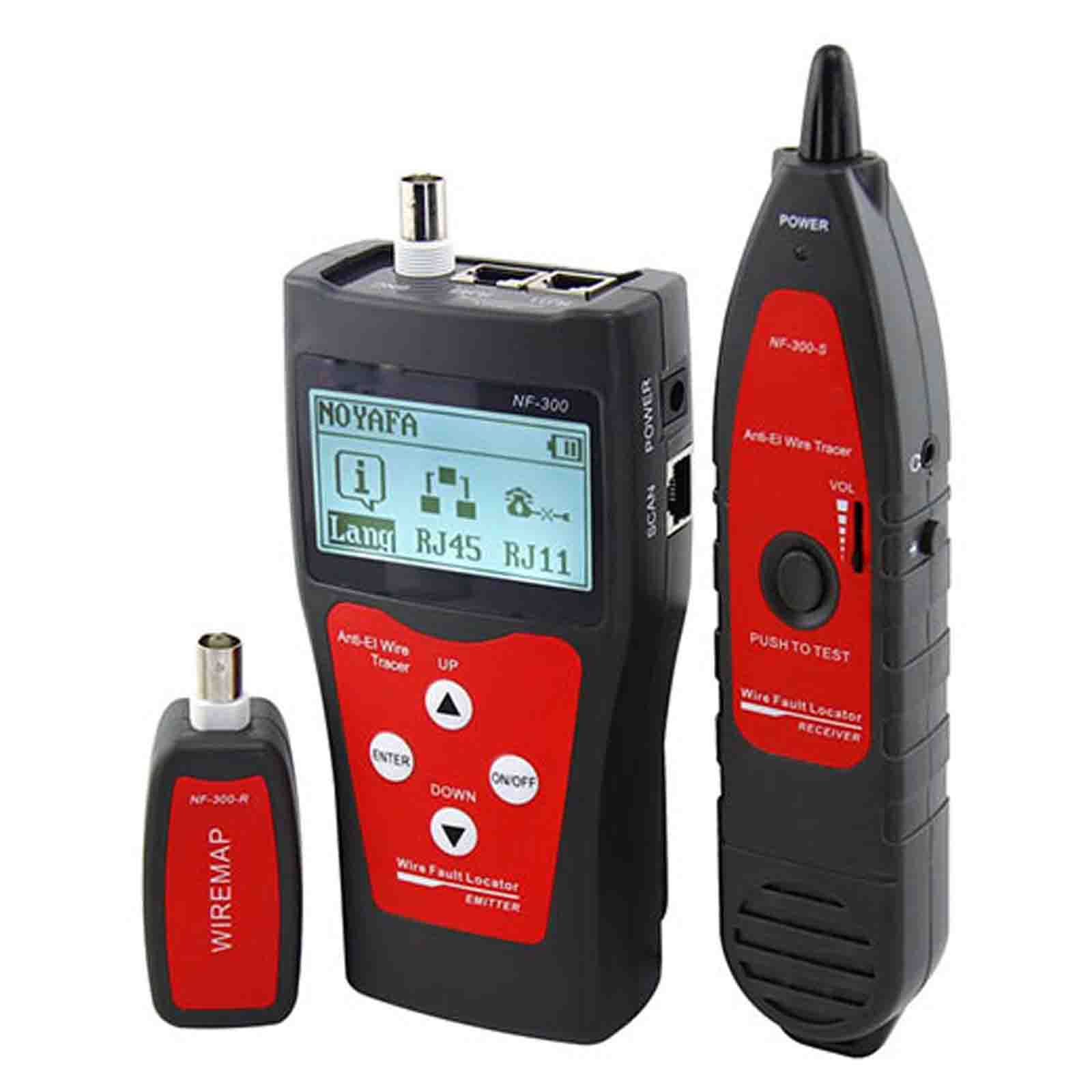

Tester okablowania LCD z szukaczem/skanerem kabli, RJ-45, RJ-11, BNC, USB (NF-300)

Tester NF-300 umożliwia szybką detekcję występujących w sieci zakłóceń i błędów instalacji okablowania strukturalnego - koncentrycznego, telefonicznego, skrętek UTP i STP/FTP kategorii 5, 5E, 6, 7.

Testerem można wykonać pomiar długości kabla, który pozwala na dokładną lokalizację miejsca jego uszkodzenia. Dzięki przeprowadzeniu badania mapy połączeń, mamy możliwość wykrycia zwarć, przerw oraz par odwróconych i skrzyżowanych. Diagnozie pomaga również duży wyświetlacz LCD z podświetlaniem, prezentujący wyniki pomiarów w postaci graficznej. Dokonanie kalibracji zwiększa dokładność wykonania pomiaru (zwiększa precyzję określania miejsca uszkodzenia oraz umożliwia określenie w trakcie pomiarów długości badanego odcinka). Wyniki 7 kalibracji mogą zostać zapamiętane i przywrócone w razie potrzeby.

NF-300 posiada wbudowany generator tonowy, który wykorzystywany jest w lokalizowaniu położenia kabla. Współpracując z dołączonymi do zestawu lokalizatorem i skanerem pozwala na szybkie wyszukiwanie miejsca przebiegu kabla w ścianie lub jego pozycji w nieopisanej wiązce.

Najważniejsze cechy:

różnorodność testowanego okablowania,
wyszukiwanie kabli,
wyświetlacz LCD z podświetlaniem,
możliwość kalibracji długości z dokładnością do 2%,
zapamiętywanie 7 wyników kalibracji,
śledzenie kabli bez wprowadzania zakłóceń do sieci.

Rodzaje mierzonych kabli	koncentryczne, skrętka STP/FTP, skrętka UTP, telekomunikacyjne

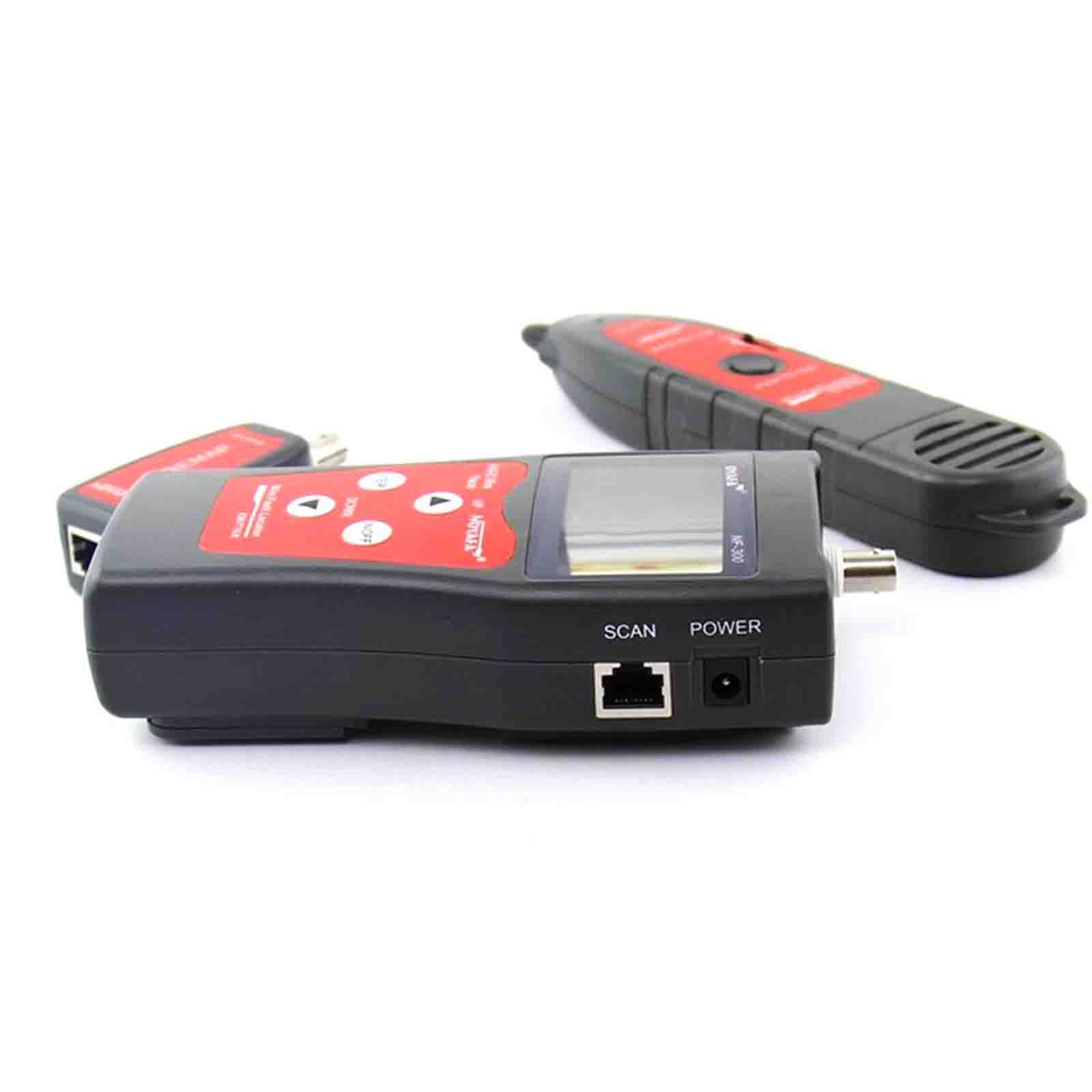

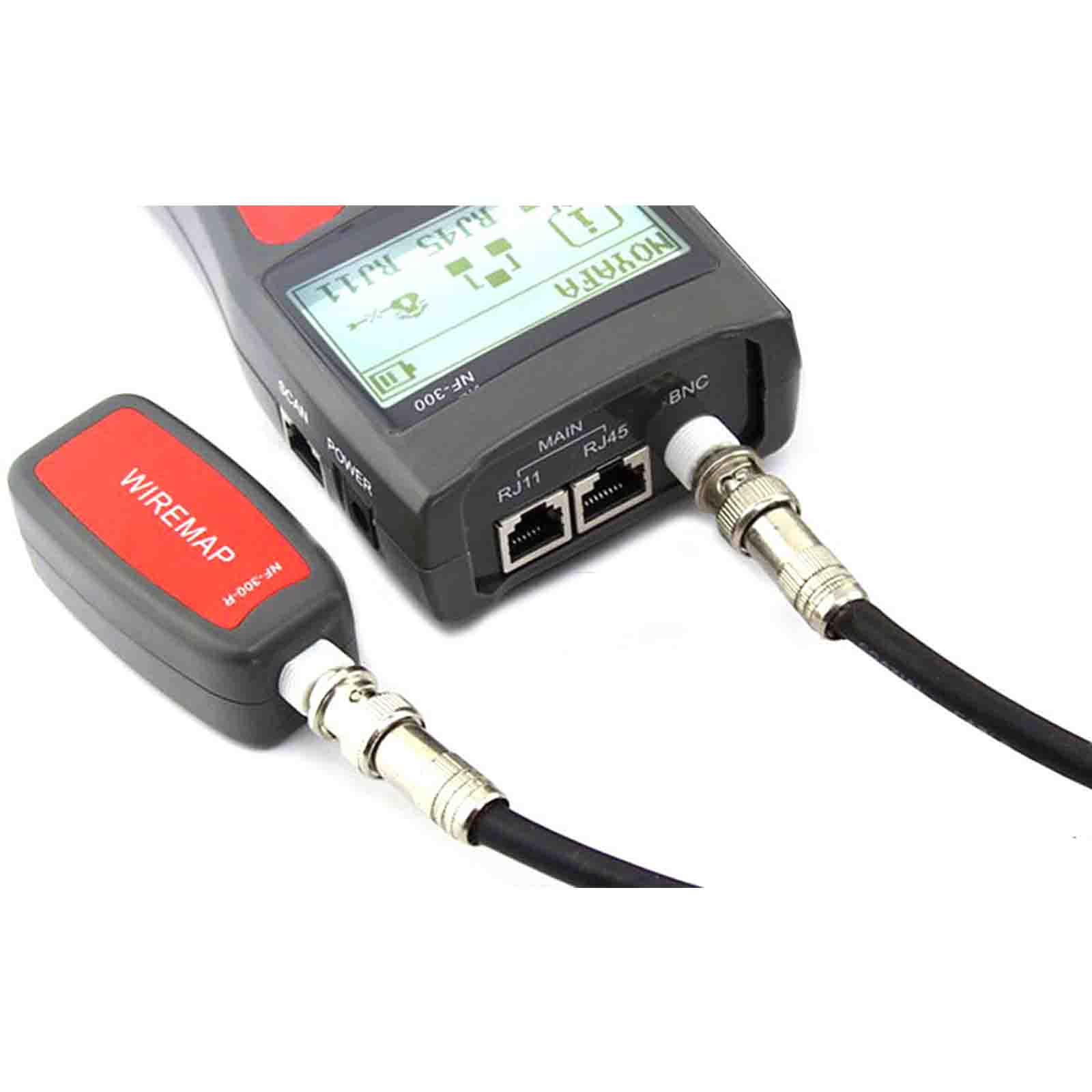

Porty	BNC, gniazdo słuchawkowe, RJ-11, RJ-45 (flash), RJ-45 (main), USB
Testy	ciągłość obwodu, mapa połączeń, odległość do uszkodzenia, przesłuchy, wykrywanie odwróconych par, wykrywanie przerw, wykrywanie zamienionych par, wykrywanie zwarć, wyszukiwanie okablowania
Wyświetlacz	graficzna mapa połączeń, LCD, podświetlanie
Identyfikacja okablowania	Nie
Pamięć danych	Pamięć kalibracji (7 wyników)
Zakres mierzonej długości	1m ~ 2500m
Dokładność pomiaru długości	3% (±0.5m)
Kalibracja	2% (±0.5m) dla kabla > 10m
Wymiary	175 x 80 x 43 mm (tester) 218 x 46 x 29 mm (odbiornik) 86 x 34 x 26 mm (identyfikator)
Temperatura pracy	-10°C ~ +50°C
Zasilanie	bateria 9V
Automatyczne wyłączenie	Tak
