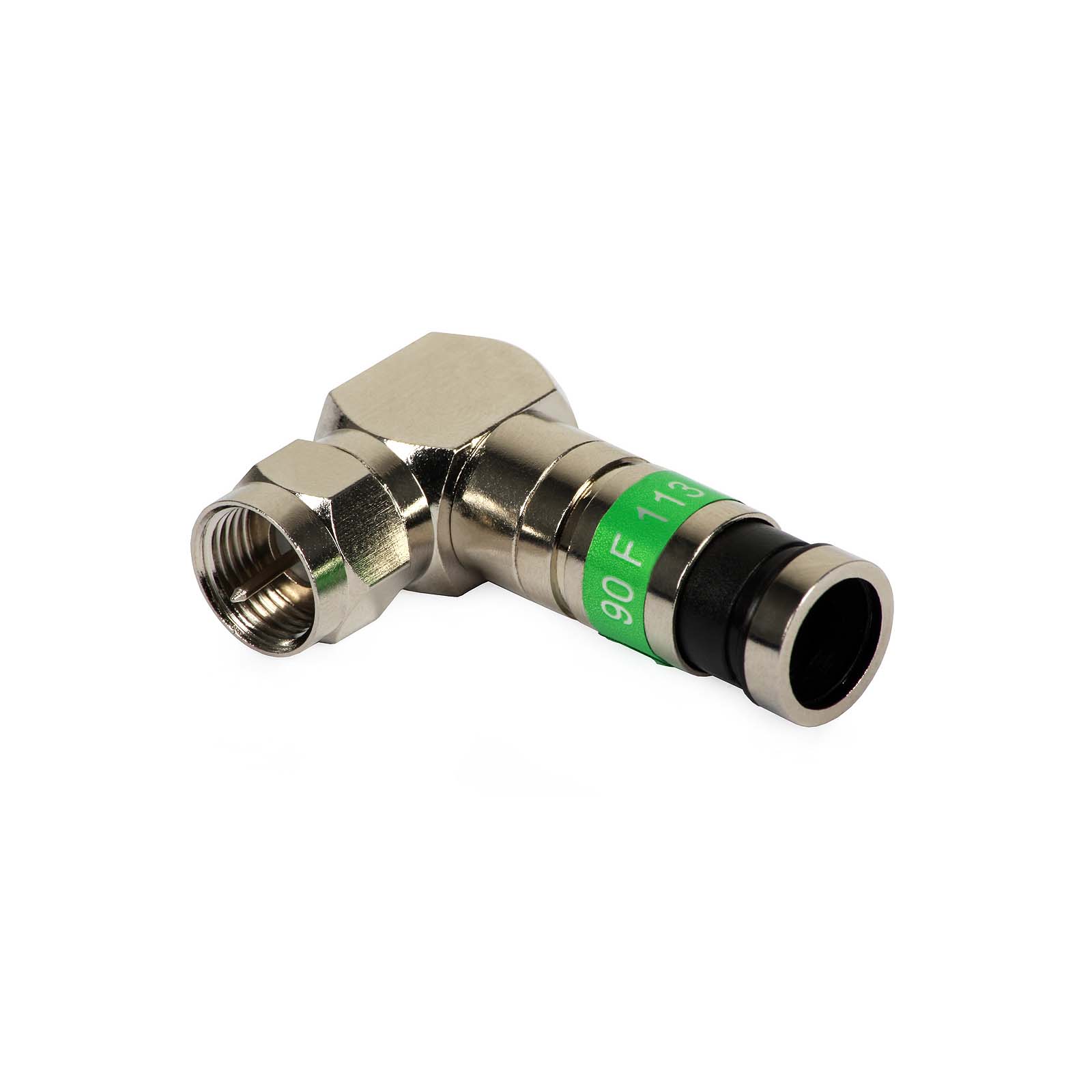

Złącze kompresyjne kątowe 90 F 113 marki Master Connectors to monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kątowe F przeznaczone do kabli marki
Triset.
Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie złącza na kablu jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze kątowe nakręcane 90 F 113 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo. Dzięki zastosowaniu podwójnej kompresji dookólnej od strony kabla i uszczelce od strony złącza, złącze F 113 jest w pełni szczelne, co zabezpiecza urządzenia stosowane w instalacji przed wodą.
Do zaciśnięcia złącza należy użyć zaciskarki do złącz kompresyjnych, np.
uniwersalnej zaciskarki marki Master Connectors do złączy kompresyjnych kątowych oraz prostych BNC, F, IEC, RCA.
Złącze kompresyjne kątowe 90 F 113 przeznaczone jest na kable:
- Triset PROFI
- Triset- 113
- Triset- 113 PE
- Triset- 113 HF
Proces zaciskania złącza na przewodzie:
- przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
- oplot należy wywinąć na oponę zewnętrzną
- tak przygotowany przewód wsunąć do złącza
- zacisnąć zaciskarką
