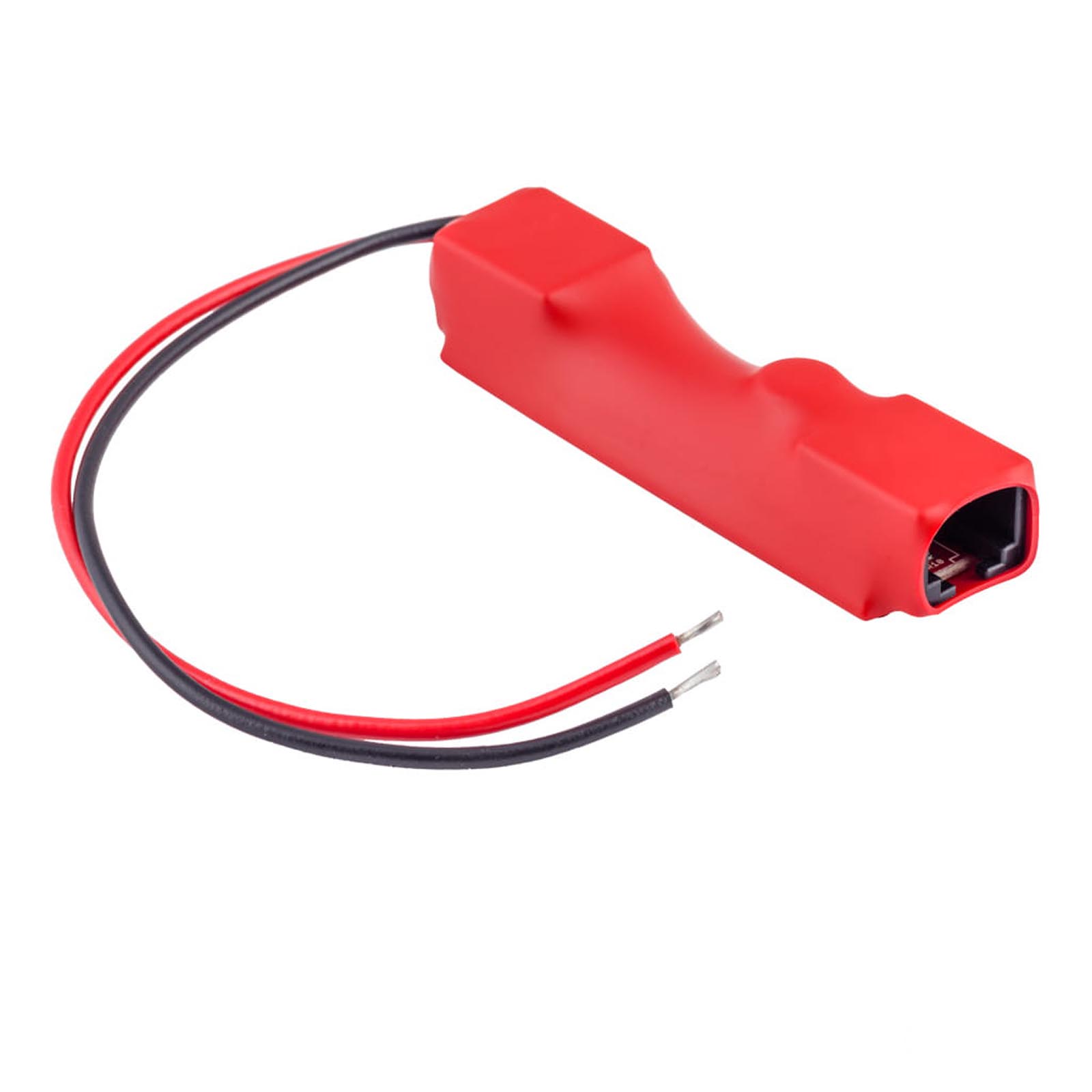

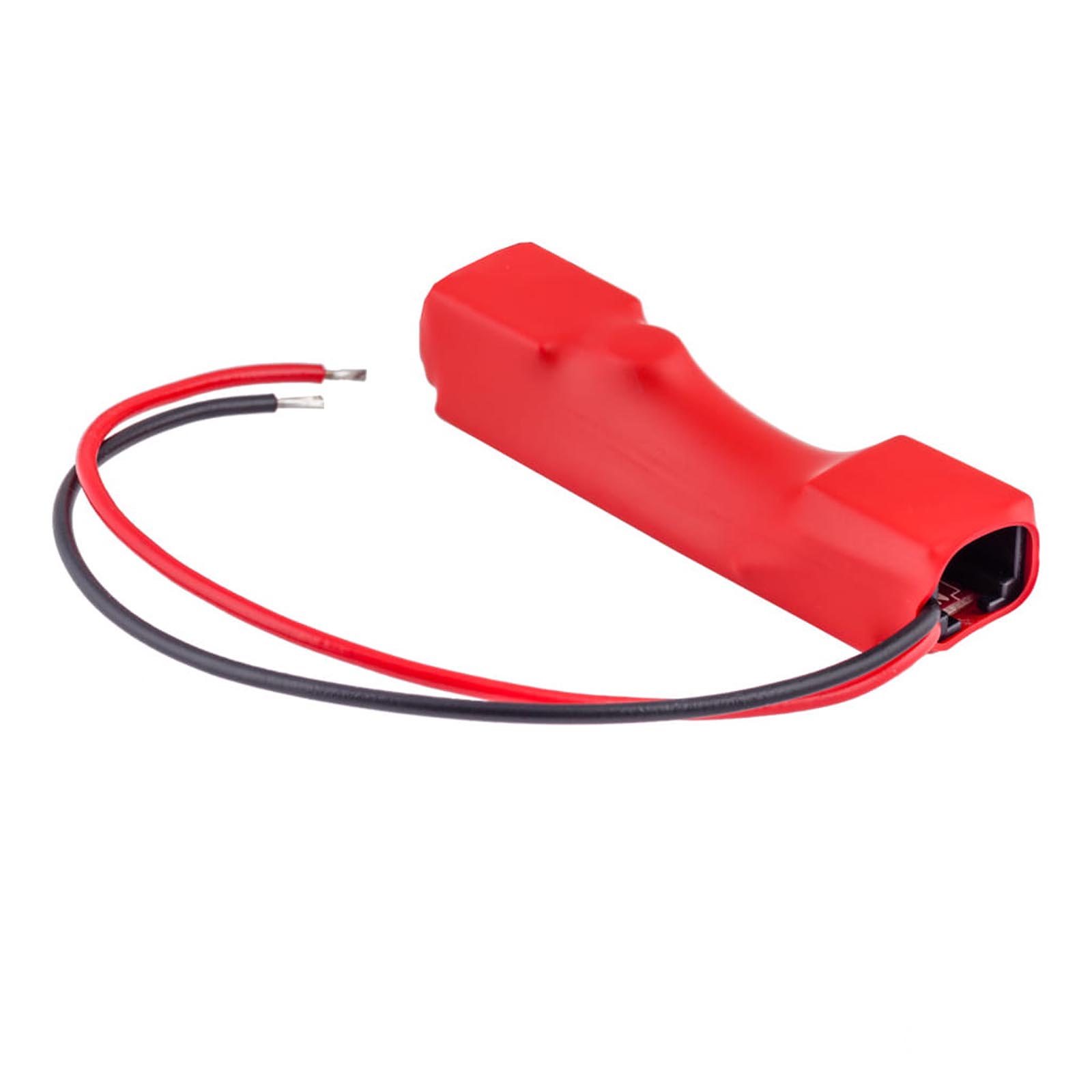

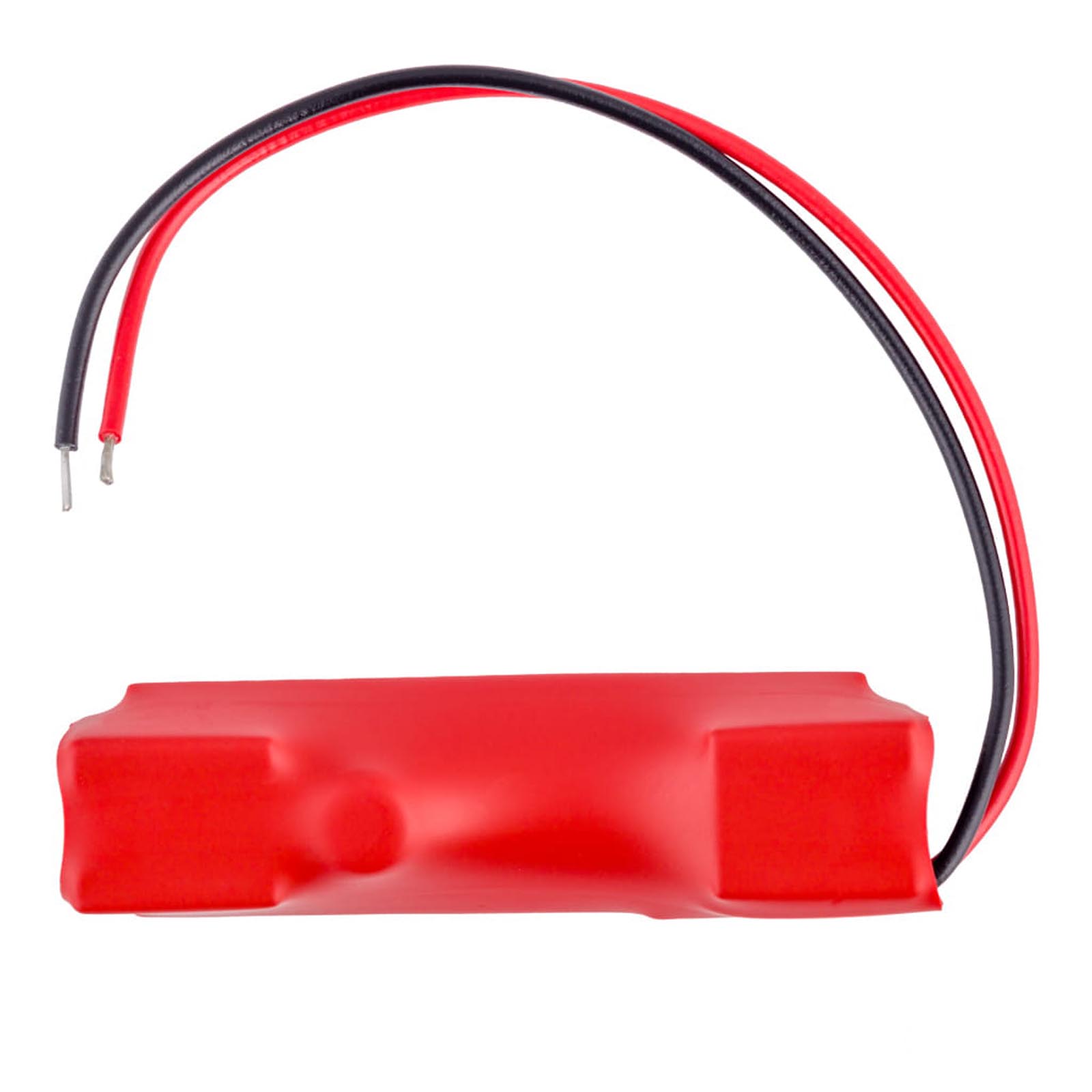

ATTE ASUC-15-482-HS Przetwornica podnosząca napięcie DC/DC do 48V 15W
ATTE ASUC-15-482-HS to przetwornica podnosząca napięcie DC/DC do 48V 15W.
ASUC-15-482-HS to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 48 VDC.
Typowym zastosowaniem modułu jest zasilanie pojedynczej kamery IP PoE poprzez wytwarzanie napięcia PoE 48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z dowolnego zasilacza np. zasilacza buforowego AUPS-70-120-E podawanego na przewody zasilające urządzenie. Układ zapewnia przy tym przeniesienie transmisji danych pomiędzy złączami wejściowym i wyjściowym.
Obudowa w wersji HS to rozwiązanie zapewniające izolację oraz niewielkie gabaryty urządzenia. Pozwala to na łatwą zabudowę urządzenia w miejscach o ograniczonych rozmiarach.
Najważniejsze cechy:
- możliwość zasilania kamery PoE 48VDC z dowolnego zasilacza o napięciu 10 ... 30 VDC
- przeniesienie transmisji danych pomiędzy złączami
- ustalone napięcie wyjściowe 48 VDC
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności przetwornicy
- duża moc wyjściowa przy niewielkich gabarytach modułu
|
Napięcie zasilania
|
10 ... 30 VDC (przewód)
Brak napięcia w złączu RJ-45 |
|
Napięcie wyjściowe
|
48 VDC kompatybilne z PASSIVE PoE
(złącze RJ-45) |
|
Prąd wyjściowy
|
0,3 A |
|
Moc wyjściowa
|
15 W |
|
Sygnalizacja
|
Dioda LED czerwona wewnątrz gniazda RJ-45 - obecność napięcia wyjściowego PoE |
|
Zakres temperatur pracy
|
-25°C ... +50°C |
|
Wymiary
|
78 x 22 x 17 mm |
|
Waga
|
0,027 kg |
|
Stopień ochrony
|
IP20 |
|
Konstrukcja obudowy
|
Izolacyjna folia polietylenowa |
