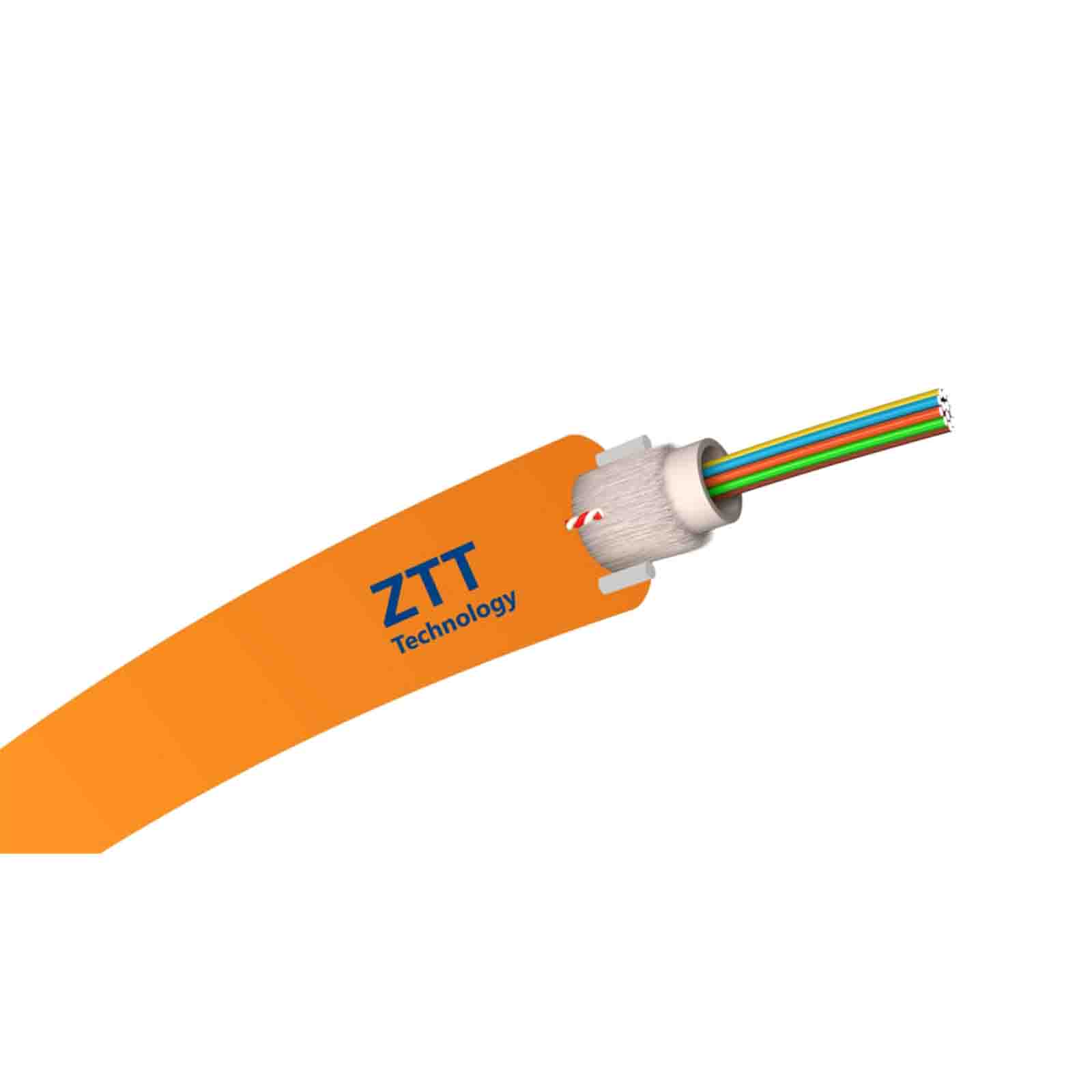

Kabel światłowodowy ZTT 2J DAC przeznaczony jest do stosowania na zewnątrz i bezpośredniego zakopania w ziemi. Powłoka kabla wykonana jest z PE (w kolorze pomarańczowym) odpornego na działanie wody, roztworu soli, kwasów, ługów, alkoholi i benzyny. Przewód jest całkowicie dielektryczny i odporny na promieniowanie UV.
Przewód jest wzmocniony włóknami szklanymi oraz dwoma prętami FRP (Fiber Reinforced Polymer) wtopionymi w powłokę zewnętrzną. Włókna światłowodowe znajdują się w luźnej tubie wypełnionej żelem hydrofobowym, który chroni je przed wnikaniem cząsteczek wody.
W kablu zastosowane są jednomodowe włókna typu G.657A1. Włókna są kompatybilne z powszechnym w użytkowaniu standardem G.652D, a mininalny promień gięcia włókna to zaledwie 10 mm. Przewód charakteryzuje się wysoką wytrzymałością na zgniatanie (do 1.5 kN) i rozciąganie (do 1.2 kN).
Aby ułatwić zdjęcie powłoki zewnętrznej zastosowano dwa ripcordy. Przewód Z-DAC-02J.657A stosuje się głównie w instalacjach doziemnych.
Najważniejsze cechy:
Typ kabla
|
DAC |
Ilość włókien
|
2 |
Ilość tub
|
1 |
Typ ochrony wtórnej
|
luźna tuba |
Typ kabla według ochrony wtórnej
|
żel |
Specyfikacja włókna
|
G657.A1 |
Temp. przechowywania
|
-30 °C do +60 °C |
Temp. instalacji
|
-20 °C do +50 °C |
Minimalny promień gięcia przewodu
|
53 mm |
Grubość powłoki
|
1,2 mm |
Średnica kabla
|
5.3 mm |
Waga kabla
|
24 kg/km |
Krótkotrwała odpornośc na rozciąganie
|
1200N |
Krótkotrwała odpornośc na zgniatanie
|
1500N |
