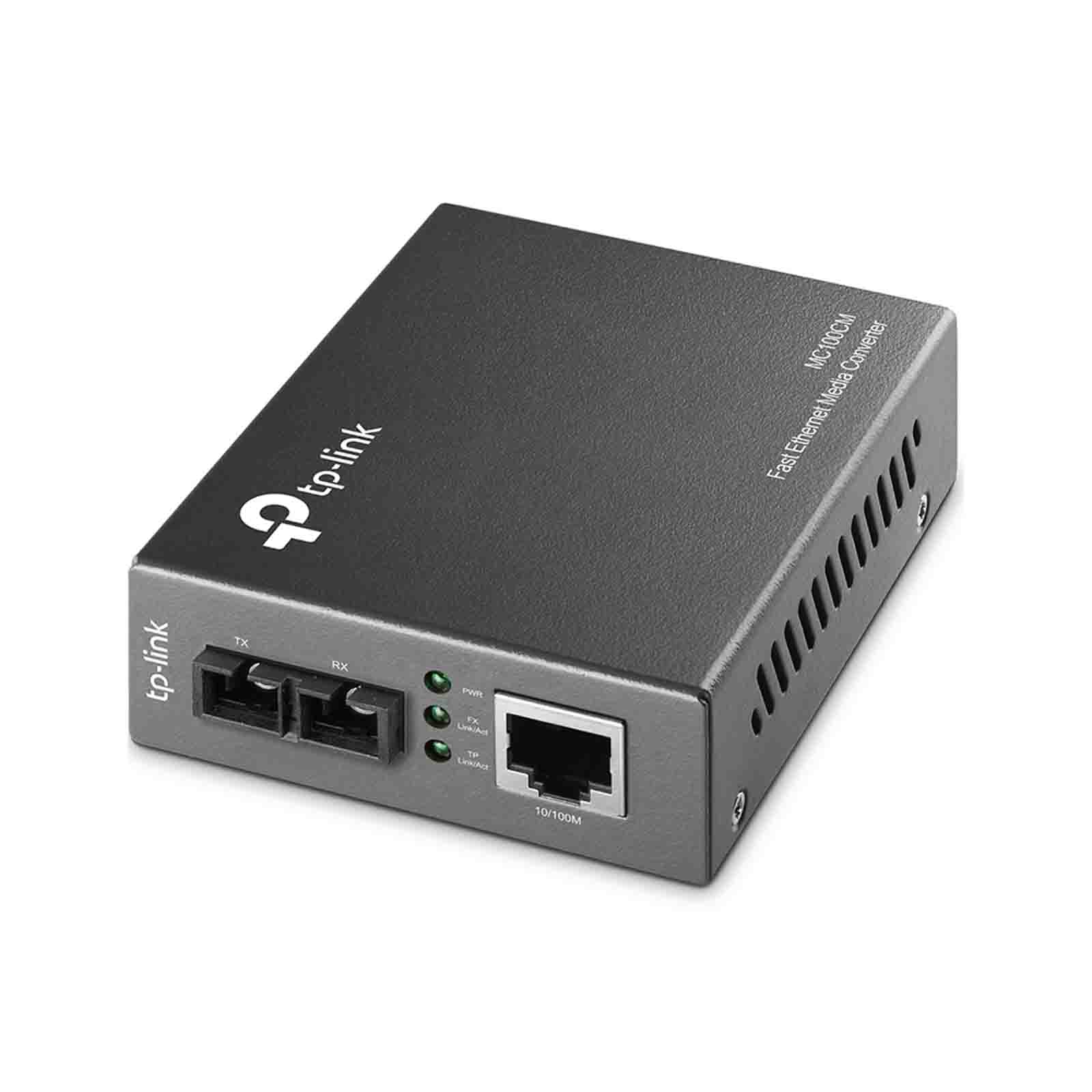

TP-Link MC100CM
TP-Link MC100CM to konwerter światłowodowy Fast Ethernet, który
umożliwia połączenie segmentów sieci Ethernet z prędkością
100 Mb/s. Współpracuje ze światłowodem wielomodowym umożliwiając realizację połączenia światłowodem o długości do 2km.
Media konwerter MC100CM umożliwia zamianę sygnału optycznego 100BASE-FX na sygnał 100Base-TX przewodzony kablem miedzianym i w odwrotnym kierunku. Pracując zgodnie ze standardami IEEE 802.3u 10/100Base-TX oraz 100Base-FX wykorzystuje wielomodowy światłowód ze złączami SC. Konwerter MC100CM zgodnie ze specyfikacją długofalowej transmisji optycznej LX zapewnia szybką prędkość przewodowej transmisji danych. Urządzenie odbiera i wysyła sygnał o długości fali 1310nm.
Konwerter może pracować jako urządzenie wolnostojące, lub być montowane w szafie rack 19". Port TX posiada funkcję automatycznego krosowania (Auto MDI/MDI-X) oraz automatycznej negocjacji szybkości połączenia w trybie pełnego dupleksu. Na przednim panelu znajdują się wskaźniki LED informujące o statusie pracy urządzenia. Konwerter MC100CM wykorzystując wielomodowy światłowód transmituje sygnał optyczny na odległość do 2 km.
Najważniejsze cechy:
- Zgodny ze standardami 802.3u 10/100Base-Tx oraz 100Base-Fx
- Auto-negocjacja prędkości transferu 10/100Mbps oraz Auto-MDIX
- Automatyczne przełączanie pomiędzy Half-Duplex / Full-Duplex dla portu FX
- Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału wynikające z błędów połączeń
- Auto-negocjacja duplexu dla portu TX
- Auto-negocjacja dla 10/100Mbps i auto MID/MID-X dla protu TX
- Rozszerza łączność światłowodową do 2km
- Wskaźniki LED
- Zewnętrzny zasilacz
Wspierane kable sieciowe i konektory:
- Kabel UTP kat. 3, 4 lub 5 (do 100m)
- Kabel STP EIA/TIA-568 100Ω (do 100m)
- Fiber SC: TX:1310nm
|
MC100CM
|
|
Standardy i protokoły
|
IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
|
Podstawowe funkcje
|
Tryb pracy pełnego i pół dupleksu na porcie FX
Kontrola przepływu danych w trybie pełnego dupleksu (standard IEEE 802.3x)
Kontrola przepływu danych w trybie pół dupleksu (Backpressure)
Zwiększenie zasięgu transmisji światłowodowej do 2km
Funkcje Link Fault Passthrough oraz Far End Fault minimalizują straty sygnału wynikające z błędów połączeń |
|
Porty
|
1x port SC/UPC 100M
1x port Fast Ethernet 10/100 Mb/s (Auto MDI/MDIX) |
|
Długość fali
|
1310nm |
|
Kabel sieciowy 10BASE-T
|
Kabel UTP kat. 3, 4 lub 5 (do 100m)
Kabel STP EIA/TIA-568 100Ω (do 100m) |
|
Kabel sieciowy 100BASE-T
|
Kabel UTP kat. 5, lub 5e (do 100m)
Kabel STP EIA/TIA-568 100Ω (do 100m) |
|
Kabel sieciowy 100BASE-FX
|
Światłowód wielomodowy |
|
Wskaźniki diod
|
PWR, FDX/Col, Link/Act, SPD |
|
Wymiary
|
94,5 x 73,0 x 27,0 mm |
|
Zasilanie
|
Zasilacz zewnętrzny |
|
Maks. pobór mocy
|
2,5W |
|
Certyfikaty
|
FCC, CE, RoHS |
|
Środowisko pracy
|
Dopuszczalna temperatura pracy: 0℃~40℃ (32℉~104℉)
Dopuszczalna temperatura przechowywania: -40℃~70℃ (-40℉~158℉)
Dopuszczalna wilgotność powietrza: 10%~90%, niekondensująca
Dopuszczalna wilgotność przechowywania: 5%~90%, niekondensująca |
