LAN kontroler

UWAGA: Zmiana hardware !!!
Mozliwość podpięcia do szyny 1WIRE (gniazdo RJ11) czujnika temperatury DS18B20.

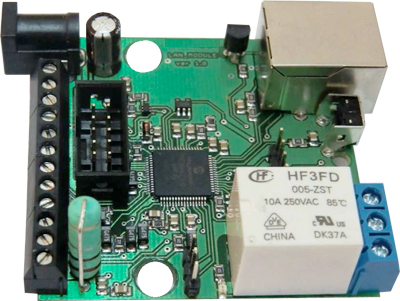

LAN kontroler to proste, ale innowacyjne urządzenie jakiego od dawna brakowało na rynku rozwiązań sieciowych. Mała płytka spełnia rolę serwera www na którym prezentowane są odczyty różnego rodzaju czujników oraz pozwala kontrolować zdalnie do 5 wyjść.
Dodatkowo funkcja tablicy zdarzeń pozwalają zaprogramować odpowiednie działanie przy spełnieniu warunku na ktorymś z sensorów. Dla ISP przygotowano funkcję watchdog, sprawdzającą pingiem do 5-ciu urządzeń sieciowych i w razie braku odpowiedzi uruchamiającą wyjścia przekaźnikowe. Przydatny dla wielu zastosowań może byc Scheduler, pozwalający wł/wył urządzenia o określonej porze lub na określony czas. Dostępne jest także wyjście z modulacją PWM do sterowania np jasnością oświetlenia lub prędkości silnika elektrycznego.
Zapis i wykreślanie graficzne odczytów nie jest możliwe bezpośrednio  na wbudowanym serwerze tak małej płytki, ale dzięki obsłudze protokołu SNMP możliwe jest na zewnętrznym serwerze.
Dla ułatwienia odległych instalacji płytka może być zasilana przez PoE.

Przykłady zastosowań:

ISP

• watchdog ISP do sprawdzania połączenia ethernet i ew. resetu urządzeń
• kontrola temperatury lub obecności osób w serwerowni i zdalana lub automatyczna reakcja.
• przekazywanie warunków pogodowych przy okazji obrazów z kamer IP

Automatyka domowa

• włączenie automatyczne piecyka gdy temp. spadnie poniżej ustawionej i wyłączenie gdy wzrośnie
• sterowanie wł/wył oświetlenia lub innych urządzeń zdalnie lub wg progamu, sterowanie jasnością
• wyłączanie telewizora gdy pilot ma akurat ktoś inny ;-)
• sterowanie nawadnianiem - dość z uciążliwym zaglądaniem do garażu aby zmodyfikować czas podlewania - teraz zrobimy to zza biurka, możemy także włączyć zraszacz gdy akurat przechodzi obok nasza ulubiona sąsiadka ;-)

Instalacje

• kontrola temperatury i ew. prosta automatyka instlacji CO
• kontrola temperatur i ciśnienia oraz ew. prosta automatyka instalacji solarnej
• pomiary pracy pompy ciepła
• monitoring  napięcia zasiljącego i ew. automatycze przełączanie na źródła zapasowe

Energetyka odnawialna

• pomiary pracy ogniw słonecznych
• pomiary pracy turbin wiatrowych
• prosta kontrola ładowania akumulatorów
• pomiar zużycia energii przez odbiorniki prądu stałego

Podstawowe właściwości:

• 5 wejść analogowych:
  pomiar temperatury, napięcia i prądu oraz pośrednio innych wielkości fizycznych
• 2 wejścia logiczne:do monitoringu
• 1 przekaźnik(NZ, NO, C)
• 4 wyjściado załączania przekaźników, tranzystorów itp.
• 1 wyjście PWM 2,6KHZ do 4MHz

• pomiar temperatury i napięcia zasilania na płytce

• zabezpieczenie przed odwrotną polaryzacją
• płytka pasuje do obudowy Z-67


Podstawowe możliwości:

• zarządzanie przez WWW lub SNMP v2.
• odczyt danych w czasie rzeczywistym bez konieczności odświeżania strony
• możliwość przełączania do 5-ciu przekaźników bezpośrednio ze strony WWW
• tablica zdarzeń dla każdego wejścia i wyjścia do samodzielnego zaprogramowania przez użytkownika
• Scheduler (załączanie wyjść o określonych godzinach w ciągu  tygodnia)
• Watchdog IP do 5 urządzeń IP
• monitoring dodatkowych urządzeń np. czujek, stanów położenia
• pomiar temperatury otoczenia i napięcia zasilania urządzenia
• pomiar napięcia, temperatury, prądu  z podłączonych czujników
• pomiar mocy i energii dla napięcia stałego
• możliwość dołączenia dodatkowej płytki z 4 przekaźnikami lub 4-ma odłączanymi portami PoE
• ustawianie czasu ręcznie lub wg serwera NTP
• możliwość kalibracji wskazań czujników
• sterowanie częstotliwością i wypełnieniem przebiegu PWM
• definiowanie początkowego stanu przekaźników
• powiadamianie mailem o zaprogramowanych zdarzeniach
• obsługiwane protokoły: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP.
• obsługiwane czujniki temperatury: NTC1K B=3950, KTY-84, PT1000

Specyfikacja techniczna:

• napięcie zasilania: 9-36V
• pobór mocy : 1W
• zasilanie PoE: TAK, pasywne
• interfejsy: ethernet 10Mbit/s
• przekaźnik: 255VAC 10A
• wymiary 57x67mm
• waga 45g

UWAGA: pomimo że przekaźnik na płytce jest przystosowany do przełączania niewielkich odbiorników napięcia zmiennego 230V, to sama płytka nie spełnia wymogów bezpieczeństwa (brak obudowy, uziemienia). Dlatego takie odbiorniki należy podłączać przy pomocy bezpiecznych zewnętrznych przekaźników np. na szynie DIN, sterowanych z przekaźnika znajdującego się na płytce.
