ATTE IP-8-20-L2 zestaw do 8 kamer IP

ATTE IP-8-20-L2 to zestaw do 8 kamer IP, w obudowie zewnętrznej ABOX-L2, zasilacz 96W, switch PoE 10 portowy 10/100Mbps (8xPoE + 2xGigabit Uplink), bezpieczniki elektroniczne.

IP-8-20-L2 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

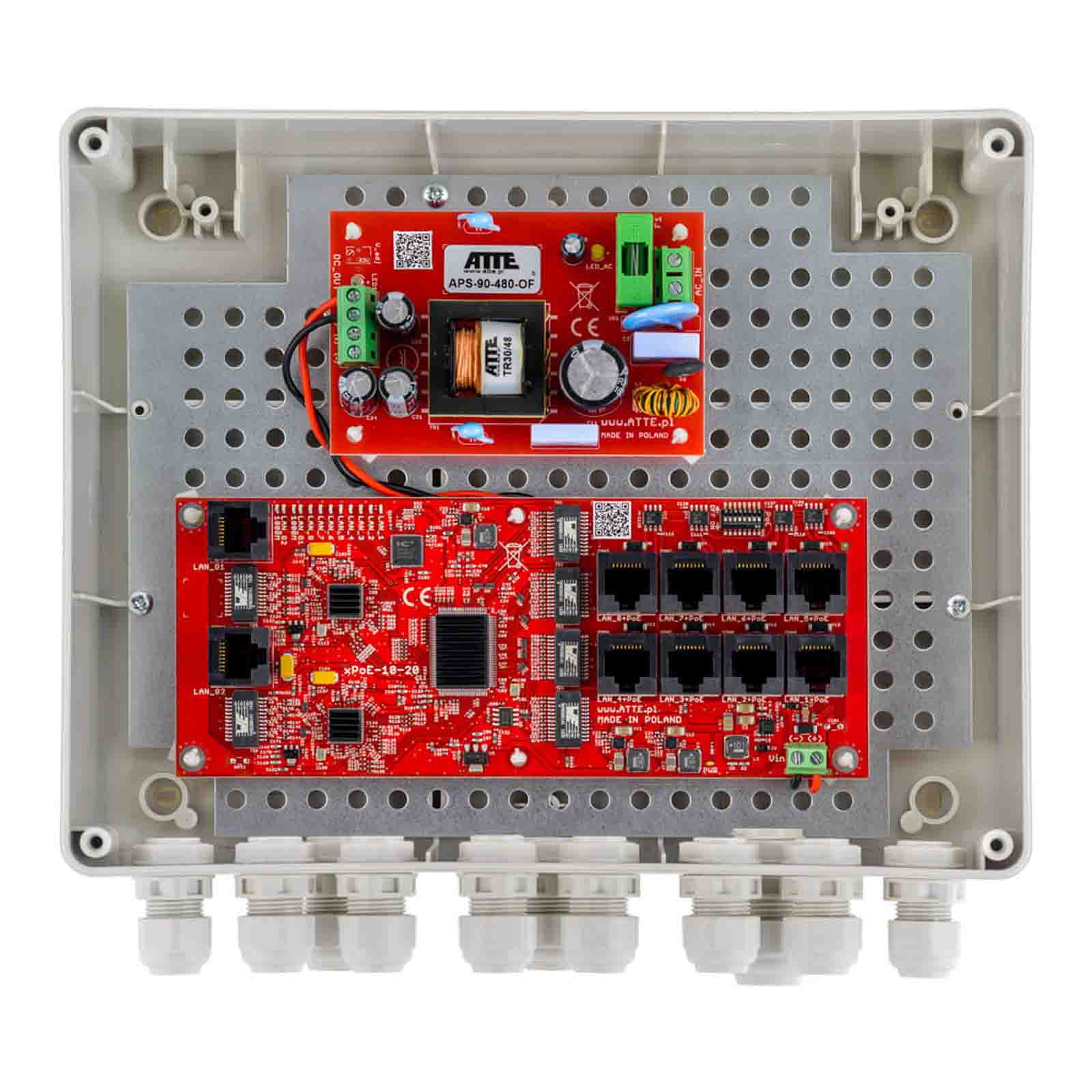

Zestaw zawiera:

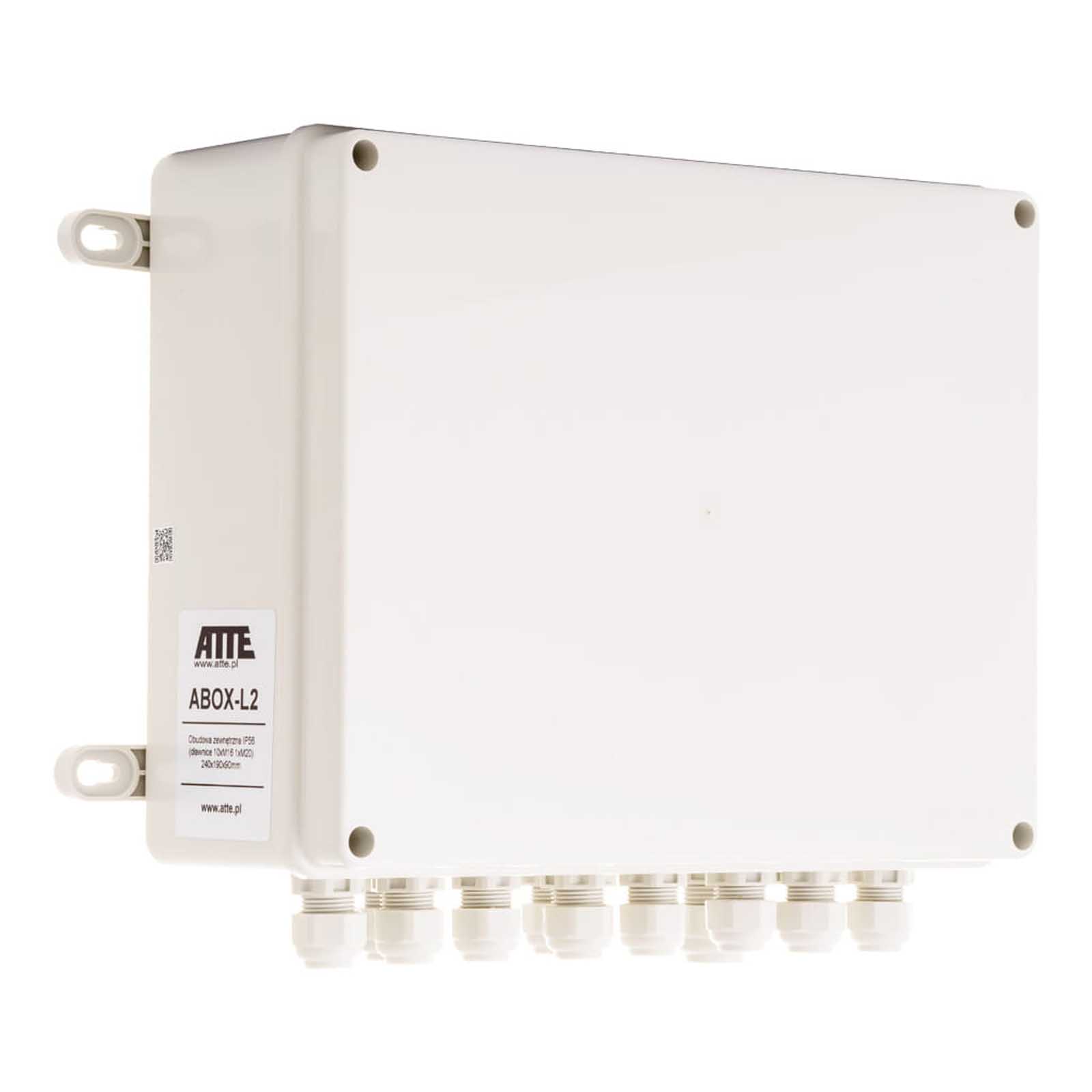

1x obudowa ABOX-L2
1x zasilacz APS-90-480-OF
1x switch xPoE-10-20A-OF

Najważniejsze cechy:

obsługa kamer 4K Ultra HD
możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
możliwość wyłączenia zasilania na portach PoE
wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
do 40W mocy na portach PoE (LAN_1 do LAN_8)
łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
wysoka sprawność modułu zasilacza (>90%)
łatwy i szybki serwis instalacji dzięki modułowej budowie
łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
możliwość schowania zapasu kabli wewnątrz obudowy

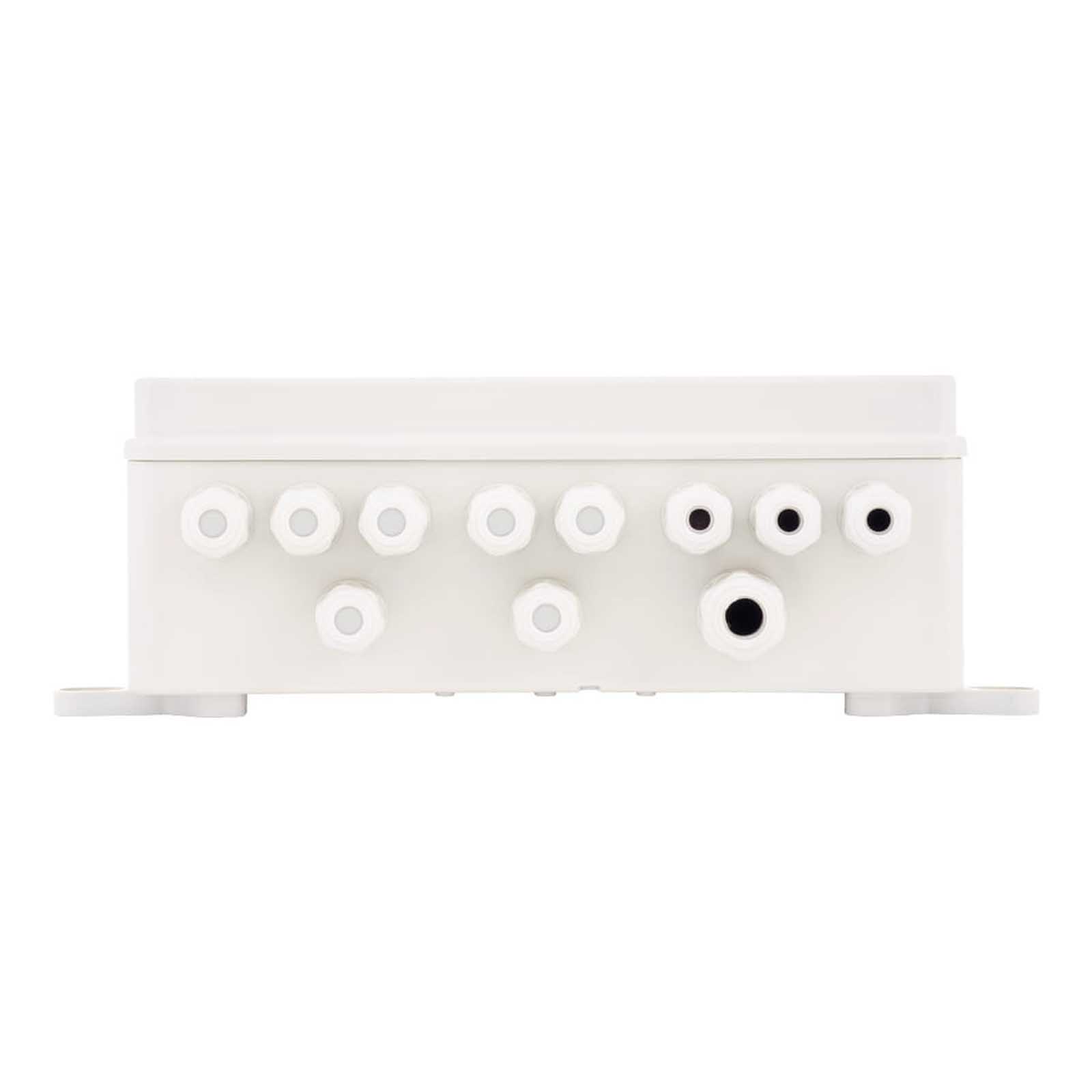

wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20

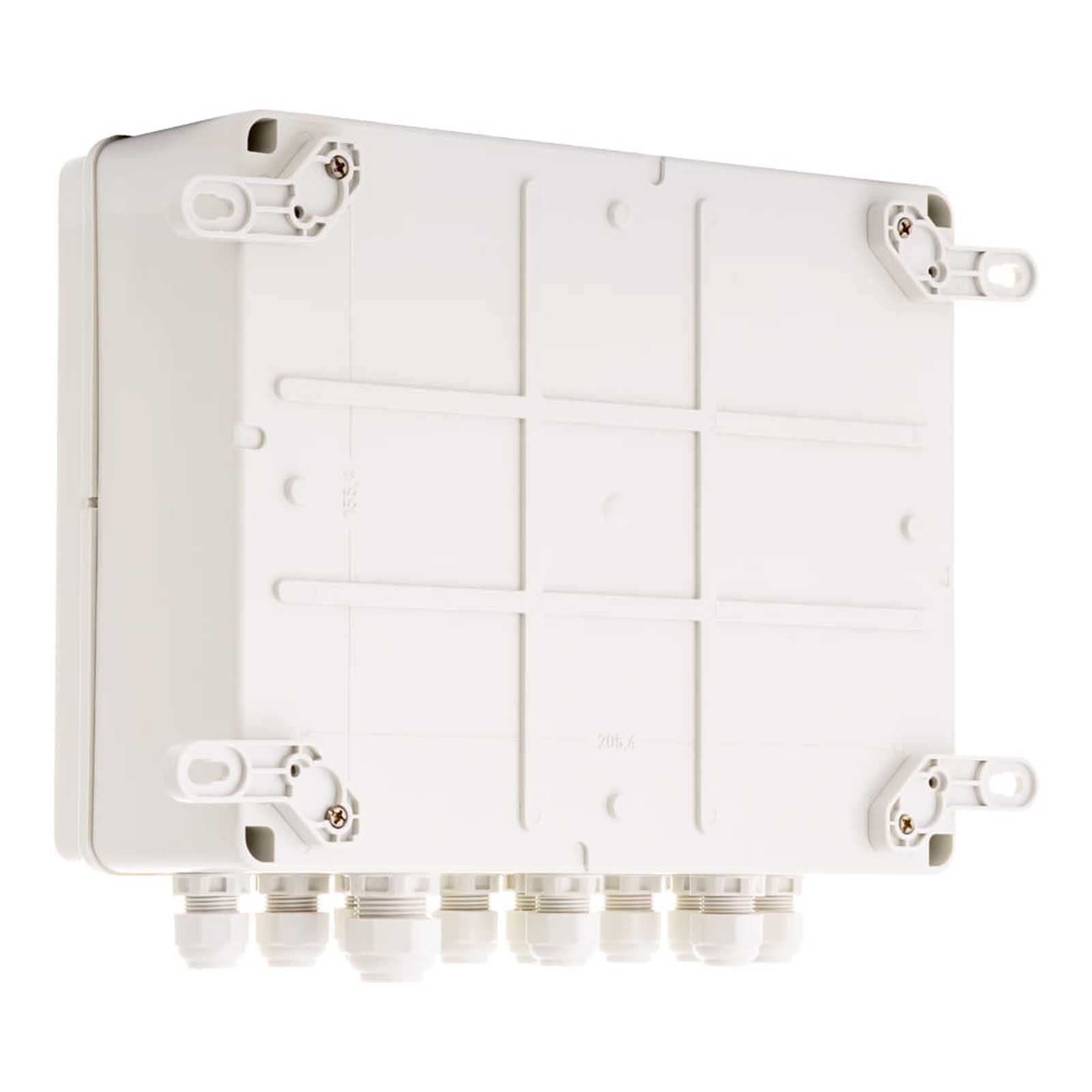

w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
opcjonalny adapter ADD-PMAL umożliwa łatwy montaż obydowy na słupach lub latarniach (sprzedawany oddzielnie)

ATTE IP-8-20-L2

Porty	8x port RJ45 PoE (10/100Mbps) 2x port RJ45 (10/100/1000Mbps)
Funkcje portów	xPoE-10-20-OF LAN 1 ... LAN 8: WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz802.3af (do15.4W), 802.3at (do 30W) XPoE-10-20-OF LAN G1, LAN G2: UpLink Gigabit (bez zasilania PoE)
Obudowa	Tworzywo, kolor szary (RAL7035)
Stopień ochrony	IP56
Wymiary (szer./dł./wys.)	240 x 90 x 190 mm
Montaż	Uchwyty montażowe możliwością zawieszenia
Typ zasilacza	Impulsowy
Sprawność	92% @ 90W
Moc zasilacza	96W
Napięcie wyjściowe	48V DC +/- 2%
Zabezpieczenie wejścia zasilacza	Bezpiecznik topikowy zwłoczny 3.15A Zabezpieczenie przeciwprzepięciowe
Zabezpieczenie wyjścia zasilacza	Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3A Elektroniczne zabezpieczenie zwarciowe (po zwarciu może być wymagany restart zasilacza) Zabezpieczenie przeciwprzepięciowe
Zabezpieczenia portów	LAN 1 ... LAN 8, Vin: Zabezpieczenie przeciwprzepięciowe LAN 1 ... LAN 8: Zabezpieczenie przeiwzwarciowe 0.75A z auto powrotem
Sygnalizacja pracy	APS-90-480-OF: LED_AC (żółta) - obecność napięcia sieci LED 1 (niebieska) - obecność napięcia wyjściowego xPoE-10-20-OF: Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie
Kontrola zasilania na protach	xPoE-10-20-OF: Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN 1 ... LAN 8) PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF PoE WŁĄCZONE na porcie - przełącznik w pozycji ON
Zawartość zestawu	obudowa ABOX-L2 zasilacz APS-90-480-OF switch xPoE-10-20-OF
Zakres temperatury pracy	-25°C ~ 50°C
Waga	1kg
