ATTE ETH-2wire-SET zestaw do transmisji LAN 10/100Mbps + PoE po 2 żyłach

ATTE ETH-2WIRE-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem dwóch przewodów np. jednej pary skrętki UTP.

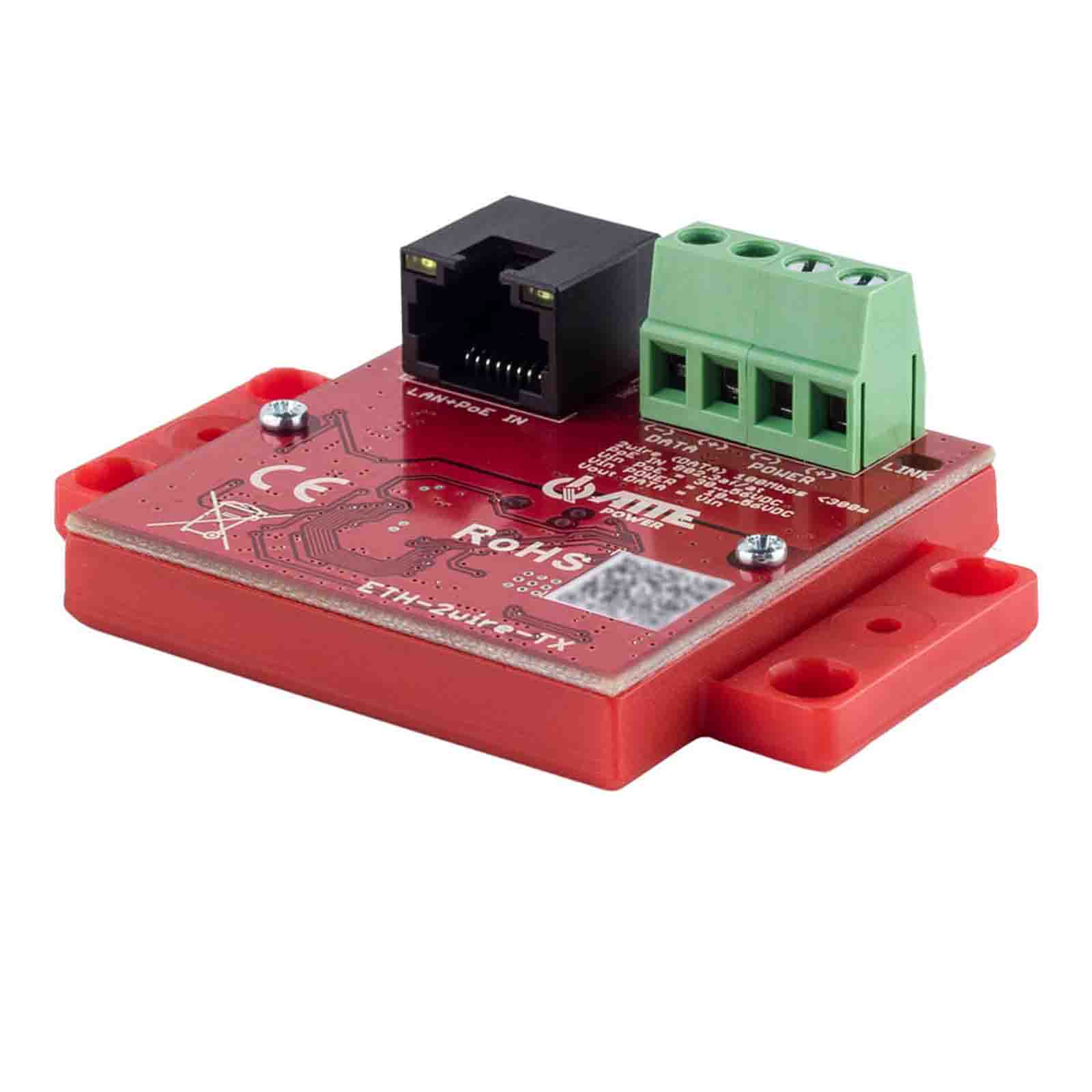

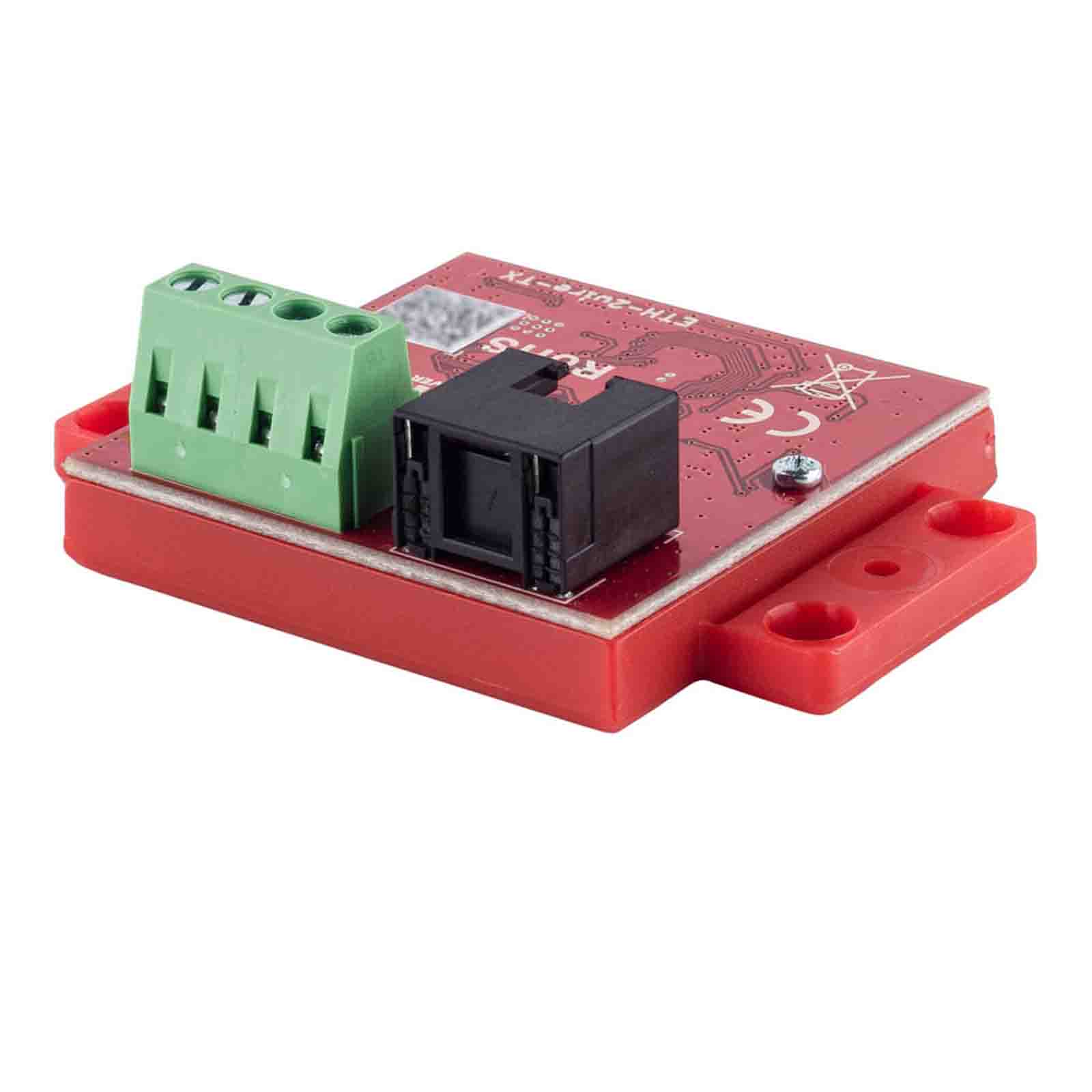

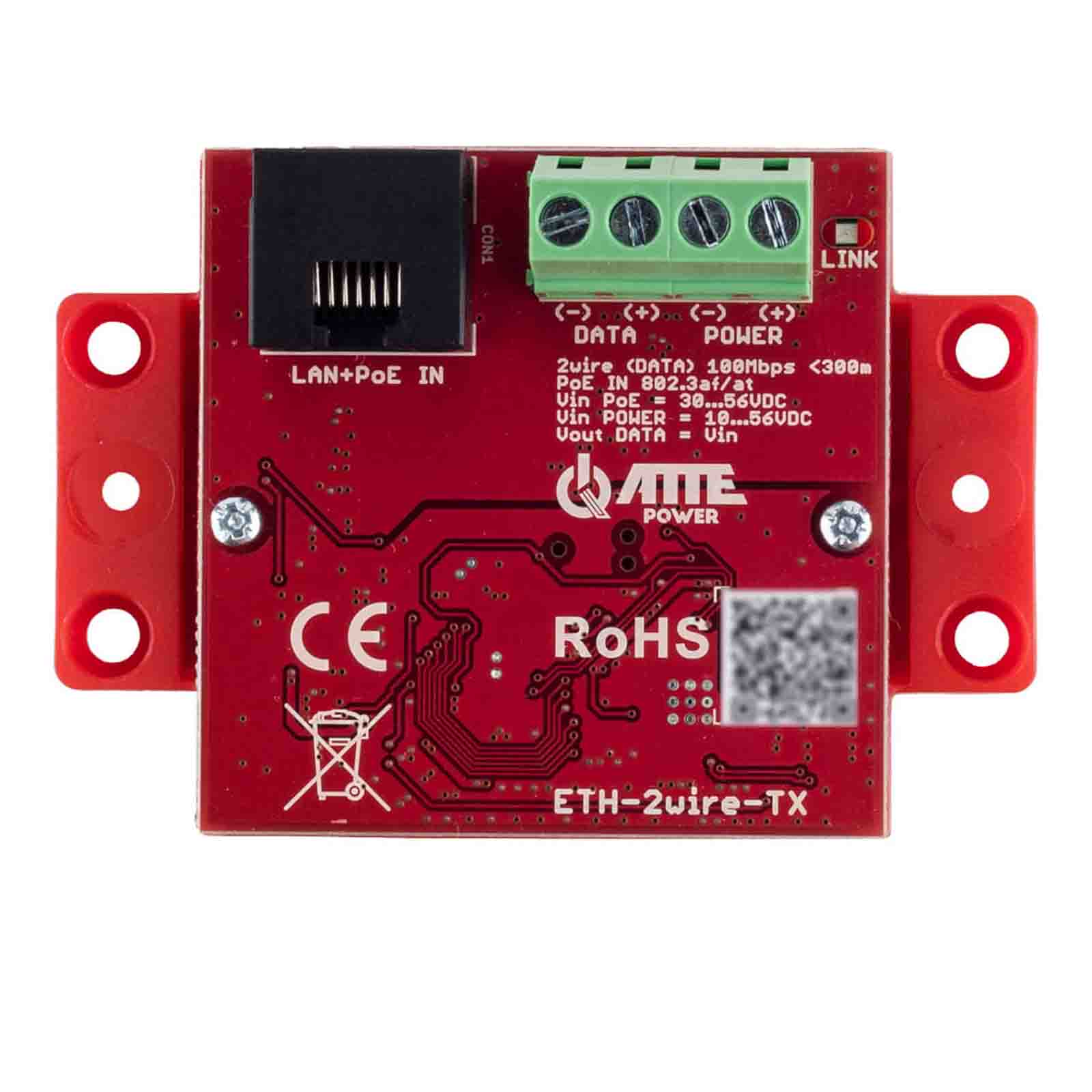

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie za pośrednictwem dwóch przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX. Maksymalna długość przewodów w torze 2wire to 300m.

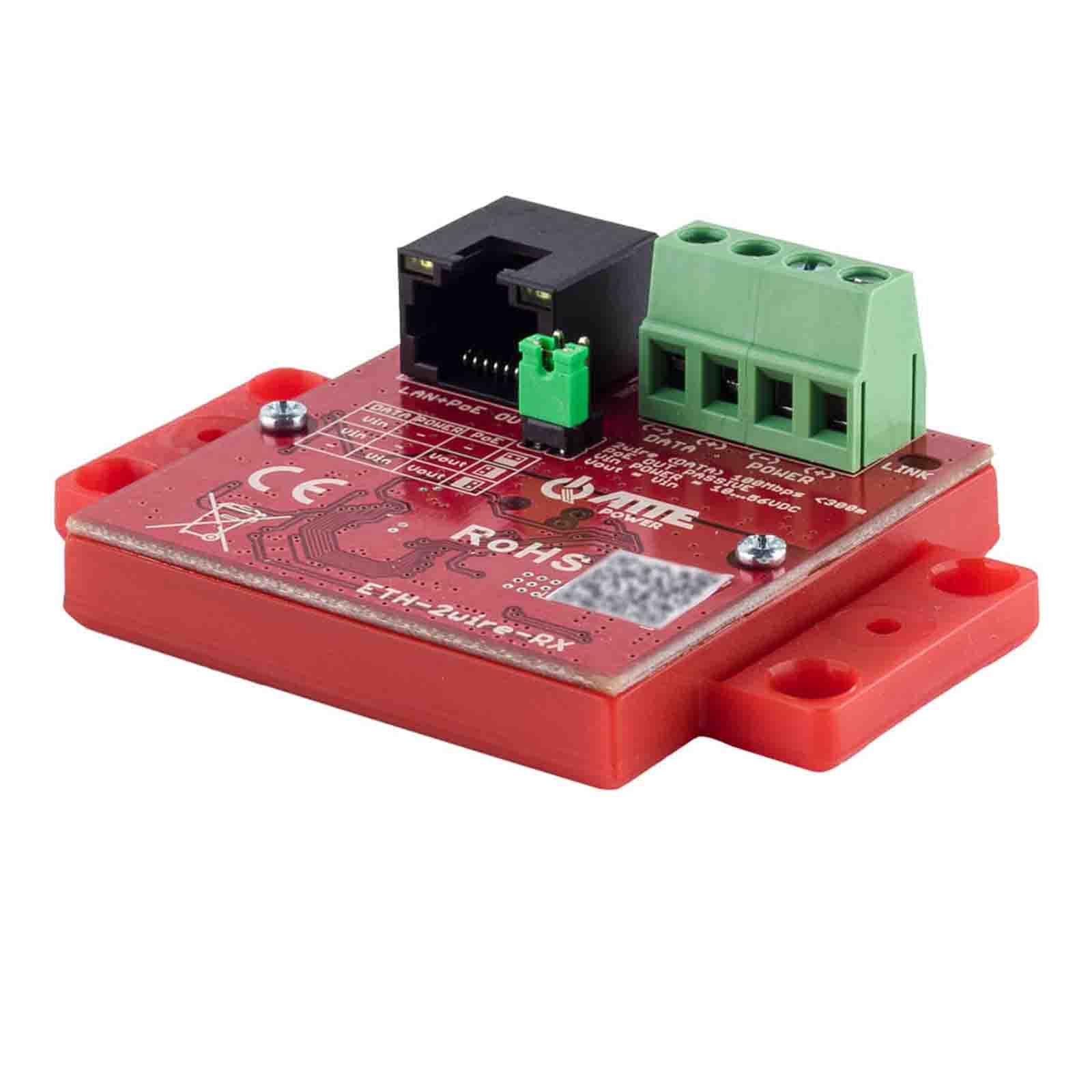

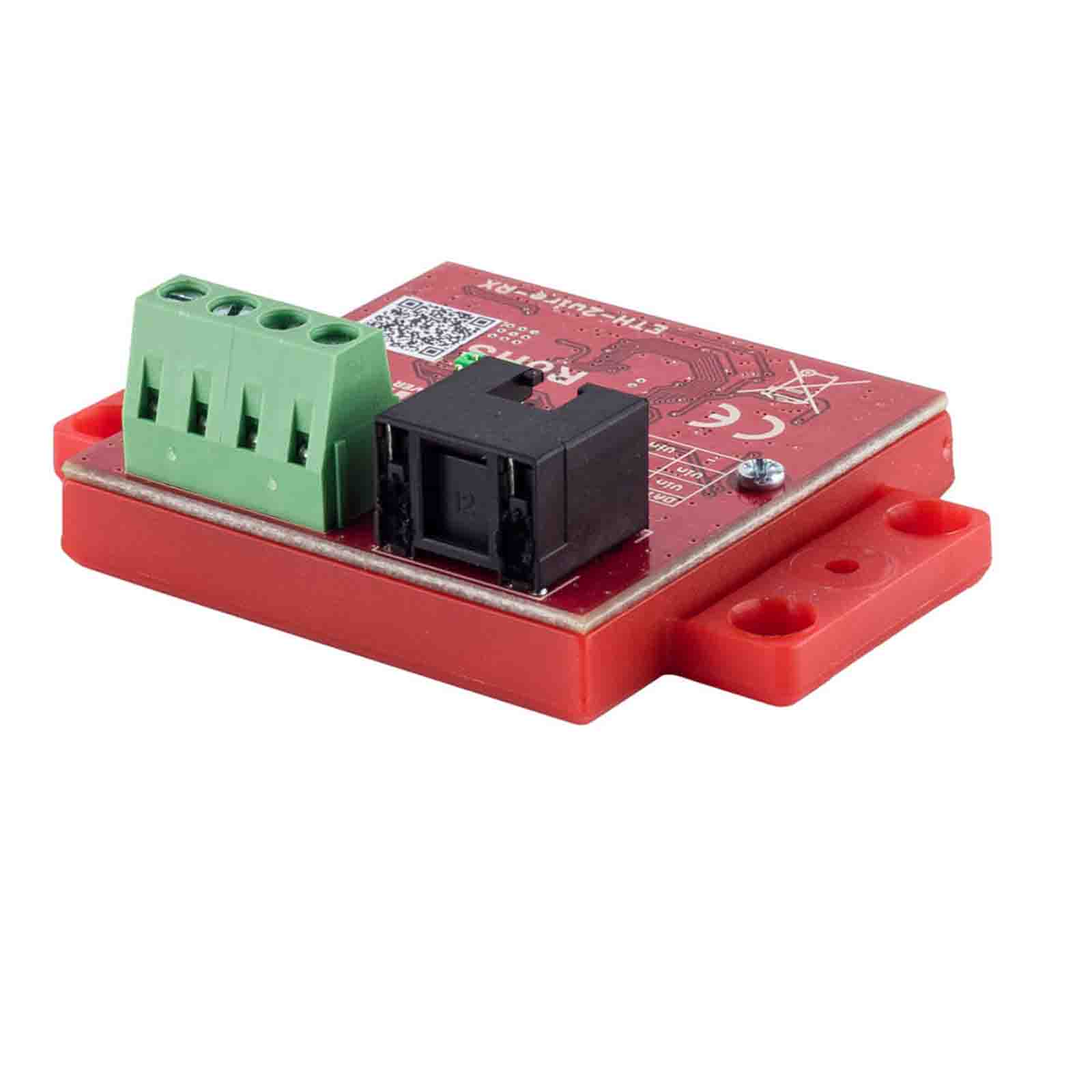

Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

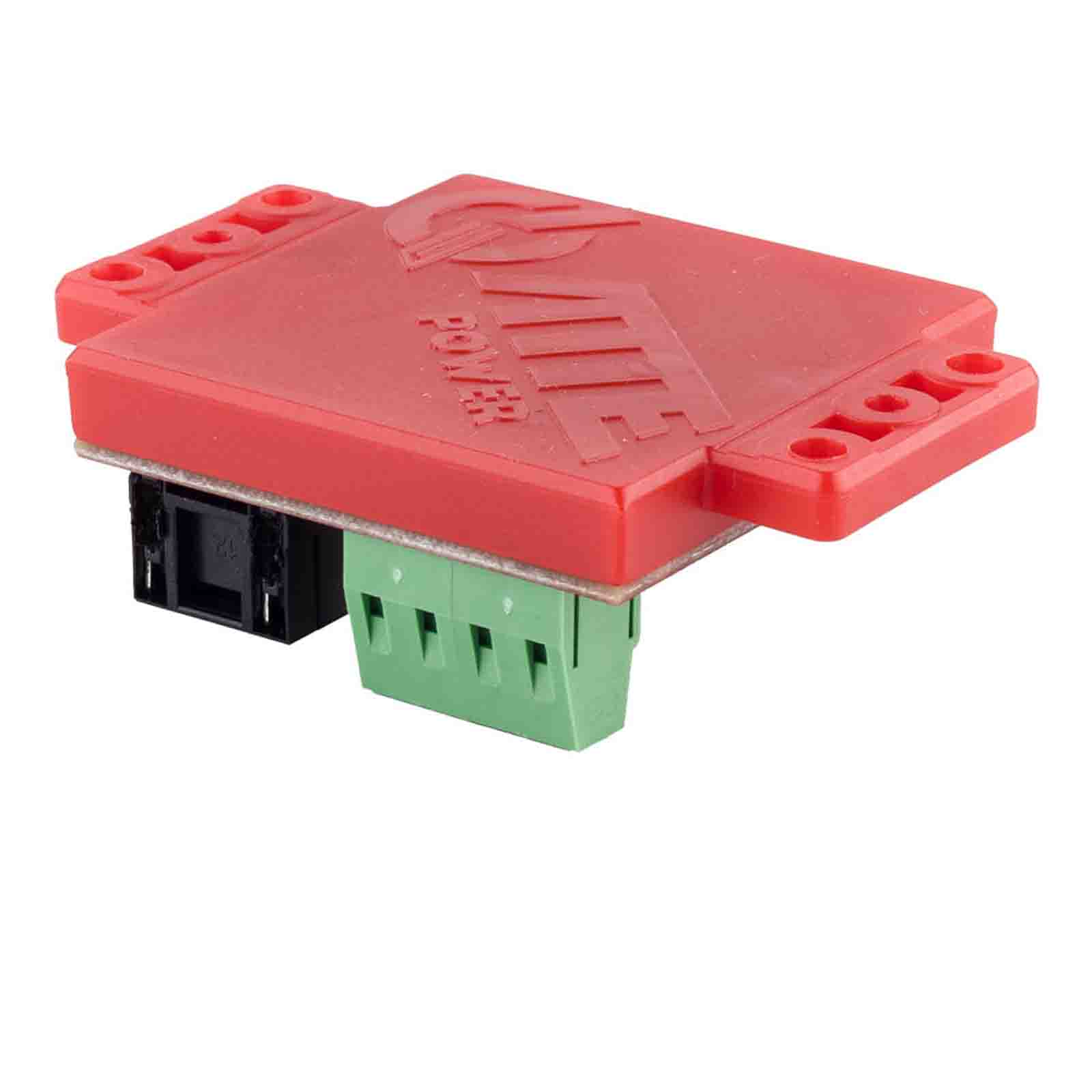

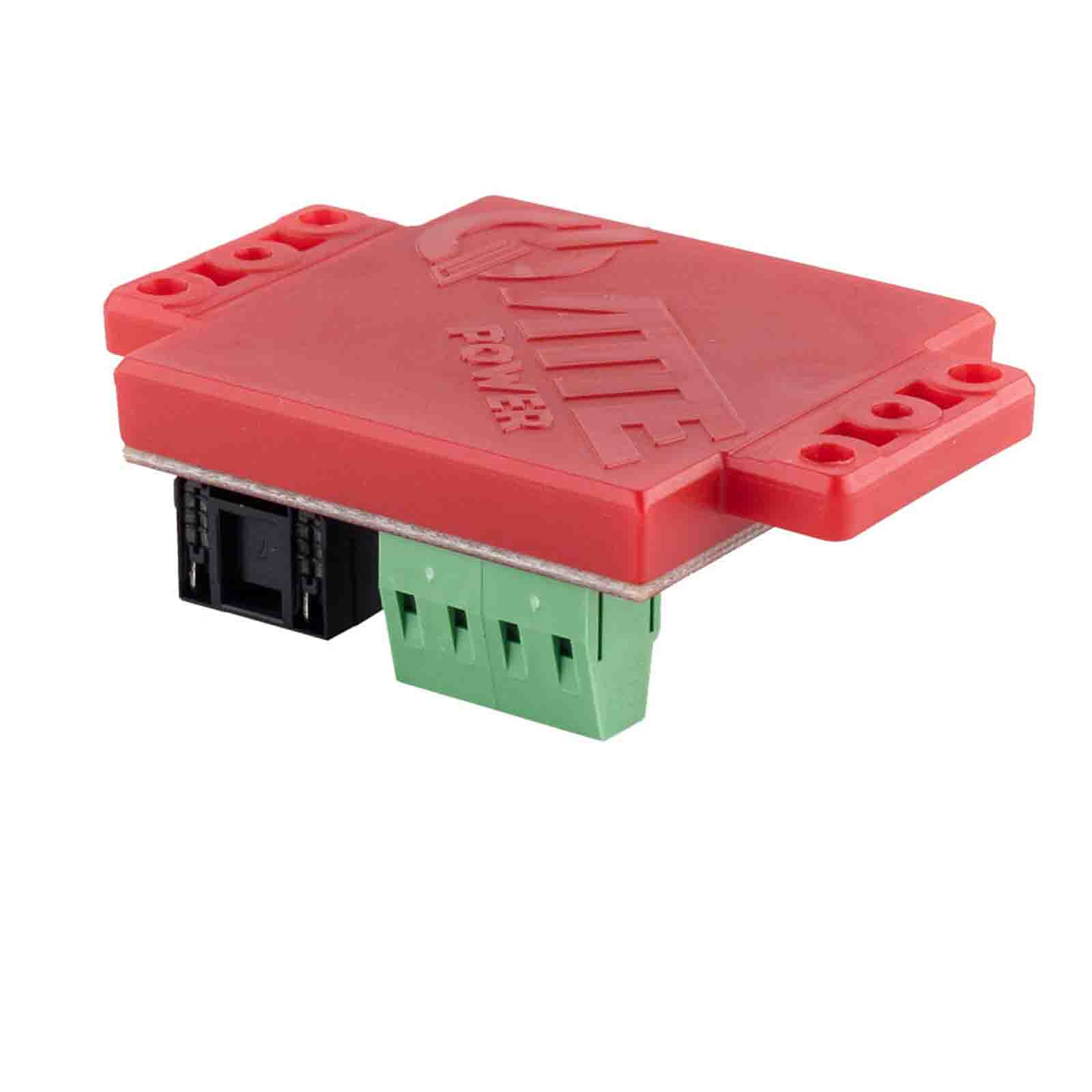

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH-2wire-TX jak i odbiornika ETH-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.
Najważniejsze cechy:

ATTE ETH-2WIRE-SET
Interfejs	1x port RJ45 10/100Mb/s Listwa śrubowa - przewody 0,32-3,3mm2 (22-12AWG)
Funkcje portów	ETHM-2wire-TX: PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach ETHM-2wire-RX: PoE OUT (zasilanie odbiorników PoE): PASSIVE PINY PoE: 4,5 (V+) 7,8 (V-) POWER (zasilanie): alternatywne zasilanie (patrz konfiguracja zworek) DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
Sygnalizacja pracy	LED port RJ45 (żółty) - obecność zasilania LED port RJ45 (zielony) - link i transmisja danych w torze LAN LED 1 (zielony) - link i transmisja danych w torze 2wire
Napięcie zasilania	ETHM-2wire-TX Vin PoE = 44 ~ 56 VDC Vin POWER = 24 ~ 56 VDC ETHM-2wire-RX Vin = 24 ~ 56 VDC
Napięcie wyjściowe	Vout = Vin

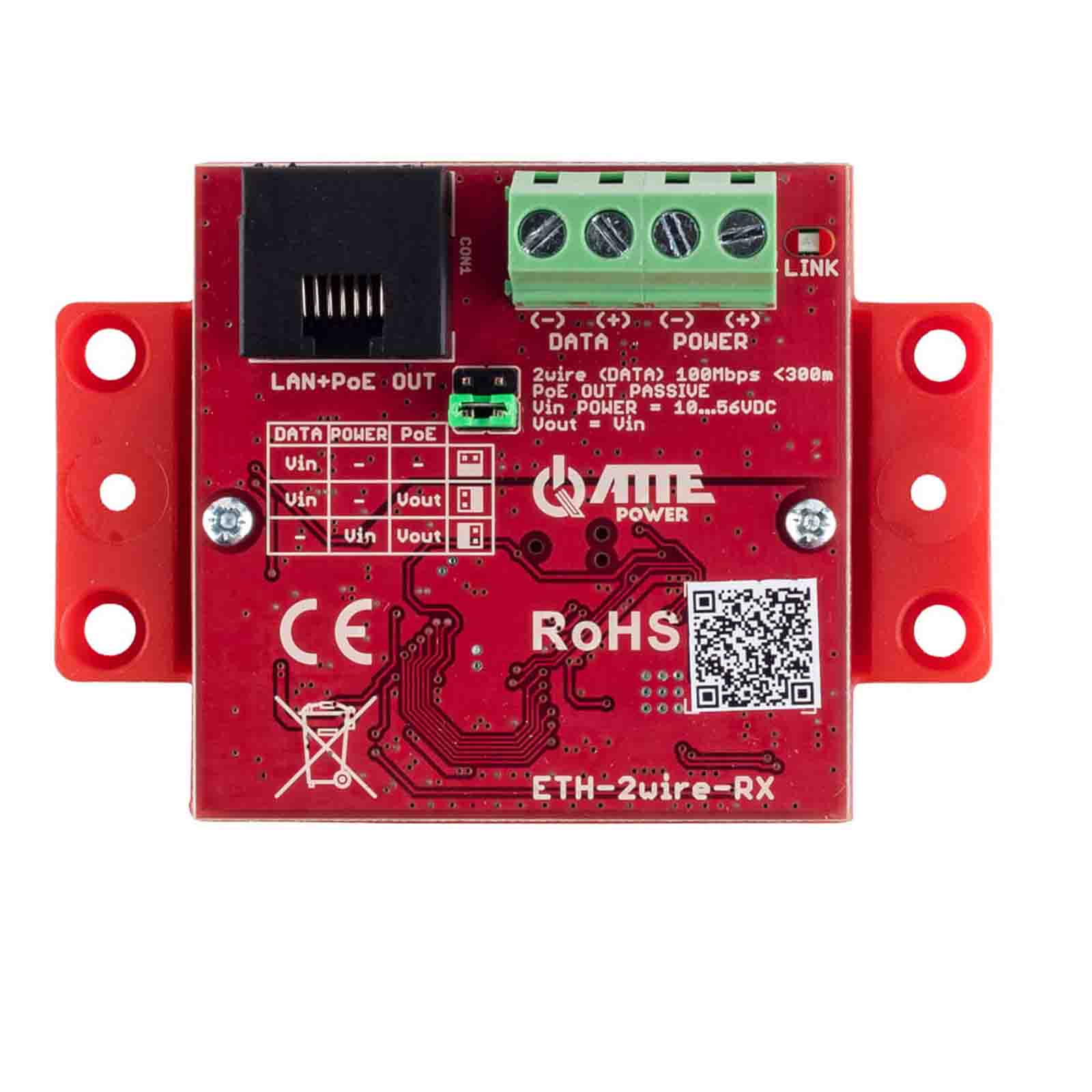

Kontrola zasilania	ETHM-2wire-RX zworki - z tabelą konfiguracji (na ostatniej stronie instrukcji i na etykiecie)
Pobór mocy	1,35W (cały tor)
Długość kabla 2WIRE	Maksymalna odległość ETHM-2wire-TX do ETHM-2wire-RX (złącza DATA): < 300m - 2 pojedyncze skręcane przewody np. 1 para skrętki UTP < 100m - 2 pojedyncze nieskręcane przewody np. OMY 2x0,75mm2
Długość kabla sieciowego	< 100m - odległość SWITCH PoE do ETHM-2wire-TX < 100m - odległość ETHM-2wire-RX do ODBIORNIK PoE
Zabezpieczenia	Porty LAN i DATA: Zabezpieczenie przepięciowe Porty POWER: Zabezpieczenie przed odwrotną polaryzacją Port PoE IN ETHM-2wire-TX: Zabezpieczenie przeciążeniowe na poziomie 0,6A
Konstrukcja obudowy	Poliwęglan
Klasa szczelności	IP20
Temperatura pracy	-25°C ~ 65°C
Waga	0,025kg
Wymiary (szer./dł./wys.)	ETHM-2wire-TX - 51 x 51 x 22 mm ETHM-2wire-RX - 51 x 51 x 22 mm
