ATTE ETH-2wire-A-SET zestaw do transmisji LAN 10/100Mbps + PoE po 2 żyłach

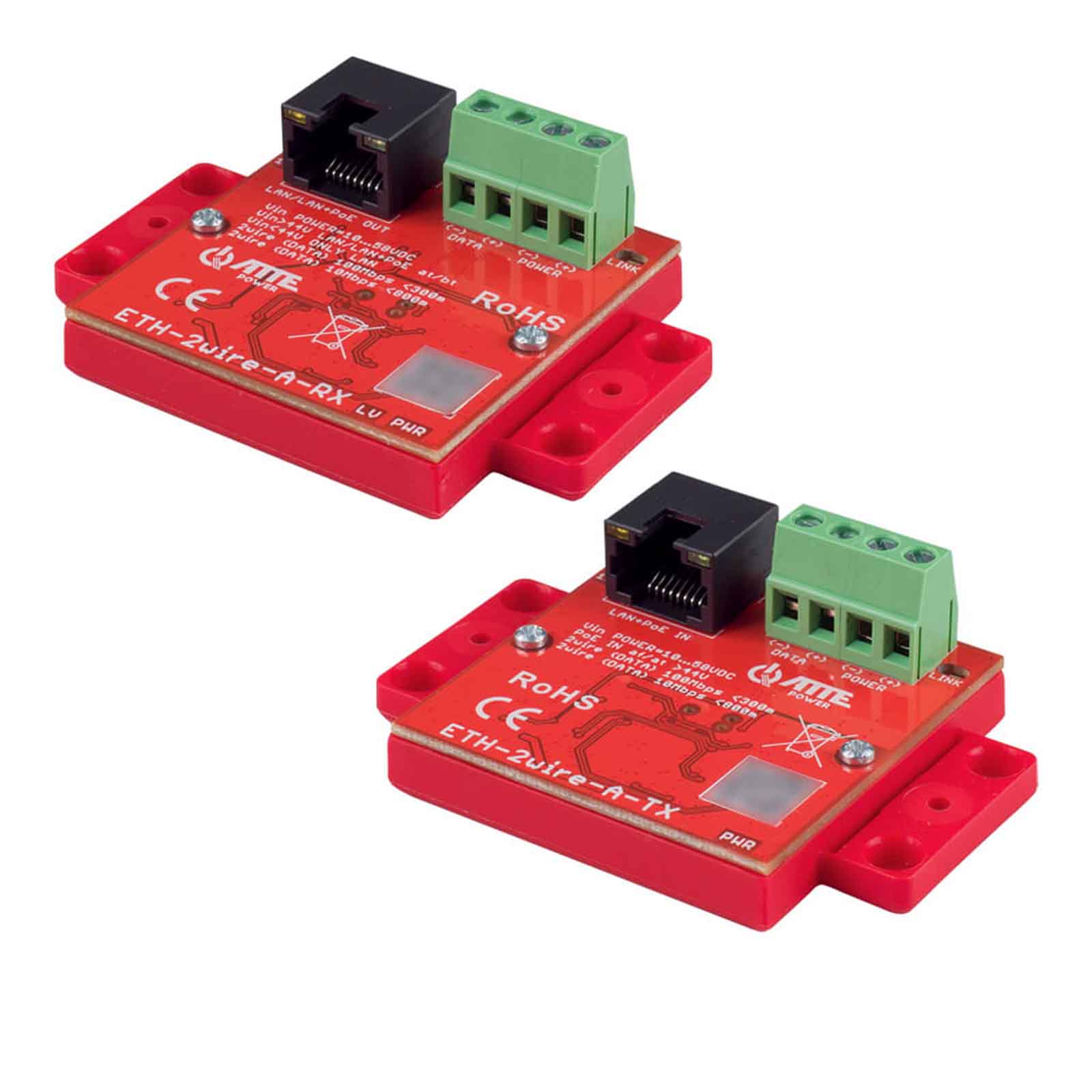

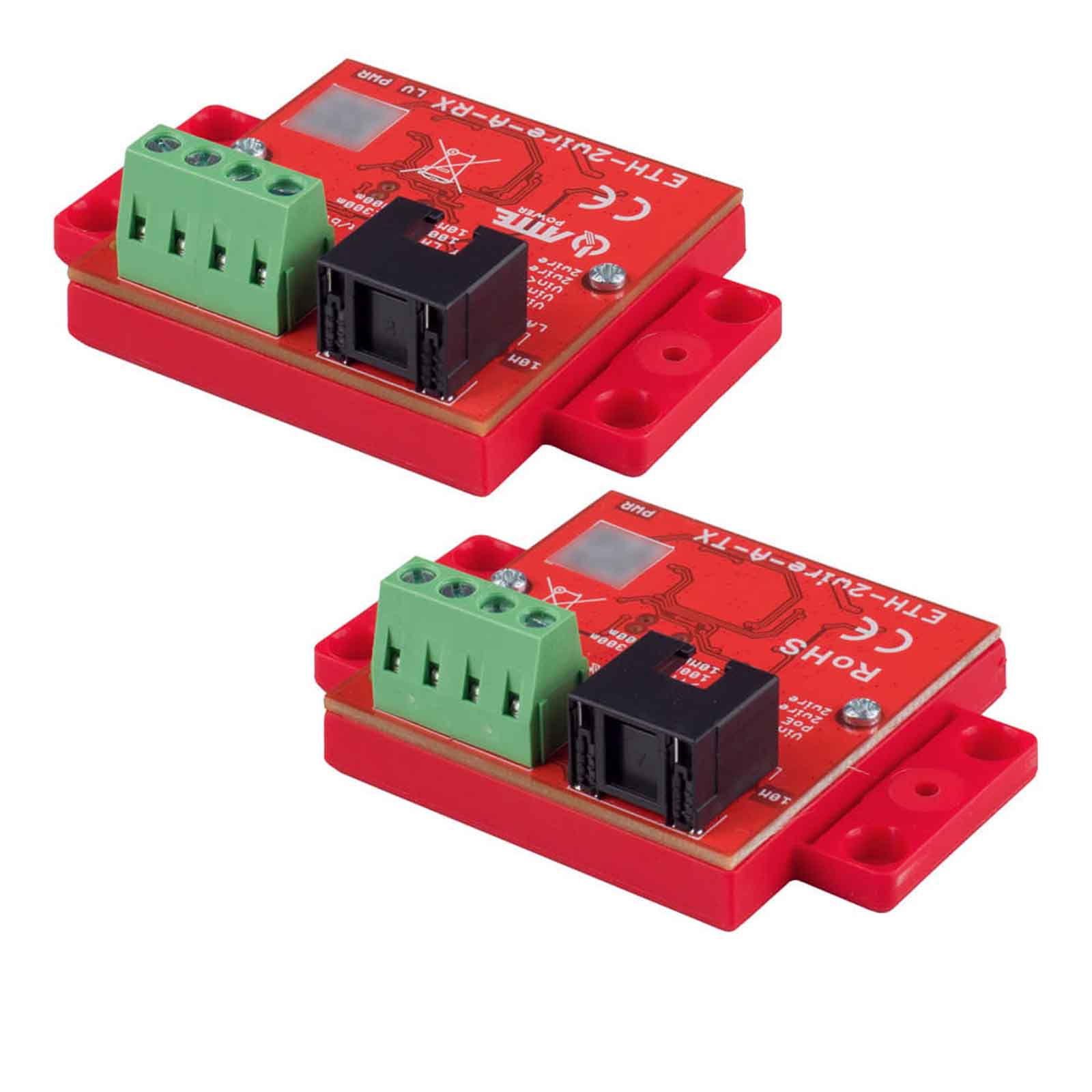

ATTE ETH-2WIRE-A-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem dwóch przewodów np. jednej pary skrętki UTP. Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.

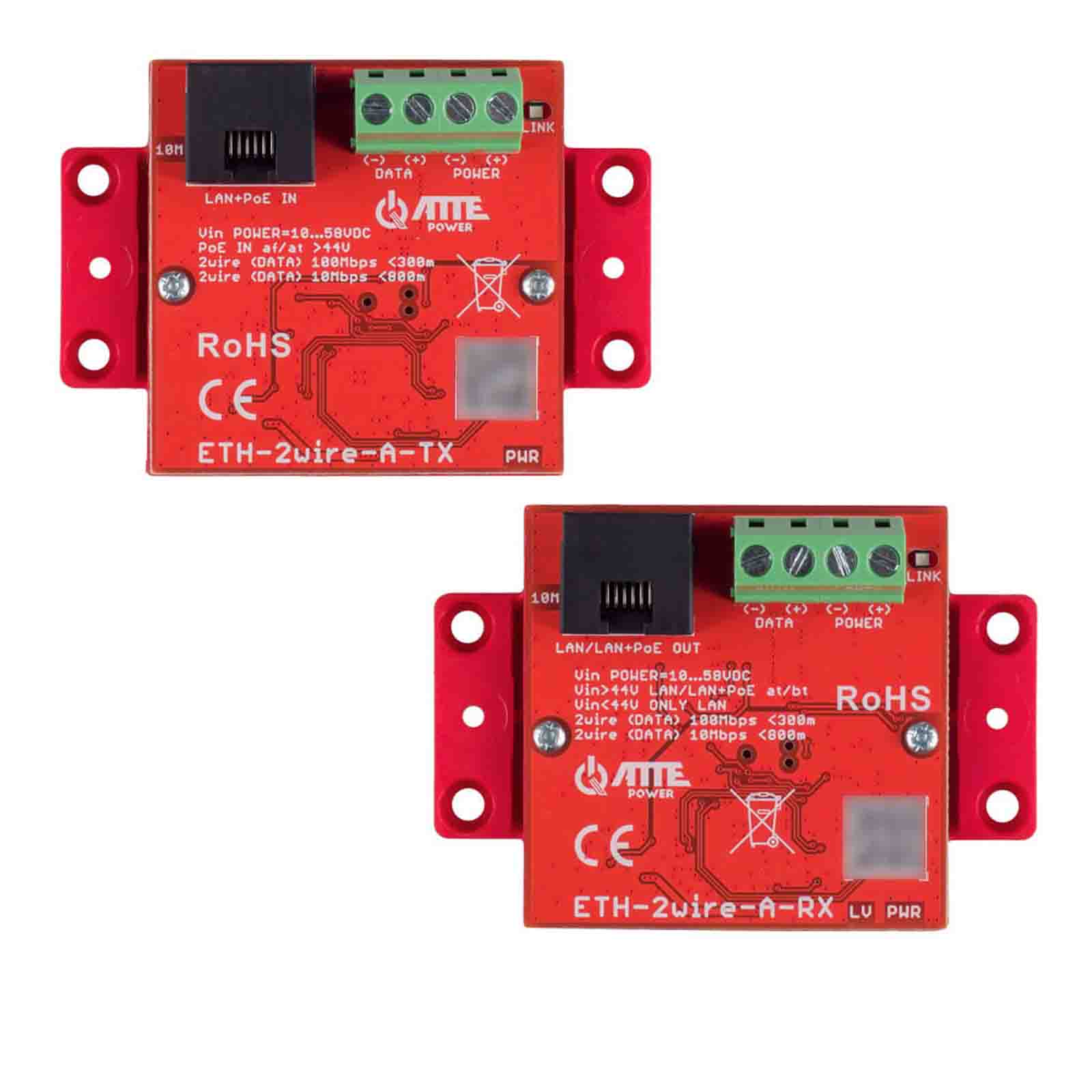

Moduł ETH-2wire-A-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-A-RX.
Maksymalna długość przewodów w torze 2wire to 800m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-A-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.
Od pozostałych zestawów 2WIRE z oferty ATTE, zestaw ETH-2WIRE-A-SET wyróżnia możliwość pracy z prędkością 100Mbps lub 10Mbps. Przepustowość toru 2WIRE jest ustawiana automatycznie w zależności od stabilności połączenia. Przepustowość obniżona do 10Mbps jest sygnalizowana załączaniem dodatkowej diody LED 10M przy złączu sieciowym co pozwala na szybką diagnostykę. Nie ma też konieczności konfiguracji zworkami sposobu zasilania na wyjściu PoE. Port wyjściowy LAN pracuje w standardzie 802.3at oraz 802.3bt
ATTE ETH-2WIRE-A-SET posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Pozwala to na montaż urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu są dedykowane obudowy i płyty montażowe serii ABOX, wyposażone w systemowe otwory w rastrze 10,8 mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnym otworze w obudowie, lub płycie montażowej. Dzięki zastosowaniu dodatkowego adaptera urządzenie może zostać zamontowane na szynie TH35.

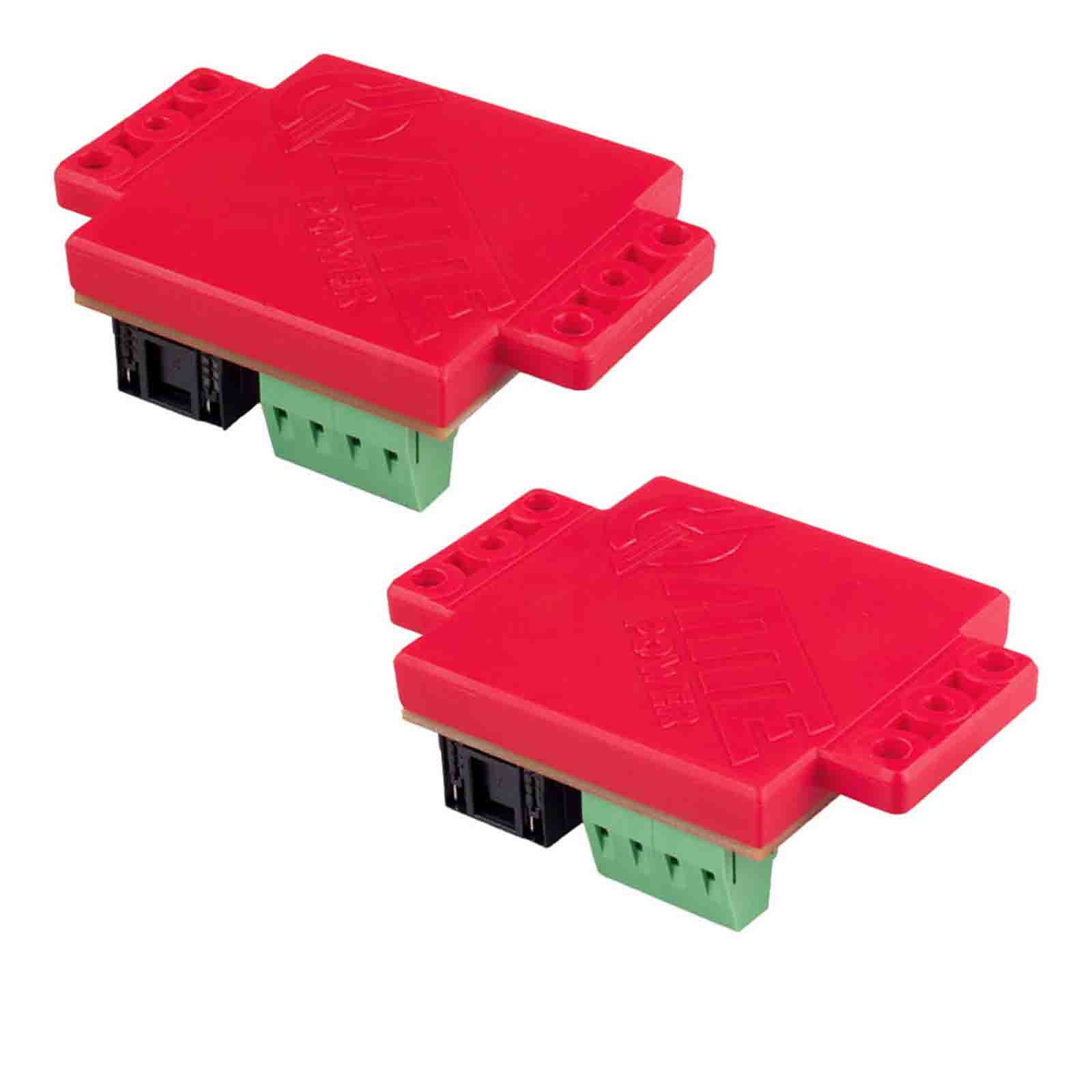

Obudowa pozwala na montaż na kilka sposobów:
- za pomocą kołków montażowych na rastrze 10.8, który znajduje się we wszystkich obudowach ABOX
- poprzez przykręcenie śruby przez dodatkowe otwory do dowolnej płaskiej powierzchni
- za pomocą płyty montażowej ADD-RACK2U1 lub ADD-RACK2U2
- za pomocą dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35
Najważniejsze cechy:
- możliwość montażu odbiornika w podstawie kamery lub innej puszce instalacyjnej
- zasięg transmisji do 300m z prędkością 100Mbps do 800m z prędkością 10Mbps
- odporność na zakłócenia
- możliwość zasilania ze switcha PoE 802.3at/af, PoE PASSIVE lub zewnętrznego zasilacza (ETH-2wire-A-TX)
- możliwość zasilania odbiorników PoE 802.3at/af lub PoE PASSIVE
- do 30W sumarycznej mocy w całym torze zasilania
- bardzo niski pobór mocy - 1,35W cały tor
- niewielkie rozmiary modułów
- wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
|
Całkowita ilość portów
|
2 Porty PoE, 2 Listwy śrubowe |
|
Port PoE IN
|
LAN + PoE IN 802.3af/at |
|
Porty PoE OUT
|
LAN + PoE OUT 802.3af/at/bt60 |
|
Porty LAN 10/100Mbps
|
LAN + PoE IN, LAN + PoE OUT |
|
Napięcie wejściowe
|
Vin PoE - 24 ... 56 V, Vin Power - 12 ... 56 V |
|
Napięcie wyjściowe PoE
|
Vout = Vin (44 ... 56 VDC) |
|
Pobór mocy
|
1,35 W (cały tor) |
|
Kontrola zasilania na wyjściu
|
Autonegocjacja |
|
Zabezpieczenia przepięciowe
|
LAN i DATA |
|
Zabezpieczenia przeciążeniowe
|
ETH-2wire-A-TX - Zabezpieczenie przeciążeniowe na poziomie 0,6 A |
|
Długość kabla toru 2WIRE
|
< 800m - 2 pojedyncze skręcane przewody np. 1 para skrętki UTP |
|
Sygnalizacja toru 2wire
|
LED LINK (zielony) - link i transmisja danych w torze 2wire |
|
Sygnalizacja zasilania
|
LED PWR – obecność zasilania |
|
Sygnalizacja PoE
|
LED port RJ45 (żółty) - obecność zasilania PoE |
|
Sygnalizacja transmisji
|
LED port RJ45 (zielony) - link i transmisja danych w torze LAN |
|
Sygnalizacja przepustowości LAN
|
LED 10Mb – transmisja LAN w torze 2WIRE z prędkością 10Mbps |
|
Sygnalizacja niskiego napięcia
|
LED LV Dioda sygnalizacyjna LowVoltage (<44V) |
|
Zakres temperatur pracy
|
-25°C ... +65°C |
|

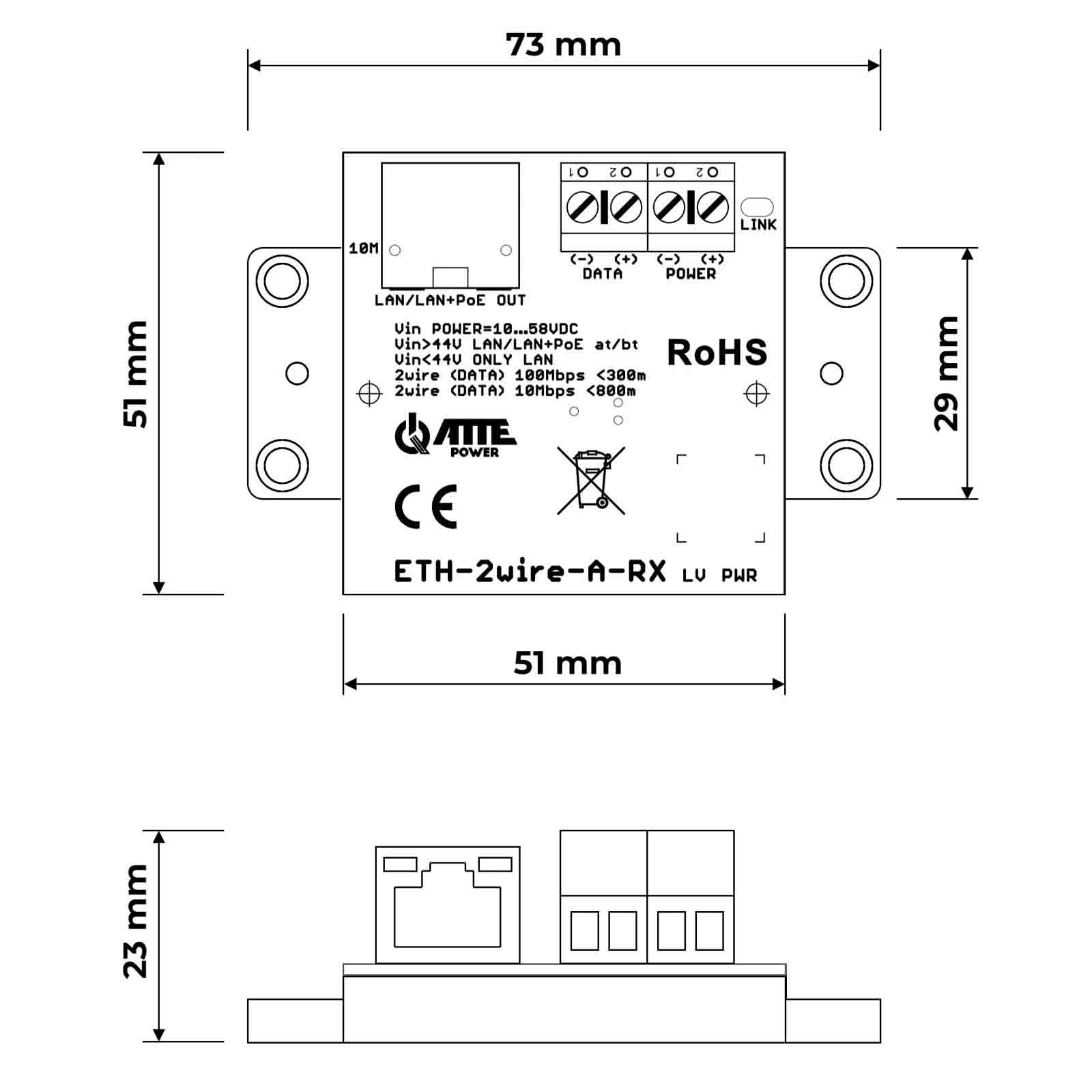

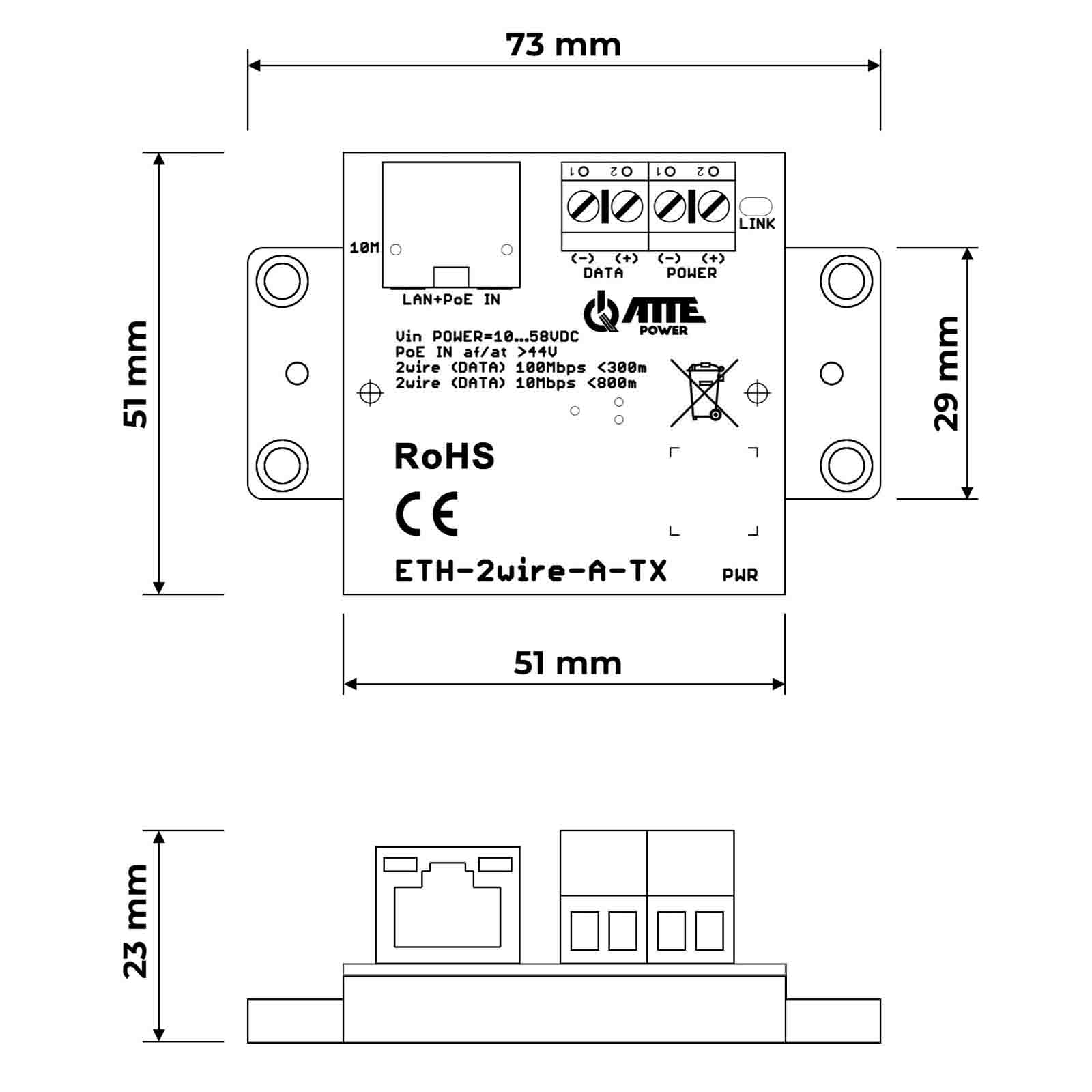

Wymiary (S x W x G)
|
51 x 51(73) x 21 mm |
|
Waga
|
0,056 kg |
|
Stopień ochrony
|
IP20 |
|
Konstrukcja obudowy
|
Uniwersalna podstawa montażowa |
