ATTE AUPS-70-120-F zasilacz buforowy SMPS 12V 6A 72W

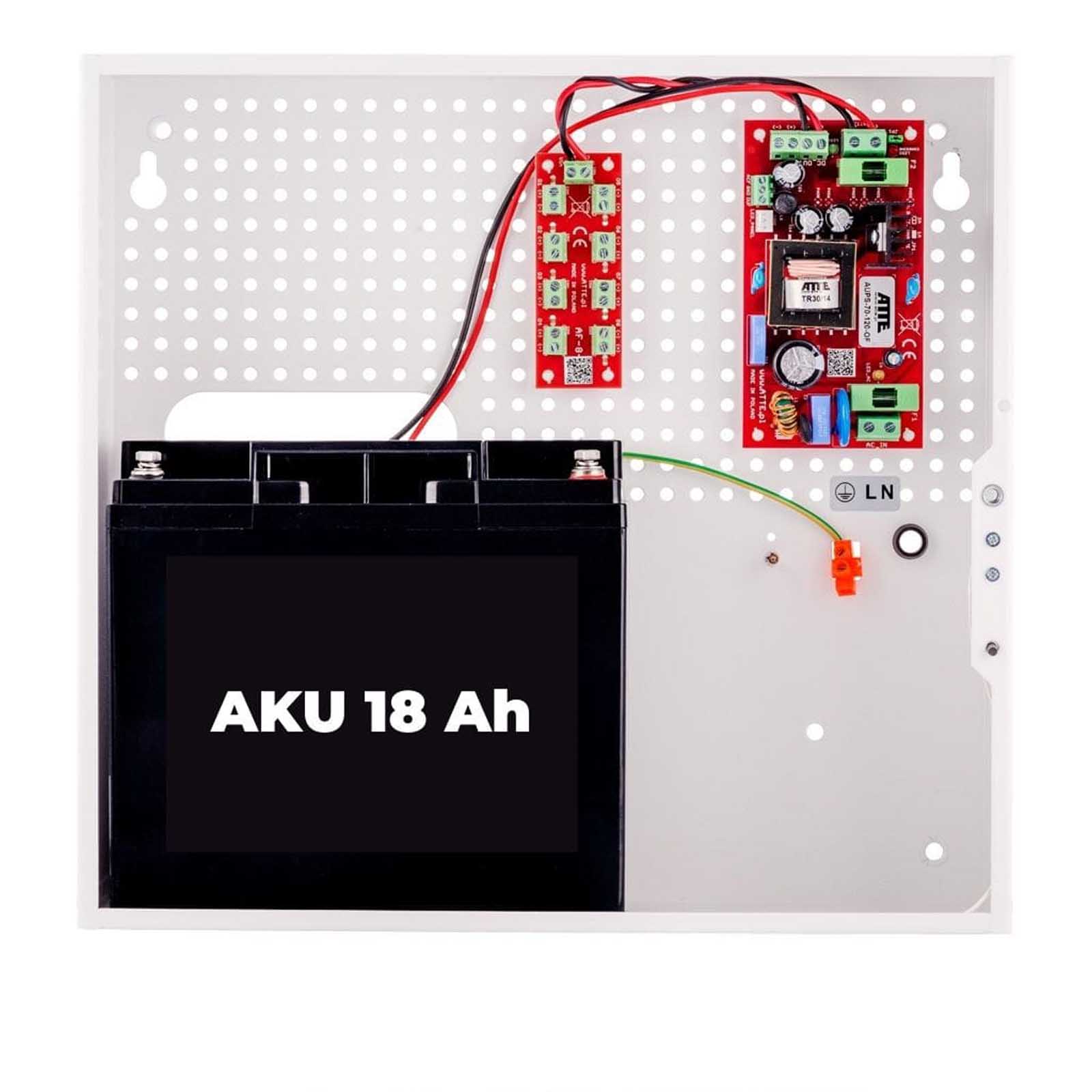

ATTE AUPS-70-120-F to zasilacz buforowy SMPS 12V 6A 72W w obudowie wewnętrznej z miejscem na 1x akumulator 18Ah.

Zasilacz buforowy serii AUPS przeznaczony do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjnym UPS.

Układ jest przystosowane do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM).

Dodatkowy przycisk START umożliwia wymuszenie uruchomienia zasilacza tylko z akumulatora bez dostępnego napięcia sieciowego 230V tzw. "zimny start".

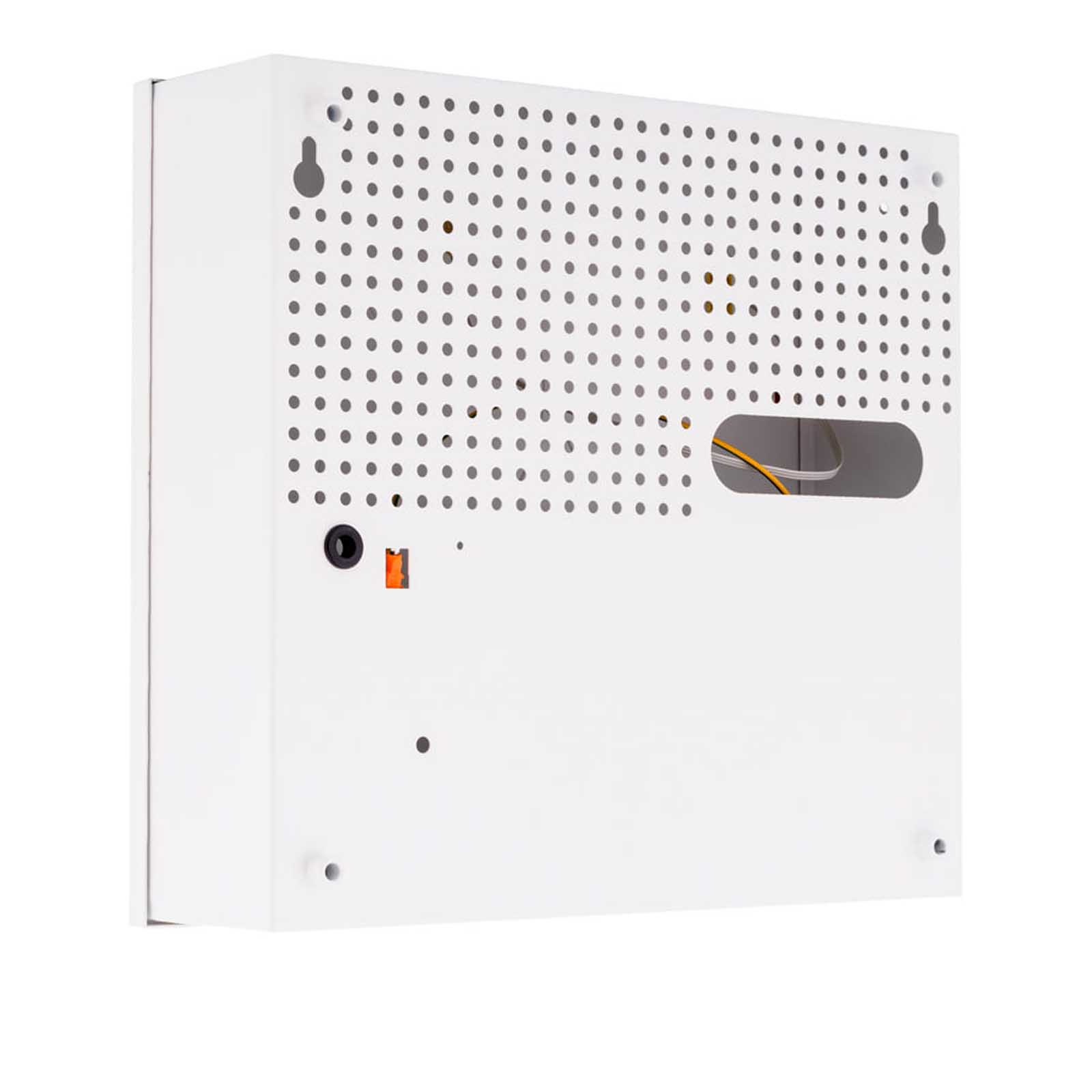

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Informacje dodatkowe:

zastosowanie dodatkowej przetwornicy serii ASUC pozwala na podniesienie napięcia wyjściowego i dostosowanie go do wymogów instalacji (np. do 24 / 48 / 55 VDC)
dla odbiorników wymagających stabilnego zasilania 12 VDC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego moduły stabilizującego serii AVC lub AVIC
w celu rozbudowy zasilacza do 8 kanałów wyjściowych należy zastosować moduł bezpiecznikowy AF-P8-00-OF

Uwaga: brak akumulatora w zestawie.

Najważniejsze cechy:

długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (90%)
zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
ochronę akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem
możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
łatwy montaż dodatkowych modułów posiadających otwory w rastrze 10,8 mm
możliwość schowania zapasu kabli wewnątrz obudowy przepusty kablowe z tyłu obudowy

ATTE AUPS‑70‑120‑F

Akumulator	1x 18Ah/12V
Napięcie wyjściowe	11.5V~13.9V - zasilanie sieciowe 10.5V~12.6V - praca bateryjna
Prąd wyjściowy	6A
Moc zasilacza	72W
Sprawność	90% @70W
Napięcie wejściowe	190~260 V AC, 50Hz
Prąd ładowania akumulatora	1A lub 2A (wybieranie zworą JP1)
Zabezpieczenie wejścia zasilacza	Bezpiecznik topikowy zwłoczny 3.15A
Zabezpieczenie wyjścia zasilacza	Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomi 9A (wymagany restart zasialacza) Praca z akumulatora: Bezpiecznik topikowy 6.3A
Zabezpieczenie obwodu akumulatora	Przed odwrotnym podłączeniem oraz przeciążeniem: Bezpiecznik topikowy 6.3A Przed głębokim rozładowaniem: Odłączenie akumulatora dla napięcia poniżej 10.2V z auto powrotem
Sygnalizacja	LED1 (żółta) - obecność napięcia sieci LED2 (zielona) - obecność napięcia wyjściowego LED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczne	OUF - brak napięcia +DC_OUT ACF - brak napięcia AC Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania AC	Samoczynne uruchamianie zasilacza po podłączeniu akumulatora

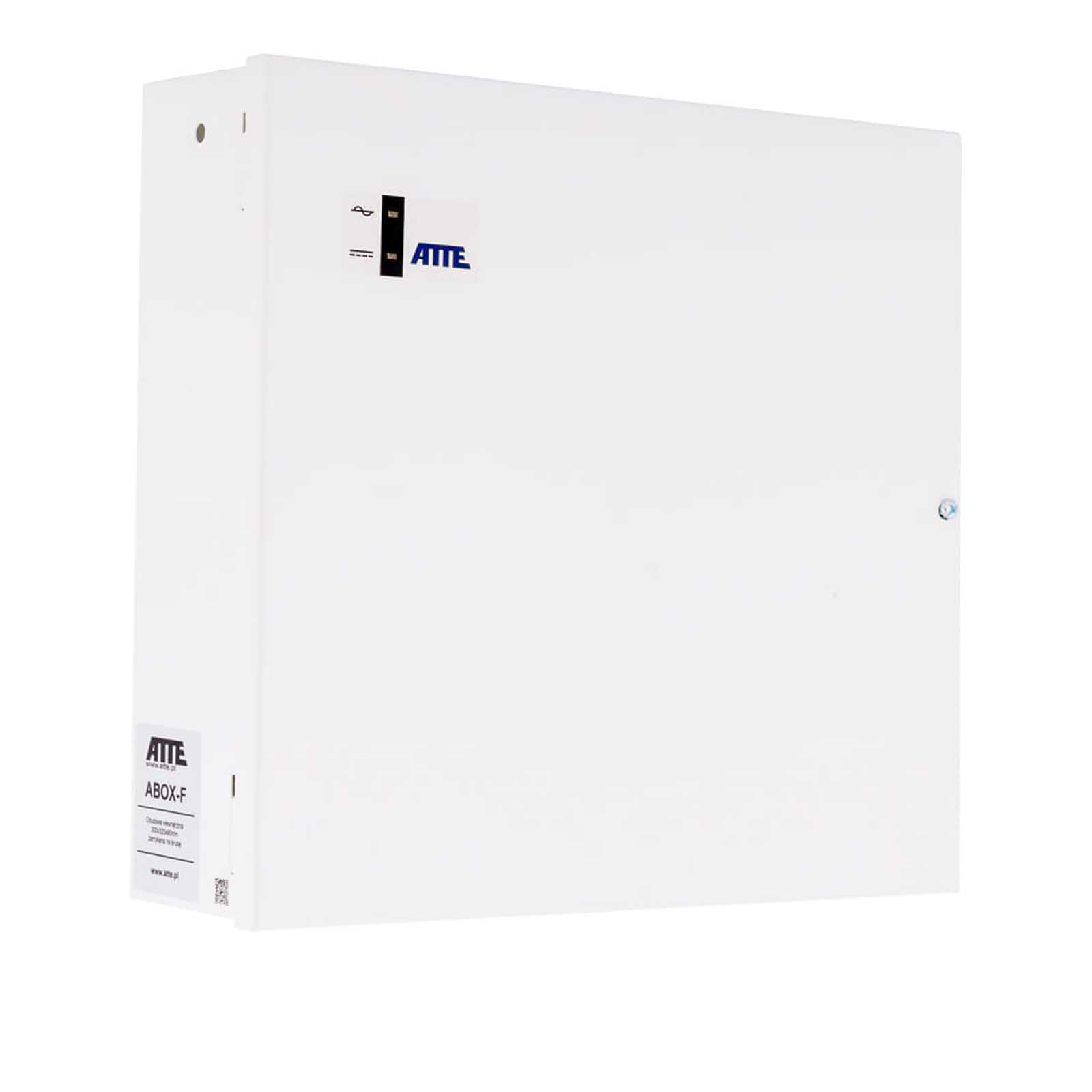

Konstrukcja obudowy	Obudowa ABOX-F Materiał obudowy - blacha stalowa 0,8 mm Obudowa malowana proszkowo na kolor biały Zamontowany tamper otwarcia Systemowe otworowanie 4,8 mm w rastrze 10,8 mm Dystans do ściany Otwory montażowe 6 mm
Montaż	Otwory montażowe 6mm, możliwość zawieszenia
Stopień ochrony	IP20
Temperatura pracy	-10°C~40°C
Wymiary	300 x 320 x 90 mm
Waga	2.35 kg
