Tester okablowania LCD z szukaczem/skanerem kabli, ping, PoE, RJ-45, RJ-11, BNC (NF-8601W)
NOYAFA NF-8601W to zaawansowany technologicznie tester okablowania przeznaczony do szybkiego odnajdywania i rozwiązywania problemów z instalacjami okablowania strukturalnego. Skaner umożliwia weryfikacje kabli typu skrętka, koncentrycznych oraz telekomunikacyjnych. Urządzenie wyposażone jest w duży kolorowy wyświetlacz LCD o rozdzielczości 320x240. Dużą zaletą urządzenia jest możliwość wykonania testu PING z pomiarem utraconych pakietów i opóźnień. Oprócz tego tester umożliwia pomiar napięcia PoE na każdej linii oraz eksport danych pomiarowych na zewnętrzną kartę pamięci typu micro SD.
Tester NF-8601W umożliwia przeprowadzenie badania mapy połączeń, pozwalającego na wykrycie zwarć, przerw, par odwróconych i skrzyżowanych. Duży, czytelny kolorowy wyświetlacz LCD prezentuje wyniki pomiarów w postaci graficznej, co znacznie ułatwia interpretację. Tester jest wyposażony w układ pomiaru odległości do uszkodzenia, zapewniając szybką i dokładną lokalizację miejsca awarii. NF-8601W jest wyposażony w możliwość ręcznej kalibracji długości kabla, która zwiększa precyzję określania miejsca uszkodzenia oraz umożliwia określenie w trakcie pomiarów długości badanego odcinka. Wynik pomiarów mogą zostać zapisane na karcie pamięci.
Wyszukiwanie kabli
NF-8601W posiada wbudowany generator tonowy, który jest wykorzystywany w lokalizowaniu położenia kabla. Współpracując z dołączonym do zestawu szukaczem pozwala na szybkie wyszukiwanie miejsca przebiegu kabla w ścianie lub jego pozycja w nieopisanej wiązce. Tester posiada funkcję PortFlash, która umożliwia cykliczne zapalanie/gaszenie linku na porcie np. switcha, pozwalając na łatwą identyfikację portu, do którego jest wpięte gniazdo sieciowe.
Analiza sieci
Unikatową funkcjonalnością w tej klasie urządzeń jest opcja przeprowadzenia prostej analizy sieci, pozwalającej na wykrycie istniejących urządzeń PoE wraz z pomiarem napięcia oraz wykonanie testów PING sprawdzających obecność hostów w sieci. Ponadto istnieje możliwość sprawdzenia przesłuchów, pozwalające na rozwiązanie potencjalnych problemów z prędkością działania sieci.
Uwaga: tester nie umożliwia sprawdzenia ciągłości ekranu przy pracy z terminatorami zdalnymi.

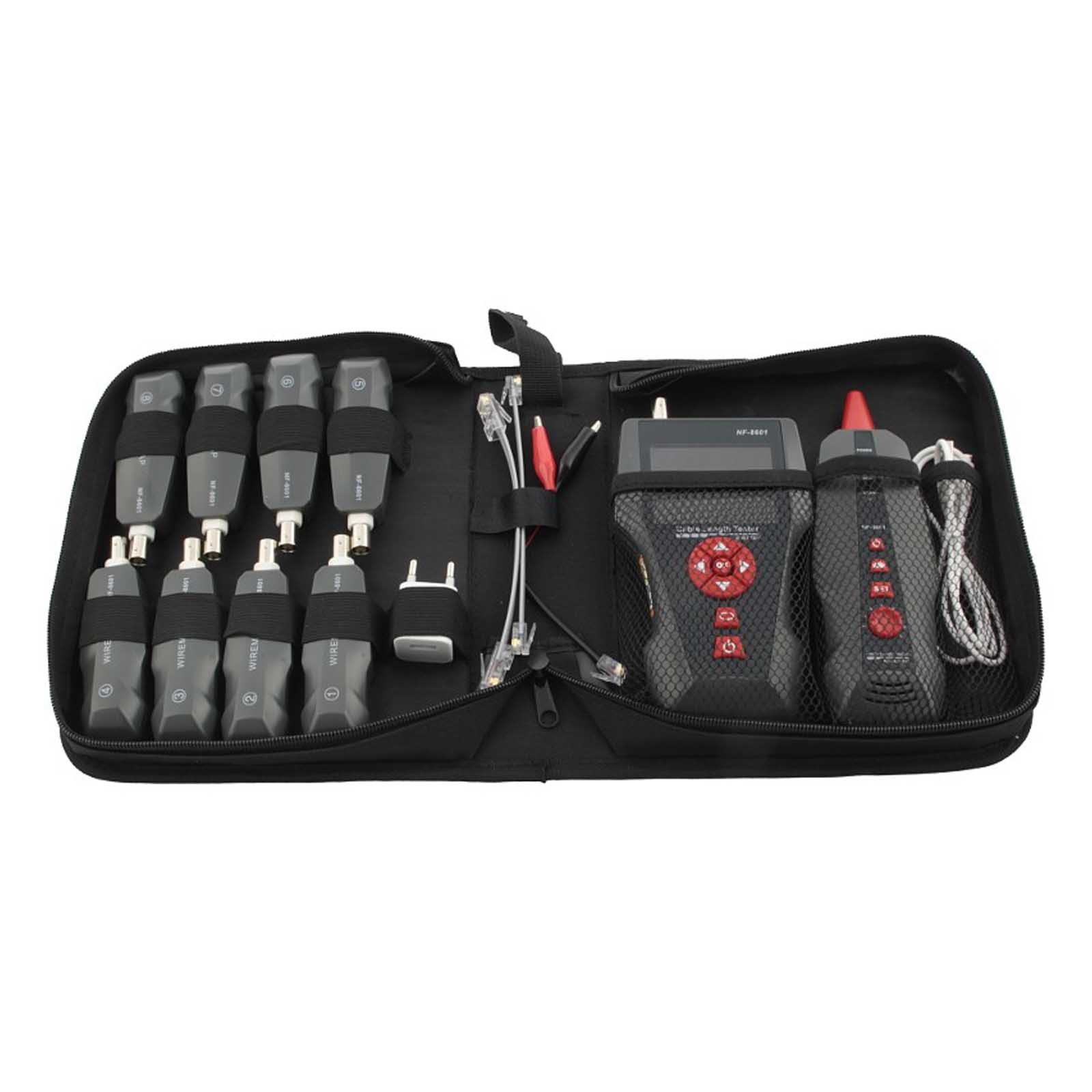

Zawartość zestawu:
- jednostka główna

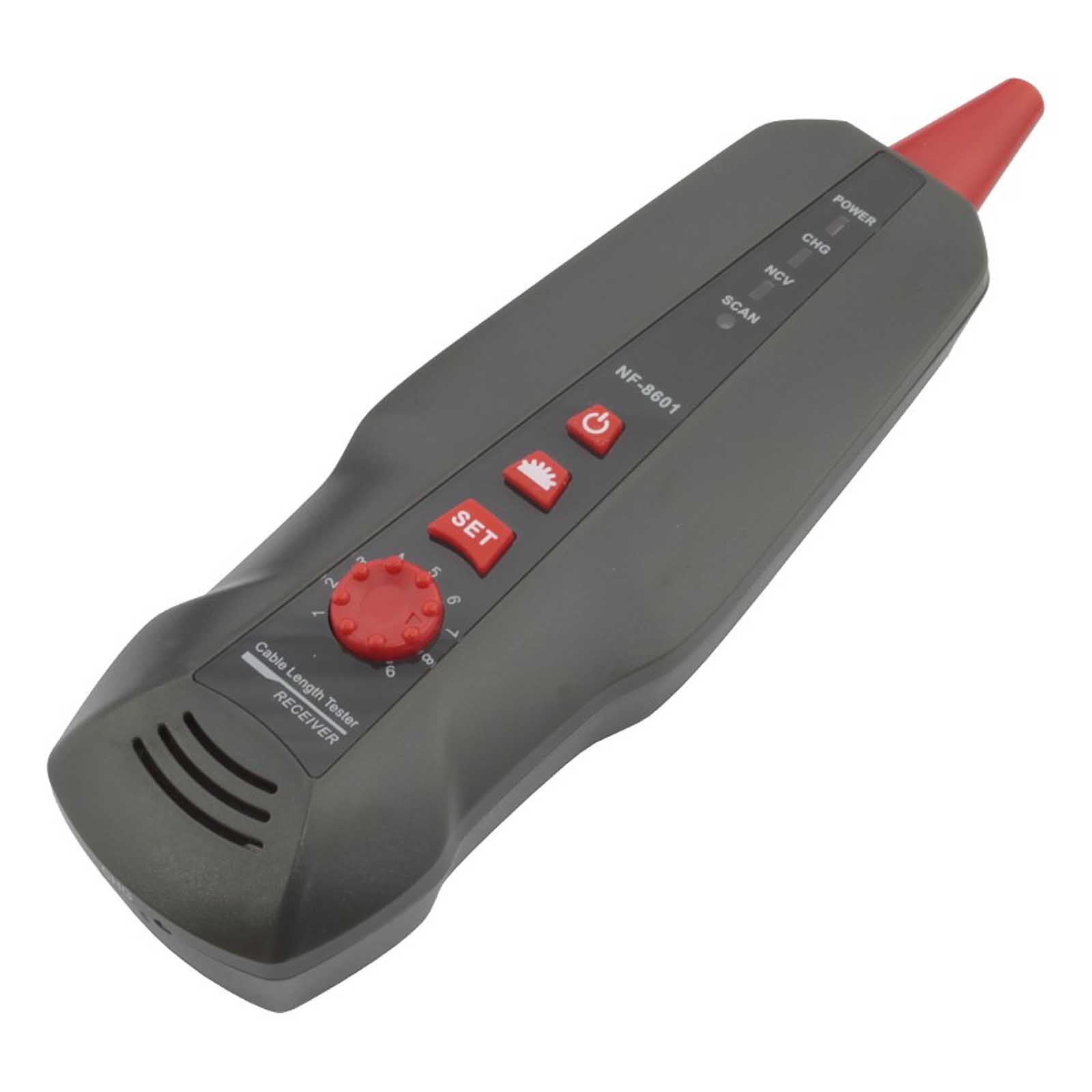

- szukacz par przewodów
- przyłącze USB A(M) - micro USB (M)
- przyłącze krokodylki
- przyłącza RJ45-RJ45, RJ11-RJ11
- terminatory o numerach 1..8
- etui
Najważniejsze cechy:

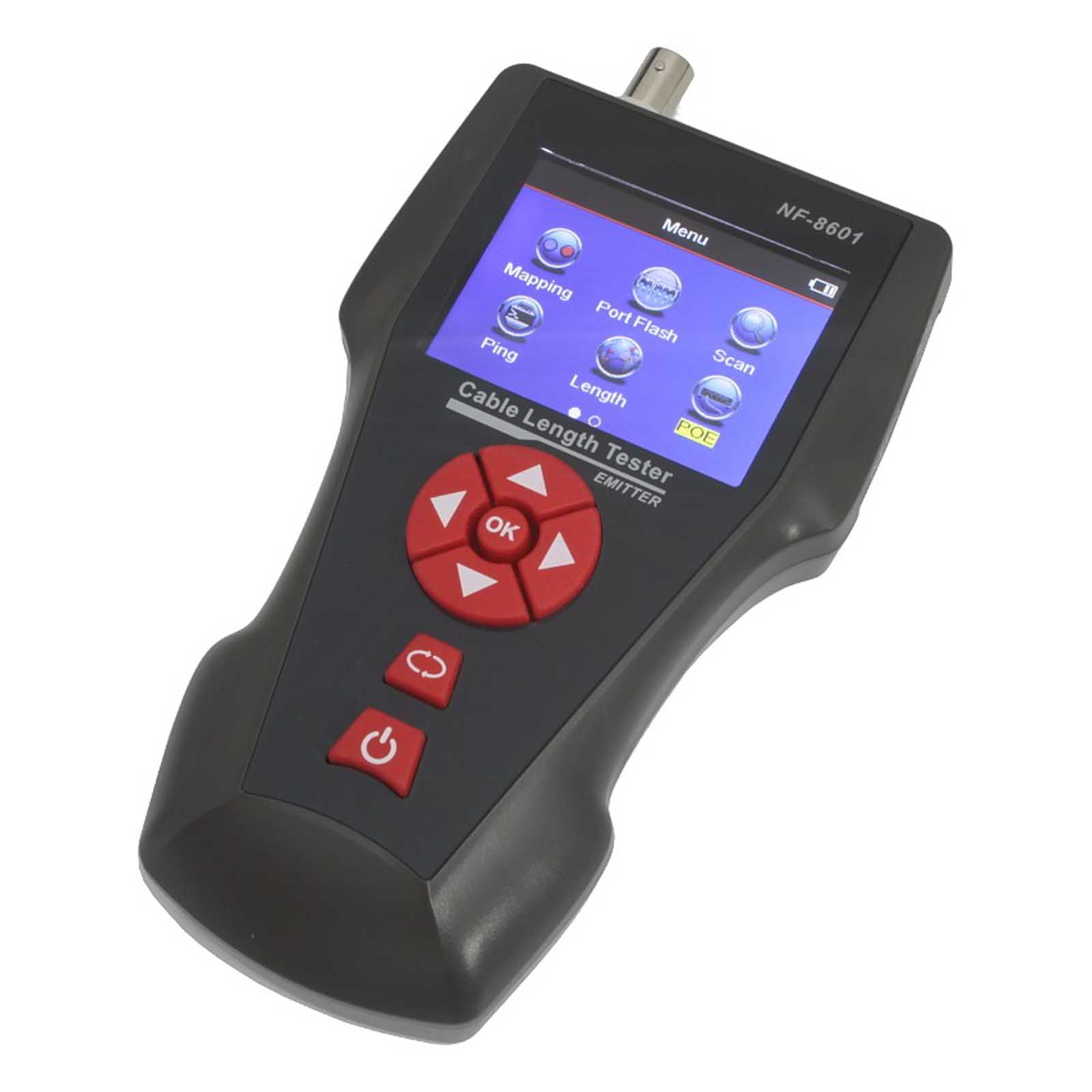

- wyświetlacz: 320x240 LCD, kolorowy
- wykrycie problemów: zwarć/odwróconych par/przerw/zamienionych par
- lokalizacja poszukiwanych przewodów
- maksymalny zasięg: 2000m
- możliwość kalibracji długości z dokładnością 2%
- precyzja detekcji do: 0.5m

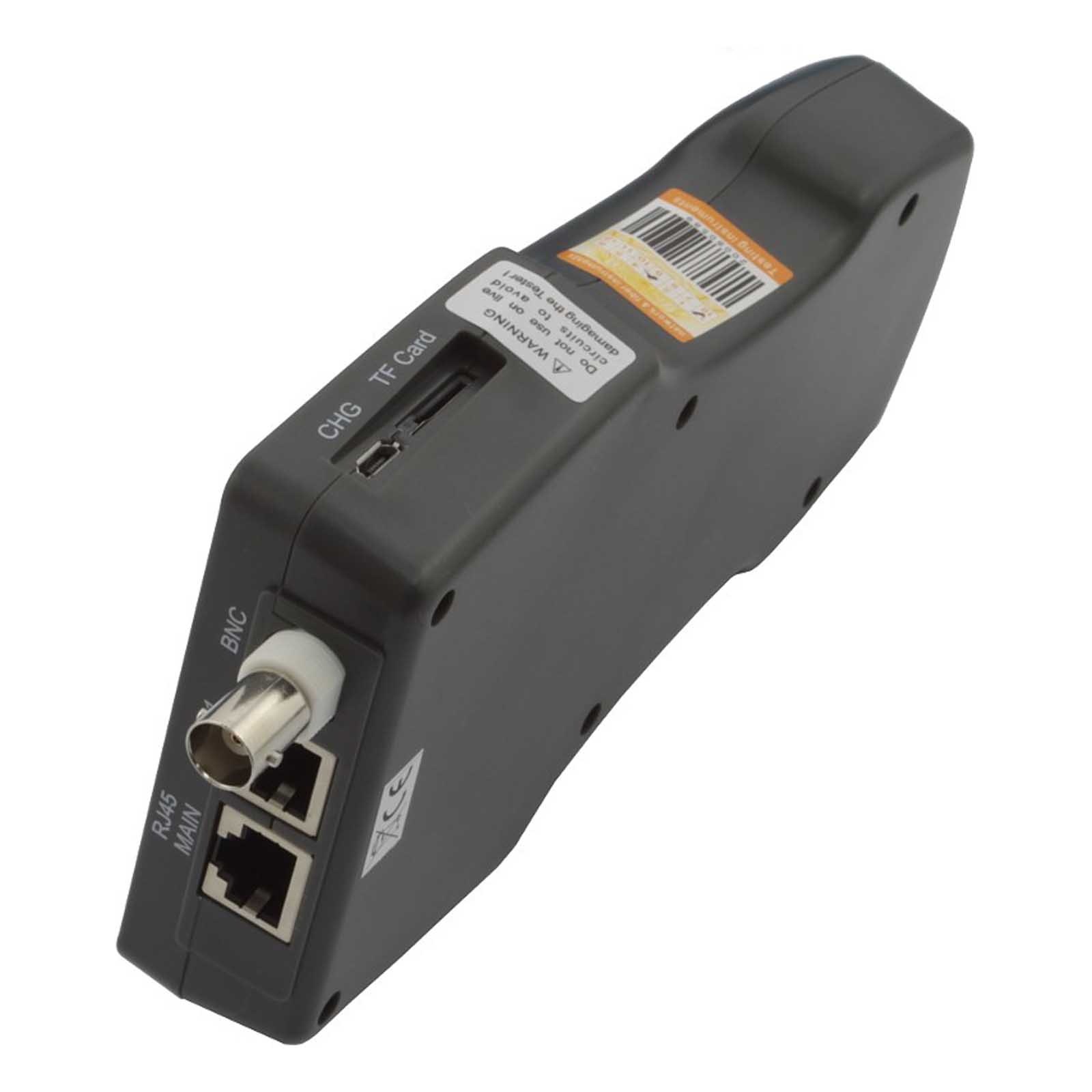

- zapis pomiarów na karcie pamięci
- śledzenie kabli bez wprowadzania zakłóceń do sieci
- opcja migania portem urządzeń sieciowych
- badanie przesłuchów
- testowanie zasilania PoE
- funkcja PING
- zasilanie: wbudowany akumulator 1800mAh

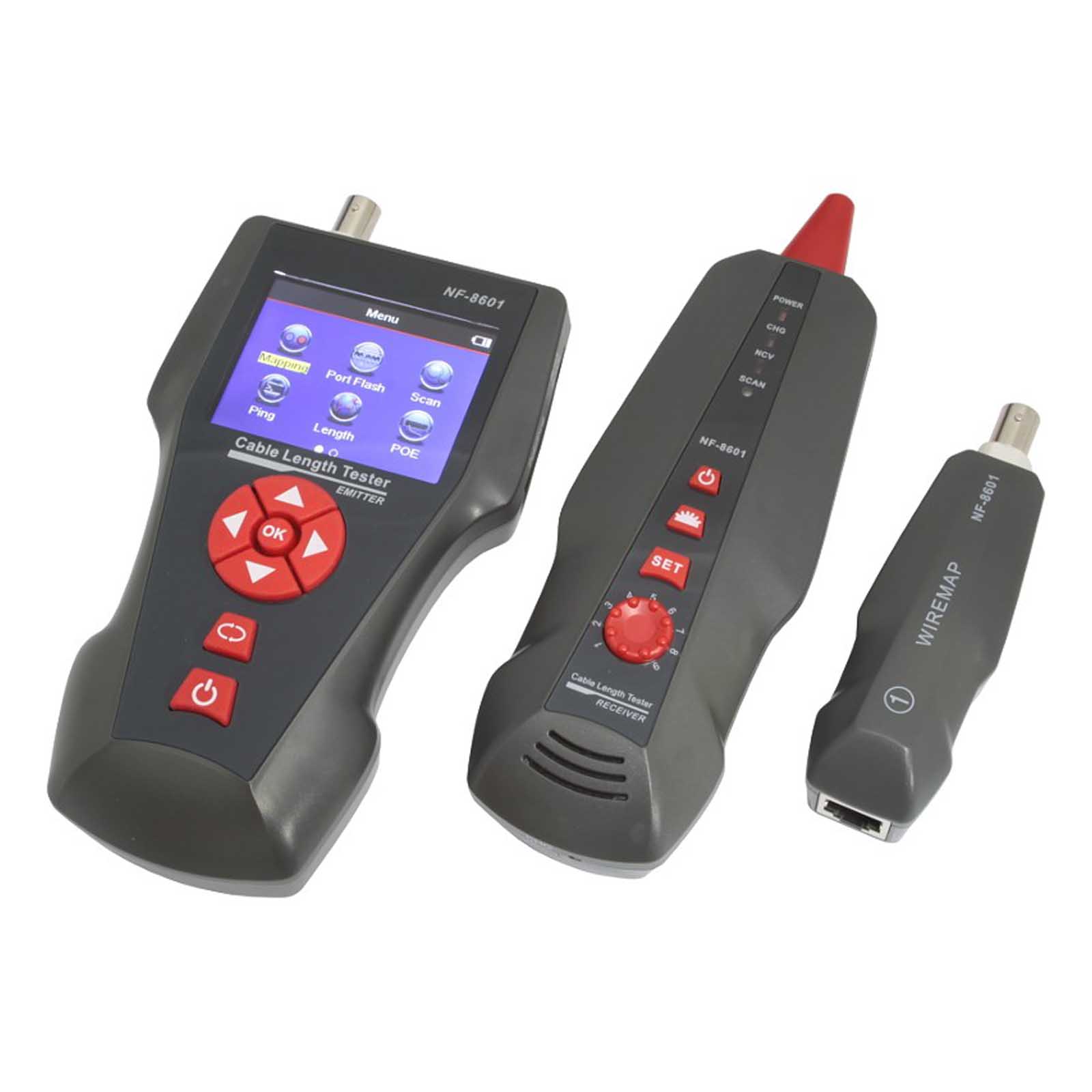

- w zestawie: tester, szukacz par przewodów, terminatory (8szt.), krokodylki, przyłącze RJ-45, przyłącze RJ-11, etui, ładowarka
|
Główne
|
|
|
Wyświetlacz
|
320x280 LCD |
|
Rodzaje mierzonych kabli
|
Koncentryczne, skrętka STP/FTP, skrętka UTP, telekomunikacyjne |
|

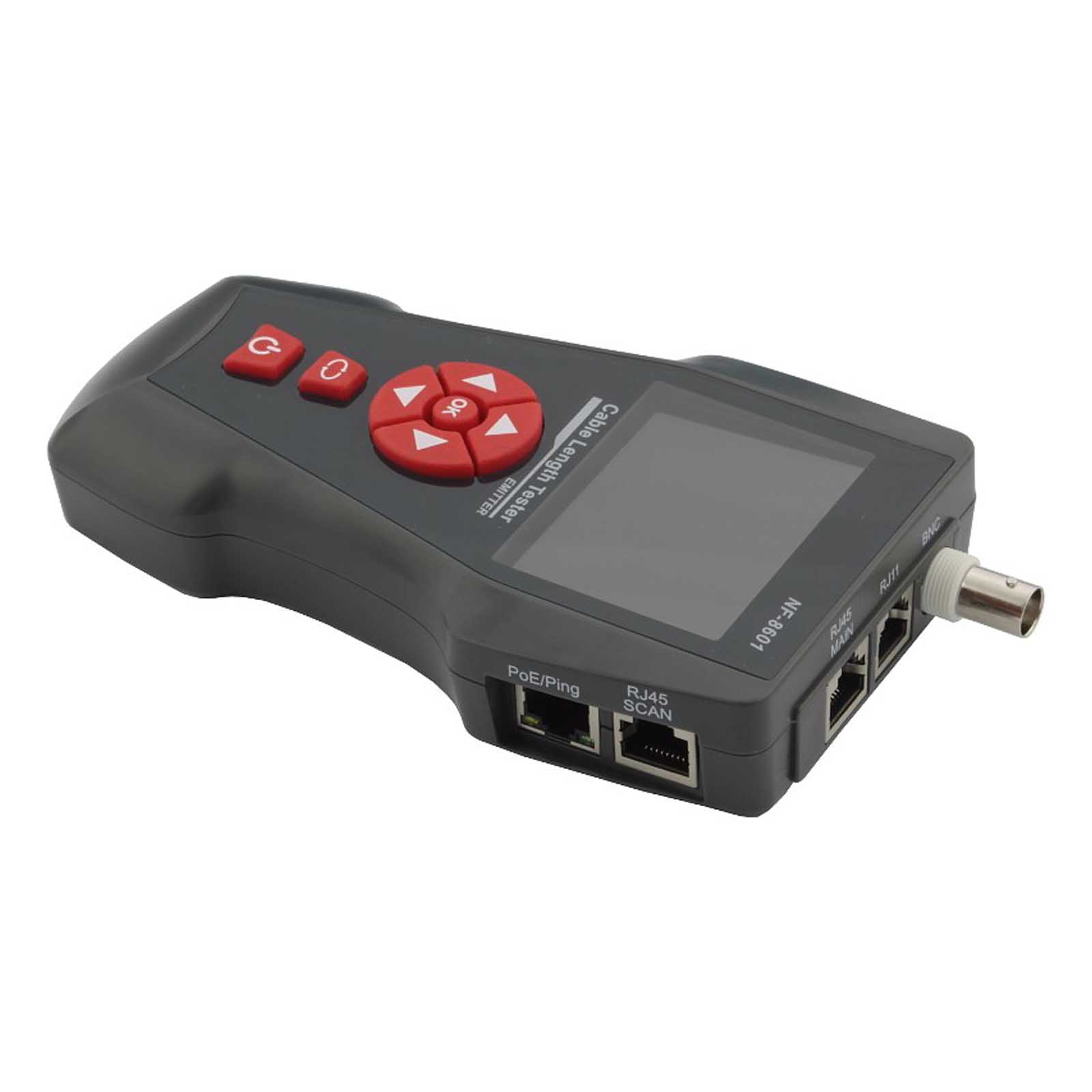

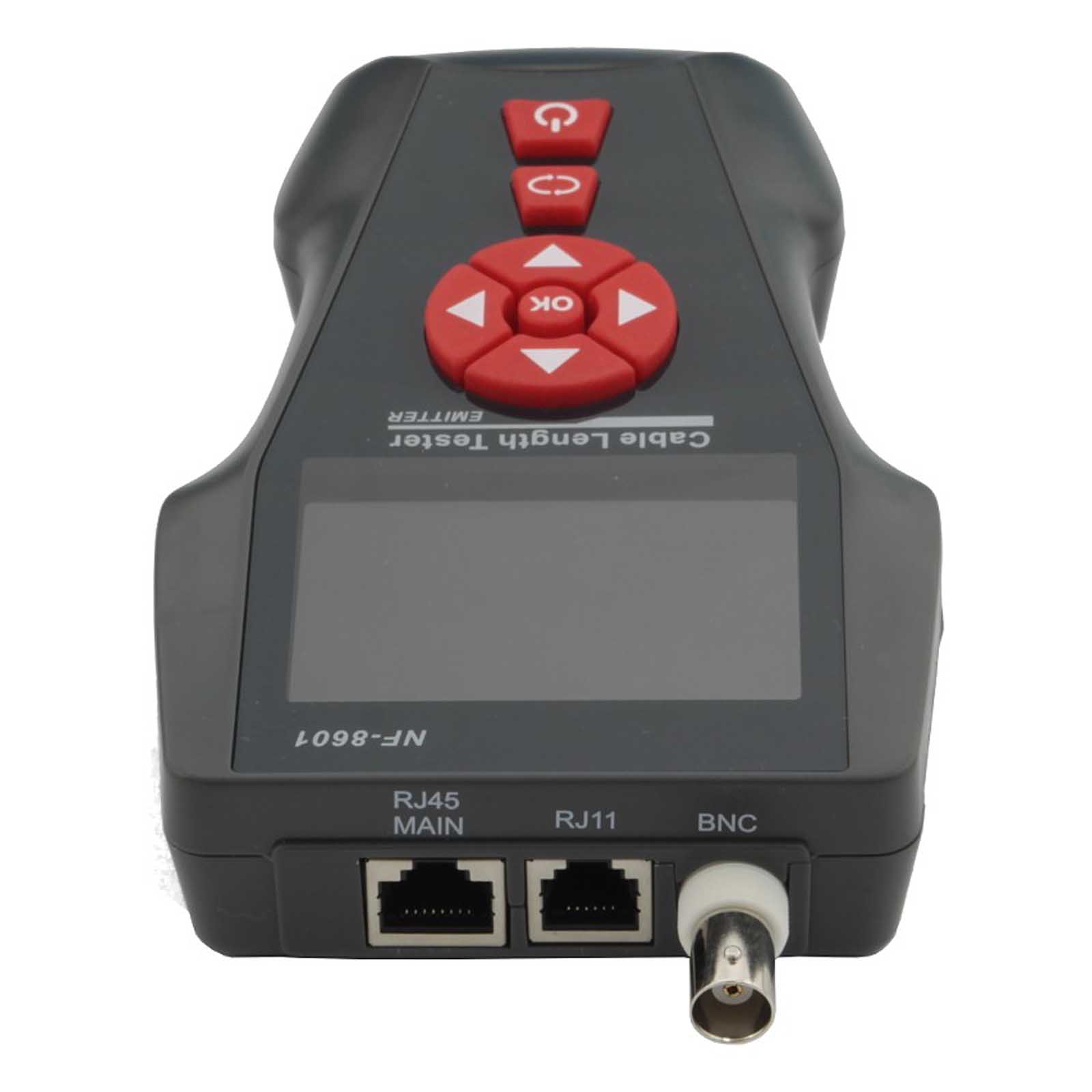

Porty
|
BNC
PoE/Ping
RJ-11
RJ-45(main)
RJ-45(scan) |
|
Testy
|
Ciągłość obwodu
Mapa połączeń
Odległość do uszkodzenia
Ping
Przesłuchy
Test PoE
Wykrywanie odwróconych par
Wykrywanie przerw
Wykrywanie zamienionych par
Wykrywanie zwarć
Wyszukiwanie okablowania |
|
Identyfikacja okablowania
|
Tak |
|
Pamięć danych
|
Zapis wyników na kartę pamięci |
|
Zakres mierzonej długości
|
1m ~ 2000m |
|
Dokładność pomiaru długości
|
3% ±0.5m |
|
Kalibracja
|
2% ± 0.5m dla kabla >10m |
|
Temperatura pracy
|
-10°C ~ 50°C |
|
Automatyczne wyłączenie
|
Tak |
|
Zasilanie
|
Wbudowany akumulator, ładowanie przez złącze micro USB |
|
Wymiary
|
Jednostka główna: 173x92x34mm
Sonda: 183x58x35mm
Identyfikator: 106x32x30mm |
