Extender PoE EXT-POE4H w obudowie hermetycznej
Extender PoE EXT-POE4H w obudowie hermetycznej to urządzenie służące do zwiększenia odległości przesyłu zasilania PoE oraz danych Ethernet za pomocą skrętki UTP kat. 5/5e o kolejne 100m.

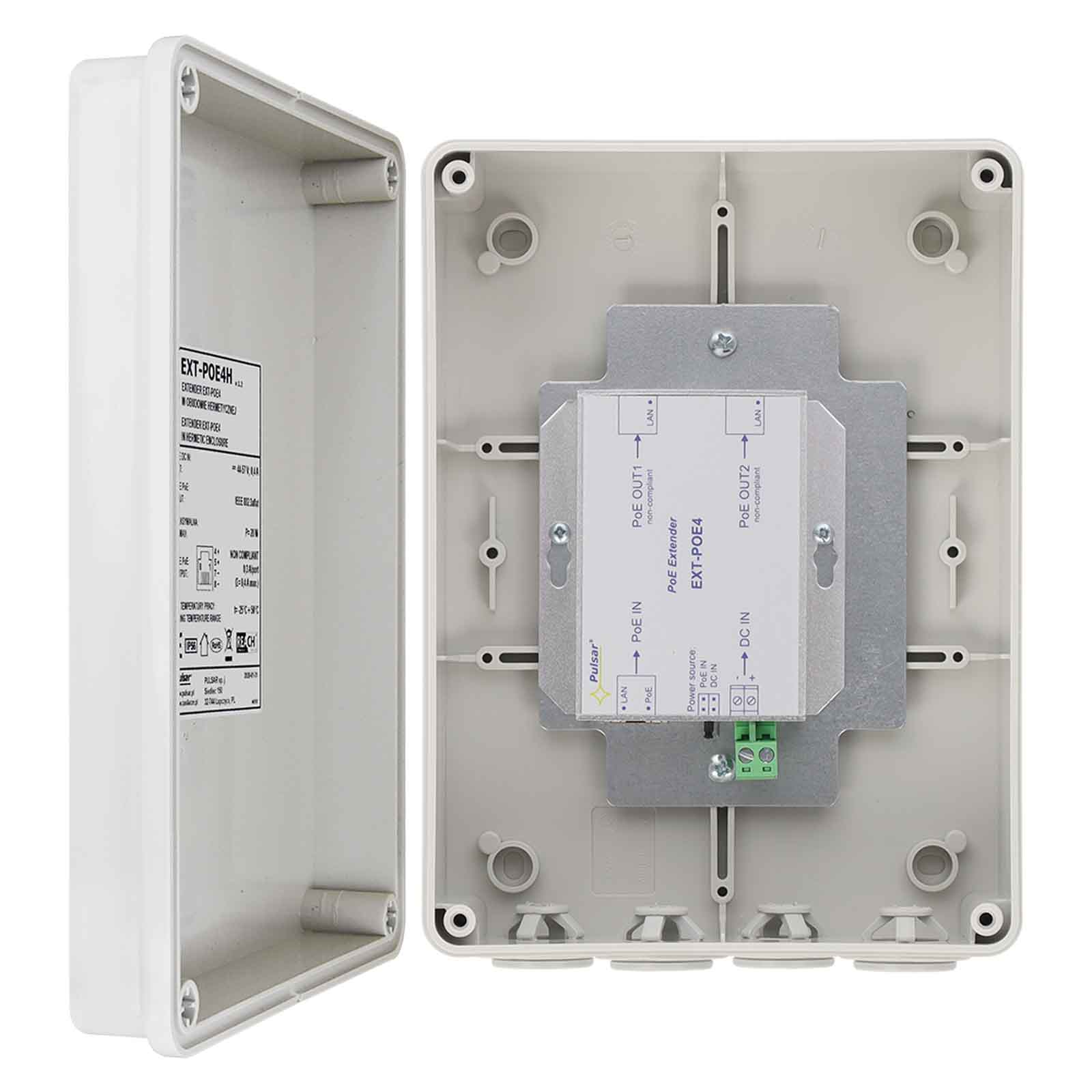

Extender może być zasilany z urządzenia zgodnego ze standardem PoE (wejście PoE IN) lub z zewnętrznego zasilacza o napięciu 44-57 V DC (wejście DC IN). Wybór źródła zasilania odbywa się za pomocą zworki Power Source. Napięcie wyjściowe oraz dane dostępne są na wyjściach PoE OUT1, PoE OUT2, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie PoE. Maksymalny prąd obciążenia wynosi 0,3 A/port (sumarycznie=0,4 A max.). Do przesyłu zasilania na portach PoE OUT1, PoE OUT2 wykorzystane są pary 4/5 (+) 7/8(-), które zgodnie ze standardem sieci Ethernet nie są używane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).
Uwaga: Urządzenie nie może być stosowane w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych.
Najważniejsze cechy:
- Zakres napięcia wejściowego 44÷57 V DC
- Możliwość zasilania ze switcha PoE lub zewnętrznego zasilacza
- Wejście PoE IN zgodne ze standardem IEEE802.3af/at
- 2x Wyjścia PoE OUT
- Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100 metrów
- Przeznaczony do pracy w sieciach 10/100Mb/s
- Sygnalizacja optyczna stanu pracy
- Możliwość montażu na słupie (wymaga zastosowania adaptera OZB2)
- Zabezpieczenia: przepięciowe (wejście PoE), przeciążeniowe OLP, przeciwzwarciowe SCP

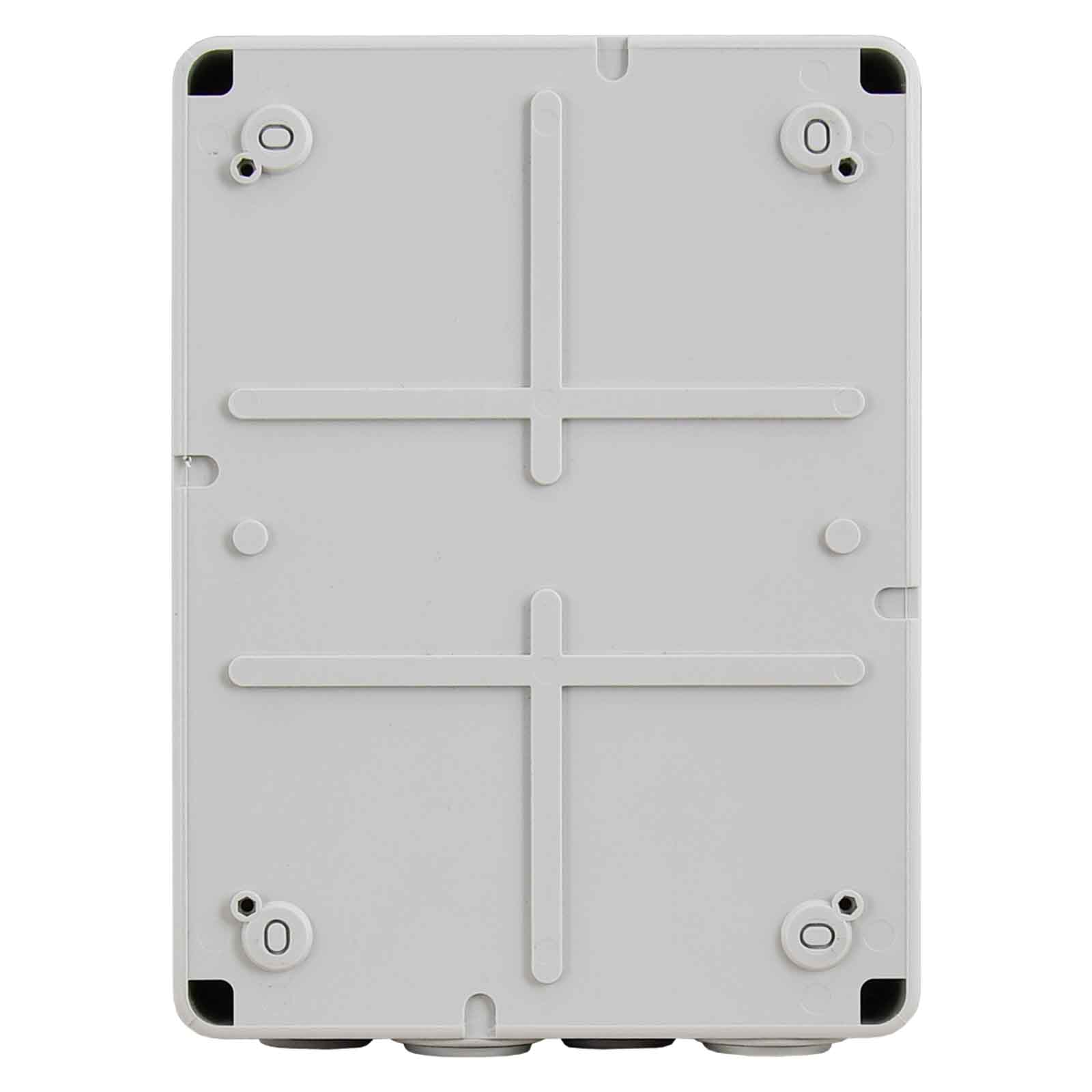

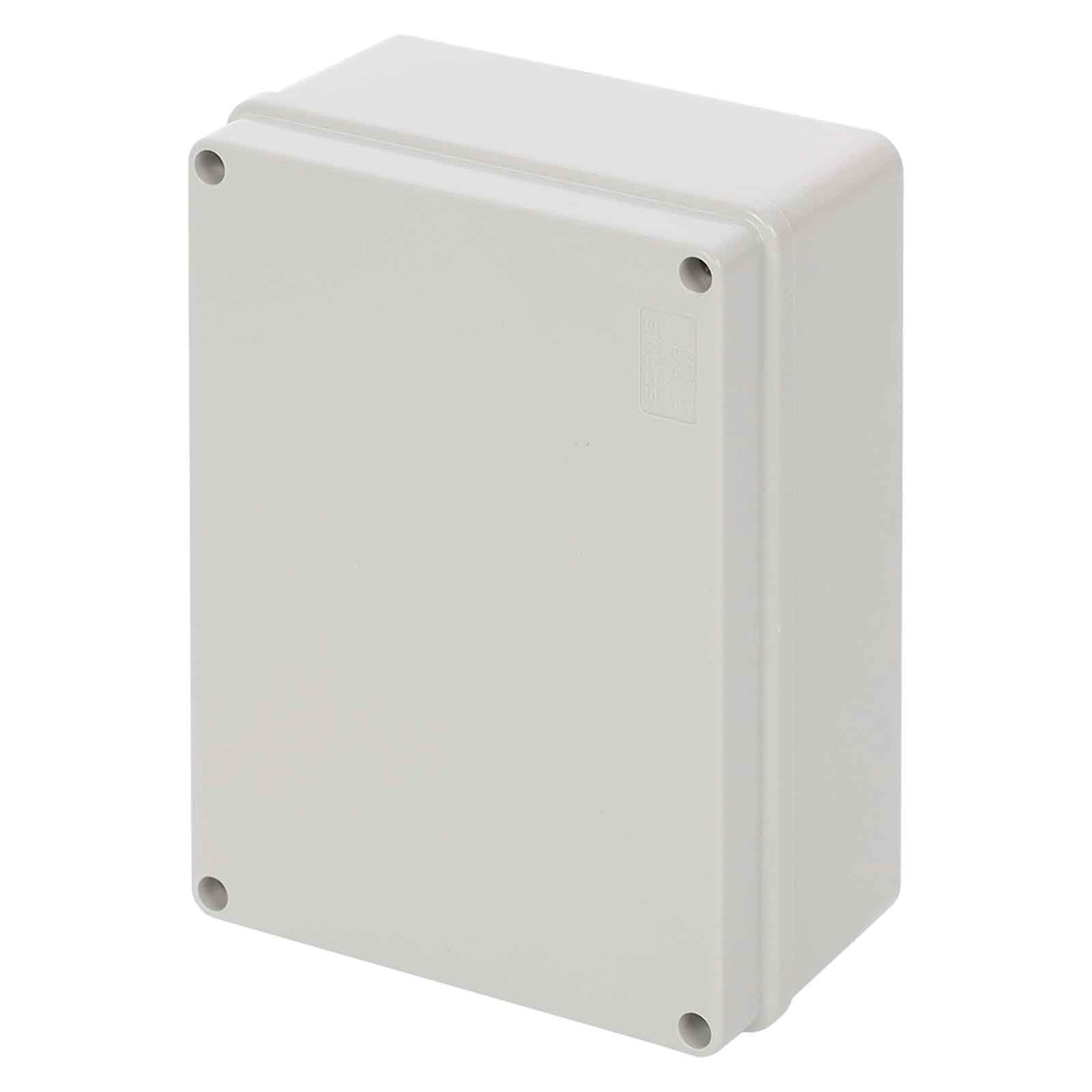

- Obudowa hermetyczna IP56
|
EXT-POE4H
|
|
|
Zasilanie
|
Zgodne z 802.3af/at (44÷57VDC) |
|
Pobór prądu przez układy modułu
|
<30mA |
|
Moc modułu
|
20W max |
|
Napięcie wyjściowe
|
Zgodne z napięciem zasilania |
|
Prąd wyjściowy
|
0,3A na port (Σ=0,4A max.) |
|
Wejściowe pary zasilające PoE IN
|
1/2 (+) 3/6(-)
4/5 (+) 7/8 (-) |
|
Wymiary
|
198 x 148 x 78 mm |
|
Zabezpieczenie
|
Zabezpieczenie przeciążeniowe OLP, Zabezpieczenie przeciwzwarciowe SCP
2x PTC 0,5A, bezpiecznik polimerowy |
|
Optyczna sygnalizacja pracy
|
Dioda LED LAN (żółta) – stan połączenia sieci LAN
Dioda LED PoE (zielona) – obecność napięcia na wej/wyj. zasilania |
|
Warunki pracy
|
-25ºC÷50ºC |
|
Średnica przewodu
|
6÷13 mm |
|
Złącza
|
Wejście zasilania DC IN: Ø0,5÷2,1 (AWG 24-12) 0,5÷1,5 mm2
Wejście/wyjście PoE: RJ45 8P8C |
|
Waga netto/brutto
|
0,55kg / 0,62kg |
|
Temperatura składowania
|
-25ºC...+60ºC |
|
Certyfikaty, gwarancja
|
CE, RoHS, 1 rok od daty produkcji |
