UPLink EPON OLT EP4440-BT 4x PON 4x GbE 4x SFP+ (wkładki PX20++)

UPLink EPON OLT EP4440-BT terminal OLT :: wisp.pl

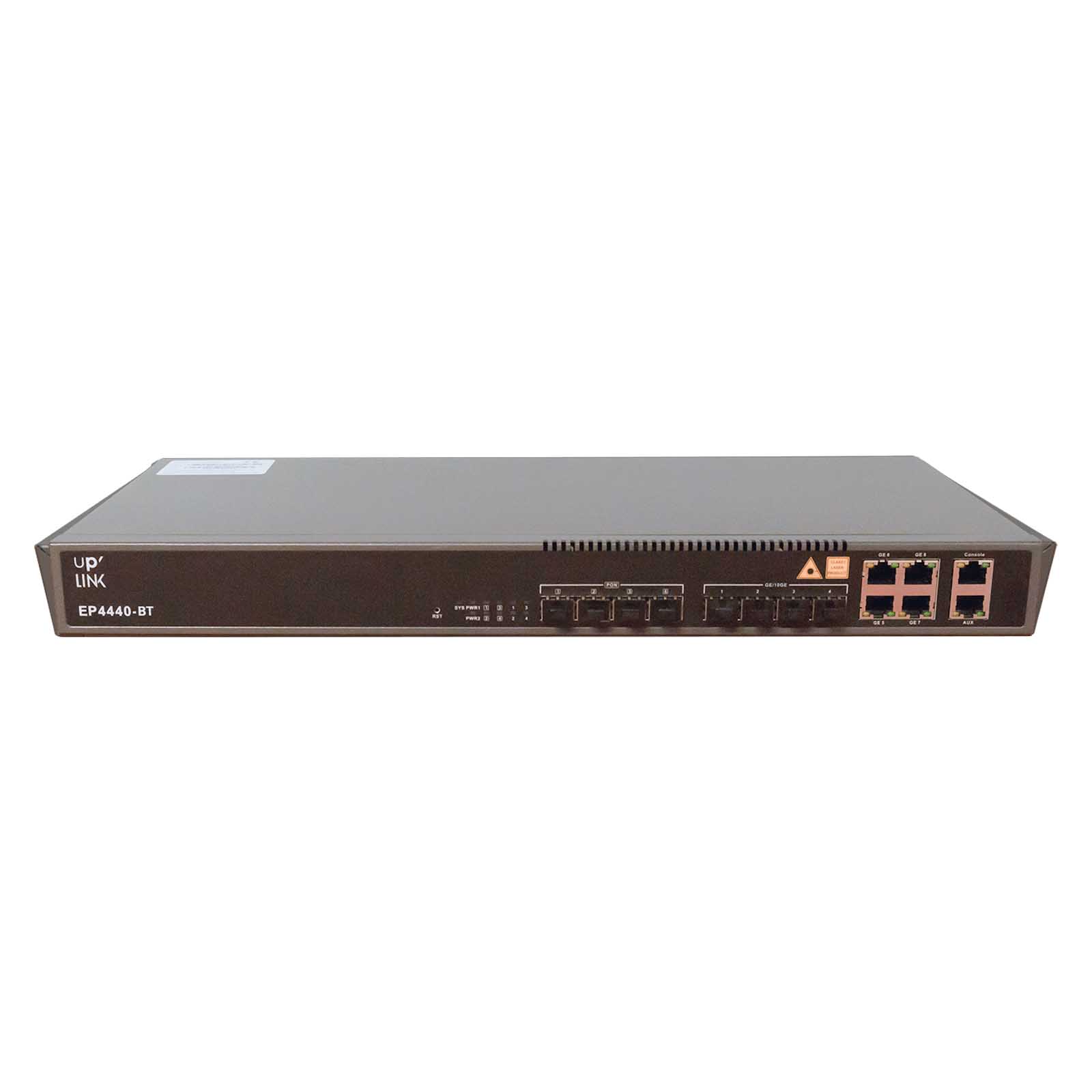

UPLink EP4440-BT to terminal OLT przeznaczony do pracy w pasywnej sieci światłowodowej EPON. Został wyposażony w 4 sloty PON oraz porty uplinkowe - 4x gigabit Ethernet (10/100/1000 Mb/s) i 4x SFP+ (1/10 Gb/s). Oprócz tego posiada również porty do zarządzania - 1x fast Ethernet (AUX) i 1x konsola RJ45. W zestawie dołączono kabel konsolowy z RJ45 na RS232 oraz wkładki PX20++.

Terminal obsługuje transmisję typu EPON - maksymalny split na port wynosi 1x64, a przepustowość to symetrycznie 1,25 / 1,25 Gb/s. Zarządzanie odbywa się poprzez graficzny interfejs Web lub linię komend CLI. W wygodny sposób można zarządzać terminalami klienckimi, OLT udostępnia również zaawansowane zarządzanie Layer 3, w tym routing oraz RIP / OSPF. OLT doskonale nadaje się do dostarczania usług FTTH typu triple play - z internetem, telefonem i telewizją. Wspiera IGMP Snooping, z powodzeniem można go wykorzystać do transmisji IPTV multicast. Terminal EPON cechuje się doskonałym stosunkiem jakości do ceny - niewielkim kosztem możesz stworzyć sieć FTTH o dużej przepustowości. Świetnie sprawdzi się w lokalizacjach, w których nie ma wielu potencjalnych abonentów, np. w wiejskiej zabudowie rozproszonej lub na małych osiedlach.

UPLink EP4440-BT to terminal nadawczy przeznaczony do pasywnej sieci światłowodowej EPON. Do jednego portu przy pomocy splitterów optycznych możesz podłączyć maksymalnie 64 abonentów (split wynosi 1:64). Dzięki temu EP4440-BT umożliwi łącznie obsługę do 256 klientów. Przepustowość transmisji EPON wynosi symetrycznie 1,25 Gb/s na port, zarówno przy wysyłaniu, jak i odbieraniu danych.

Zarządzać terminalem można w wygodny sposób, poprzez graficzny interfejs dostępny z poziomu przeglądarki internetowej. Znajdują się w nim wszystkie najważniejsze ustawienia, w tym konfiguracja portów uplinkowych, VLANów, ustawianie profili oraz autoryzowanie terminali klienckich. Nie ma konieczności nauki terminala CLI! Oprogramowanie oprócz podstawowych funkcji udostępnia również zarządzanie w warstwie Layer 3, w tym m. in. routing, RIP i OSPF.

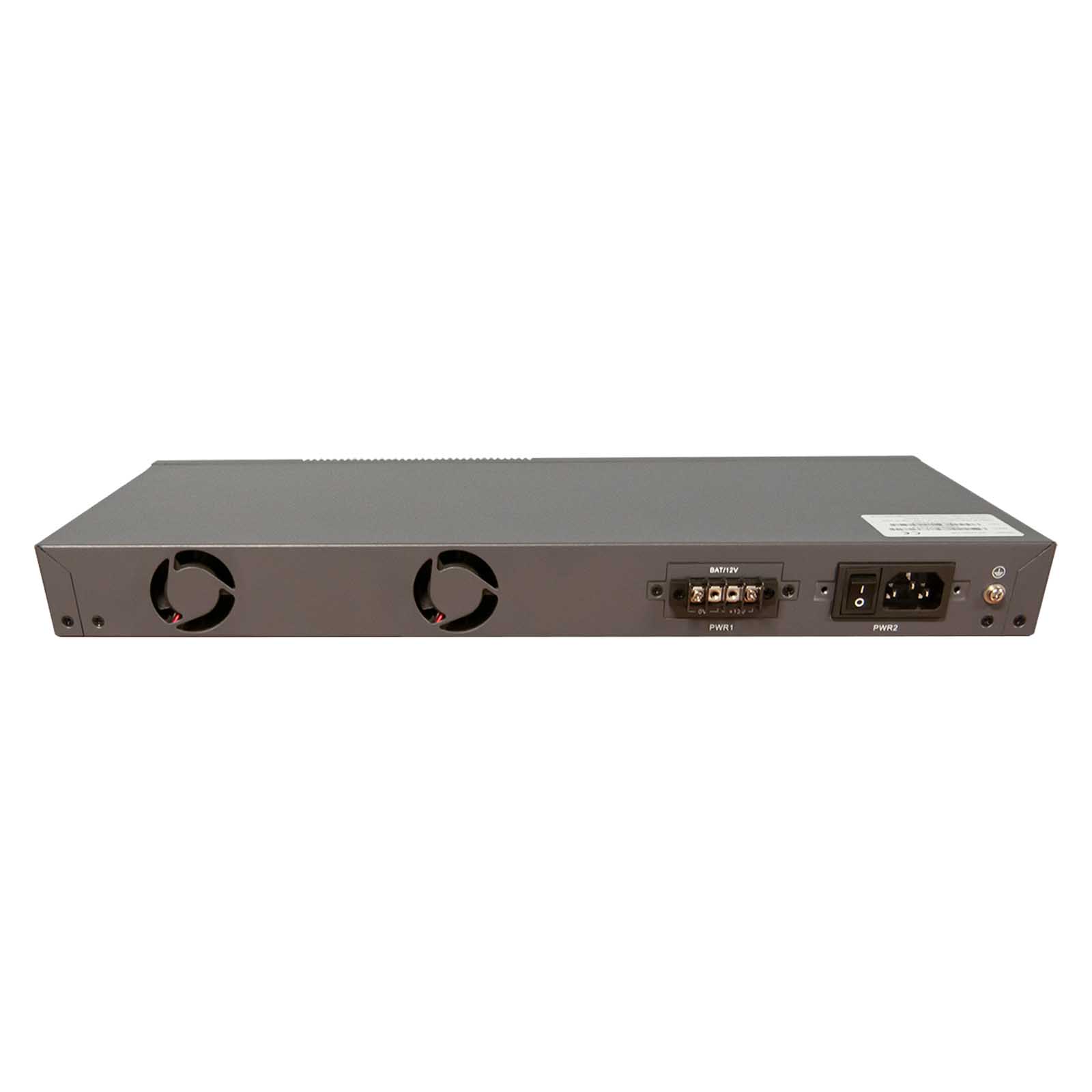

Terminal został wyposażony w zasilacz AC oraz dodatkowe wejście, do którego można podłączyć akumulator 12 V DC. Urządzenie w przypadku awarii głównego łącza zasilania przechodzi w tryb bateryjny, tym samym zapewnia ciągłość pracy, nawet przy zaniku zasilania. Po powrocie prądu terminal OLT będzie ładował podłączony akumulator. Zastosowano chłodzenie aktywne, wyloty powietrza są umieszczone z tyłu. Obudowa została przystosowana do standardu Rack 19". Maksymalny pobó mocy wynosi zaledwie 35 W, o wiele mniej niż w przypadku dużych terminali OLT.

Wkładki SFP klasy PX20++ w zestawie

W zestawie znajdują się 4x wkładki EPON SFP klasy PX20++ przystosowane do terminala EP4440-BT. Są to standardowe moduły wykorzystywane w tego typu transmisji. Moc nadawcza (Tx) wynosi 2,5 - 7 dBm, a czułość odbioru (Rx) do -30 dBm. Używając tych modułów możesz uzyskać pełny split oferowany przez standard EPON (1x64), bez obawy o to, że przy którymś z abonentów zabraknie mocy optycznej.

Najważniejsze cechy:

4x gigabitowe porty Ethernet (uplink)
4x sloty na wkładki SFP+ (uplink)
4x sloty na wkładki SFP - porty PON (downlink)
2 porty zarządzania - fast Ethernet i konsola
przepustowość portu EPON - 1,25 Gb/s
maksymalnie 256 podłączonych użytkowników przy splicie 1:64
możliwość zdalnego zarządzania i konfigurowania terminali klienckich
wbudowany zasilacz AC
możliwość podłączenia akumulatora 12 V (maks. 40Ah)

UPLink EP4440-BT
Porty uplinkowe
Liczba portów gigabit Ethernet 10/100/1000 Mb/s	4
Liczba slotów SFP 1 Gb/s	0
Liczba slotów SFP+ 1/10 Gb/s	4
Porty EPON
Liczba slotów PON	4
Rodzaj slotów	SFP
Porty do zarządzania
Port AUX (out-band)	1x fast Ethernet
Port konsolowy	1x RJ45
Pozostałe właściwości
Wymiary	442 x 200 x 43 mm
Waga	3,2 kg
Zasilanie	Wbudowany zasilacz AC 100 - 240 V AC, 47 / 63 Hz Możliwość podłączenia akumulatora 12 V (Max 40Ah)
Maksymalny pobór mocy	35 W
Dopuszczalna temperatura pracy	Od 0 do 50 st. C
Dopuszczalna temperatura przechowywania	Od -40 do 85 st. C
Dopuszczalna wilgotność powietrza	5%-90% niekondensująca
Zarządzanie	EMS TR-069 VACS Web UI SNMP Telnet CLI

Wkładki ZP5432033-PCS
Transmitowanie (Tx)
Moc optyczna	Minimalnie 2,5 dBm Maksymalnie 7 dBm
Długość fali	Minimalnie 1480nm Maksymalnie 1500nm
Współczynnik ekstynkcji	9 dB
SMSR	30 dB
Przepustowość	1,25 Gb/s
Odbieranie (Rx)
Czułość	Maksymalnie -30 dBm
Przepustowość	1,25 Gb/s
Saturacja mocy optycznej	-8 dBm
Pozostałe cechy
Temperatura pracy	Od -5 do 70 st. C
Temperatura przechowywania	Od -40 do 85 st. C
Napięcie zasilania	3,1 - 3,5 V
Pobór prądu	Maks. 350 mA
