NOWOŚĆ

USR-DR164

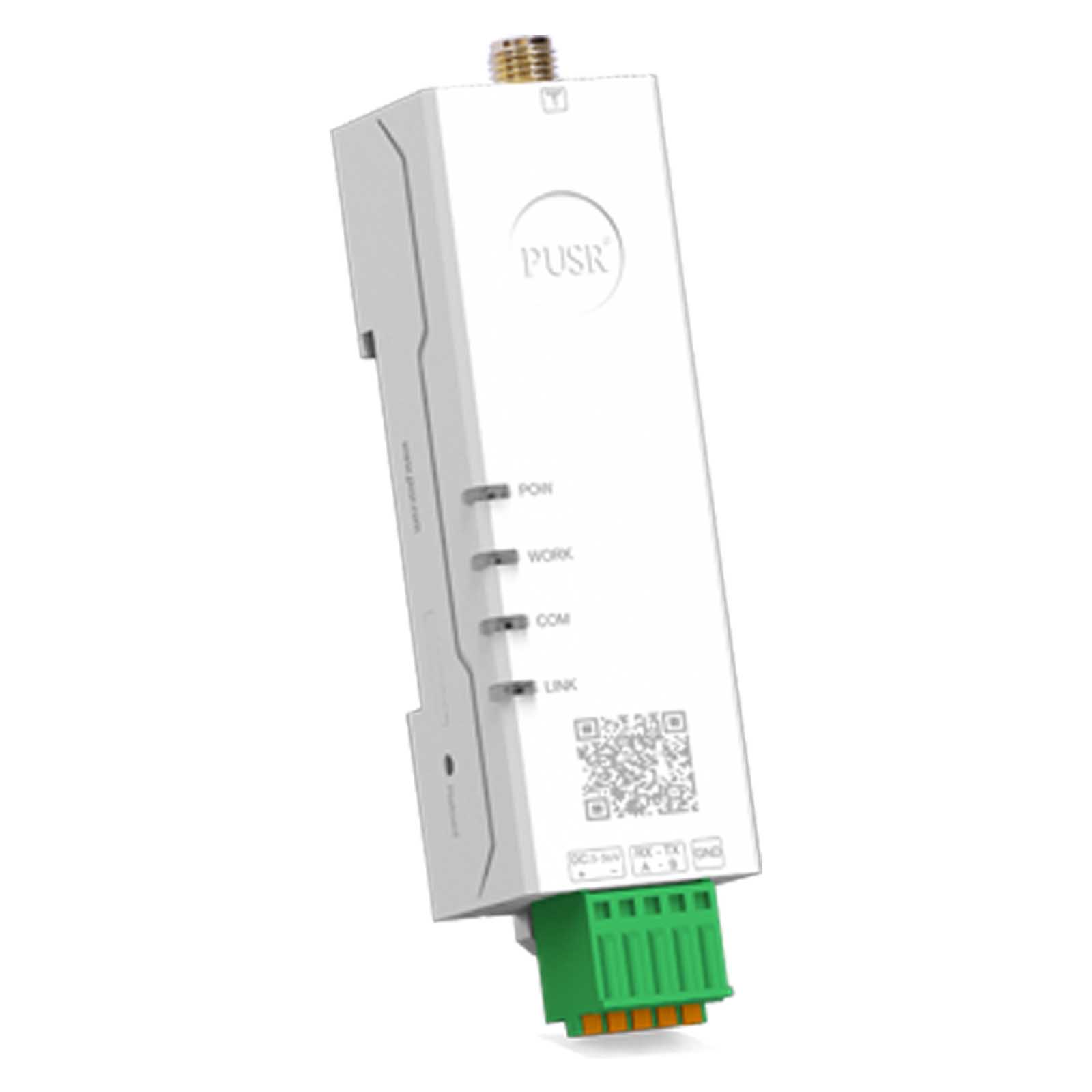

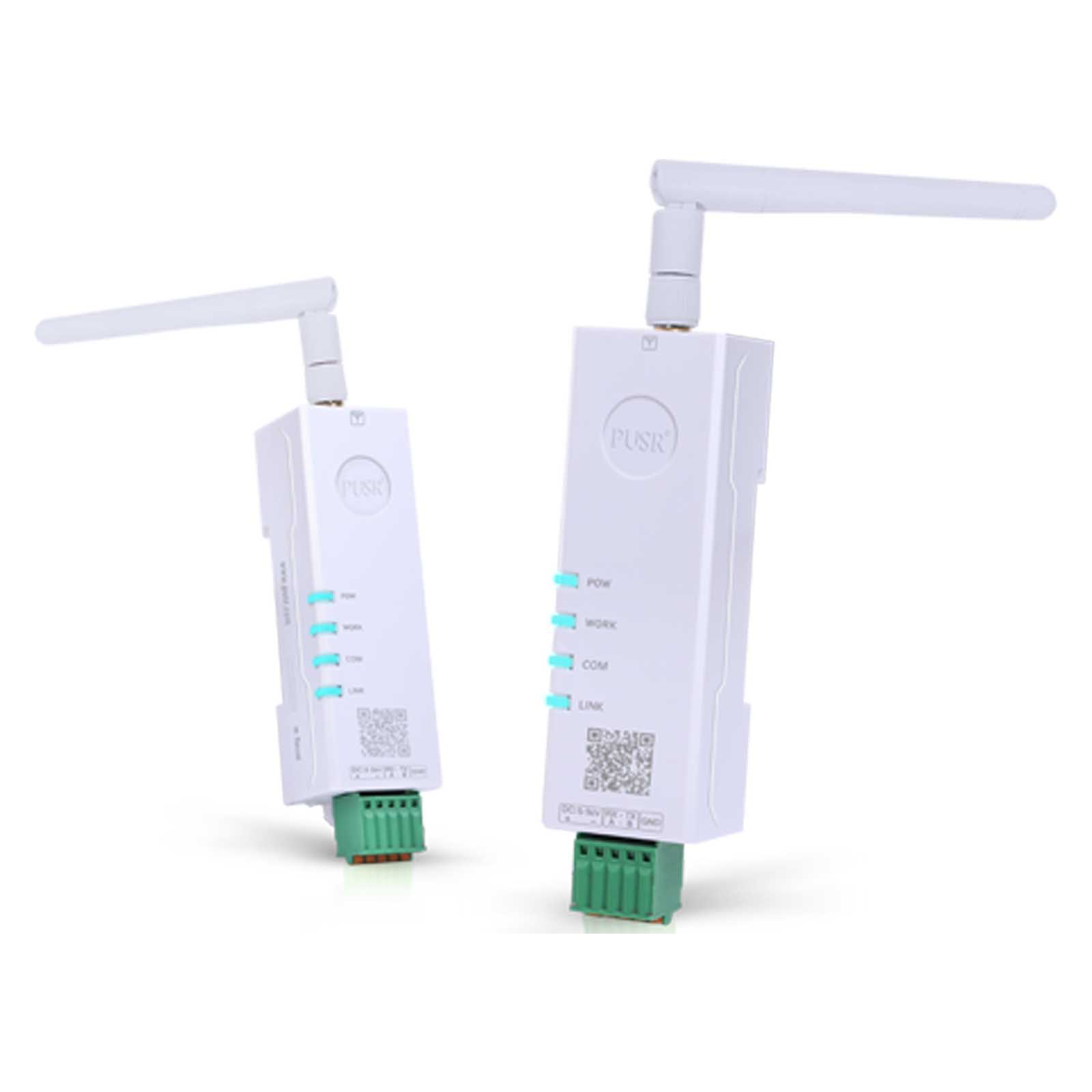

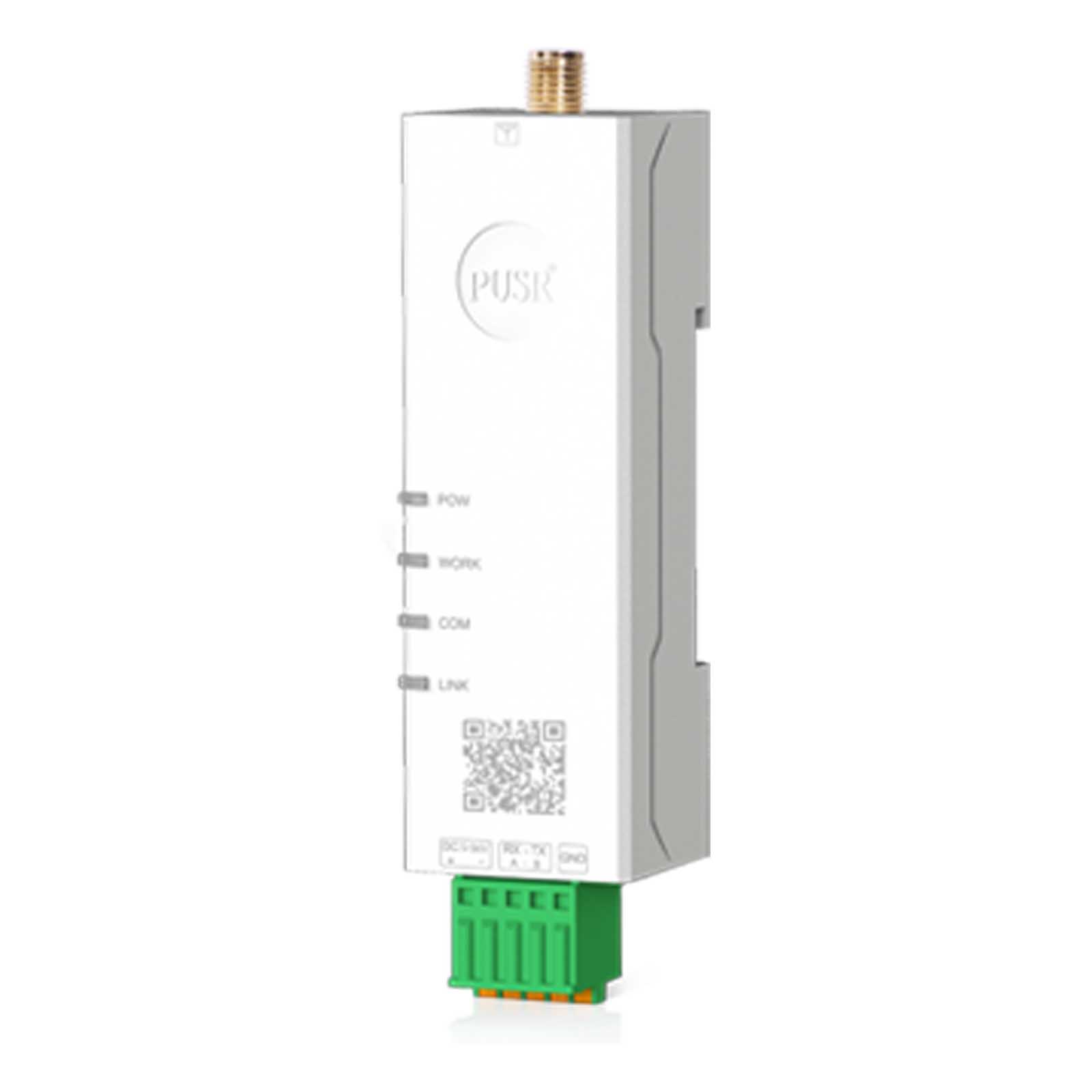

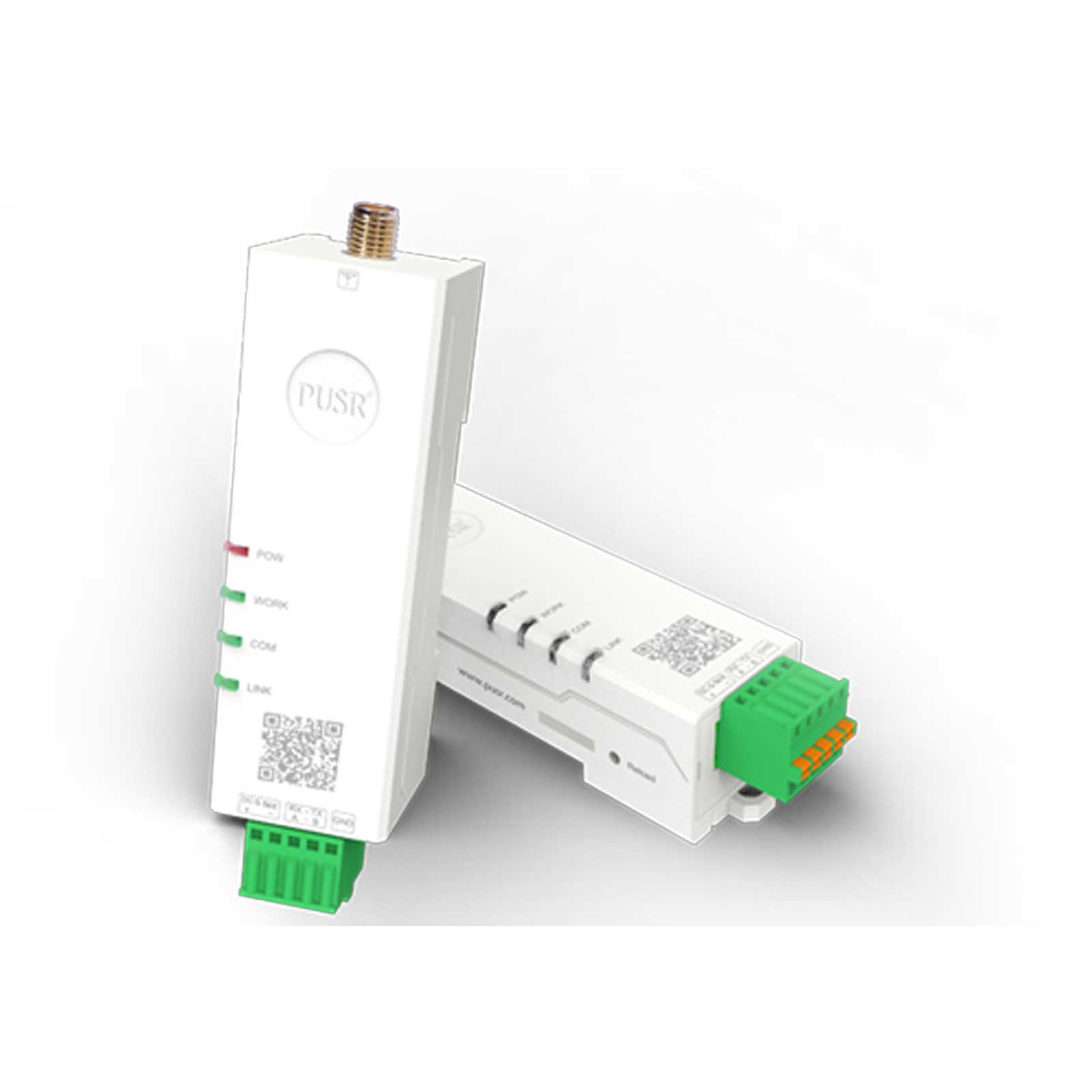

USR-DR164 to przemysłowy media konwerter RS485 na dwupasmowe WiFi 2,4GHz i 5,8GHz w obudowie do montażu na szynie DIN. Urządzenie zapewnia przeźroczystą transmisję danych. Obsługuje protokoły Modbus RTU oraz TCP/UDP/HTTP/IPV4/ICMP/DHCP/ARP.

USR-DR164 to ultra-mały, dwuzakresowy serwer szeregowy WiFi z jednym portem szeregowym. Może realizować przezroczystą transmisję między RS485 a urządzeniem WiFi. Obsługuje WiFi 2.4G i 5.8G, kompatybilne ze standardem IEEE 802.11 a/b/g/n.

USR-DR164 konwerter szeregowy na dwuzakresowe WiFi

USR-DR164 to ultra-mały, dwuzakresowy serwer szeregowy WiFi z jednym portem szeregowym. Może realizować przezroczystą transmisję między RS485 a urządzeniem WiFi. Obsługuje WiFi 2,4G i 5,8G, kompatybilne ze standardem IEEE 802.11 a/b/g/n. Dzięki WiFi 2,4 G ma większy zasięg sygnału, podczas gdy dzięki WiFi 5,8 G ma dużą prędkość i lepszą odporność na zakłócenia sygnału. Szeroka temperatura pracy, montaż na szynie DIN, bogaty protokół, taki jak MQTT/TCP/UDP/HTTP, konwersja Modbus TCP/RTU i inne funkcje sprawiają, że jest on szeroko stosowany w inteligentnych fabrykach, inteligentnych magazynach, inteligentnych systemach medycznych, inteligentnym transporcie, automatyce przemysłowej i innych scenariuszach.

Serial na WiFi, dwukierunkowa transmisja danych

Dzięki konwerterowi szeregowemu na WiFi tradycyjne urządzenia szeregowe mogą być podłączone do sieci lokalnych i Internetu, a następnie użytkownicy mogą przekształcić tradycyjne urządzenie szeregowe w urządzenie LoT w celu zdalnego monitorowania / sterowania.

Dwuzakresowe WiFi, ochrona przed zakłóceniami, szeroki zasięg

Dla 2.4 GHz: Zasięg transmisji może wynosić do 200 metrów w otwartym środowisku
Dla 5.8 GHz: Posiada anty-interfejs i wysoką prędkość transmisji, może dobrze działać w złożonym środowisku

Bramka Modbus

Połączenie ze sterownikiem PLC, systemem SCADA lub prywatnym serwerem użytkownika w celu uzyskania lokalnego lub zdalnego sterowania.

Modbus RTU do Modbus TCP
Multi-Host Modbus Polling

Tryby pracy WiFi

Tryb AP: Umożliwia urządzeniom sieciowym dostęp do USR-DR162 przez Wi-Fi
Tryb STA: USR-DR162 uzyskuje dostęp do innych sieci za pośrednictwem Wi-Fi jako urządzenie sieciowe
Tryb AP+STA: Praca w trybie AP i STA jednocześnie

Metody konfiguracji urządzenia

Polecenie AT: Obsługiwane jest szeregowe polecenie AT i sieciowe polecenie AT
Wbudowana strona internetowa: Przyjazny dla użytkownika interfejs, przejrzyste parametry
Aplikacja APlink: umożliwia szybki dostęp do sieci

Konstrukcja o wysokiej niezawodności

Ochrona Watchdog: Sprzętowy i programowy podwójny watchdog zapewniający stabilną pracę
Klasa ognioodporności: V0, spalanie zatrzymuje się w ciągu 10 sekund na pionowej części, pozwalając na krople plastiku, które nie są zapalane
Szeroki zakres temperatur pracy: -40 ℃ ~ 85 ℃, konstrukcja klasy przemysłowej, stabilna praca w trudnych warunkach
Szeroki zakres zasilania: DC 5-36V

Inteligentne rozwiązania

W scenariuszu fabrycznym stan pracy, informacje o usterkach, informacje o produkcji itp. sprzętu mogą być przesyłane do zdalnego serwera za pośrednictwem USR-DR164/162 w celu zdalnego zarządzania i sterowania sprzętem na miejscu. Dzięki platformie zdalnego zarządzania użytkownicy mogą skutecznie poprawić możliwość kontroli procesu produkcyjnego, terminowe i dokładne gromadzenie danych sprzętu, zmniejszyć koszty produkcji i konserwacji.

Najważniejsze cechy:

Rozmiar „szminki”
Dwuzakresowe WiFi: 2.4GHz + 5.8GHz
Bogate protokoły: TCP/UDP/HTTP/MQTT/IGMP
Brama Modbus: Konwersja Modbus TCP/RTU, Modbus RTU do JSON
Łatwa konfiguracja: Polecenie AT, wbudowana strona internetowa, narzędzie konfiguracyjne
Interfejs szeregowy: RS485
Interfejs sieciowy: Ethernet 10/100 Mbps
Obsługiwane tryby: TCP Client, TCP server, UDP client, UDP server, HTTP client, MQTT client, IGMP
Napięcie zasilania: 5-36V DC
Montaż: na szynę DIN
Zakres temperatur pracy: -40°C do +85°C
Wymiary: 74 x 24 x 22 mm
Łatwa konfiguracja: Inteligentna aplikacja APlink

USR-DR164
Power Supply	DC: 5-36V, 2-pin push-type connector
Working Current	170-350mA@5V
Serial port
No.	USR-DR164:1 x RS485, 3-pin push-type connector.
Baud rates	1200-460800 bps
Data bits	5, 6, 7, 8
Stop bits	1, 2
Parity	NONE, ODD, EVEN, Mark, Space
Packaging Interval	Range: 10 ~ 1000ms, default: 20ms
Packaging Length	Range: 32 ~ 1400 bytes, default: 1400 bytes
Pull-up Resistor	2.2 KΩ(Only USR-DR164)
Protection	ESD, EFT, over-voltage protection
Wi-Fi
Standards & Frequency	IEEE 802.11a/b/g/n 2.4G: 2.412GHz-2.484GHz 5.8G: 5.17GHz-5.25GHz, 5.725GHz-5.835GHz
Working Mode	AP/STA/AP+STA
Tx power	2.4G: 802.11b: +17±1.5dBm(@11Mbps) 802.11g: +14±1.5dBm(@54Mbps) 802.11n: +14±1.5dBm(@HT20， MCS7) 5.8G: 15±1.5dBm (OFDM 6Mbps) 13±1.5dBm (OFDM 54Mbps) 12±1.5dBm (HT20 MCS7) 12±1.5dBm (HT40 MCS7)
Receive sensitivity	2.4G: 802.11b:-95 dBm (@1Mbps ,CCK) 802.11b:-85 dBm (@11Mbps ,CCK) 802.11g:-72 dBm (@54Mbps, OFDM) 802.11n:-70dBm (@HT20, MCS7) 802.11n:-67dBm (@HT40, MCS7) 5.8G: -90dBm (@6Mbps ,OFDM) -73dBm (@54Mbps ,OFDM) -70 dBm (HT20,MCS7) -67 dBm (HT40,MCS7)
Antenna	SMA female connector
Physical Property
Casing material	ABS, V0 rating
Dimensions	92 x 24 x 22mm (including terminal block connector)
Installation	DIN rail mounting
Operating temperature	-40℃～+85℃
Storage temperature	-40℃～+125℃
Operating humidity	5% ~ 95% RH, non-condensing
Storage humidity	1% ~ 95% RH, non-condensing
Software Function
Work mode	TCP Client, TCP server, UDP client, UDP server, HTTP client, MQTT client, IGMP
Modbus Gateway	Modbus RTU/TCP protocol conversion
IP	DHCP/StaticIP
Registration packet	√
Heartbeat packet	√
WiFi Encryption	WEP/WPA-PSK/WPA2-PSK
Encryption Methods	WEP64/WEP128/TKIP/AES
IOT PLATFORMS	PUSR cloud
User Configuring	Web console(HTTP), AT command, SmartAPLink
Others
Reset	Reset button 1>Press and hold for 4~15 to reset to factory settings 2>Quickly ouble-tap to enter SmartAPLink for networking
Indicators	Power, Work, COM, LINK
APPROVALS
Regulatory	CE/RED, RoHS, WEEE, FCC
