NOWOŚĆ

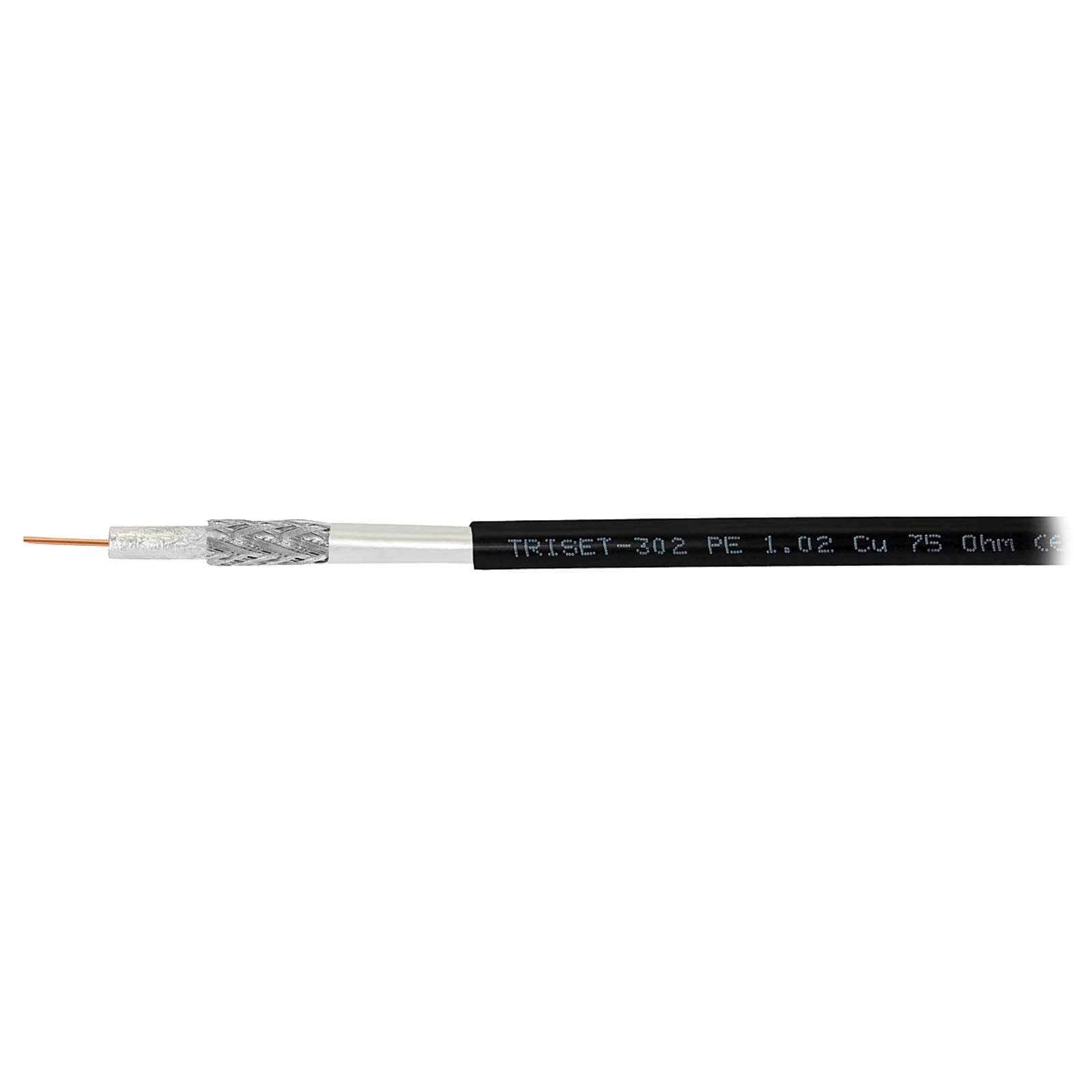

Przewód koncentryczny Triset-302 RG-6, Fca PE zewnętrzny, 1,02/4,8/7,0, 75 Ohm, 1m
Triset-302 Eca RG-6 to wysokiej jakości przewód koncentryczny Tri-Shield TRISET 302 Fca E1008 przeznaczony zarówno do instalacji indywidualnych, jak i zbiorczych. Z powodzeniem może być stosowany w instalacjach naziemnej telewizji cyfrowej DVB-T2, radia FM/DAB oraz systemach multiswitchowych (telewizja naziemna DVB-T2 oraz satelitarna DVB-S/S2). Kabel jest żelowany (zapobiega rozprzestrzenianiu się wilgoci wewnątrz przewodu) i wykonany w płaszczu PE (powłoka polietylenowa), jest przeznaczony do zastosowań zewnętrznych.
RG-6/TRISET 302 Fca typu Tri-shield, zewnętrzny wykonany w płaszczu PE przeznaczony do budowy instalacji RTV/SAT. Klasa reakcji na ogień zgodna z CPR - Fca.
Wysokiej jakości, potrójnie ekranowany kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,02 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny Przewód koncentryczny TRISET 302 Fca posiada 77% pokrycia oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych.
W przypadku równoległego układania wielu kabli oraz prowadzenia długich odcinków kablowych zalecane jest stosowanie przewodów z potrójnym ekranem. Skuteczne ekranowanie na długich dystansach niweluje prawdopodobieństwo powstania tzw. przesłuchów kablowych. Polegają one na indukowaniu się niepożądanych sygnałów w sąsiednich kablach. Uwidacznia się to na ekranie zakłóceniami obrazu - pikselozą i zamrażaniem scen - tak jak to ma miejsce w przypadku słabego sygnału lub sygnału o niskiej jakości.
Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych czy skrzynkach montażowych. Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych. Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.
Przewód koncentryczny Tri-Shield TRISET 302 Fca E1008 spełnia normę EN50117 w zakresie ekranowania (klasa A+) w paśmie częstotliwości 5 - 3000 MHz.
Przewód koncentryczny Tri-Shield TRISET 302 Fca E1008 jest zgodny z wymaganiami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej w sprawie "warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" z dnia 22 listopada 2012 roku w zakresie okablowania przeznaczonego do instalacji RTV/SAT. Rozporządzenie MTBiGM z dnia 6 listopada 2012 r. w § 192e pkt. 4 precyzuje następujące wymagania dla przewodów koncentrycznych w instalacjach teletechnicznych budynków zbiorowego zamieszkania.

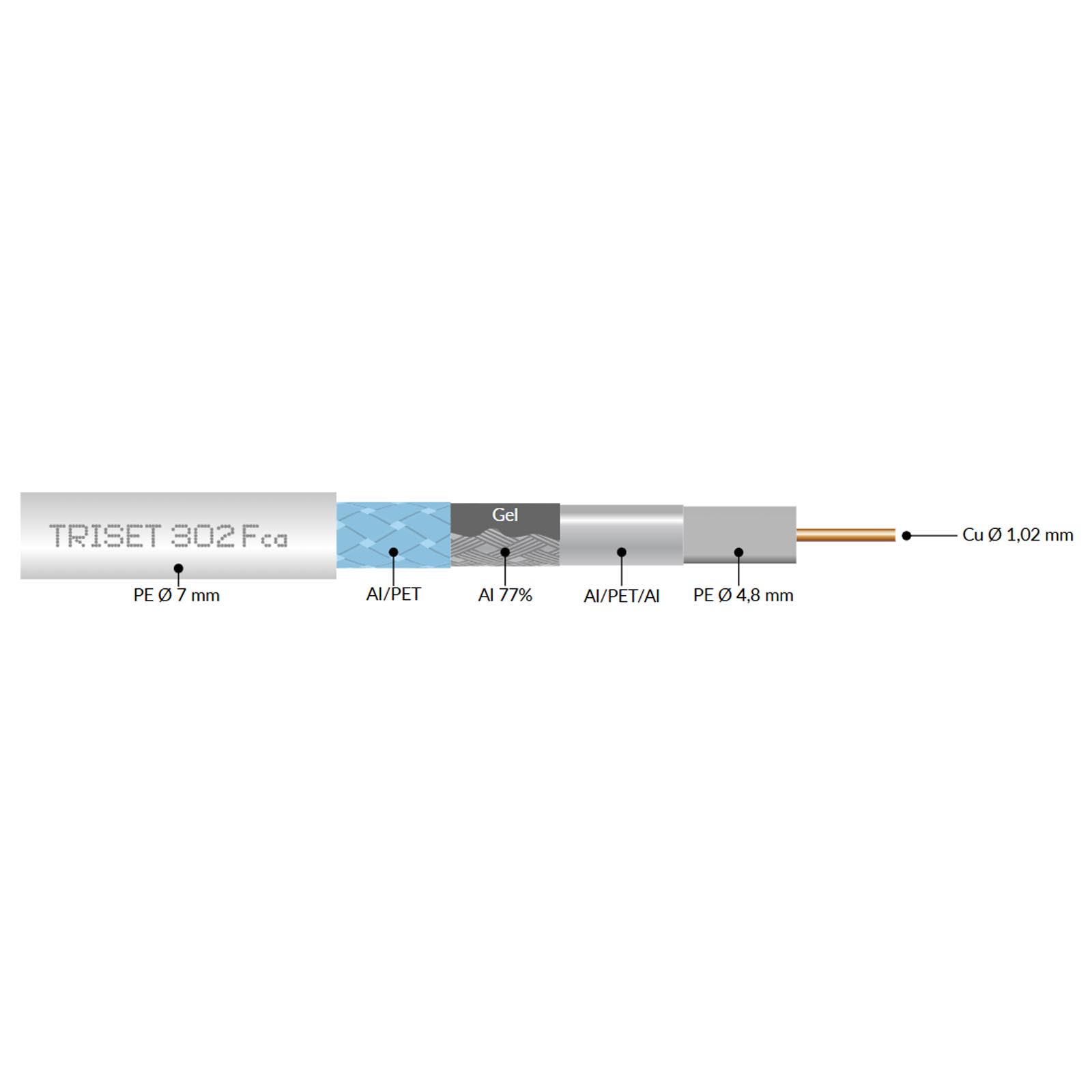

Przekrój przewodu Triset-302 Fca:
- żyła wewnętrzna wykonana z drutu miedzianego o średnicy 1,02 mm

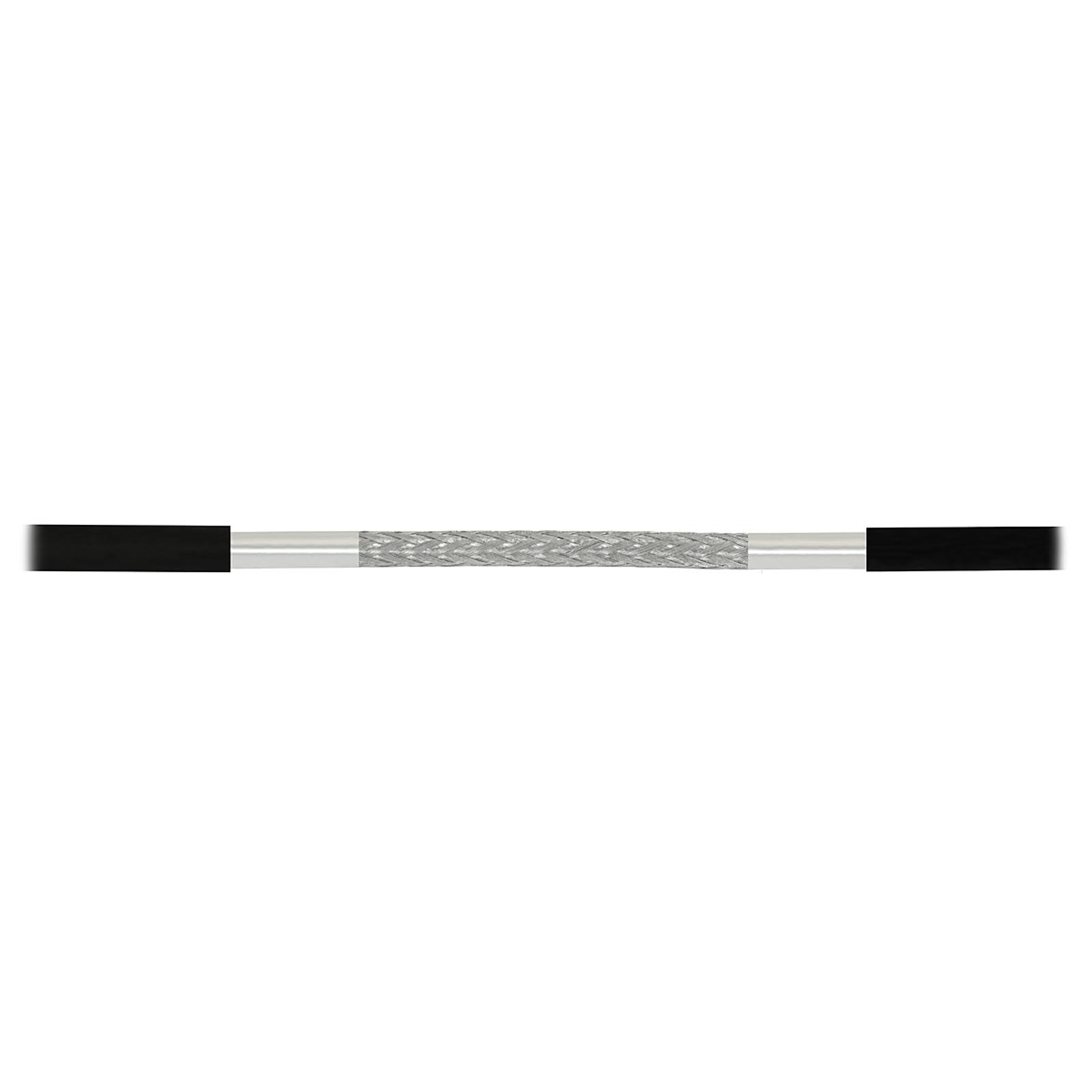

- potrójny ekran (pierwsza folia klejona Al/PET/Al + oplot 77% + druga folia Al/PET)
- PE o średnicy 7 mm
Najważniejsze cechy:
- Zgodny ze standardem class A+
- Klasa palności Fca
- Przewód typu RG-6
- Zgodny z wymaganiami rozporządzenia MTBiGM
- Miedziany rdzeń 1,02 mm
- Przewód o konstrukcji typu tri-shield - potrójny ekran
- Wykonany w płaszczu PE
- Kabel zewnętrzny
- Niska tłumienność
- Znakomite dopasowanie
- Wysoka skuteczność ekranowania - w paśmie częstotliwości do 2 GHz spełnia wymóg class A++
- Min. 77% pokrycia oplotem
|
TRISET 302 Fca
|
|
|
Długość przewodu
|
100 m |
|
Zastosowanie
|
zewnętrzny |
|
Klasa kabla
|
RG-6 |
|
Zgodność z Rozporządzeniem MTBiGM
|
Tak |
|
Klasa CPR
|
Fca |
|
Własności fizyczne
|
|
|
Impedancja
|
75 Ω |
|
Klasa ekranowania
|
A+ |
|
Impedancja transferowa TI
|
< 2,5 mΩ/m |
|
Żyła
|
miedziana |
|
Żyła
|
średnica 1,02 mm |
|
Dielektryk
|
spienienie fizyczne |
|
Dielektryk
|
średnica 4,6 mm |
|
Ekran
|
|
|
Ilość warstw
|
3 |
|
Pierwsza folia
|
przyklejona do dielektryka |
|
Pierwsza folia
|
materiał Al/PET/Al |
|
Oplot
|
materiał aluminium |
|
Oplot
|
średnica drutu 0,12 mm |
|
liczba drutów
|
16x8 szt. |
|
kąt nawinięcia
|
26,69 stopnie |
|
pokrycie
|
77% |
|
Druga folia
|
materiał AI/PET |
|
Płaszcz
|
materiał PE |
|
Płaszcz
|
średnica 7,0 mm |
|
kolor
|
czarny |
|
Własności elektryczne
|
|
|
Rezystancja w temperaturze 20 °C
|
32,12 Ω/km (ekran)
21,91 Ω/km (żyła) |
|
Pojemność
|
52,5 pF/m |
|
Własności mechniczne
|
|
|
Temperatura pracy
|
-30 do +70°C |
|
Temperatura układania
|
-10 do +40°C |
|

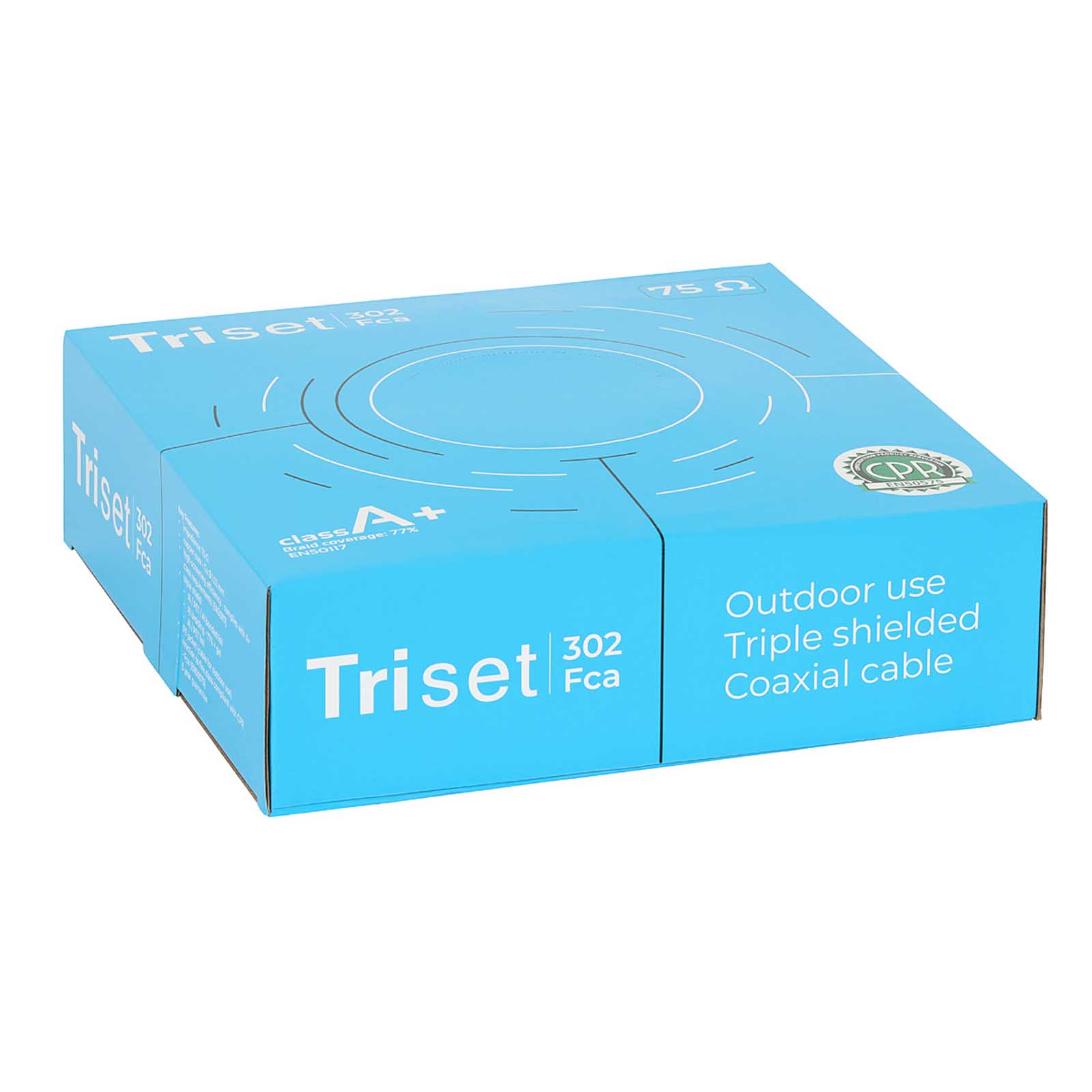

Pakowanie
|
|
|
Karton
|
długość przewodu 100 m |
