to stelaż zapasu kabla z regulacją szerokości. Minimalna szerokość wynosi 250 mm a maksymalna 450 mm.
Stelaż zapasu kabla ZK-PP450 posiada po 6 otworów na śruby, przy pomocy których można regulować szerokość. Odległość pomiędzy otworami to 20 mm. Ponadto stelaż zapasu kabla jest wyposażony w uniwersalny uchwyt na mufę światłowodową. Śruby, przy pomocy których montuje się mufę, znajdują się na prowadnicach, dzięki czemu minimalny rozstaw wynosi 70 mm a maksymalny 210 mm. Odległość pomiędzy uchwytami można regulować przy pomocy prowadnic, minimalna odległość wynosi 130 mm a maksymalna 265 mm. Stelaż zapasu kabla jest przystosowany do montażu nasłupowego przy pomocy taśmy stalowej lub metalowej opaski zaciskowej. Został wykonany z tworzywa sztucznego odpornego na promieniowanie UV.
UWAGA: Przedstawione na zdjęciach kabel, mufa i opaski zaciskowe są wyłącznie w celach poglądowych. Nie wchodzą w skład zestawu.
Uchwyt na mufę jest kompatybilny z mufami:
- FDB-0216P
- FDB-0216G3
- FDB-0216G3-B
- FDB-0216W
- FDB-0224G-CAS
- FDB-0224N
- FDB-0216G-CC
- FDB-0208X
- FDB-0216H

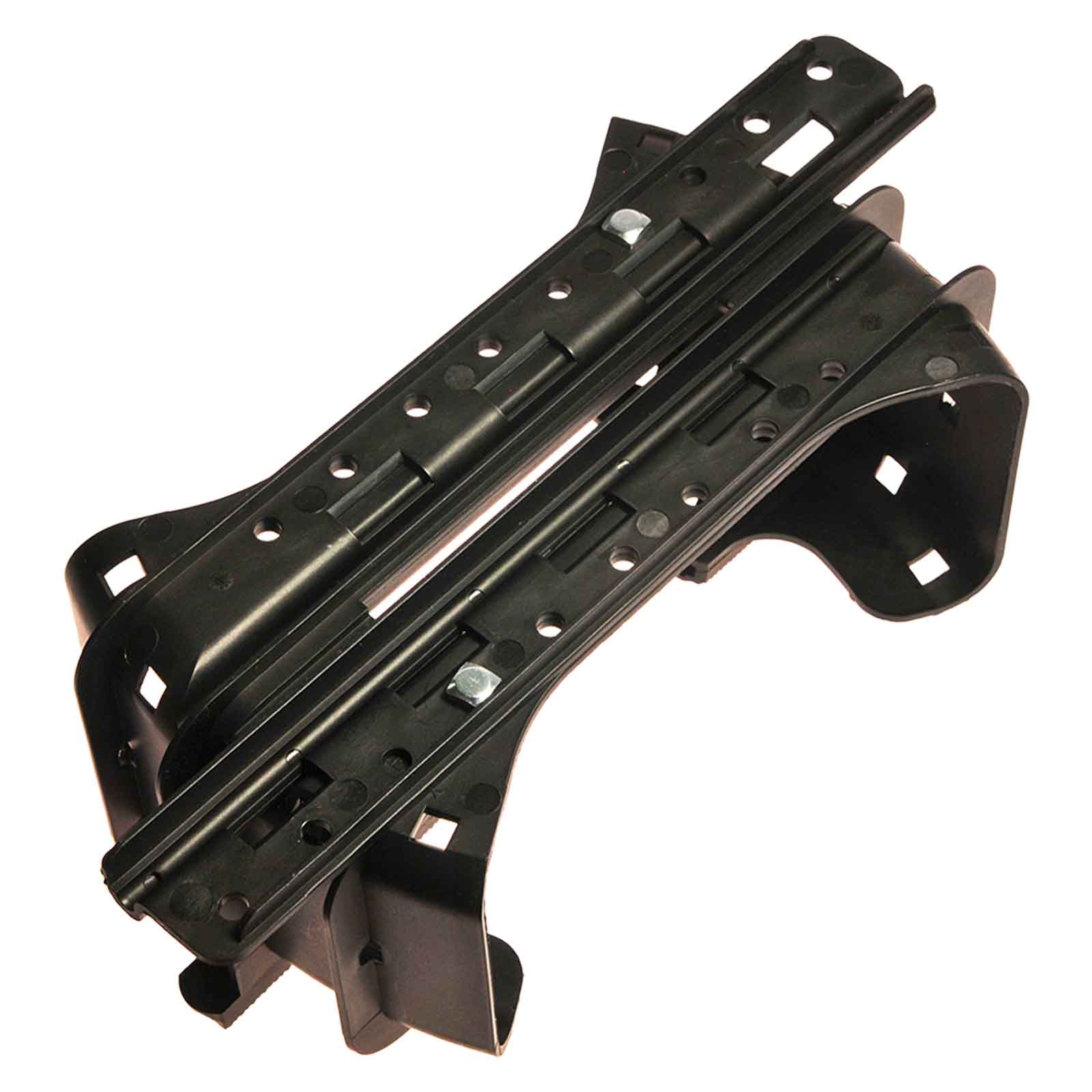

Regulacja szerokości 250-450 mm
Stelaż zapasu kabla ma możliwość regulowania szerokości w zakresie 250-450 mm. Dzięki tej funkcji można dostosować rozmiar stelażu do rodzaju stosowanego kabla tak, aby zachować odpowiedni promień gięcia. Regulacji dokonuje się w bardzo prosty sposób, korzystając z otworów montażowych (widocznych na zdjęciu). Odległość pomiędzy poszczególnymi otworami wynosi 20 mm.

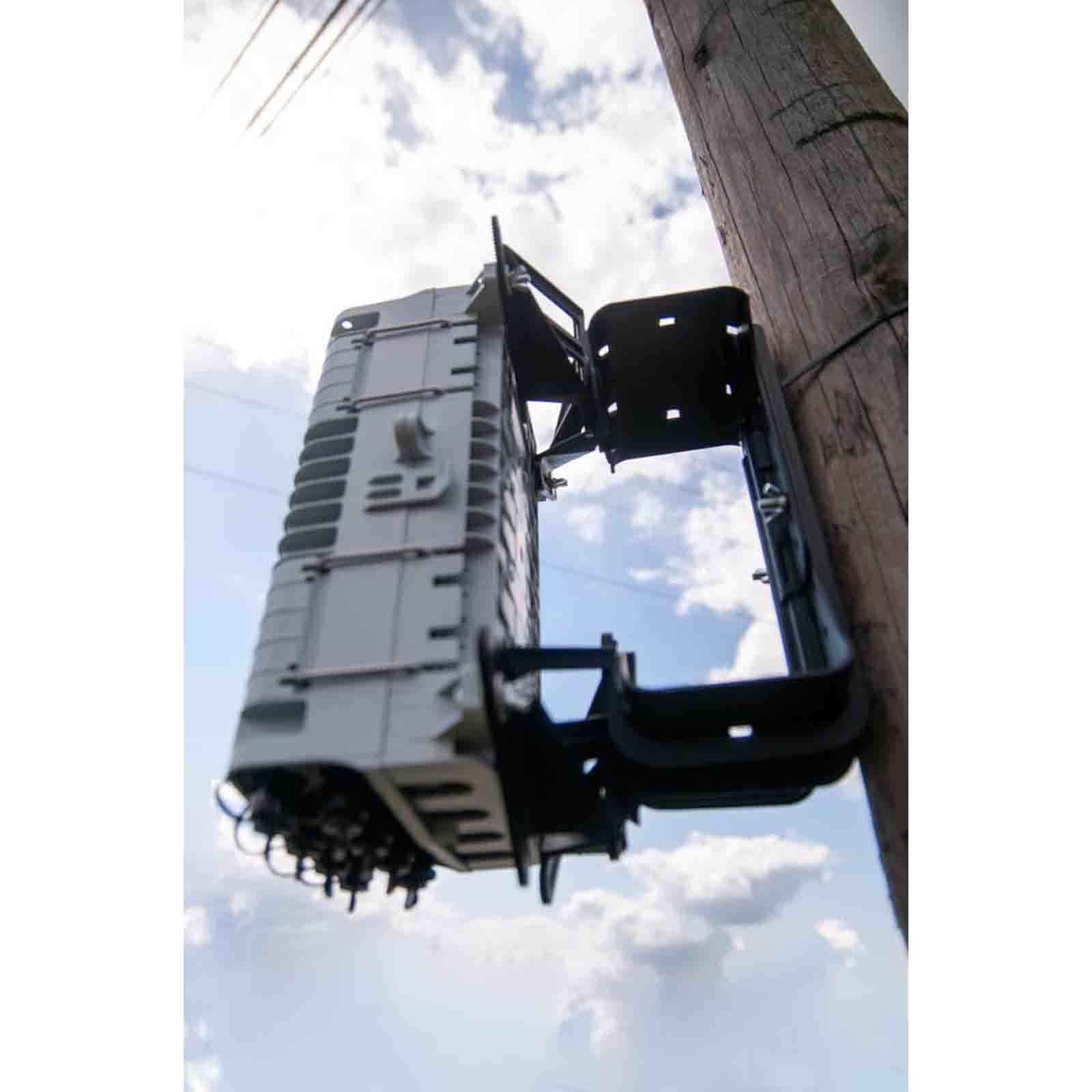

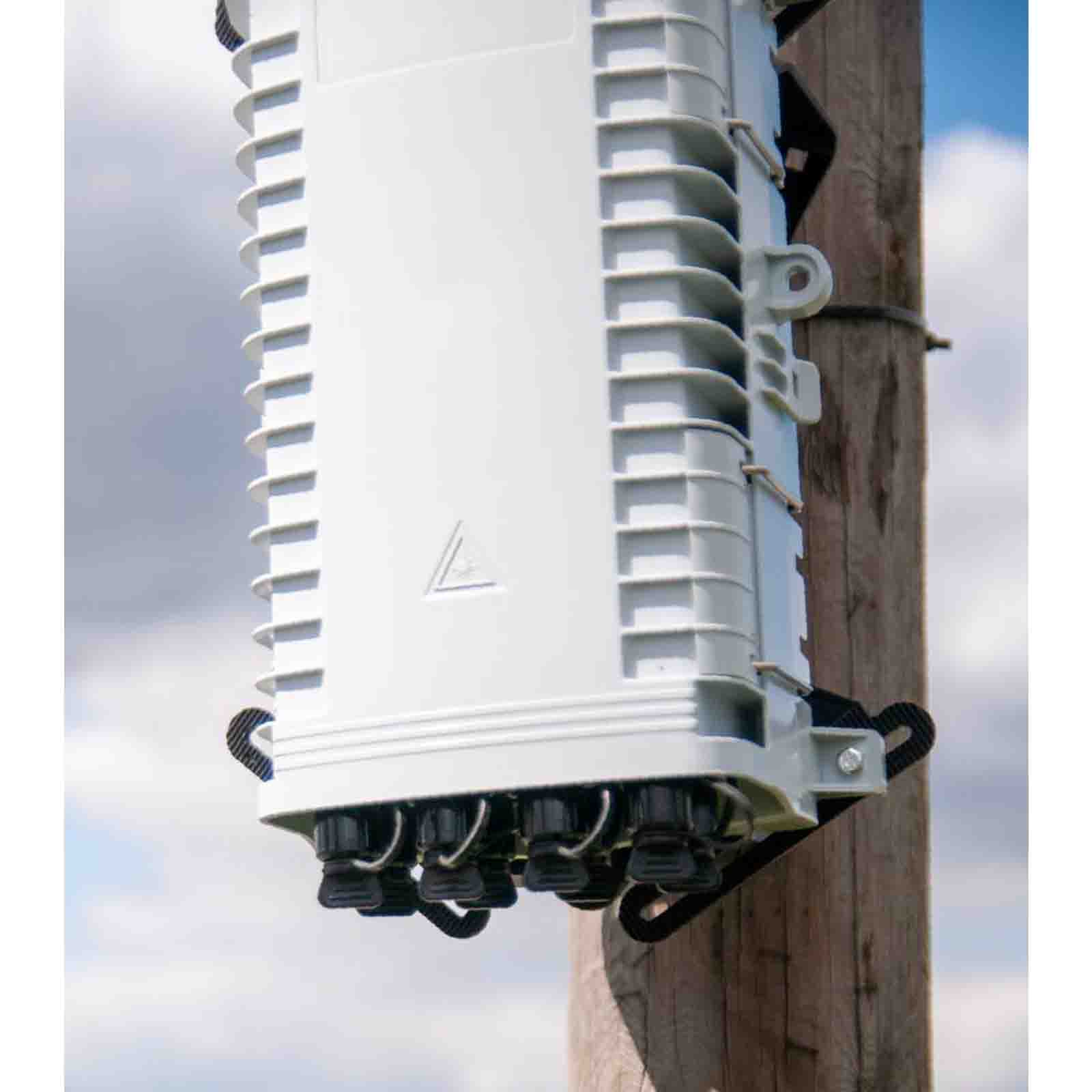

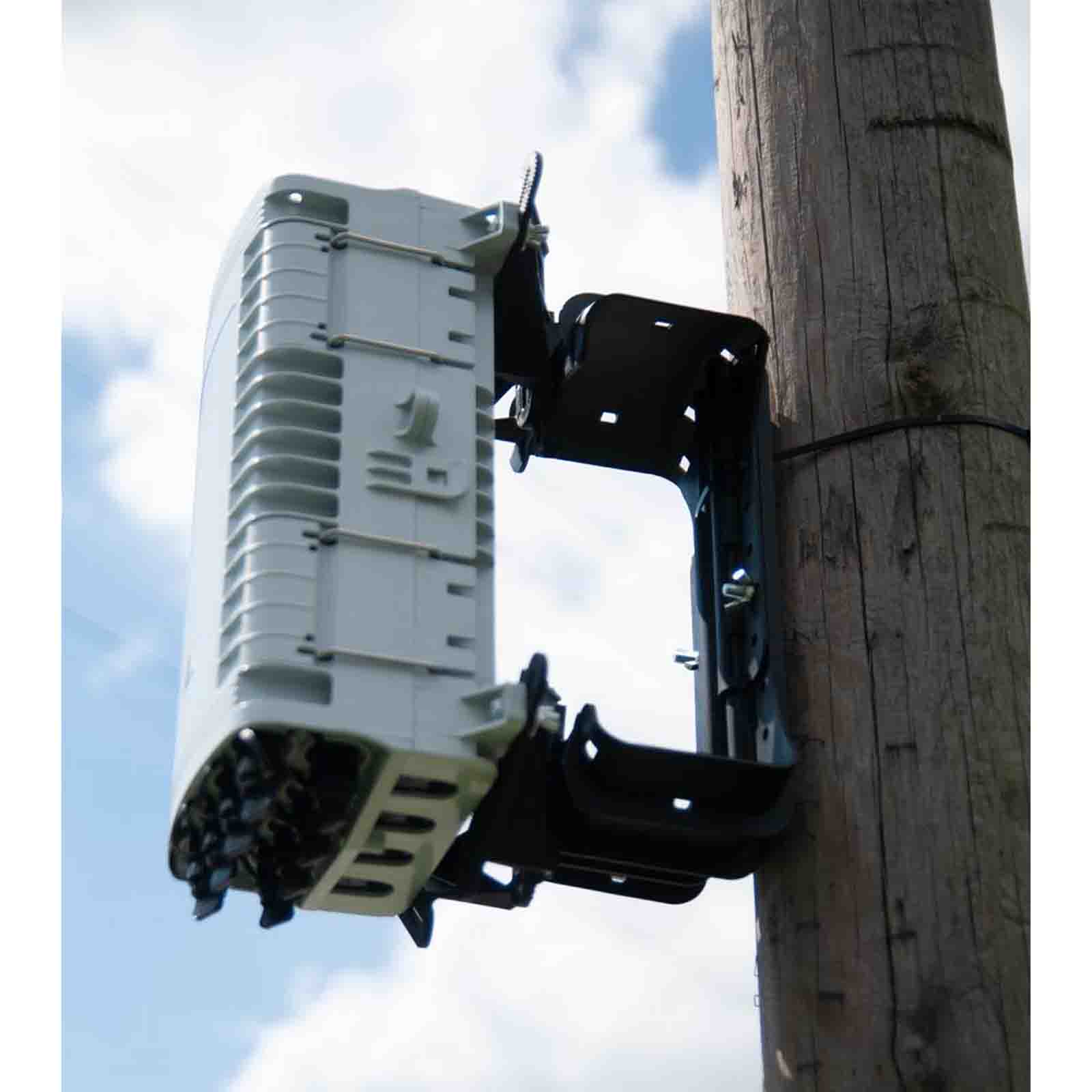

Montaż nasłupowy
Stelaż zapasu kabla jest przystosowany do montażu nasłupowego przy pomocy taśmy stalowej lub metalowej opaski zaciskowej. Taśmę należy przeprowadzić w speclanie przygotowanych otworach, które są widoczne na zdjęciu. Szerokość otworu wynosi 25 mm, można więc zastosować taśmę 10 mm lub 19 mm. Produkt jest wykonany z tworzywa sztucznego odpornego na promieniowanie UV.

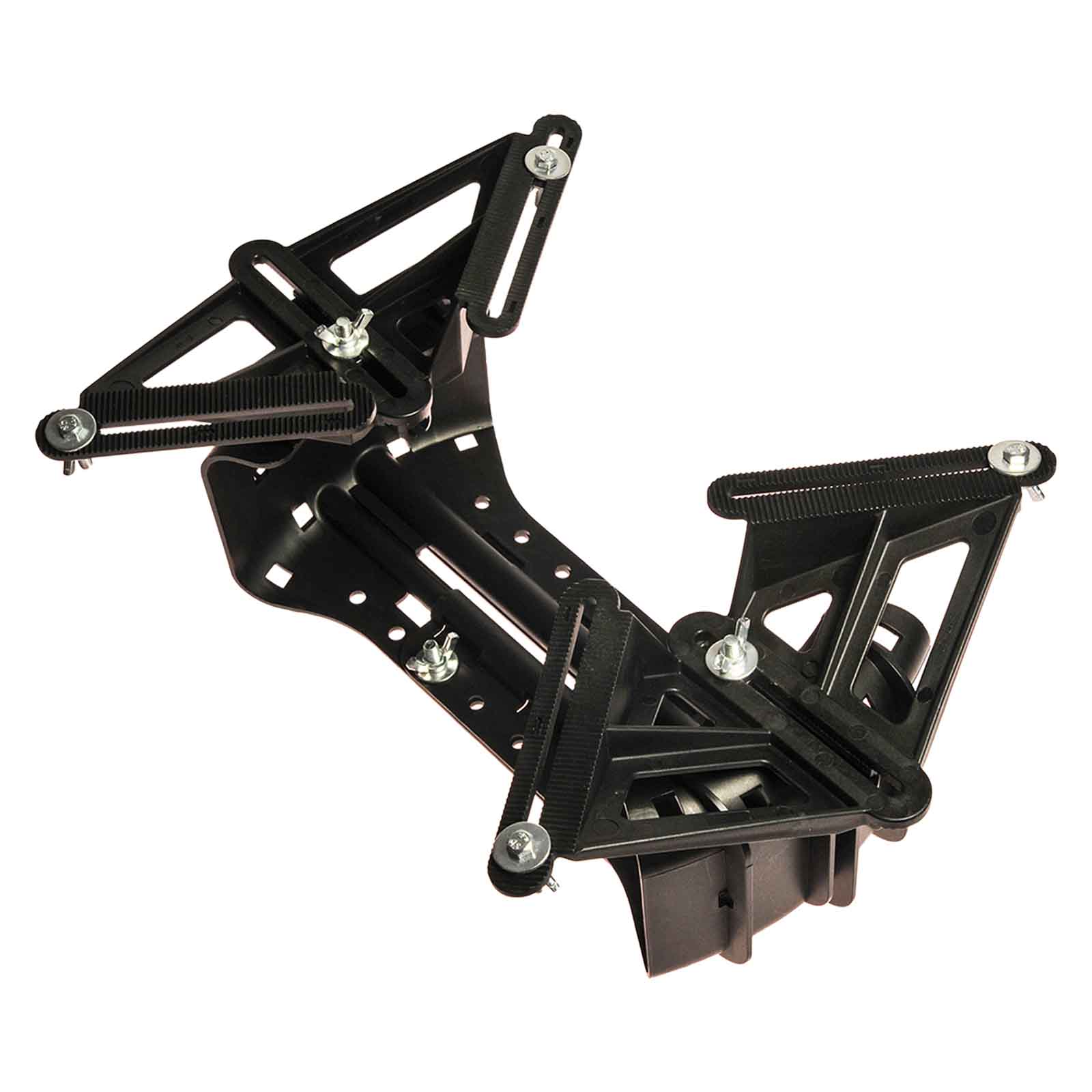

Regulowany uchwyt na mufę

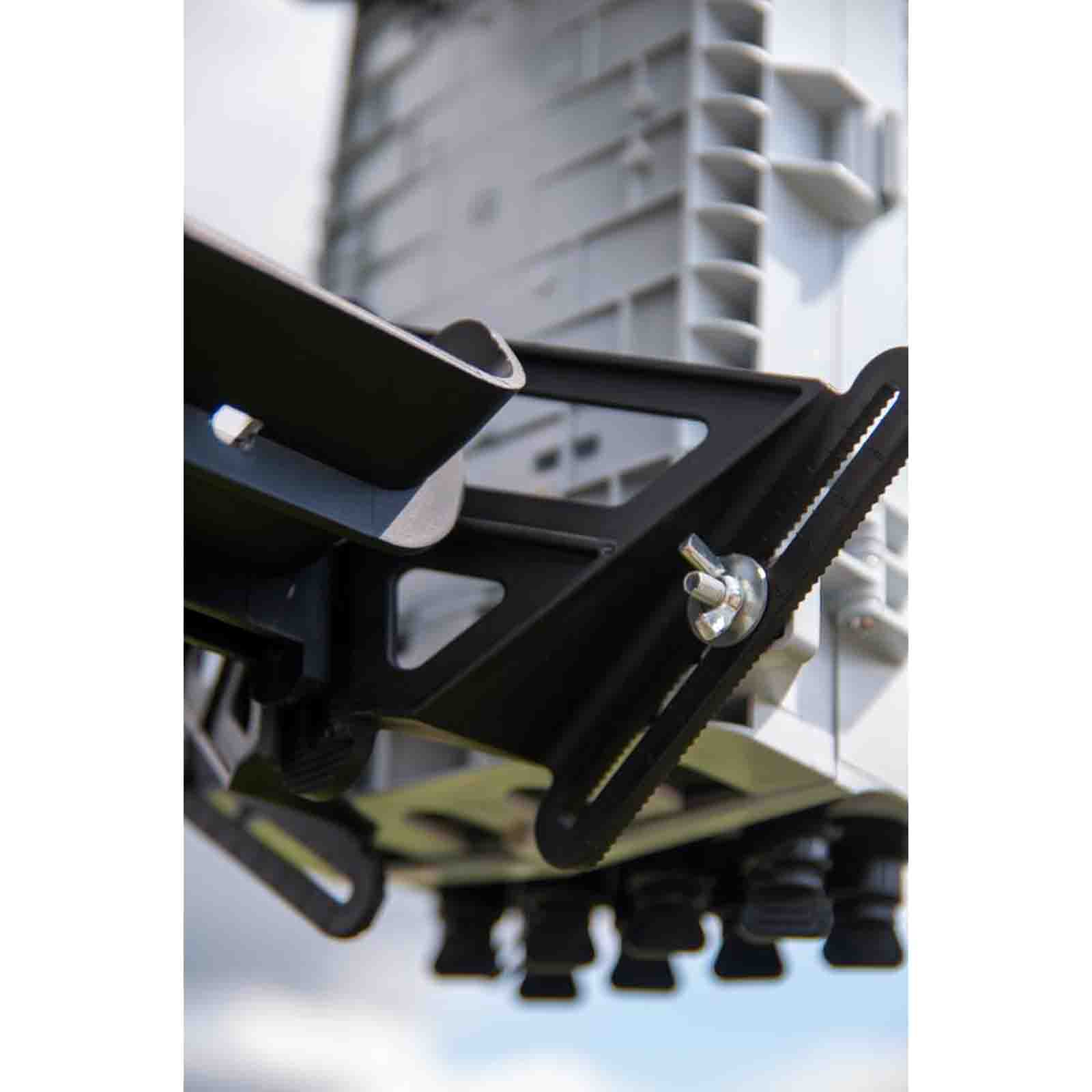

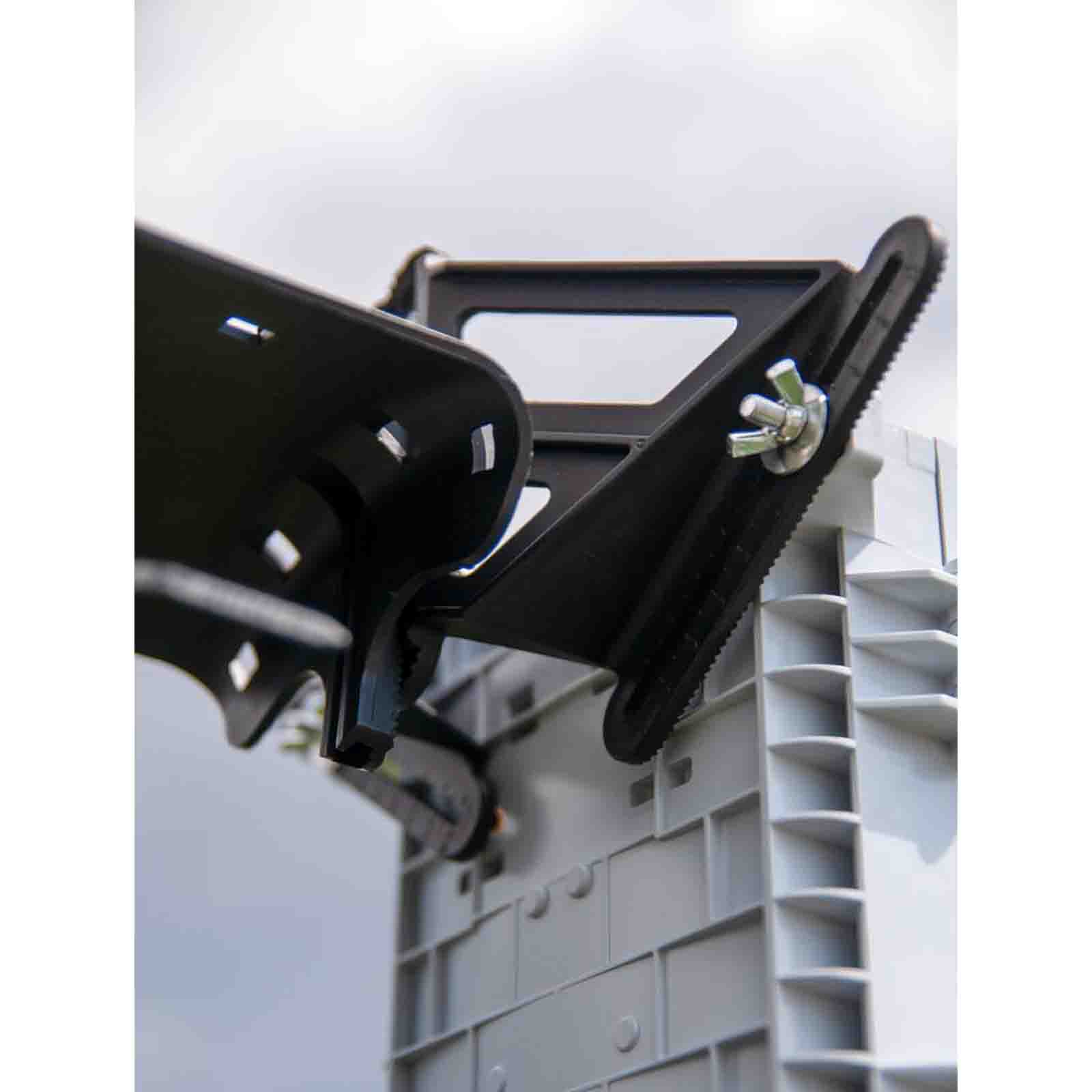

W zestawie znajduje się regulowany uchwyt do montażu mufy światłowodowej. Śruby znajdują się na prowadnicach, które umożliwiają regulację rozstawu, minimalny wynosi 70 mm a maksymalny 210 mm. Dzięki temu można dopasować uchwyt do muf różnych producentów. Dodatkowo śruba przy pomocy, której montuje się uchwyt na stelażu również jest regulowana w zakresie 140 mm.

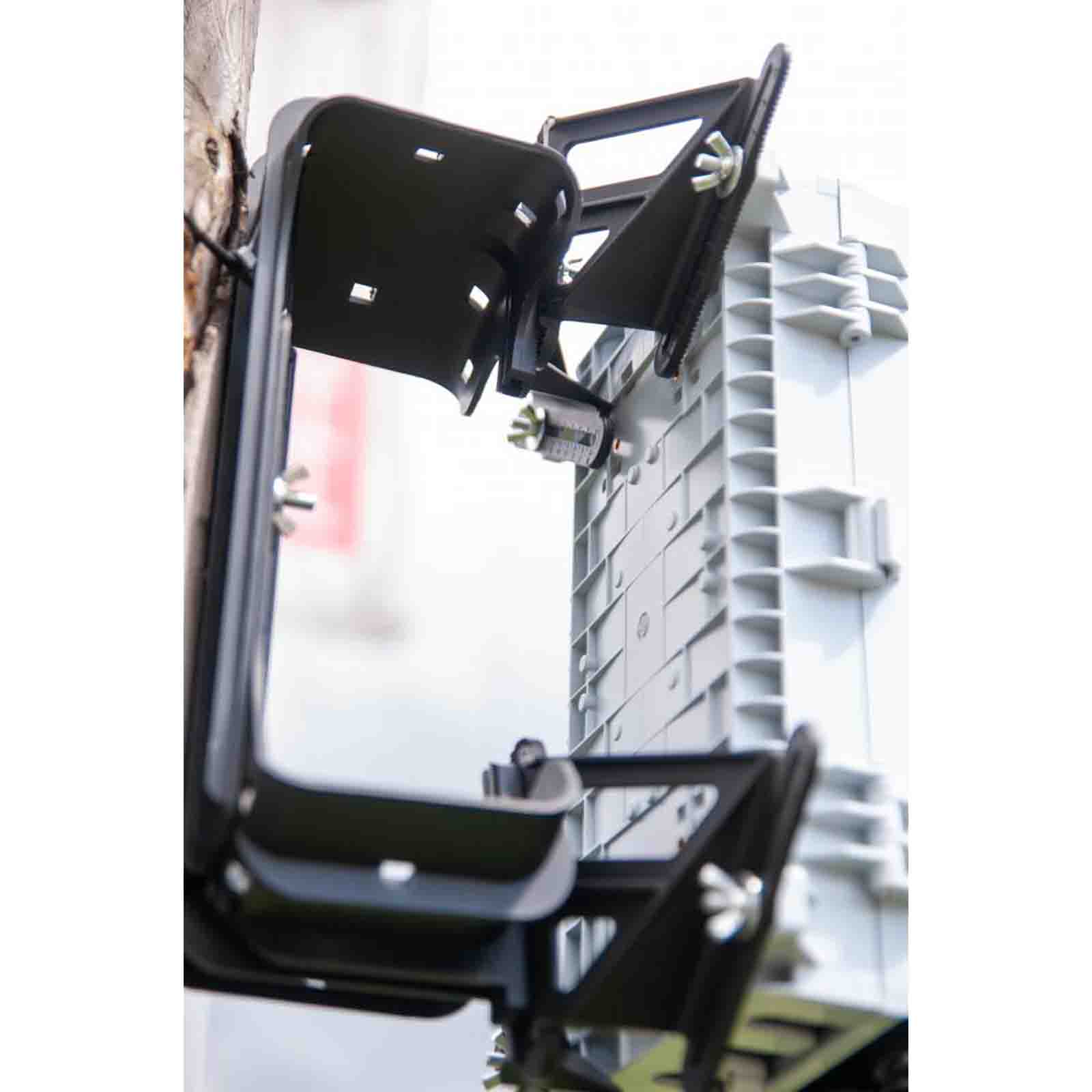

Regulowana odległość pomiędzy uchwytami
Można regulować także odległość pomiędzy górnym a dolnym uchwytem, co dodatkowo rozszerza możliwości produktu. Minimalna odległość pomiędzy dolnym a górnym uchwytem może wynosić 130 mm a maksymalna 265 mm.
