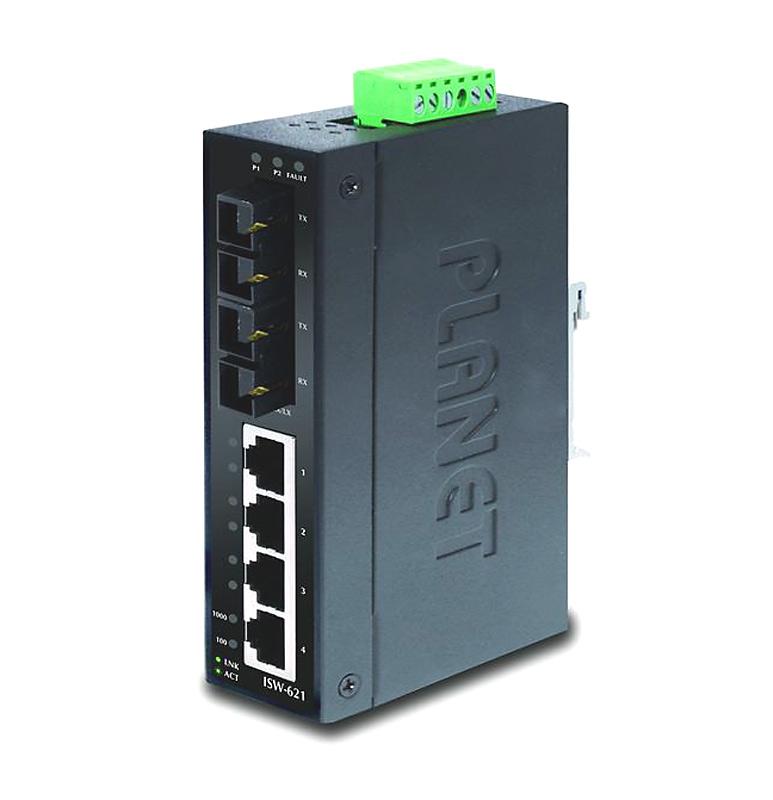

Planet ISW-621
Cechą przełącznika jest wysoka odporność na zakłócenia elektromagnetyczne i duże przepięcia elektryczne typowe dla środowisk takich, jak fabryki, czy sterownie. Możliwość pracy w zakresie temperatur od -10 do +60stopni C w połączeniu z posiadanymi certyfikatami pozwalającymi na pracę w niebezpiecznych miejscach (Class 1 Division 2) umożliwiają umieszczenie przełącznika w praktycznie dowolnym miejscu. Przełącznik umieszczony jest w kompaktowej, aluminiowej obudowie IP-30, która umożliwia zarówno montaż DIN, jaki i panelowy, tak aby zapewnić najlepsze wykorzystanie miejsca w znormalizowanych szafach. Przełącznik posiada wbudowany zasilacz z szerokim zakresem napięć (12 do 48V DC) umożliwiających pracęna całym świecie lub podwójne równoległe zasilanie zapobiegające awarii, zabezpieczenie przed odwrotnym podłączeniem zasilania oraz wejścia 24V DC i 48V DC, dzięki czemu można go stosować w sytuacjach wymagających podwójnych wejść zasilania lub wrozwiązaniach eliminujących awarię.
Podstawowe cechy
- Zgodny ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3x
- Obsługuje protokół CSMA/CD
- 4 Porty RJ-45 10/100 Mbps obsługujących funkcję auto-MDI/MDI-X
- 2 Porty 100Base-FX, 50/125µm, Multi-mode do 2 km
- Zaprojektowany w sposób umożliwiający równoległe zasilanie z wielu źródeł
- Architektura przełączająca Store and forward
- Szyna montażowa DIN oraz 3 sposoby montażu naściennego
- Zgodność ze standardami przemysłowymi
- Zasilanie 12~48V DC, równoległe zasilanie z zabezpieczeniem polarity reverse, odłączany blok zasilania dla zasilania master oraz slave
- Temperatura pracy od -10 do 60 stopni C
- Obudowa aluminiowa IP-30
- Zgodny z certyfikatami EMI: FCC Class A, CE EN6100-4-2, CE EN6100-4-3, CE EN6100-4-4, CE EN6100-4-5 oraz CE EN6100-4-6
- Posiada atesty bezpieczeństwa UL, cUL, CE/EN60950
- Testowana stabilność: IEC60068-2-32(upadek), IEC60068-2-27(uderzenie) oraz IEC60068-2-6(wibracje)
ZastosowaniePrzełączniki przemysłowej sieci Ethernet firmy PLANET są urządzeniami o wzmocnionej konstrukcji, zaprojektowanymi z myślą o pracy w warunkach zakłóceń elektrycznych i w surowych warunkach środowiskowych.
|
Model
|
ISW-621 |
| |
|
|
Standardy
|
IEEE 802.3x, IEEE 802.3,IEEE802.3u - 10 / 100Base-TX |
|
Porty 10/100Mbps TP
|
4 |
|
Porty Optyczne
|
2 x 100Base-Fx |
|
Specyfikacja Optyczna
|
Światłowód 50/125 m, Multimode do 2 km, 1300nm |
|
Protokoły
|
CSMA/CD |
|
Architekturaprzełączająca
|
Store and forward |
|
Przepustowość
|
144,880 pps w sieci Ethernet, 1448,800 pps w sieci Fast Ethernet |
|
Tablica adresówMAC
|
2k |
|
Bufor
|
1Mbit |
|
Wydajność struktury przełączającej
|
1.2 Gbps |
|
Zasilanie
|
12~48 V DC Zasilanierównoległe z zabezpieczeniem przed odwrotną polaryzacją |
|
Zużycie prądu
|
5-portowy TX: 9,5 W |
|
Instalacja
|
Zestaw do montażu naszynie DIN lub na ścianie |
|
Warunki pracy
|
-10~60 stopni C, 5%~95% wilgotność względna (bez kondensacji) |
|
Warunki składowania
|
-40~85stopni C, 5%~90% wilgotność względna (bez kondensacji) |
|
Wymiary
|
32 x 87.8 x 135 mm |
|
Testowana stabilność
|
IEC60068-2-32 (upadek) IEC60068-2-27 (uderzenie) IEC60068-2-6 (wibracje) |
|
Certyfikaty
|
FCC Class A, CE |
