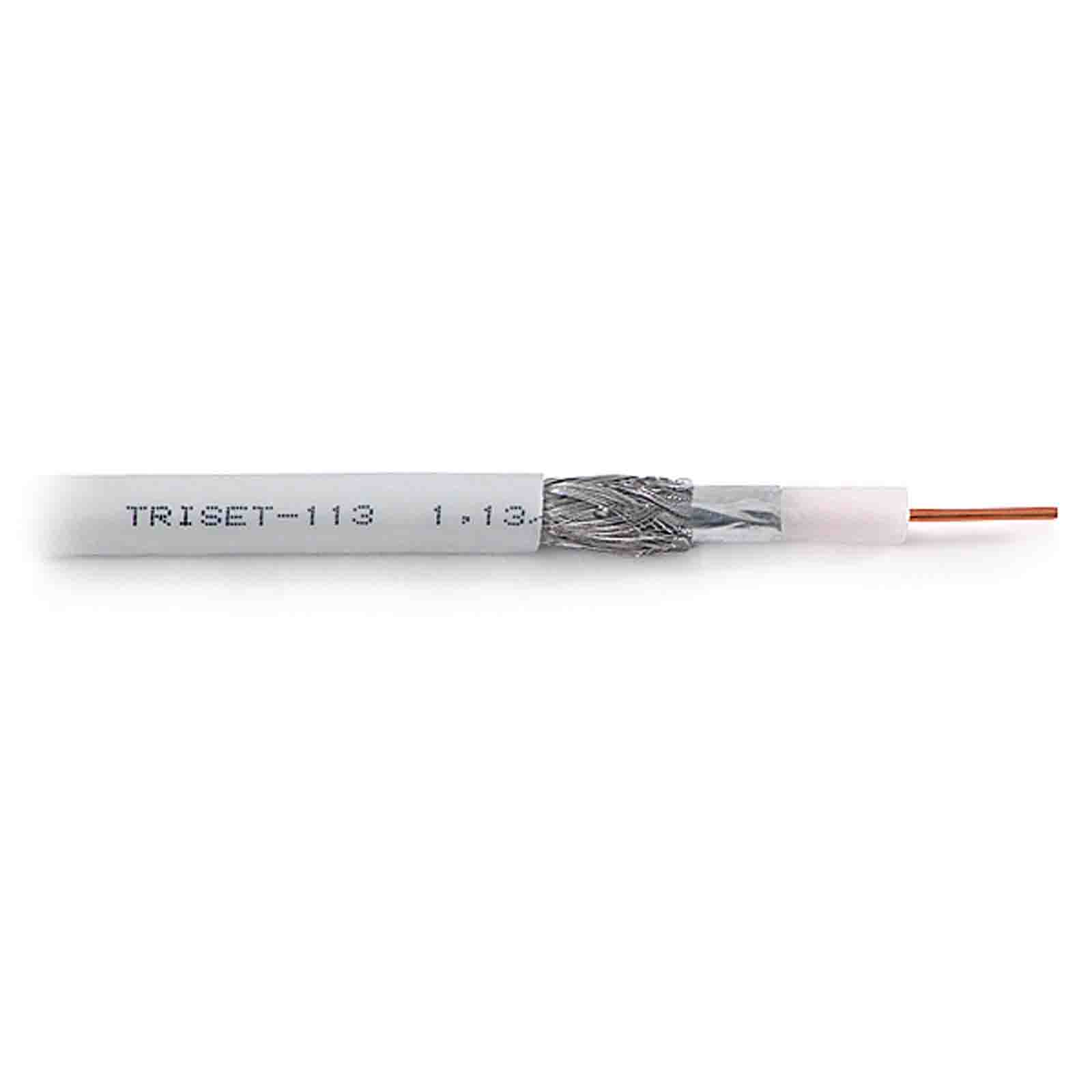

TRISET 113
|
|
Rdzeń miedziany
|
|
Średnica
|
1,13 ± 0,03 mm |
Dielektryk fizycznie spieniany
|
|
Grubość dielektryka
|
1,83 ± 0,05 mm |
Średnica dielektryka
|
4,80 ± 0,1 mm |
Owalność (odkształcenie od przekroju kołowego)
|
± 2% |
Folia Al/PET/Al przyklejona do dielektryka 30/12/30 µm
|
|
Szerokość
|
18 ± 0,3 mm |
Zakładka
|
>3 ± 0,5 mm |
Grubość
|
75 ± 3 µm |

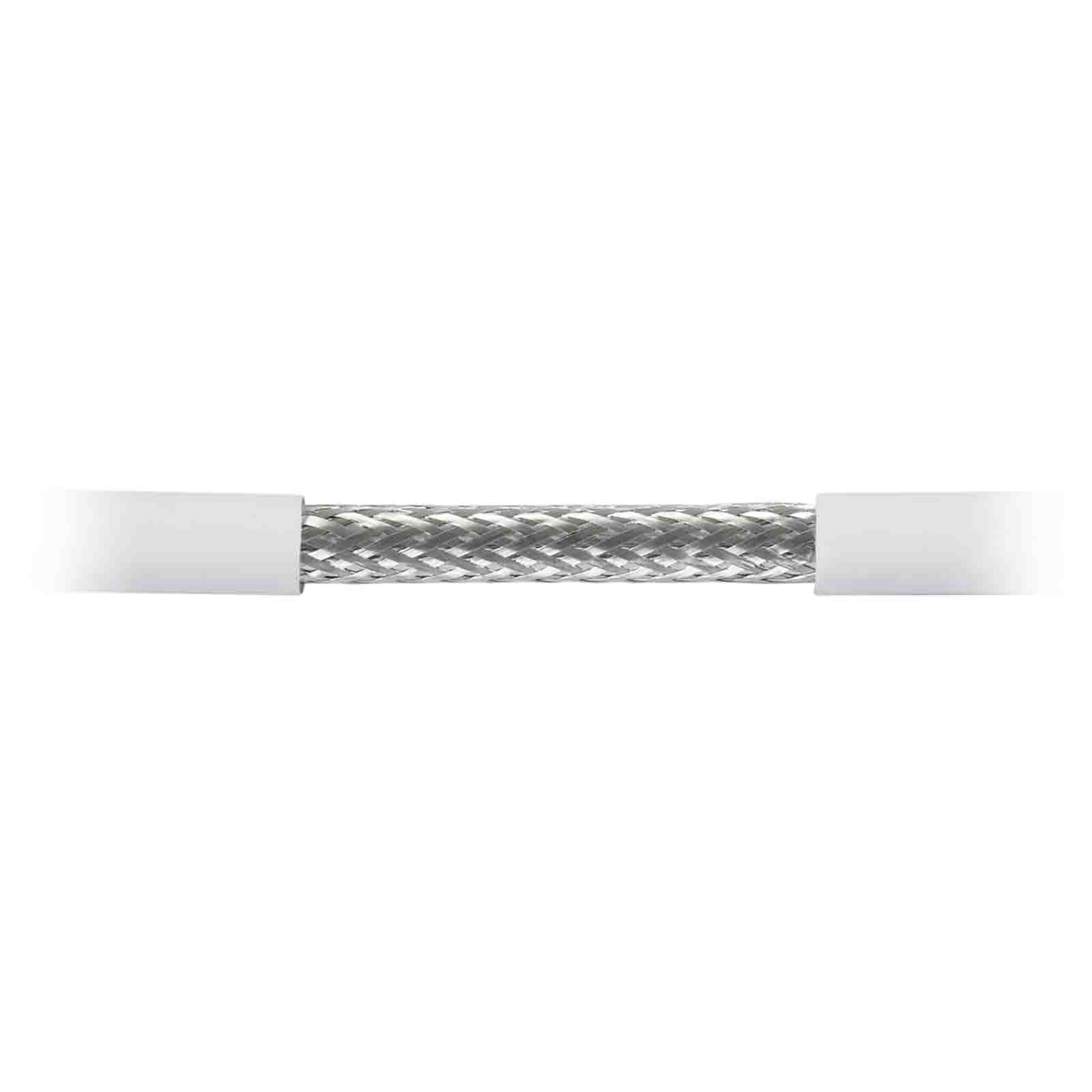

Oplot
|
|
Materiał
|
Aluminium |
Średnica drutu
|
0,12 ± 0,01 mm |
Liczba drutów
|
24x6 szt |
Kąt nawinięcia
|
19,34 stopnie |
Pokrycie
|
81% |
Płaszcz
|
|
Materiał
|
PVC |
Grubość
|
0,8 ± 0,1 mm |
Średnica
|
6,8 +0,20/-0,05 mm |
Kolor
|
Biały (RAL 9010) |
Parametry elektryczne
|
|
Rezystancja w temperaturze 20°C
|
16,85 ± 0,5 Ω/km |
Pojemność
|
52 ± 1,5 pF/m |
Rezystancja izolacji
|
2000 ± 3% MΩ/km |
Impedancja
|
75 ± 3 Ω |
Współczynnik skrócenia fali
|
84 ± 1 % |
Parametry mechaniczne
|
|
Temperatura pracy
|
-30...+70°C |
Temperatura układania
|
-5...+40°C |
Minimalny promień gięcia
|
35 mm (jednokrotne) 70 mm (wielokrotne) |
