WiBOX SA M6-90-17HV
WiBOX SA M6-90-17HV zawiera antenę mikropaskową bazującą na innowacyjnej technologii teflonowej (PTFE). Ten dwupolaryzacyjny sektor działa w zakresie częstotliwości 5,6 – 6,5 GHz, charakteryzuje się zyskiem energetycznym 17dBi w obydwu płaszczyznach. Płytka antenowa wykonana na laminacie teflonowym jest znacznie efektywniejsza i odporniejsza niż standardowy laminat FR4. Antena jest przeznaczona do tworzenia stacji bazowych o krótkim i średnim zasięgu. Antena zintegrowana jest z wysokiej jakości obudową WiBOX Extra Large (przestrzeń do instalacji 24cm x 46cm x 5 cm). Duża przestrzeń instalacyjna jest w stanie pomieścić praktycznie każdą z dostępnych płyt nadawczo-odbiorczych, wszystkie płyty MikroTik, a także urządzenia Ubiquiti czy rozwiązania SOHO. WiBOX posiada klasę szczelności IP67. WiBOX Extra Large daje możliwość integracji anteny z innymi systemami antenowymi za pomocą dodatkowych wyjść na konektory, umiejscowionych w dolnej części anteny. Wysokiej jakości wodoszczelny dławik RJ45 pozwala na bezstresowe zastosowanie zasilania PoE, bez konieczności stresującego zaciskania złącza RJ45 w miejscu instalacji (np. na dachu bądź na wysokim maszcie). Dodatkowy kołnierz, dookoła złącz w dolnej części anteny, zapobiega ich zamoknięciu. WiBOX Extra Large jest wykonany z dobrego jakościowo tworzywa, odpornego na promieniowanie UV i na trudne warunki pogodowe. Specjalnie wzmacniane mocowanie WiMount, wykonane z włókna szklanego, zapewnia stabilność całego systemu nawet przy bardzo silnym wietrze. Nowatorska konstrukcja mocowania pozwala na regulację w dwóch płaszczyznach oraz na montaż na naścienny oraz do masztu (do 60mm). Zastosowanie włókna szklanego przy produkcji mocowania, oprócz większej wytrzymałości niż standardowe stalowe konstrukcje, pozwala uniknąć rdzewienia mocowania. Anteny są wyposażone w dwa złącza SMA.
Zysk energetyczny | Port 1 (Vpol) = 16.5dBi +/-0.5dB Port 2 (Hpol) = 17.5dBi +/-0.5dBi |
Częstotliwość pracy | 5,6-6,5 GHz |
Polaryzacja | pionowa i pozioma |
Kąt promieniowania w płaszczyźnie poziomej | 90 stopni |
Kąt promieniowania w płaszczyźnie pionowej | 8 stopni |
VSWR | < 1,5, max=1,8
|
Impedancja | 50 Ohm |
Złącze | RJ-45/sma/ż |
Wymiary | wysokość - 490 mm, szerokość - 290 mm, grubość - 110 mm. |
Promieniowanie przód/tył | >30dB |
Wodoodporna obudowa do montażu zewnętrznego | IP 67 |
Temperatura pracy | -40 + 70 °C |

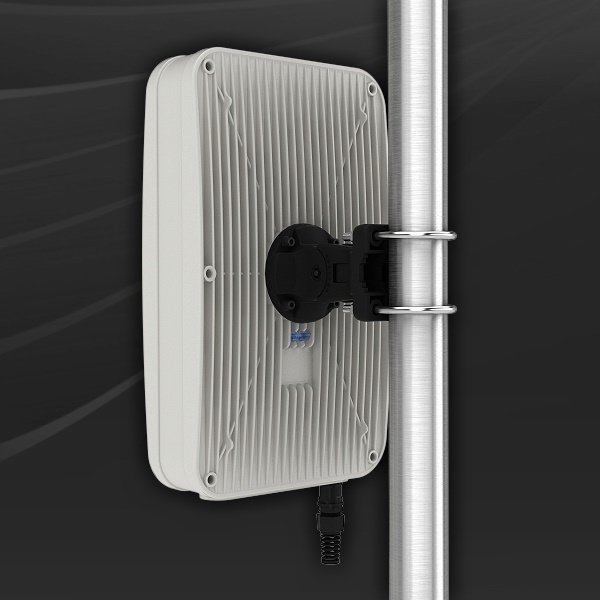

Zakres średnicy masztu | 60mm |
Odporność na wiatr | 70 km/h |
Waga | 2,7 kg |
Okres gwarancji | 36 miesięcy |
