DishEter PRO 28 H

DishEter PRO 28 H to kKierunkowa antena paraboliczna o nieosiągalnym dla konkurencyjnych rozwiązań dopasowanie współczynnika fali stojącej VSWR<1,5 w bardzo szerokim paśmie pracy przy jednoczesnej minimalizacji strat wtrąceniowych (tłumienia) w promienniku.

Układ zwierciadeł Cassegraina ze zmodyfikowanym zwierciadłem dodatkowym zapewnia redukcję poziomu listków bocznych i zawężenie wiązki głównej charakterystyki promieniowania.

Wyprofilowany i wydłużony kołnierz głównego zwierciadła anteny pozwala na redukcję promieniowania bocznego, dzięki czemu antena nadaje się do montowania w miejscach, gdzie występują inne systemy działające w tym paśmie, zapewniając minimalizację ich wpływu na tworzone łącze.

Antena posiada również mniejszą masę i wymiary w porównaniu do konkurencyjnych rozwiązań, co znacznie ułatwia jej montaż i wizowanie w przypadku wykorzystania w budowie linków o wysokiej przepustowości.

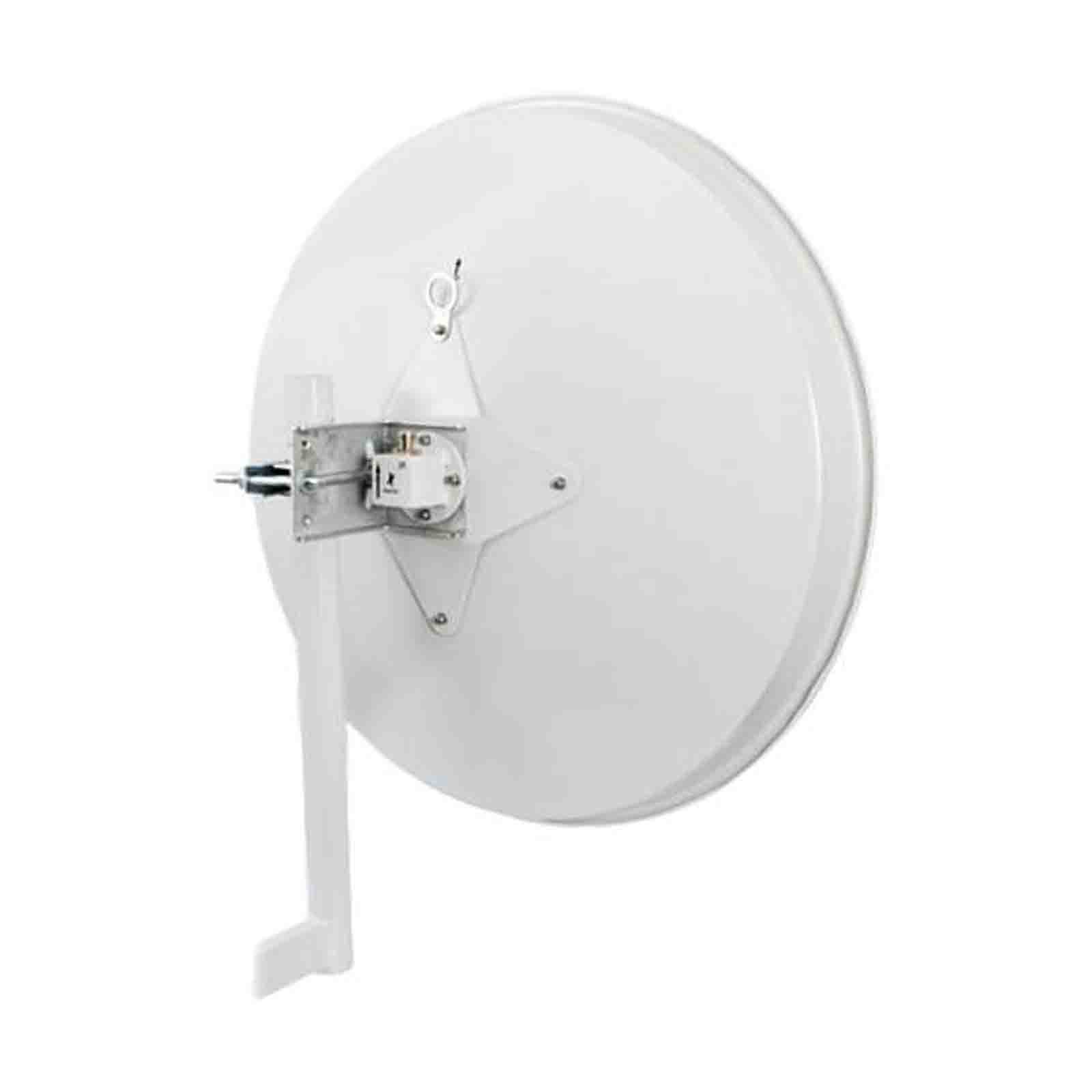

Zwierciadło (parabola) anteny wykonane z 1,5 mm stopu aluminium, reflektor Cassegraina wykonany z 1 mm stopu aluminium. Zwierciadło, reflektor, promiennik oraz uchwyt anteny zabezpieczone są przed wpływem warunków zewnętrznych strukturalną farbą proszkową.

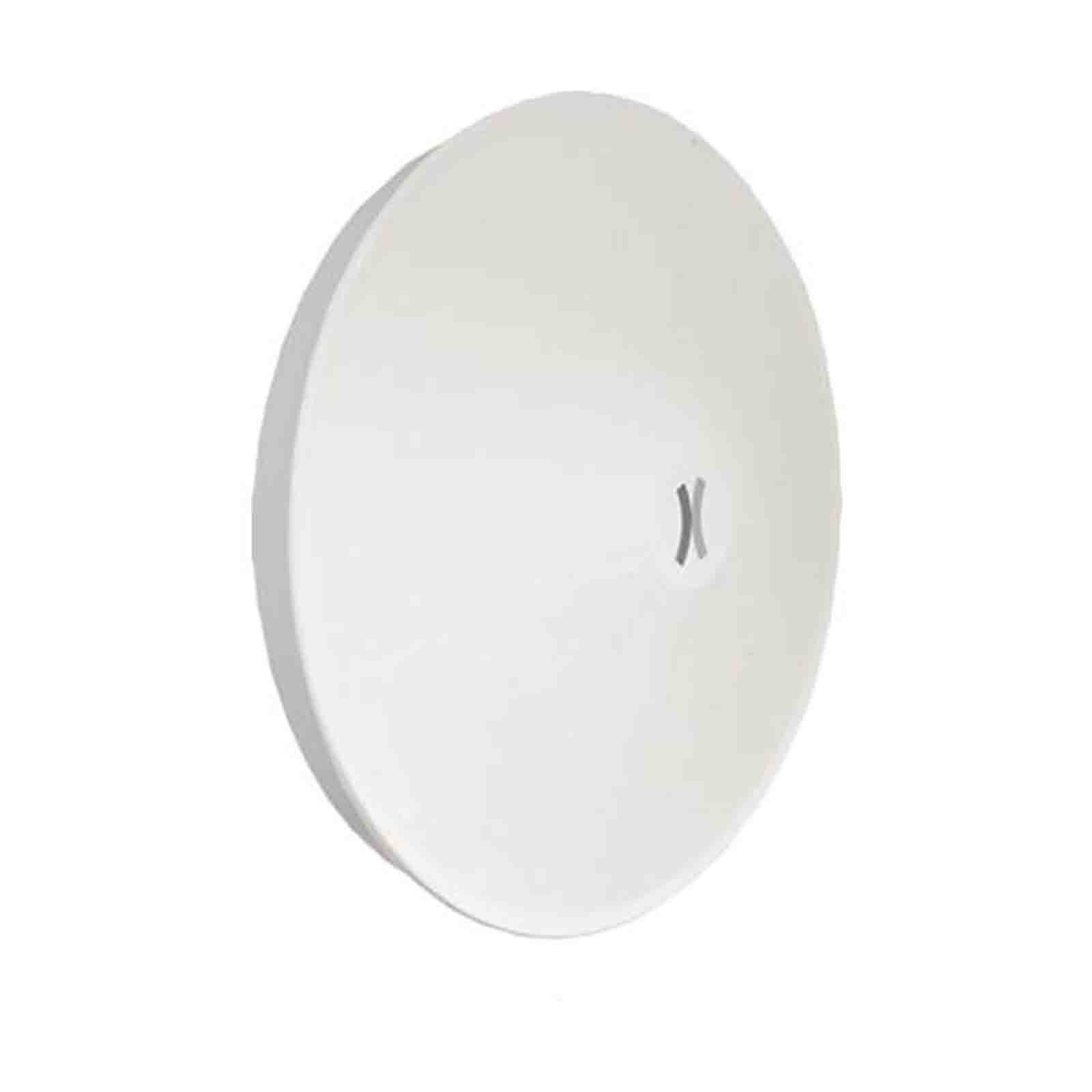

Osłona paraboli i reflektora wykonana z bardzo trwałego i niskotłumiennego tworzywa HIPS, odpornego na promieniowanie UV. Dzięki temu antena jest doskonale zabezpieczona przed oddziaływaniem warunków atmosferycznych, co gwarantuje trwałość i niezmienność parametrów w czasie eksploatacji.

Typ anteny	kierunkowa paraboliczna
Zakres częstotliwości	4,9 - 6,2 GHz
Zysk energetyczny	5,5 - 5,8 GHz 28 dBi 5,2-5,4 i 5,8-5,9 GHz 27,5dBi 4,9 - 5,2 i 5,9-6,2 GHz >26,5 dBi dBi
Polaryzacja	pozioma
Promieniowanie wsteczne	>40 dB
Kąt promieniowania w płaszczyźnie pionowej	5-6,5 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	5-6,5 ° dla -3dB
VSWR	<1,5 dla 5,0 - 5,9 GHz <1,9 dla 4,9 - 5,0 i 5,9 - 6,2 GHz
Impedancja	50 Ohm
Listki boczne	5,2 - 5,7 GHz: < -19 dB 4,9 - 5,2 i 5,7 - 6,2 GHz: < -16dB

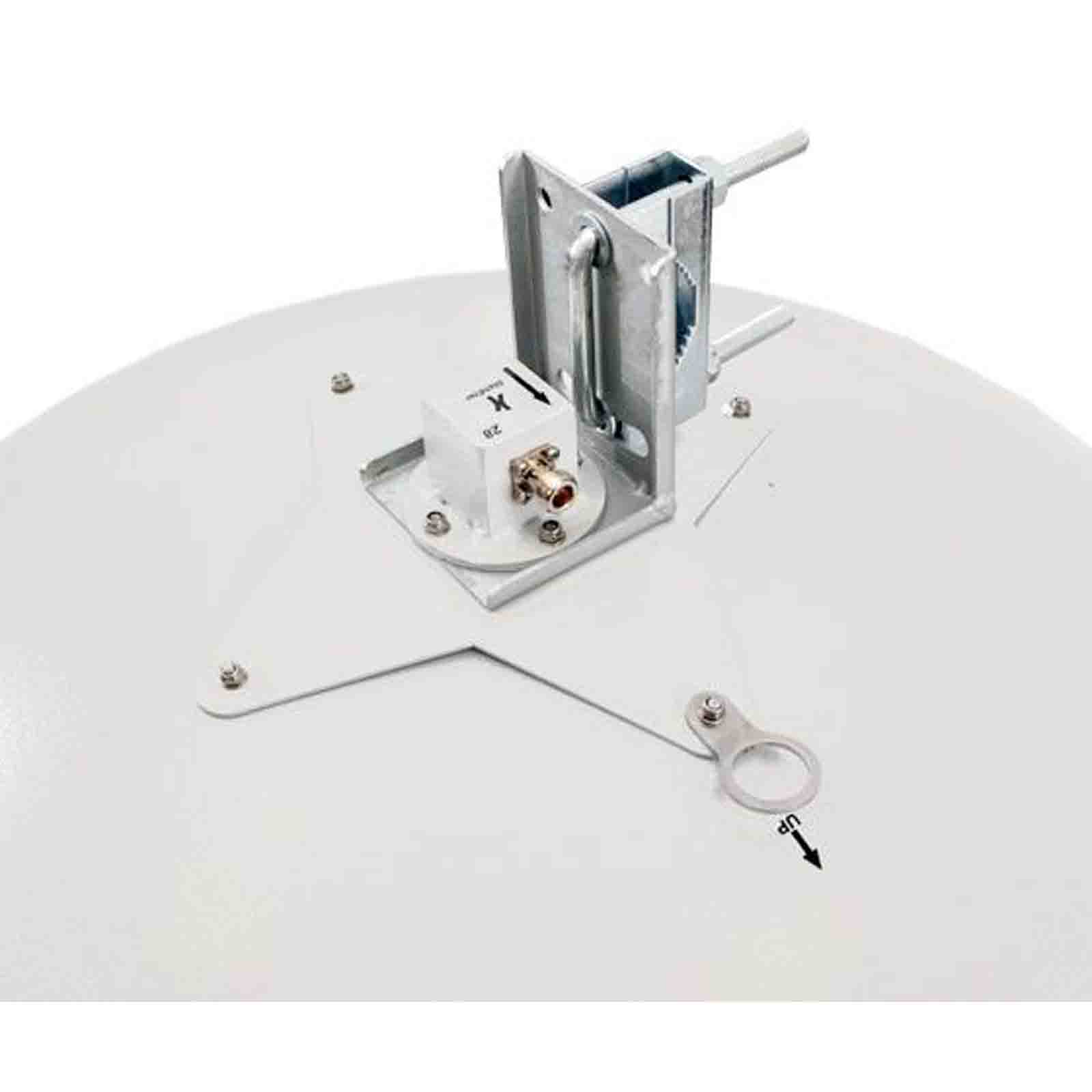

Złącze	1 x N/Żeńskie
Odporność na wiatr	56 m/s

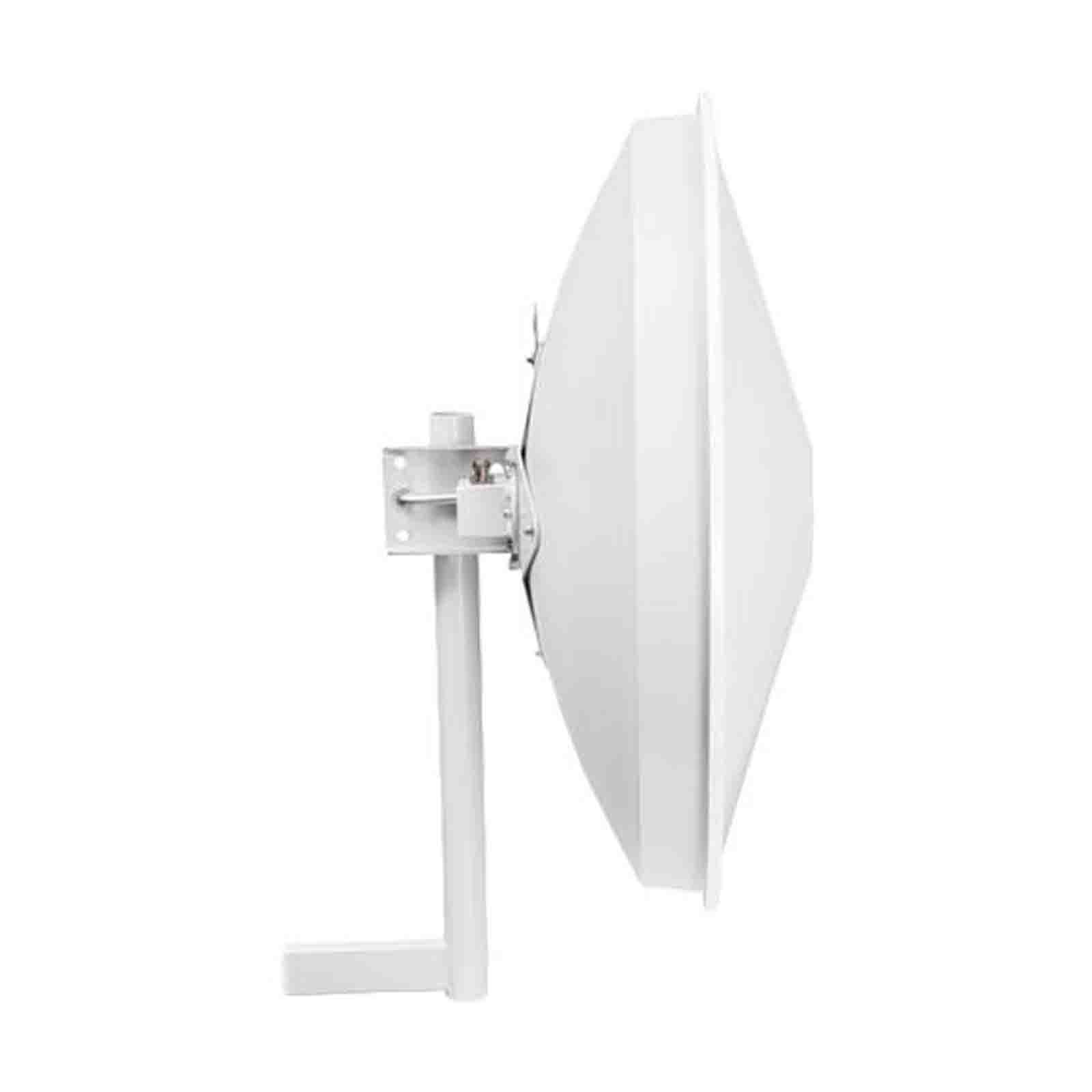

Średnica masztu/uchwytu	26-72 mm
Wymiary	640 x 350 mm
Wymiary czaszy	ø 600 mm
Wymiar opakowania	70/70/40 cm
Waga całkowita	6340 g
Waga z uchwytem	3888 g
Waga bez uchwytów	2988 g
Gwarancja	36 m-cy
