Optix kabel Aramid Z-XOTKtcdD 24J 9/125 ITU-T G.652D 1.2kN (Span 80m)
Kabel OPTIX Aramid Z-XOTKtcdD 24J 9/125 ITU-T G.652D 1.2kN (Span 80m) to:
- lekka konstrukcja jednotubowa (~20kg/km)
- duża giętkość i odporność na przeciąganie mimo niewielkiej średnicy (~5.5mm)
- żel i konstrukcja blokująca wodę (WB)
- powłoka HDPE
- odporność na promienie UV
- zakres temperaturowy -40°C – 70°C
- wzmocniony 2 prętami ARP (ø 0.4mm) oraz włóknami aramidowymi
- całkowicie dielektryczny – odpowiednik Aramid Z-XOTKtcdD
- maksymalne naprężenie instalacyjne: 1200N
Wszystkie włókna kabla posiadają kodowanie barwne zgodnie z standardem kodowania eia/tia-598. Tuba zawiera do 24 włókien światłowodowych i jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Kabel jest wzmacniany za pomocą włókien aramidowych. W celu zapewnienia dodatkowej wytrzymałości konstrukcyjnej zatopiono w zewnętrznej warstwie HDPE dwa pręty ARP lub FRP. Dwie nitki zatopione w płaszczu ułatwiają zdejmowanie powłoki zewnętrznej kabla (ripcords). Kable są przeznaczone do instalacji w kanalizacji teletechnicznej pierwotnej i wtórnej metodami pneumatycznymi (wdmuchiwanie) i mechanicznymi (zaciąganie) oraz do instalacji napowietrznych na przesłach do 80m.

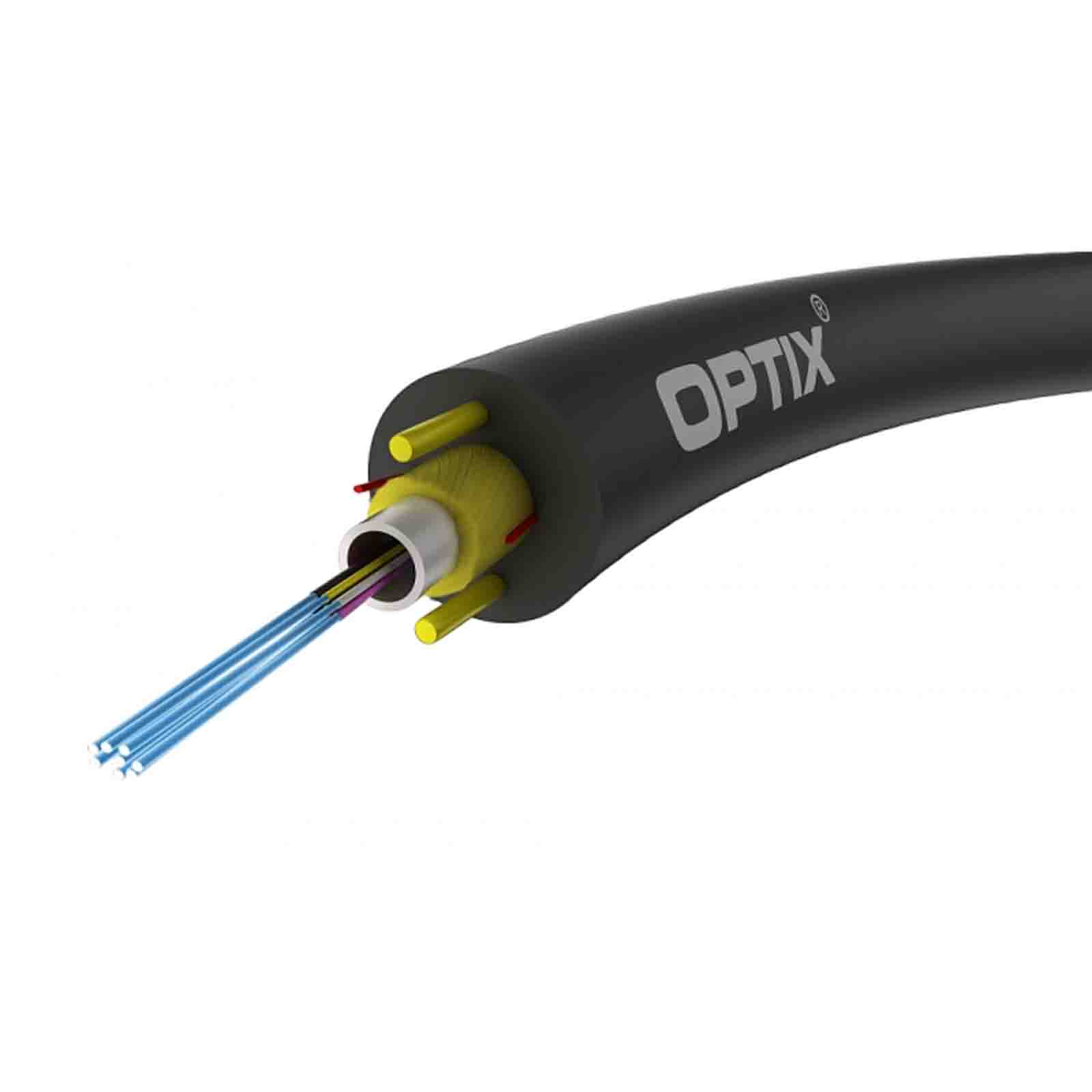

Konstrukcja kabla:
- włókna światłowodowe w kolorowej powłoce 0.25mm
- żel hydrofobowy
- luźna tuba
- włókna aramidowe
- pręty ARP / FRP
- ripcords do zrywania powłowki zewnętrznej
- powłoka zewnętrzna HDPE (czarna), odporna na promieniowanie UV
|
Wersja kabla
|
1T24J |
|
Całkowita ilość włókien
|
24 szt |
|
Waga
|
25 kg/km (+/- 10%) |
|
Średnica kabla
|
5.8 mm (+/- 0.4) |
|
Średnica tuby
|
1.6/2.4 (+/- 0.15) |
|
Element nośny / Wzmocnienie obwodowe
|
Włókna aramidowe |
|
Element wzmacniający
|
ARP (2x0.5)
FRP (2x0.5) |
|
Rodzaj i grubość powłoki
|
HDPE 1.5 mm |
|
Temp. podczas instalacji
|
-10°C ~ +50°C |
|
Temp. eksploatacyjna
|
-40°C ~ +70°C |
|
Min. promień gięcia tymczasowy / stały
|
20D / 10D |
|
Max. siła naciągu kabla (instalacyjna)
|
1200N |
Max. siła naciągu kabla (eksploatacyjna)
|
600N |
|
Odporność na zgniatanie
|
500N (100x100mm) przez 60 sek. |
|
Odporność na wielokrotne zginanie
|
30 cykli [(20xD), 1kg] |
