Jirous JRMA-650-10/11 do Mimosa B11 (10 GHz)
Kierunkowa antena paraboliczna
JRMA-650-10/11 firmy Jirous, przystosowana do pracy w paśmie 10 GHz, do wykorzystania z radiem Mimosa B11. Urządzenie umożliwia stworzenie wydajnego połączenia punkt-punkt, charakteryzuje się wąską wiązką główną wynoszącą około 3° (jest to uzależnione od częstotliwości). Dzięki temu pozwala na uniknięcie wielu zakłóceń wywoływanych przez inne transmisje. Czasza ma szerokość 650 mm, zysk na poziomie 35 dBi pozwala uzyskać połączenie na duże odległości.

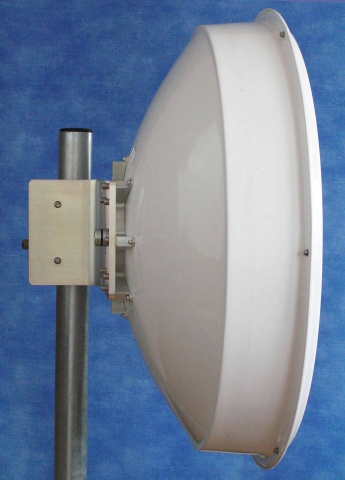

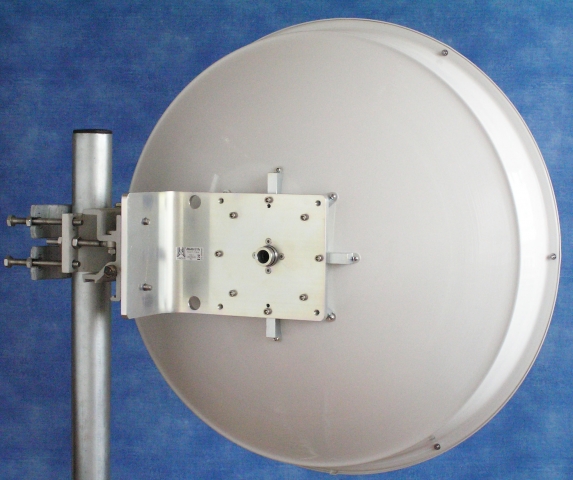

Antena przystosowana jest do pracy w trudnych warunkach atmosferycznych i zaszumionych środowiskach. W zestawie znajduje się osłona wykonana z tworzywa ABS odpornego na promieniowanie UV. Sama parabola zrobiona jest z aluminium, dzięki czemu zredukowany został wpływ zakłóceń. Oferowany produkt można zamontować na maszcie o średnicy 40 - 120 mm (w miejscach szczególnie narażonych na wpływ negatywnych warunków atmosferycznych producent sugeruje stosować masz o minimalnej średnicy 50 mm), uchwyty znajdują się w zestawie.
JRMA-650-10/11 przystosowana jest do pracy z radiem Mimosa B11.
Najważniejsze cechy:
- pasmo 10/11 GHz (10,1 - 11,7);
- antena kierunkowa, wiązka główna o szerokości 2,9° - 3,4°;
- zysk energetyczny 34,1 - 35,5 dBi;
- czasza o średnicy 650 mm;
- podwójna polaryzacja, pionowa i pozioma;
- w zestawie osłona wykonana z tworzywa ABS odpornego na promieniowanie UV.
|
JRMA-650-10/11
|
|
|
Parametry elektryczne
|
|
|
Zakres częstotliwości
|
10,1 - 11,7 GHz |
|
Zysk energetyczny (low band)
|
34,1 ±0,5 dBi |
|
Zysk energetyczny (high band)
|
35,5 ±0,5 dBi |
|
Stosunek mocy wiązki przód / tył
|
> 56 dB |
|
Szerokość wiązki (-3 dB)
|
3,4° (low band) 2,9° (high band) |
|
VSWR
|
> 18 dB (< 1,3) |
|
Polaryzacja
|
Pionowa i pozioma |
|
Standard ETSI
|
EN 302-217-4-2 v1.5.1 c Class 2 |
|
Parametry mechaniczne
|
|
|
Czasza
|
Średnica 650 mm Wykonana ze stopu aluminium |
|
Osłona
|
Wykonana z tworzywa ABS odpornego na promieniowanie UV |
|
Wejście / wyjście
|
Waveguide, 19 mm |
|
Średnica masztu
|
40 - 120 mm |
|
Odporność na wiatr (podczas pracy)
|
180 km/h |
|
Dopuszczalna prędkość wiatru (maksymalna)
|
240 km/h |
|
Waga anteny
|
9,7 kg |
|
Waga uchwytu
|
3,5 kg |
