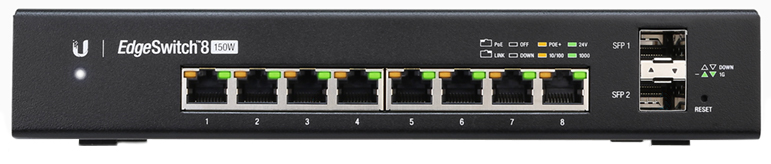

Ubiquiti (ES-8-150W) EdgeSwitch 8, 150W
Oferowany produkt to przełącznik (switch) EdgeSwitch ES-8-150W firmy Ubiquiti. Wyposażony został w 8 gigabitowych portów Ethernet, 2 sloty na wkładki SFP oraz port konsoli. Wszystkie porty Ethernet pozwalają na zasilanie PoE innych urządzeń, napięcie wynosi 24 V (pasywne PoE) lub 48 V, zgodnie ze standardem PoE+ IEEE 802.3af/at. Maksymalna moc na port wynosi 17 W dla pasywnego PoE lub 34,2 W dla PoE+. Całkowita moc maksymalna: 150 W na wszystkie porty. Urządzenie zapewnia przepustowość przełączania na poziomie 20 Gb/s i prędkość przekazywania pakietów 14,88 Mpps.
Produkt wykorzystuje oprogramowanie EdgeMax dostarczające wiele funkcji przełączania Layer 2 i routingu Layer 3. Konfiguracja obejmuje ustawienia PoE dla każdego portu z osobna, a także: MSTP / RSTP / STP, VLAN, private VLAN, Voice VLAN, agregację połączeń, DHCP Snooping, IGMP Snooping, TACACS+, RADIUS, 802.1X, filtrowanie adresów MAC, lista kontroli dostępu (ACL), DiffServ, CoS, statyczny routing, policy-based routing oraz funkcjonalność serwera DHCP. Zarządzanie dostępne jest z poziomu graficznego interfejsu użytkownika lub poprzez linię komend CLI, za pośrednictwem portu konsoli, telnetu lub SSH.
Przełącznik posiada wbudowany zasilacz (wejście 100 - 240 V AC, 50/60 Hz), ale wyposażony jest również w terminal pozwalający na podłączenie zasilacza zewnętrznego (42 - 56 V DC). Oba źródła zasilania mogą pracować redundantnie zapewniając dalsze działanie w przypadku awarii jednego z nich. Urządzenie może zostać zamontowane na ścianie, w zestawie znajdują się odpowiednie uchwyty.
Najważniejsze cechy:
- 8 gigabitowych portów Ethernet;
- 2 sloty SFP;
- port konsoli;
- wyjście PoE na każdym z portów Ethernet;
- pasywne PoE 24 V lub PoE+ 802.3af/at (48 V);
- maksymalna moc zasilania na całe urządzenie: 150 W;
- maksymalna moc na port: 17 W dla pasywnego PoE, 34,2 W dla PoE+;
- przepustowość przełączania: 20 Gb/s;
- prędkość przekazywania pakietów: 14,88 Mpps;
- dwa źródła zasilania: wbudowany zasilacz (100 - 240 V AC) oraz wejście na zewnętrzne zasilanie 42 - 56 V DC;
- dwa źródła zasilania mogą pracować redundantnie.
|
EdgeSwitch ES-8-150W
|
|
|
Łączna przepustowość (non-blocking)
|
10 Gb/s |
|
Przepustowość przełączania
|
20 Gb/s |
|
Prędkość przekazywania pakietów
|
14,88 Mpps |
|
Maksymalny pobór mocy
|
Włączając zasilanie PoE: 150 W
Bez zasilania PoE: 20 W |
|
Sposób zasilania
|
AC:
100 - 240 V AC
50 - 60 Hz, wbudowany zasilacz
DC:
42 - 56 V DC
Wejście: terminal blokowy |
|
Diody LED
|
Przy portach RJ45: PoE, Speed / Link / Activity
Przy SFP: Speed / Link / Activity |
|
Interfejs sieciowy
|
8 gigabitowych portów Ethernet 10/100/1000 Mb/s
2 sloty na wkładki SFP (1 Gb/s) |
|
Interfejs zarządzania
|
Port konsoli (RJ45) |
|
Certyfikaty
|
CE, FCC, IC |
|
Montaż naścienny�
|
Tak, uchwyty w zestawie |
|
Ochrony ESD / EMP
|
24 kV |
|
Dopuszczalna temperatura pracy
|
Używając wbudowanego zasilacza:
Od -25 do 45 st. C przy 150 W
Od -25 do 55 st. C przy 100 W
Używając zewnętrznego zasilacza:
Od -25 do 60 st. C |
|
Dopuszczalna wilgotność powietrza
|
5%-95% niekondensująca |
|
Wstrząsy i wibracje
|
Standard ETSI300-019-1.4 |
|
Wymiary
|
204x43x235 mm |
|
Waga
|
Bez uchwytów: 1,72 kg
Z uchwytami: 1,8 kg |
|
PoE na port
|
|
|
Interfejsy
|
PoE+ IEEE 802.3af/at (piny 1, 2+; 3, 6-)
Pasywne PoE 24 V (piny 4, 5+; 7, 8-) |
|
Maksymalna moc na port PoE+
|
24,2 W |
|
Zakres napięcia w trybie 802.3at
|
50 - 57 V |
|
Maksymalna moc na port pasywnego PoE
|
17 W |
|
Zakres napięcia pasywnego PoE
|
20 - 27 V |
