Nakładka PWM do Lan Kontrolera v3

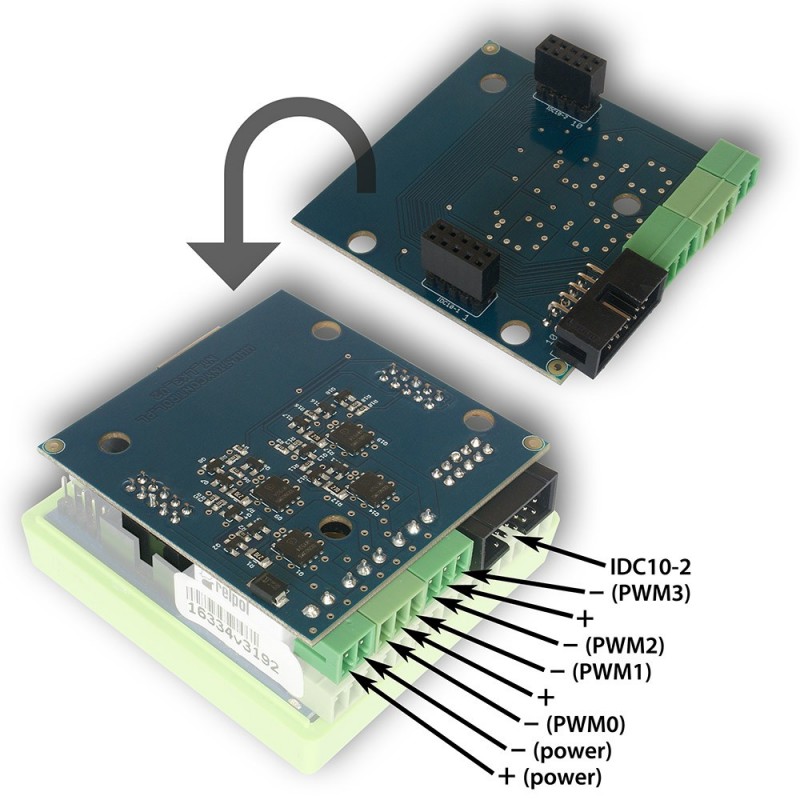

Nakładka została zaprojektowana dla Lan Kontrolera v3 i mieści się w oryginalnej obudowie. Wyposażona jest w 4 tranzystory MOSFET dużej mocy, do których mogą zostać podłączone urządzenia o poborze prądu 1÷4A (prąd na wejściu zasilania nie może przekroczyć 4A). Zasilanie nakładki oraz Lan Kontrolera podane jest osobnym wejściem. Napięcie jakim zasilamy nakładkę pojawi się na wyjściu. Należy więc dopasować w możliwych granicach napięcie zasilania do używanych odbiorników! Nie jest możliwe zasilanie nakładki z Lan Kontrolera, a zwłaszcza z PoE.

Zastosowana została replikacja sygnałów złącza IDC10-2 na złączu krawędziowym - dzięki temu nakładka nie blokuje dostępu do wyjść out1÷4. W efekcie daje możliwość wykorzystania Lan Kontrolera v3 do sterowania w sumie 10 wyjściami: out0, out1÷4, out5 i pwm0÷3.
