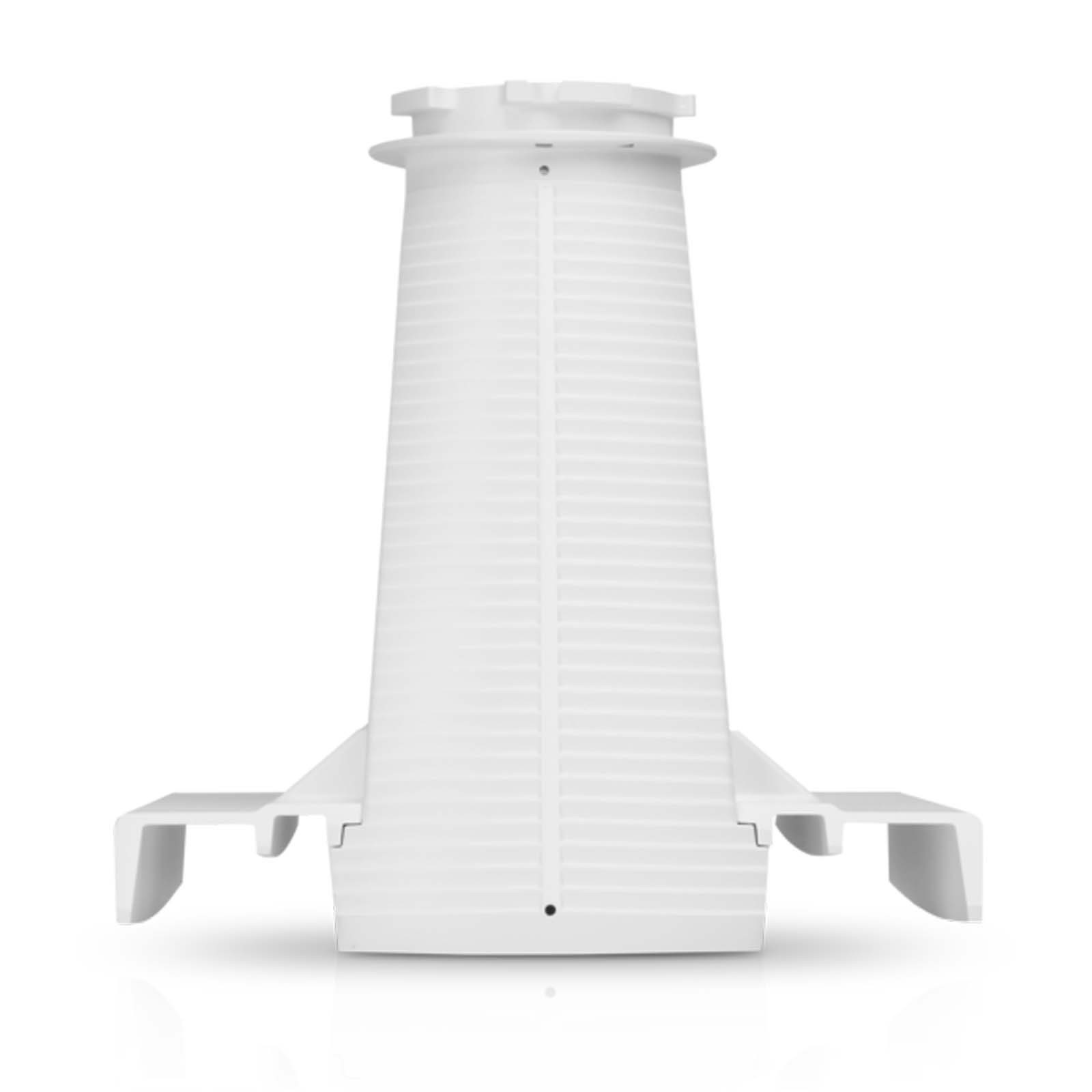

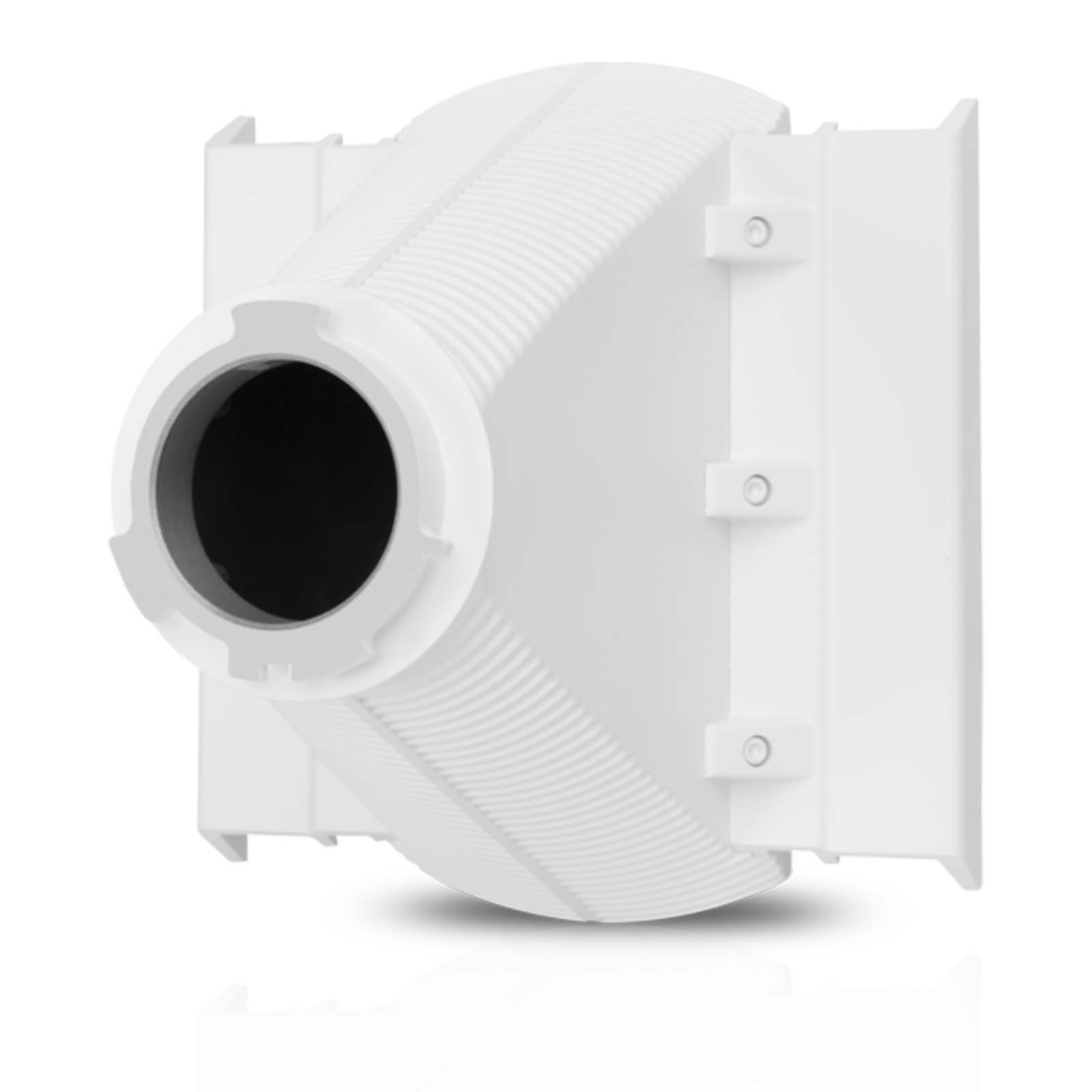

Ubiquiti PrismAP 5 60 (PrismAP-5-60)
Ubiquiti PrismAP 5 60 (PrismAP-5-60 lub Horn-5-60) to antena sektorowa airMAX ac. Antena sektorowa przeznaczona do wykorzystania z radiem PrismStation, IsoStation lub airFiber AF-LTU. Posiada standardowy, asymetryczny przebieg wiązki głównej, ale została skonstruowana tak, aby maksymalnie obniżyć poziom listków bocznych i promieniowania wstecznego. Zysk energetyczny wynosi 16 dBi, a szerokość wiązki to 60°. Urządzenie korzysta ze specjalnego, nakręcanego złącza antenowego opracowanego przez Ubiquiti, jest kompatybilne tylko z PrismStation / IsoStation (M5 oraz 5AC) / airFiberem AF-LTU.
PrismAP 5 60 używa podwójnej polaryzacji - pionowej i poziomej. Może być wykorzystywany w częstotliwości 5,15 - 5,85 GHz. Wymiary anteny wynoszą 16,1 x 17,3 x 17 cm. Uchwyt nie wchodzi w skład zestawu - dołączony jest do radia.
Anteny PrismAP dzięki elastycznemu podziałowi na sektory dla opcjonalnych szerokości wiązki anten, anteny tubowe są wymienne i poprawiają kształtowanie wiązki dla konkretnych zastosowań i potrzeb środowiskowych. Sektorowe anteny tubowe zostały zaprojektowane w celu zwiększenia wydajności kolokacji bez utraty wzmocnienia.
PrismAP - antena bez urządzenia. Urządzenie należy zakupić osobno.
Najważniejsze cechy:
- Zaprojektowana by zwiększyć wydajność lokalizacjach z duża ilością anten
- Szerokość wiązki 60°
- Polaryzacja pionowa i pozioma
- Niski poziom listków bocznych i promieniowania wstecznego
- Kompatybilność z PrismStation PS-5AC, IsoStation IS-5AC, IS-M5, airFiber AF-LTU
- Pojedynczy przycisk umożliwia łatwy montaż/demontaż anteny
PrismAP 5 60
|
Zakres częstotliwości
|
5,15 - 5,85 GHz |
Zysk energetyczny
|
16 dBi |
Szerokość wiązki głównej (pol. pionowa)
|
60° |
Szerokość wiązki głównej (pol. pozioma)
|
60° |
Szerokość wiązki (elevation)
|
30° |
Maks. VSWR
|
2:1 |
Polaryzacja
|
Podwójna, pionowa i pozioma |
Izolacja polaryzacji ortogonalnej
|
17 dB |
Odporność na wiatr
|
200 km/h |
Opór wiatru
|
50 N przy 200 km/h |
Wymiary
|
161,6 x 173,3 x 170,9 mm |
Waga
|
720 g |
