D-Link DXS-3400-24TC

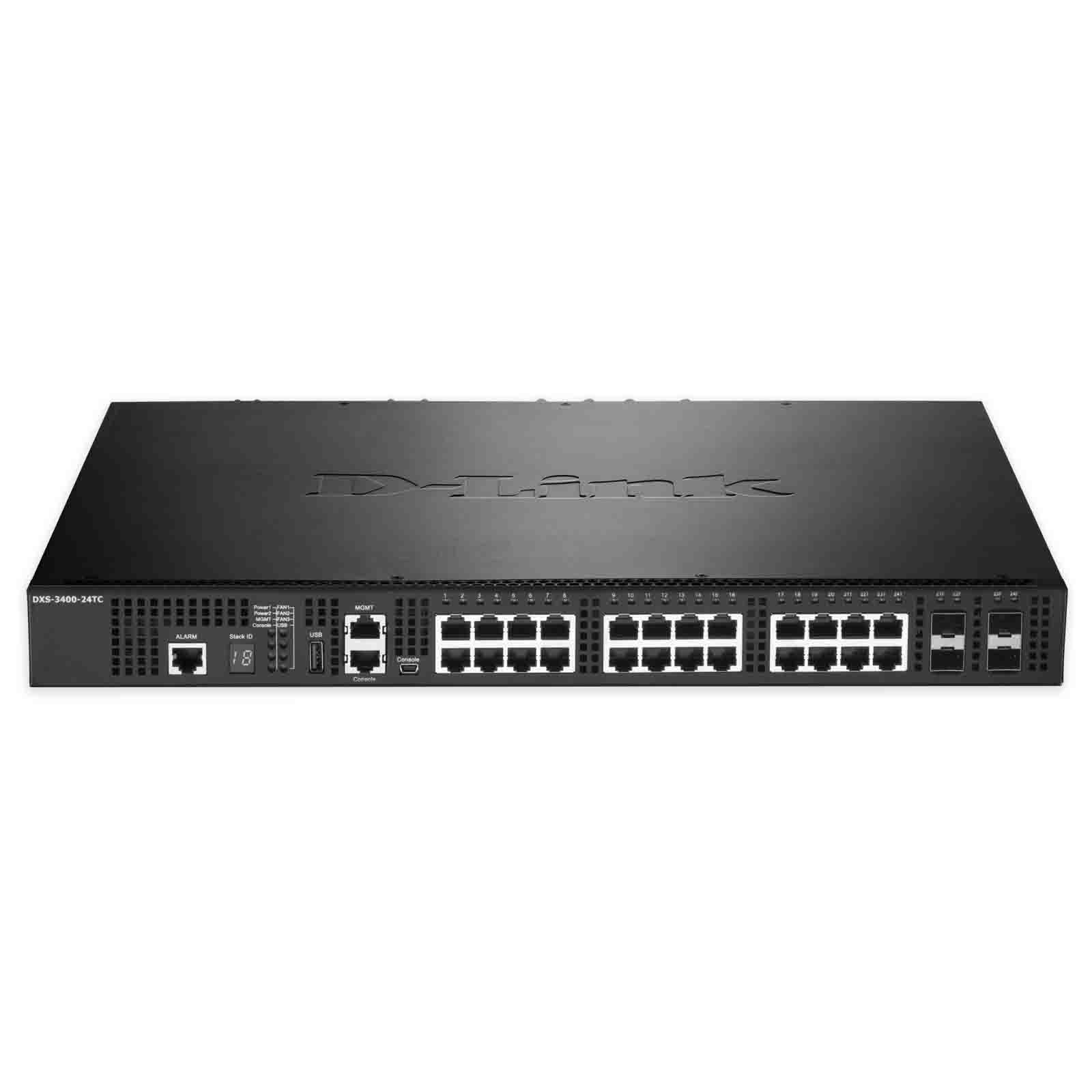

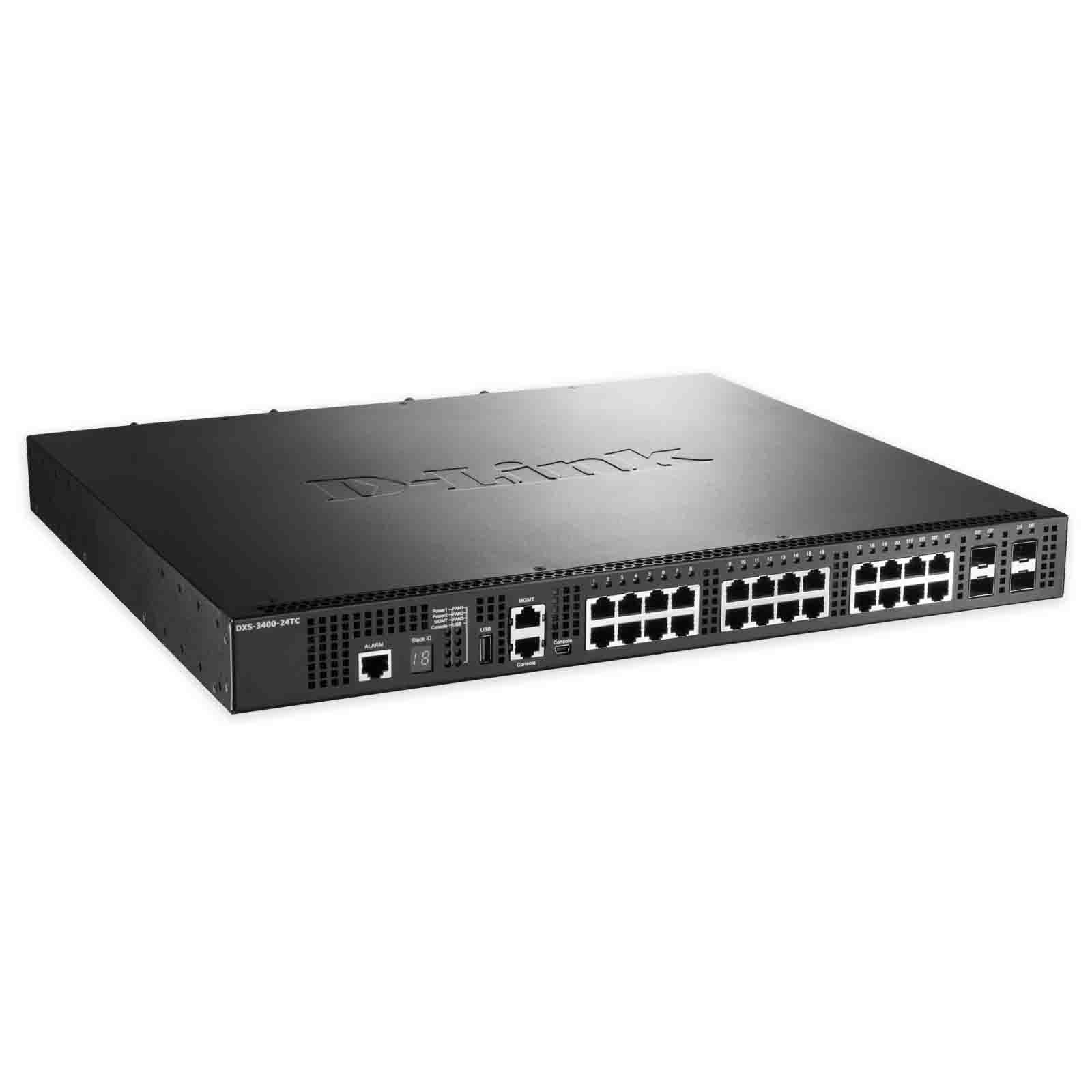

D-Link DXS-3400-24TC to 10‑gigabitowy, stakowalny, zarządzalny, przełącznik Top‑of‑Rack. Przełącznik wyposażony jest w 20x 10-gigabitowych portów 10GBASE-T i 4x 10-gigabitowe porty 10GBASE-T/SFP+ Combo, a także interfejsy zarządzania oraz rozbudowane funkcje warstwy drugiej. Switch posiada slot USB.

Switch jest kompaktowym i bardzo wydajnym urządzeniem z funkcją przełączania i routingu z szybkością 10 Gbit/s, charakteryzujący się bardzo małym czasem opóźnienia. Przeznaczony jest do stosowanie w centrach danych, jako przełącznik warstwy głównej oraz dystrybucyjnej.

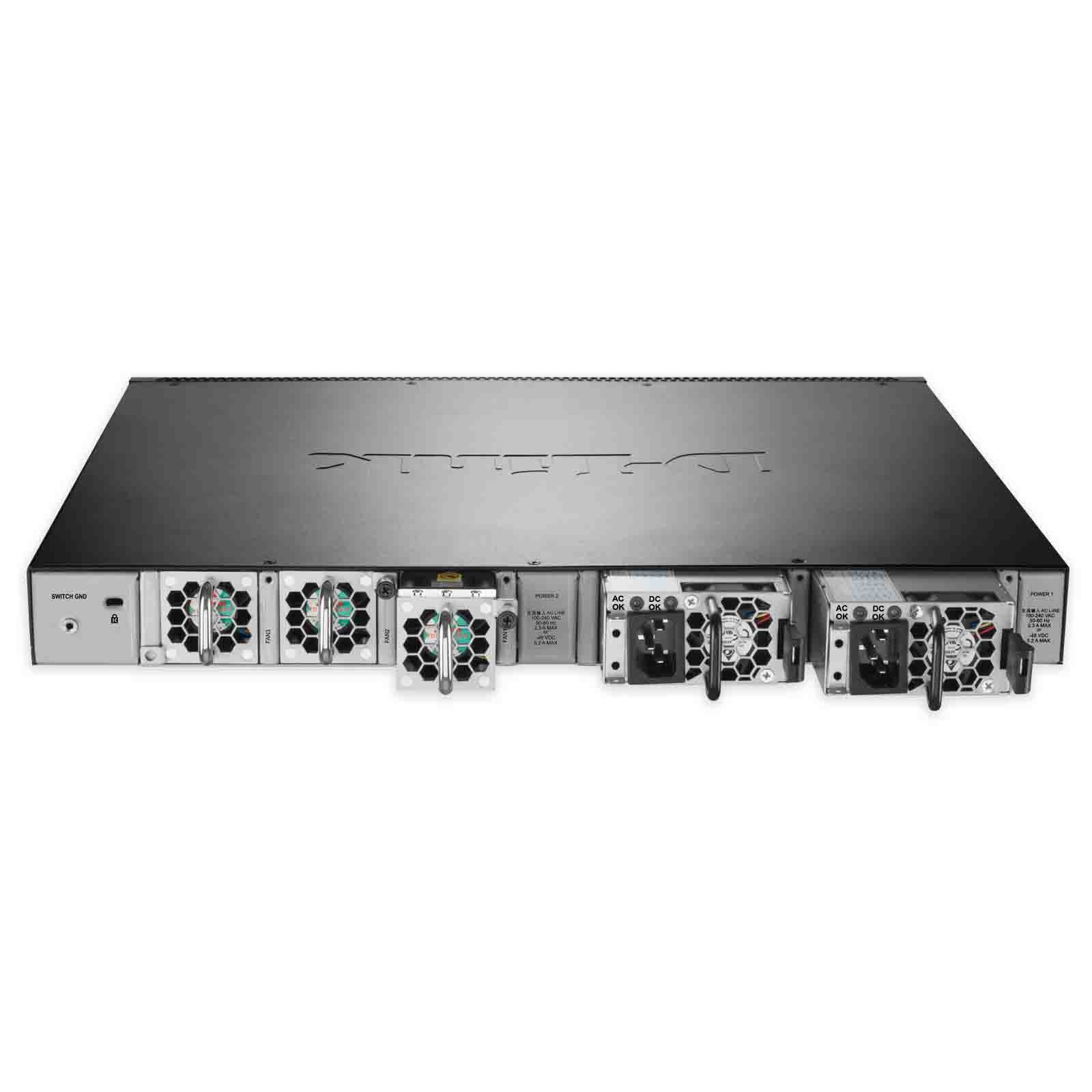

Przełącznik wyposażony jest w modularny wentylator i zasilacz o wysokiej dostępności. Konstrukcja typu "hot-swappable" oznacza, że wentylatory i zasilacze można wymienić bez wpływu na pracę przełączników. Fizyczne i wirtualne układy sterujące umożliwiają zarządzanie przełącznikami z jednego adresu IP i zapewnienie nadmiarowości dla podłączonych urządzeń.

Urządzenie obsługuje szeroki zakres funkcji warstwy 2 i 3, takich jak sieci VLAN, routing między sieciami VLAN, multiemisja, Quality of Service (QoS), Router Redundancy Protocol (VRRP), RIP (Routing Information Protocol) v1 / 2, RIP następnej generacji (RIPng), Routing zasad (PBR) oraz funkcje zabezpieczeń. Zawiera także łatwy w obsłudze interfejs WWW i standardowy przemysłowy interfejs CLI, co w znacznym stopniu ułatwia i poprawia zarządzanie.

Centrum wiązania danych (DCB) jest niezbędnym zestawem ulepszeń sieci Ethernet w przypadku tworzenia sieci w środowiskach agregacji danych. Przełącznik obsługuje kilka podstawowych elementów interfejsu DCB (Data Center Bridging), takich jak IEEE 802.1Qbb, IEEE 802.1Qaz i IEEE 802.1Qau. IEEE 802.1Qbb (Priorytetowa kontrola przepływu) zapewnia kontrolę przepływu w określonym priorytecie w celu zapewnienia, że nie nastąpi utrata danych podczas przeciążenia sieci. IEEE 802.1Qaz (Enhanced Transmission Selection) zarządza alokacją przepustowości pomiędzy różnymi klasami ruchu. IEEE 802.1Qau (Congestion Notification) zapewnia zarządzanie przeciążeniami dla przepływów danych w domenach sieciowych w celu uniknięcia przeciążenia.


Najważniejsze cechy:

DXS-3400-24TC
Główne
Ilość portów Ethernet	20x 10GBASE-T 4x 10GBASE-T/SFP+ Combo
Port konsoli	Porty konsoli RJ45 i Mini USB do zarządzania poza interfejsem CLI
Port zarządzania	Ethernet 10/100 /1000BASE-T RJ-45 do zarządzania IP poza pasmem
Port USB	1x
Wydajność
Magistrala	480 Gbps
Maksymalna prędkość przesyłania	357.12 Mpps
Bufor pakietów	4 MB
Tablica adresów MAC	48K
Zasilanie i zużycie energii
Zasilanie	100 to 240 V, 50/60 Hz, 2 A
Maksymalne zużycie energii	159.8 W
Zużycie energii w stanie spoczynku	85.1 W
Rozpraszanie ciepła	557.94 BTU/hr
Cechy fizyczne i środowiskowe
Wymiary	441 x 380 x 44 mm (17.32 x 14.96 x 1.73 inches)
Waga	7,6 kg (2 zasilacze, 3 moduły wentylatorów)  6,65 kg (1 zasilacz, 3 moduły wentylatorów)  5,25 kg (brak modułów zasilacza lub wentylatora)
Temperatura	Pracy: -5 to 50 °C (23 to 122 °F) Przechowywania: -40 to 70 °C (-40 to 158 °F)
Wilgotność	0% to 95% non-condensing
Inne
Stackowanie	Stackowanie fizyczne Pasmo stackowania do 80G Do 4 przełączników w stosie Wsparcie topologii łańcucha pierścieniowego Wirtualny stacking / grupowanie do 32 jednostek Obsługuje zarządzanie pojedynczym adresem IP D-Link
VLAN	802.1Q 802.1v Double VLAN (Q-in-Q) Port-based Q-in-Q Selective Q-in-Q Port-based VLAN MAC-based VLAN Subnet-based VLAN Private VLAN VLAN Group Max. 4K static VLAN groups Max. 4094 VIDs ISM VLAN (Multicast VLAN) Voice VLAN Auto Surveillance VLAN VLAN Trunking GVRP Up to 4094 dynamic VLANs
Cechy L2	MAC Address Table Up to 48K entries Flow Control 802.3x Flow Control when using Full Duplex Back Pressure when using Half Duplex HOL Blocking Prevention Spanning Tree Protocol 802.1D STP 802.1w RSTP 802.1s MSTP Root Guard Loop Guard Jumbo Frame Up to 12KB 802.1AX Link Aggregation Max. 32 groups per device, 8 ports per goup ERPS (Ethernet Ring Protection Switching) Port Mirroring Supports One-to-One, Many-to-One Supports Mirroring for Tx/Rx/Both Supports 4 mirroring groups Flow Mirroring Supports Mirroring for Rx VLAN Mirroring L2 Protocol Tunneling Loopback Detection (LBD) iSCSI Awareness
QoS	802.1p Quality of Service 8 queues per port QoS based on 802.1p Priority Queues DSCP IP address MAC address VLAN IPv6 Traffic Class IPv6 Flow Label TCP/UDP port Switch Port Ether Type ToS/IP Preference Protocol Type Congestion Control WRED Queue Handling Strict Weighted Round Robin (WRR) Strict + WRR Deficit Round Robin (DRR) Weighted Deficit Round Robin (WDRR) Bandwidth Control Port-based (Ingress/Egress, min. granularity 64 Kb/s) Flow-based (Ingress/Egress, min. granularity 64 Kb/s) Per queue bandwidth control (min. granularity 64 Kb/s) Support for following actions: Remark 802.1p priority tag Remark ToS/DSCP tag Committed Information Rate (CIR) Three Color Marker trTCM srTCM
Cechy L3	ARP 512 Static ARP Supports Gratuitous ARP ARP Proxy IP Interface Supports 256 interfaces Loopback Interface IPv6 Neighbor Discovery (ND) UDP Helper IPv6 Tunneling Static ISATAP GRE 6to4 IGMP Proxy Reporting VRRP v2/v3
Bezpieczeństwo	Port Security Supports up to 12K MAC addresses per port/system Broadcast/Multicast/Unicast Storm Control D-Link Safeguard Engine DHCP Server Screening IP-MAC-Port Binding Dynamic ARP Inspection IP Source Guard DHCP Snooping IPv6 Snooping DHCPv6 Guard IPv6 Route Advertisement (RA) Guard IPv6 ND Inspection ARP Spoofing Prevention Max. 64 entries Duplicate Address Detection (DAD) L3 Control Packet Filtering Traffic Segmentation SSL Supports v1/v2/v3 Supports IPv4/v6 access SSH Supports SSH v2 Supports IPv4/v6 access BPDU Attack Protection DOS Attack Prevention
AAA	802.1X Authentication Supports Port-based access control Supports Host-based access control Identity-driven Policy Assignment Dynamic VLAN Assignment QoS Assignment ACL Assignment Web-based Access Control (WAC) Identity-driven Policy Assignment Dynamic VLAN Assignment QoS Assignment ACL Assignment Supports Port-based access control Supports Host-based access control MAC-based Access Control (MAC) Identity-driven Policy Assignment Dynamic VLAN Assignment QoS Assignment ACL Assignment Supports Port-based access control Supports Host-based access control Compound Authentication Microsoft NAP Support 802.1X NAP Support DHCP NAP RAIDUS and TACACS+ Authentication Authentication Database Failover Guest VLAN
Zarządzanie	Web-based GUI CLI Telnet Server Telnet Client TFTP Client FTP Client Secure FTP (SFTP) Server Traffic Monitoring SNMP Supports v1/v2c/v3 SNMP Trap System Log DHCP Client DHCP Server DHCP Relay options 60, 61, 82 Multiple Images Multiple Configurations Flash File System DNS Client CPU Monitoring MTU Setting ICMP Tools Ping Traceroute LLDP & LLDP-MED DNS Relay SMTP DHCP Auto Configuration NTP RCP (Remote Copy Protocol) RMONv1 RMONv2 Trusted Host Password Encryption Debug Command sFlow Switch Resource Management (SRM) Microsoft Network Load Balancing (NLB)
Standardy MIB/RFC	MIB Structure: RFC1065, RFC1066, RFC1155, RFC1156, RFC2578 Concise MIB Definitions: RFC1212 MIBII: RFC1213 MIB Traps Convention: RFC1215 Bridge MIB: RFC1493, RFC4188 SNMP MIB: RFC1157, RFC2571, RFC2572, RFC2573, RFC2574, RFC2575, RFC2576 SNMPv2 MIB: RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418, RFC3636 RMON MIB: RFC271, RFC1757, RFC2819 RMONv2 MIB: RFC2021 Ether-like MIB: RFC1398, RFC1643, RFC1650, RFC2358, RFC2665, RFC3635 802.3 MAU MIB: RFC2668 802.1p MIB: RFC2674, RFC4363 Interface Group MIB: RFC2863 RADIUS Authentication Client MIB: RFC2618 MIB for TCP: RFC4022 MIB for UDP: RFC4113 MIB for Diffserv.: RFC3298 RADIUS Accounting Client MIB: RFC2620 Ping & TRACEROUTE MIB: RFC2925 Running configuration writes and backup (D-Link MIB) TFTP uploads and downloads (D-Link MIB) Trap MIB (D-Link MIB) IPv6 MIB: RFC2465 ICMPv6 MIB: RFC2466 Entity MIB: RFC2737 VRRP MIB: RFC2787 RIPv2 MIB: RFC1724 OSPF MIB: RFC1850 IPv4 Multicast Routing MIB: RFC5132, RFC2932 PIM MIB for IPv4: RFC2934 IP Forwarding Table MIB: RFC4292 IPv6 SNMP Mgmt Interface MIB: RFC4293 DDM MIB (D-Link MIB) Private MIB (D-Link MIB) DIFFSERV MIB (D-Link MIB) MIB for D-Link Zone Defense (D-Link MIB) IP: RFC791 UDP: RFC768 TCP: RFC793 ICMPv4: RFC792 ICMPv6: RFC2463, RFC4443 Extended ICMP to Support Multi-Part Messages: RFC4884 ARP: RFC826 CIDR: RFC1338, RFC1519 Definition of the DS Field in the IPv4 and IPv6 Headers: RFC2474, RFC3168, RFC3260 Extensible Authentication Protocol (EAP): RFC1321, RFC2284, RFC2865, RFC2716, RFC1759, RFC3580, RFC3748 SNMP Framework: RFC2571 SNMP Message Processing and Dispatching: RFC2572 SNMP Applications: RFC2573 User-based Security Model for SNMPv3: RFC2574 Expedited Forwarding PHB (Per-Hop Behavior): RFC3246 Supplemental Information for the New Definition of the EF PHB (Expedited Forwarding Per-Hop Behavior): RFC3247 DNS extension support for IPv6: RFC1886 Path MTU Discovery for IPv6: RFC1981 IPv6: RFC2460 Neighbor Discovery for IPv6: RFC2461, RFC4861 IPv6 Stateless Address Auto-configuration: RFC2462, RFC4862 IPv6 over Ethernet and definition: RFC2464 Dual Stack Hosts using the “Bump-In-the-Stack” Technology: RFC2767 IPv6 Addressing Architecture: RFC3513, RFC4291 IPv4/IPv6 dual stack function: RFC2893, RFC4213 Default Address Selection for Internet Protocol version 6: RFC3484 IP-IP tunnel: IP Encapsulation within IP: RFC2003 IP-IP tunnel:Allow MTU = 1500 or 1520: RFC1191 L2 distributed tunnel - CAPWAP Encapsulation: RFC5415 /td>
Access Control List (ACL)	ACL based on: 802.1p priority VLAN MAC address EtherType IP address DSCP Protocol type TCP/UDP port number IPv6 Traffic Class IPv6 Flow Label Max. ACL entries: Ingress IPv4: 1792 IPv6: 448 Egress IPv4: 512 IPv6: 256 3K VLAN access map Time-based ACL
OAM	Cable Diagnostics 802.3ah Ethernet Link OAM D-Link Unidirectional Link Detection (DULD) Dying Gasp 802.1ag Connectivity Fault Management (CFM) Y.1731 OAM Optical Transceiver Digital Diagnostic Monitoring (DDM)
EMI/EMC	CE, FCC, C-Tick, VCCI, BSMI, CCC
Safety	cUL, CB, CE, CCC, BSMI
