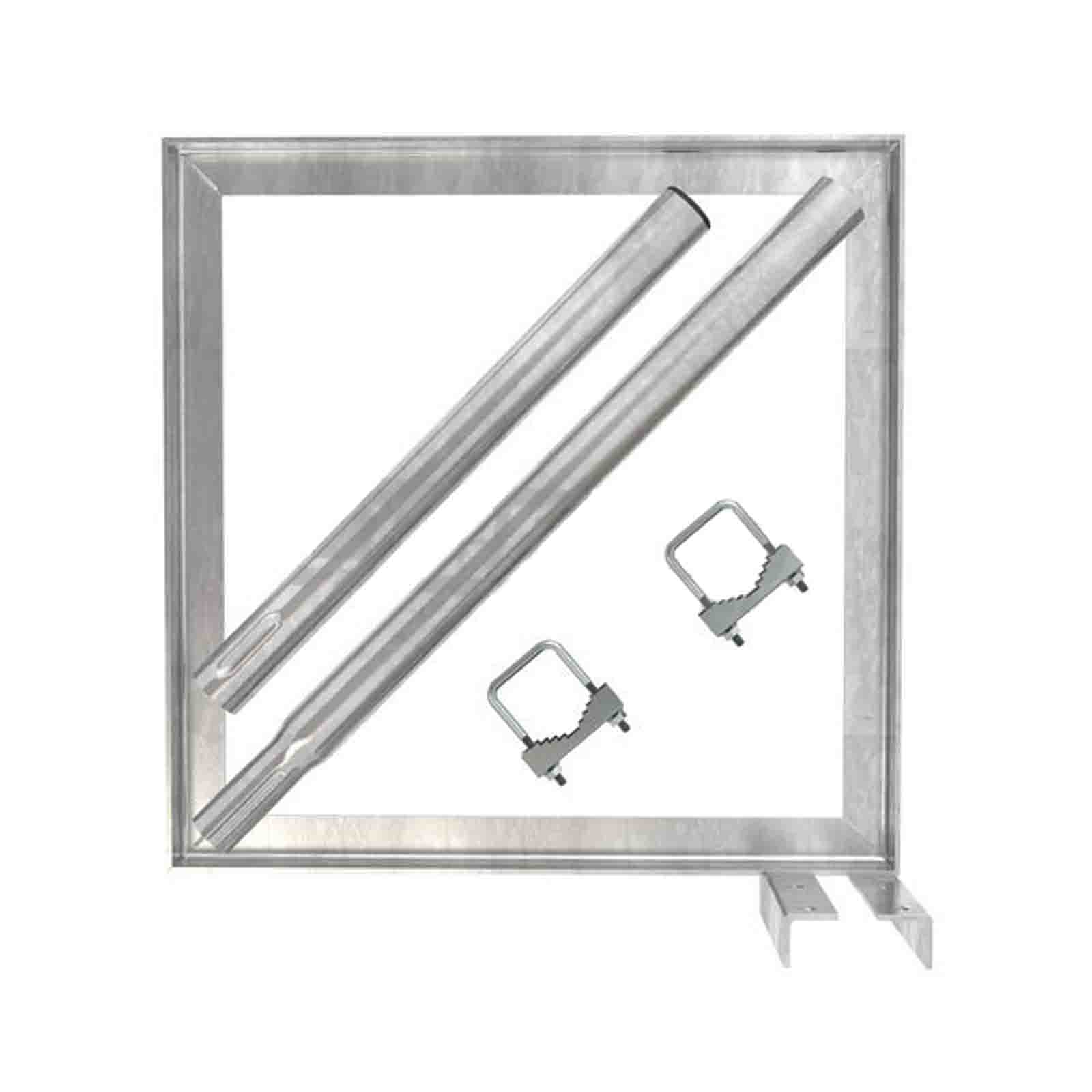

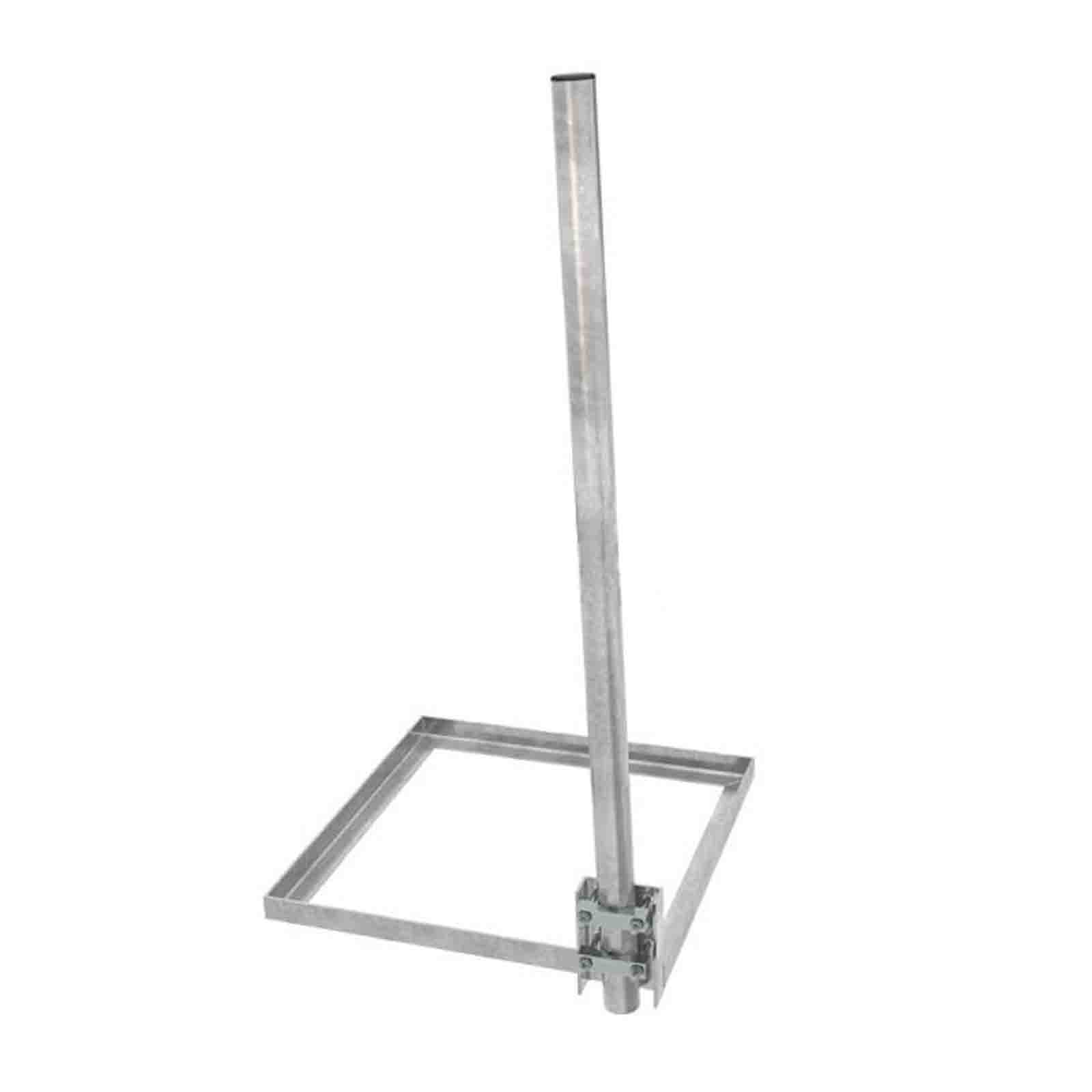

Stojak balastowy 50x50 komplet
Stojak balastowy 50x50 komplet, czyli stojak anteny obciążony płytką chodnikową. Mocowanie uchwytu odbywa się na chodniku lub tarasie.
Zalecenia obciążeniowe:
- obciążenie balastowe dla średnic czasz antenowych i wysokości montażu 0.95 m:
- 60 cm – 3 płyty balastowe o łącznej masie 108 kg
- 80 cm – 5 płyt balastowych o łącznej masie 180 kg
- obciążenie balastowe dla średnicy czasz antenowych 100 cm i wysokości montażu 0.88 m:
- 6 płyt balastowych o łącznej masie 216 kg
- obciążenie balastowe dla średnic czasz antenowych i wysokości montażu 0.5 m:
- 60 cm – 2 płyty balastowe o łącznej masie 72 kg
- 80 cm – 3 płyt balastowych o łącznej masie 108 kg
- 100 cm – 4 płyty balastowe o łącznej masie 144 kg
- antena będzie zamontowana w strefie obciążenia wiatrem do 72 km/h (w porywach 158 km/h)
|
Materiał
|
stal |
|
Powłoka
|
ocynk ogniowy |
|
Waga
|
7 kg |
|
Wymiary kątownika
|
35 x 35 x 4 cm |
|
Cybanty montażowe
|
2 szt. |
|
Zaślepka plastikowa
|
1 szt. |
