DishEter PRO 28 HV 4GHz

DishEter PRO 28 HV 4GHz to dwupolaryzacyjna antena paraboliczna przeznaczona do pracy w pasmie 4,5 - 5,6GHz pozwalająca uniknąć zakłóceń w silnie zurbanizowanych lokalizacjach. Przeznaczona jest dla urządzeń działających w pasmie 4GHz jak np. Ubiquiti AirFiber 4X.

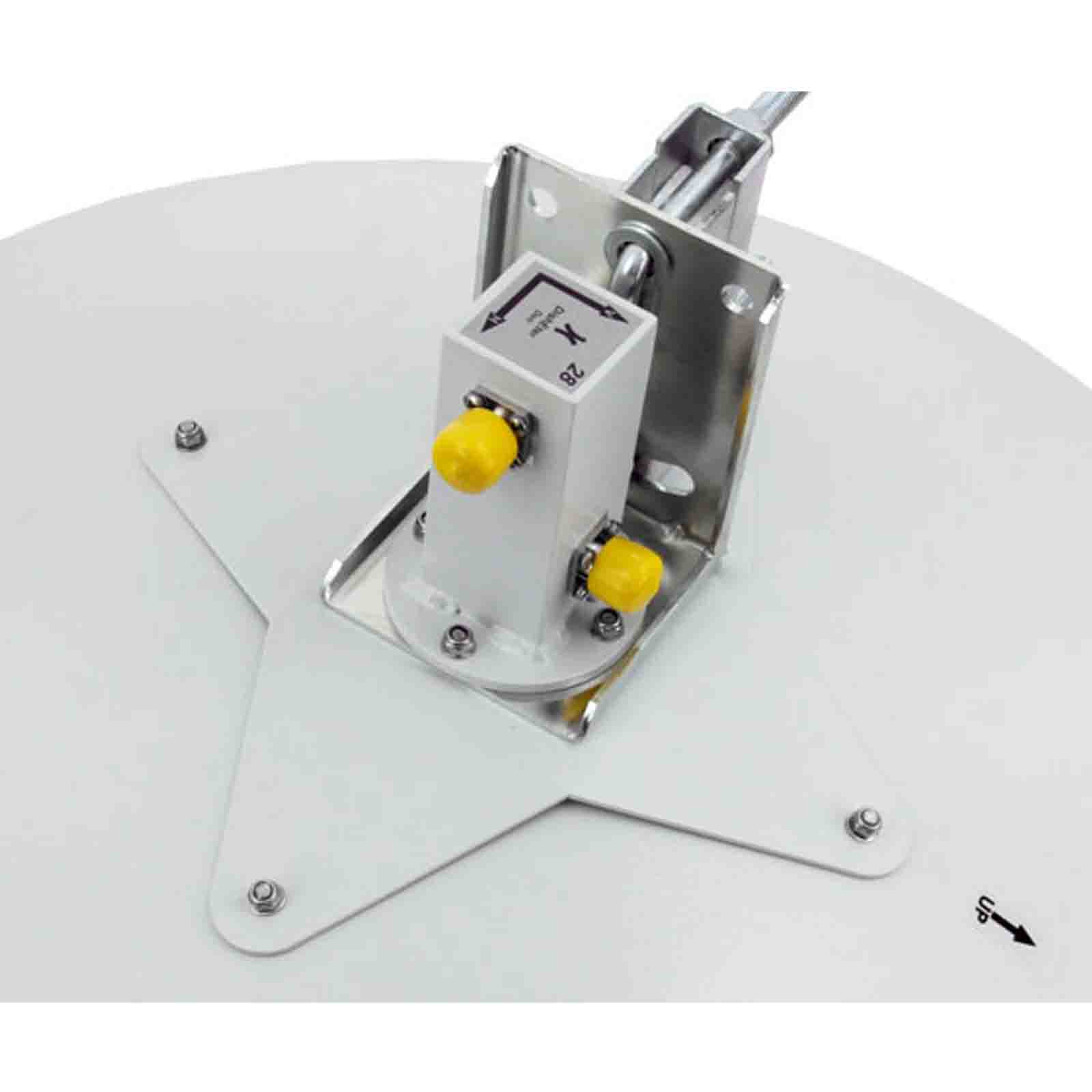

Bardzo wysoka izolacja (separacja) pomiędzy dwoma wejściami antenowymi pracującymi z ortogonalnymi polaryzacjami wynosząca ponad 40 dB zapewniona została poprzez zastosowanie dwupolaryzacyjnego promiennika w postaci falowodu o przekroju kwadratowym z odpowiednim rozkładem prętów metalowych wewnątrz konstrukcji. Dzięki temu możliwe jest osiągnięcie dopasowanie współczynnika fali stojącej VSWR<1,5 w bardzo szerokim paśmie pracy przy jednoczesnej minimalizacji strat wtrąceniowych (tłumienia) w promienniku.

Układ zwierciadeł Cassegraina ze zmodyfikowanym zwierciadłem dodatkowym zapewnia redukcję poziomu listków bocznych i zawężenie wiązki głównej charakterystyki promieniowania. Wyprofilowany i wydłużony kołnierz głównego zwierciadła anteny pozwala na redukcję promieniowania bocznego, dzięki czemu antena nadaje się do montowania w miejscach, gdzie występują inne systemy działające w tym paśmie, zapewniając minimalizację ich wpływu na tworzone łącze.

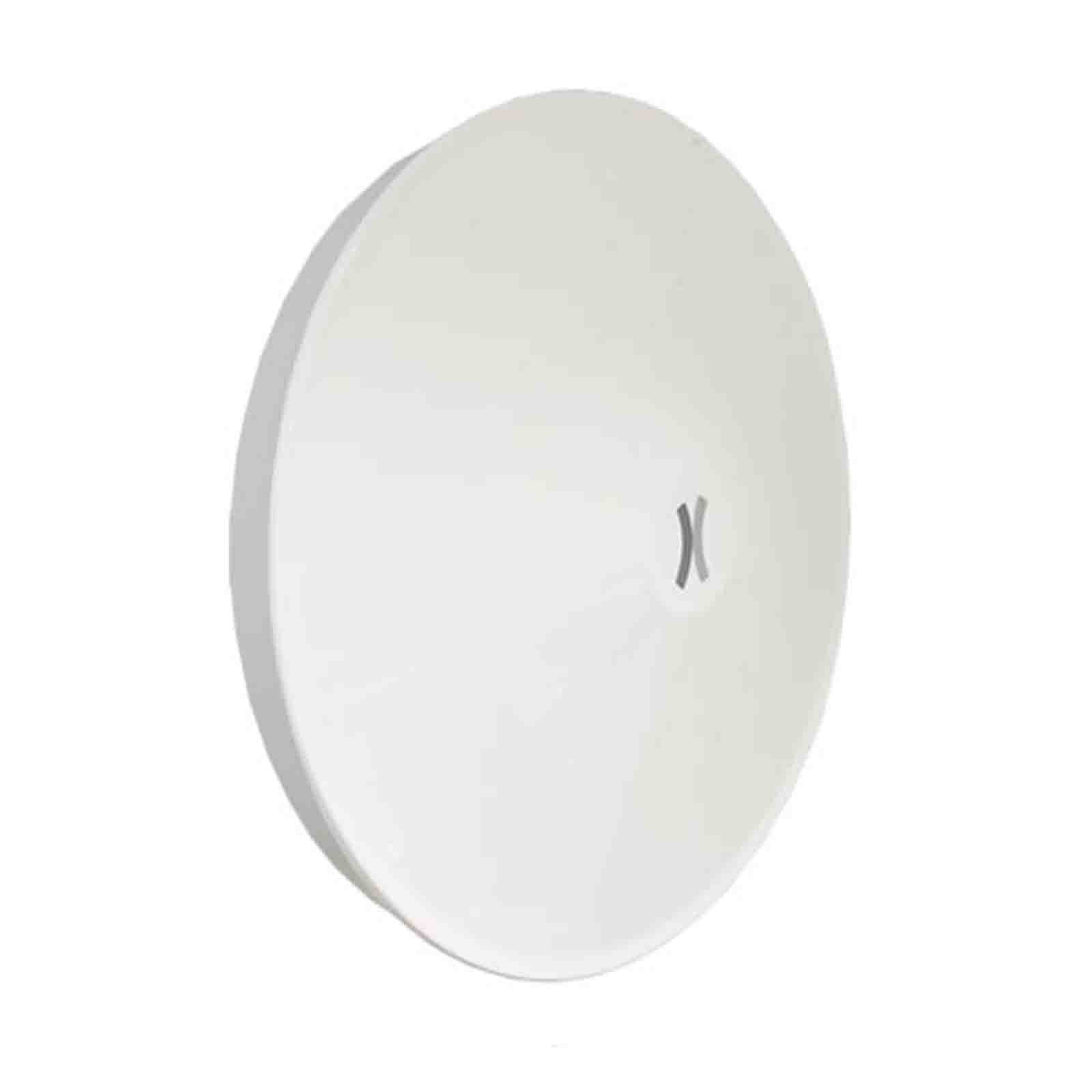

Zwierciadło (parabola) anteny wykonane jest ze stopu aluminium o gr. 1,5 mm, reflektor Cassegreina wykonany jest z 1 mm stopu aluminium. Zwierciadło, reflektor, promiennik oraz uchwyt anteny zabezpieczone są przed wpływem warunków zewnętrznych strukturalną farbą proszkową. Natomiast osłona paraboli i reflektora wykonana jest z bardzo trwałego i niskotłumiennego tworzywa HIPS odpornego na promieniowanie UV. Antena jest doskonale zabezpieczona przed oddziaływaniem warunków atmosferycznych, co gwarantuje trwałość i niezmienność parametrów w czasie jej eksploatacji

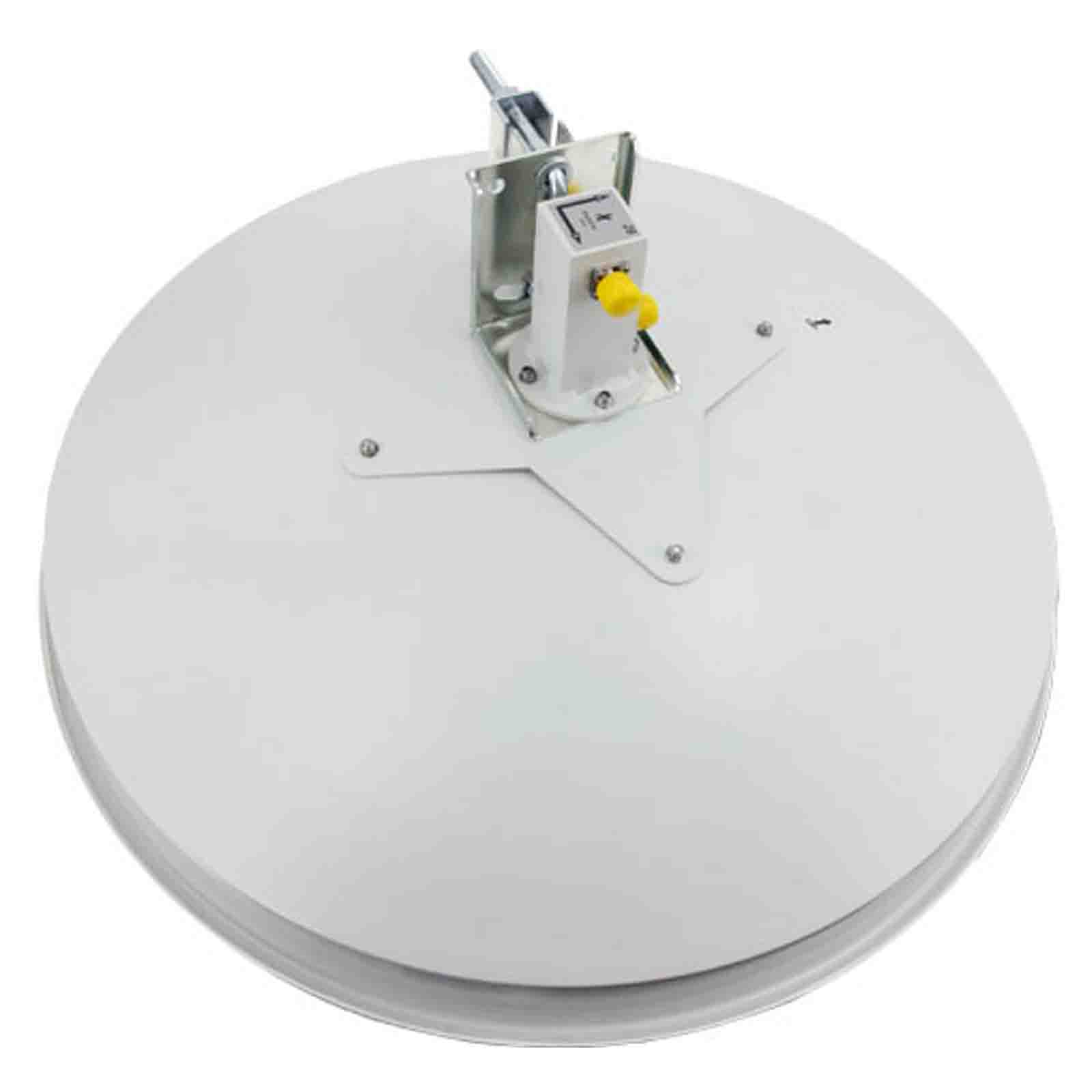

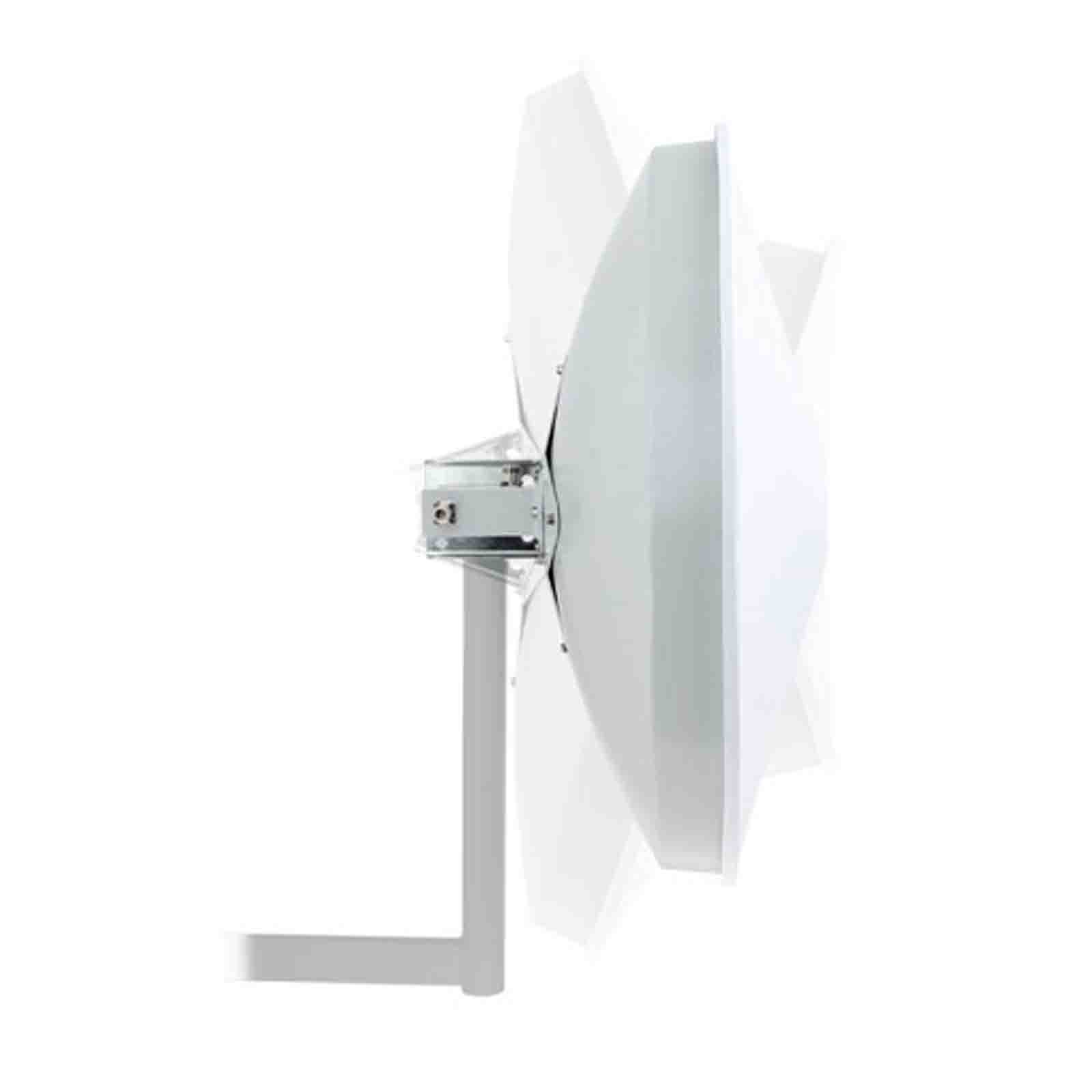

Do anteny dołączony jest solidny uchwyt wraz z cybantem, zapewniający stabilność, dużą odporność na działanie wiatru oraz umożliwiający regulację kąta pochylenia anteny, ułatwiając optymalne ustawienie. Antena dostarczana jest jako zmontowany w całości produkt, gotowy do zamocowania na maszcie.

Typ anteny	kierunkowa, paraboliczna, dwupolaryzacyjna
Zakres częstotliwości	4,5 - 5,6GHz
Zysk energetyczny dla polaryzacji pionowej	4,6 - 5,2 GHz 28 dBi 4,5 - 4,6 i 5,2 - 5,6 GHz >25 dBi
Zysk energetyczny dla polaryzacji poziomej	4,6-5,2 GHz 28 dBi 4,5 - 4,6 i 5,2-5,6 GHz >25 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	>35 dB
Separacja pomiędzy złączami	>40 dB
Kąt promieniowania w płaszczyźnie pionowej	5-6,5° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	5-6,5° dla -3dB
VSWR	<1,5 dla 4,6 - 5,4GHz <1,9 dla 4,5 - 4,6 i 5,4 - 5,7GHz
Impedancja	50 Ohm
Listki boczne	od 12 do -18 dB
Złącze	2x N/Żeńskie
Odporność na wiatr	56 m/s
Średnica masztu/uchwytu	26-72 mm
Wymiary	640 x 350 mm
Wymiary czaszy	ø 600 mm
Wymiar opakowania	70 x 70 x 40 cm
Waga całkowita	6 kg
Waga z uchwytem	3,9 kg
Waga bez uchwytów	3 kg
Gwarancja	36 m-cy
