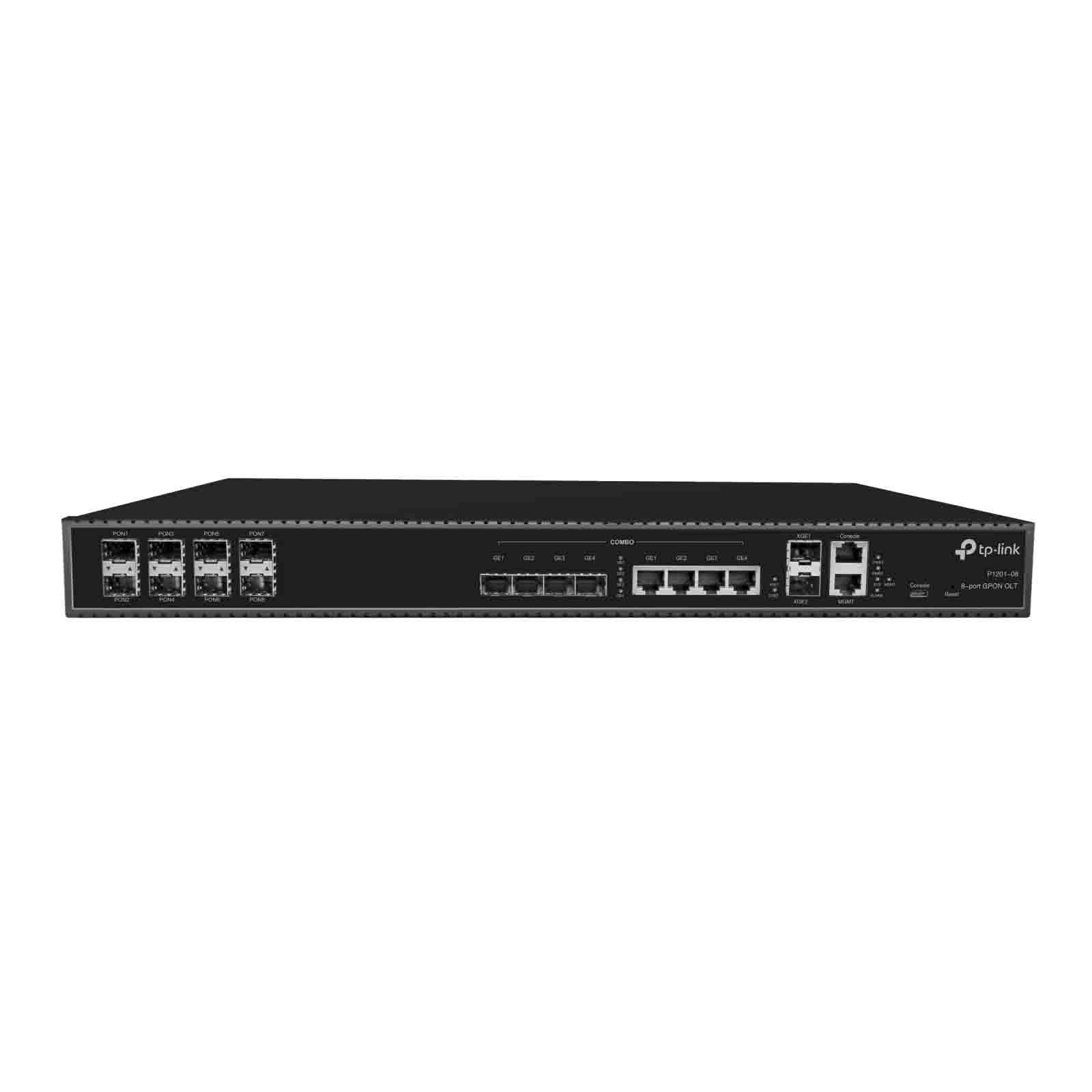

TP-Link P1201-08 GPON OLT 8x portów

TP-Link P1201-08 to terminal GPON OLT, wyposażony w 8x portów GPON, w których można zastosować wkładki klasy B+ lub C+. Maksymalny split na port wynosi 1:128, a przepustowość 2,5 Gb/s (do klienta) / 1,25 Gb/s (od klienta). P1201-08 wspiera standardy OMCI ITU-T G.984 i G.988, obsługuje funkcje zarządzania Layer2, takie jak agregacja portów, VLAN, QoS, multicast czy ACL.

Terminal OLT obsługuje 8 portów GPON i może obsługiwać 1024 użytkowników jednocześnie (o współczynnik podziału 1:128). Zarządzać urządzeniem można poprzez terminal (CLI) lub system zarządzania EMS (Element Management System). Do konfiguracji dostępne są porty: konsolowy RJ45, USB type-C oraz port out-band (100/1000BASE-TX). TP-Link P1201-08 posiada dwa wbudowane redundantne zasilacze AC.

Uwaga: Do urządzenia nie są dołączone wkładki.

Najważniejsze cechy:

terminal GPON OLT
8x portów GPON
4x uplinkowe porty Gigabit Combo (RJ45+SFP)
2x uplinkowe sloty SFP+ 10 Gb/s
zarządzanie przez CLI lub system EMS

TP-Link P1201-08
Właściwości sprzętowe
Porty GPON	8x slotów SFP
Porty uplinkowe	4x gigabitowe porty Combo (Ethernet / SFP) 2x sloty SFP+ 10Gb/s
Porty zarządzania	1x port konsolowy RJ45 1x port USB Type-C 1x port out-band 100/1000 BASE-TX
Chłodzenie	4 wentylatory
Zasilanie	2 wbudowane zasilacze AC 90 - 240 V 50/60 Hz
Maks. pobór mocy	70 W
Waga	4 kg
Wymiary	440 x 391 x 44 mm
Dopuszczalna temperatura pracy	Od 0 do 50 st. C
Dopuszczalna temperatura przechowywania	Od -40 do 85 st. C
Dopuszczalna wilgotność powietrza	5%-90% niekondensująca
Dopuszczalna wilgotność powietrza podczas przechowywania	5%-90% niekondensująca
Właściwości portu GPON
Maks. split	1:128
Maks. zasięg transmisji	20 km
Przepustowość	Do klienta: 2,5 Gb/s Od klienta: 1,25 Gb/s
Długość fali	Tx: 1490 nm Rx: 1310 nm
Rodzaj złącza	SC/UPC
Rodzaj włókna	Singlemode (9/125μm)
Moc nadawcza	Wkładka klasy B+: 1,5 - 5 dBm Wkładka klasy C+: 3 - 7 dBm
Czułość odbioru	Wkładka klasy B+: -28 dBm Wkładka klasy C+: -30 dBm
Saturacja mocy	Wkładka klasy B+: -8 dBm Wkładka klasy C+: -12 dBm
Właściwości oprogramowania
Właściwości PON	Standardy ITU-T G.984.x i G.988 Standard OMCI Maks. split 1:128 Szyfrowanie AES 128 Algorytm DBA, do 5 rodzajów DBA Zarządzanie ONU (zdalna konfiguracja, monitorowanie i aktualizowanie) Uwierzytelnianie ONU
Porty	Włączanie / wyłączanie Konfiguracja przepustowości Kontrola przepływu 802.3x Broadcast / multicast / unicast storm control Port mirror
Adresy MAC	Tablica adresów MAC: 64K Aging time configuration Wsparcie limitowania adresów MAC Do 1K statycznych adresów MAC Do 256 blackhole adresów MAC ("czarna lista" adresów MAC)
Spanning Tree	RSTP
LACP	Agregacja połączeń 802.1ad Równoważenie pasma (load balancing) w oparciu o S-MAC, D-MAC, S-IP, D-IP
VLAN	VLAN ID: 1 - 4094 Wsparcie 802.1q VLAN Tryby: access, trunk, hybrid Konfiguracja PVID QinQ VLAN translation
QoS	Wsparcie 802.1p QOS 4 kolejki Priorytetowanie: SP, WRR, SP+WRR
Lista kontroli dostępu	Podstawowa lista: IP źródłowe Zaawansowane listy: źródłowe IP, docelowe IP, źródłowy port, port docelowy, DSCP Lista link: źródłowy MAC, docelowy MAC, VLAN ID, rodzaj Ethernet Priorytetowanie 802.1p, VLAN ID, TOS, DSCP
Zarządzanie	Terminal (CLI) Dual image EMS w oparciu o SNMP Port konsolowy, port zarządzania Zarządzanie inbound i outbound 2 poziomy kont dla użytkowników Backup i przywracanie konfiguracji Aktualizacja oprogramowania przez FTP Logi Statystyki w czasie rzeczywistym Diagnostyka OLT i ONT
