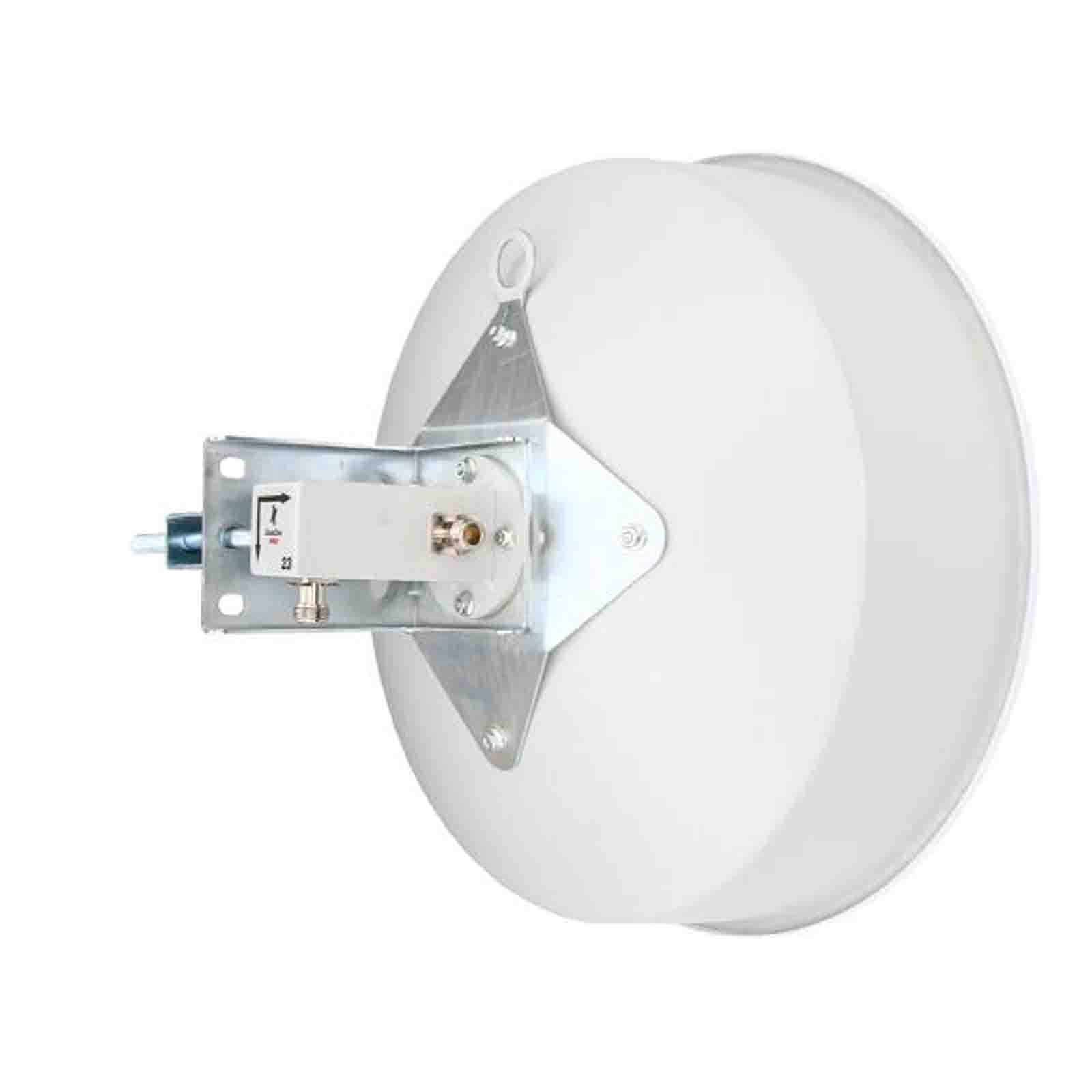

DishEter PRO 23 HV 6GHz

DishEter PRO 23 HV 6GHz to dwupolaryzacyjna antena paraboliczna przeznaczona do pracy w pasmie 5.9-6.43GHz pozwalająca uniknąć zakłóceń w silnie zurbanizowanych lokalizacjach. Przeznaczona jest dla urządzeń działających w pasmie 6GHz.

Bardzo wysoka izolacja (separacja) pomiędzy dwoma wejściami antenowymi pracującymi z ortogonalnymi polaryzacjami wynosząca ponad 50 dB zapewniona została poprzez zastosowanie dwupolaryzacyjnego promiennika w postaci falowodu o przekroju kwadratowym z odpowiednim rozkładem prętów metalowych wewnątrz konstrukcji. Dzięki temu możliwe jest osiągnięcie dopasowanie współczynnika fali stojącej VSWR<1,5 w bardzo szerokim paśmie pracy przy jednoczesnej minimalizacji strat wtrąceniowych (tłumienia) w promienniku.

Układ zwierciadeł Cassegraina ze zmodyfikowanym zwierciadłem dodatkowym zapewnia redukcję poziomu listków bocznych i zawężenie wiązki głównej charakterystyki promieniowania. Wyprofilowany i wydłużony kołnierz głównego zwierciadła anteny pozwala na redukcję promieniowania bocznego, dzięki czemu antena nadaje się do montowania w miejscach, gdzie występują inne systemy działające w tym paśmie, zapewniając minimalizację ich wpływu na tworzone łącze.

Zwierciadło (parabola) anteny wykonane jest ze stopu aluminium o gr. 1,5 mm, reflektor Cassegreina wykonany jest z 1 mm stopu aluminium. Zwierciadło, reflektor, promiennik oraz uchwyt anteny zabezpieczone są przed wpływem warunków zewnętrznych strukturalną farbą proszkową. Natomiast osłona paraboli i reflektora wykonana jest z bardzo trwałego i niskotłumiennego tworzywa HIPS odpornego na promieniowanie UV. Antena jest doskonale zabezpieczona przed oddziaływaniem warunków atmosferycznych, co gwarantuje trwałość i niezmienność parametrów w czasie jej eksploatacji

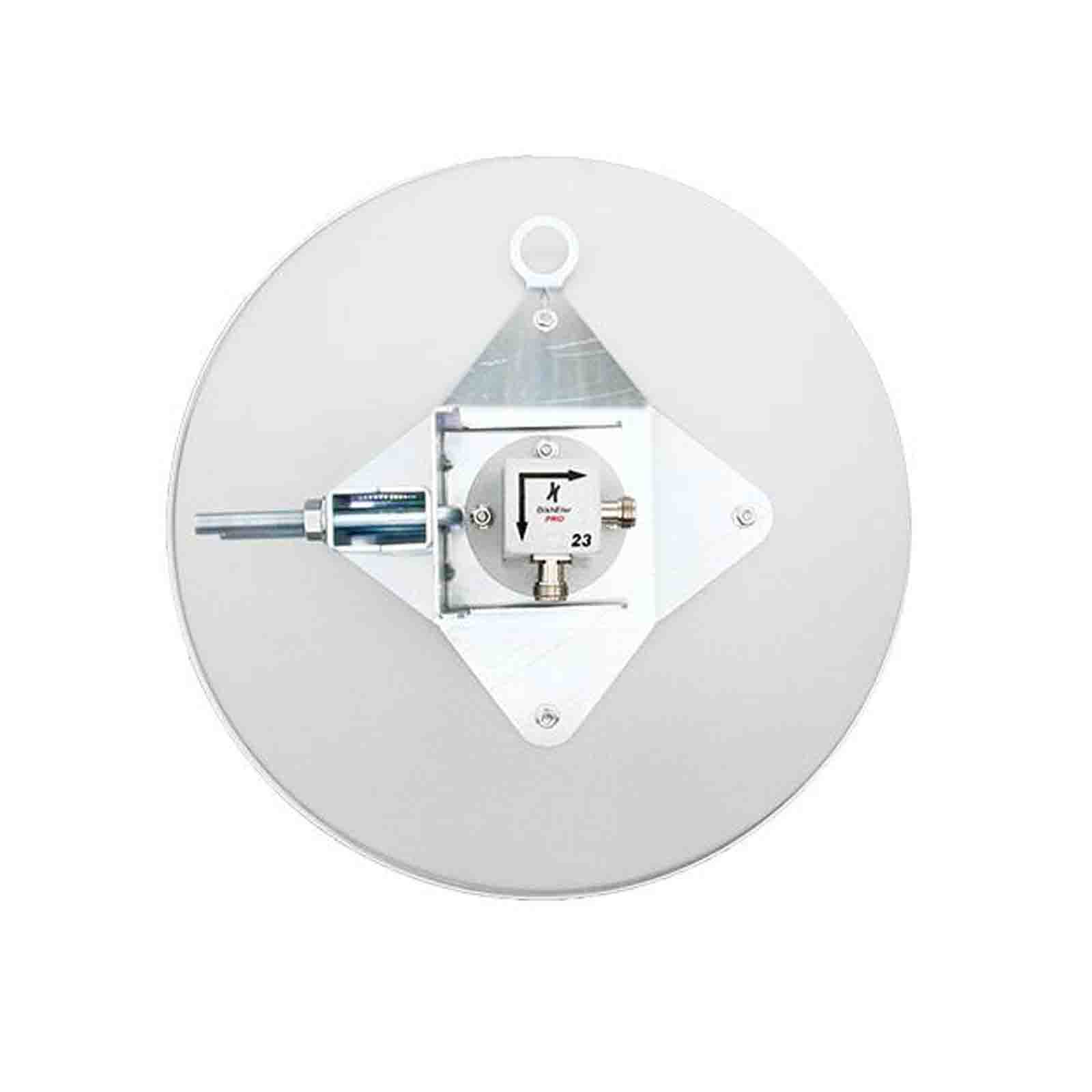

Do anteny dołączony jest solidny uchwyt wraz z cybantem, zapewniający stabilność, dużą odporność na działanie wiatru oraz umożliwiający regulację kąta pochylenia anteny, ułatwiając optymalne ustawienie. Antena dostarczana jest jako zmontowany w całości produkt, gotowy do zamocowania na maszcie.

Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	5,4 - 6,45 GHz
Zysk energetyczny dla polaryzacji pionowej	5,4 - 5,5 GHz: 22,5 dBi 5,5 - 5,9 GHz: 23 dBi 5,9 - 6,25 GHz: 23,5 6,25 - 6,45 GHz: 24 dBi
Zysk energetyczny dla polaryzacji poziomej	5,4 - 5,5 GHz: 22 dBi 5,5 - 5,9 GHz: 22,5 dBi 5,9 - 6,25 GHz: 23 dBi 6,25 - 6,45 GHz: 23,5 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	>45 dB
Separacja pomiędzy złączami	5,4 - 5,5 GHz: 45 dB 5,5 - 6,25 GHz: 50 dB 6,25 - 6,45 GHz: 55 dB
Kąt promieniowania w płaszczyźnie pionowej	7-9 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	7-9 ° dla -3dB
VSWR	<1,5
Impedancja	50 Ohm
Listki boczne	5,4 - 5,5 GHz: -17 dB 5,5 - 5,9 GHz: -17,5 dB 5,9 - 6,25 GHz: -19 dB 6,25 - 6,45 GHz: -18 dB
Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s
Średnica masztu/uchwytu	26-72 mm
Wymiary	380 x 245 mm
Wymiary czaszy	ø 360 mm
Wymiar opakowania	47/47/30 cm
Waga całkowita	3.300 g
Waga z uchwytem	2.350 g
Waga bez uchwytów	1.744 g
Gwarancja	36 m-cy
