DishEter PRO 23 HV Precision

DishEter PRO 23 HV Precision to zestaw złożony z anteny DishEter PRO 23 HV i uchwytu montażowego DishEter Precision HV.

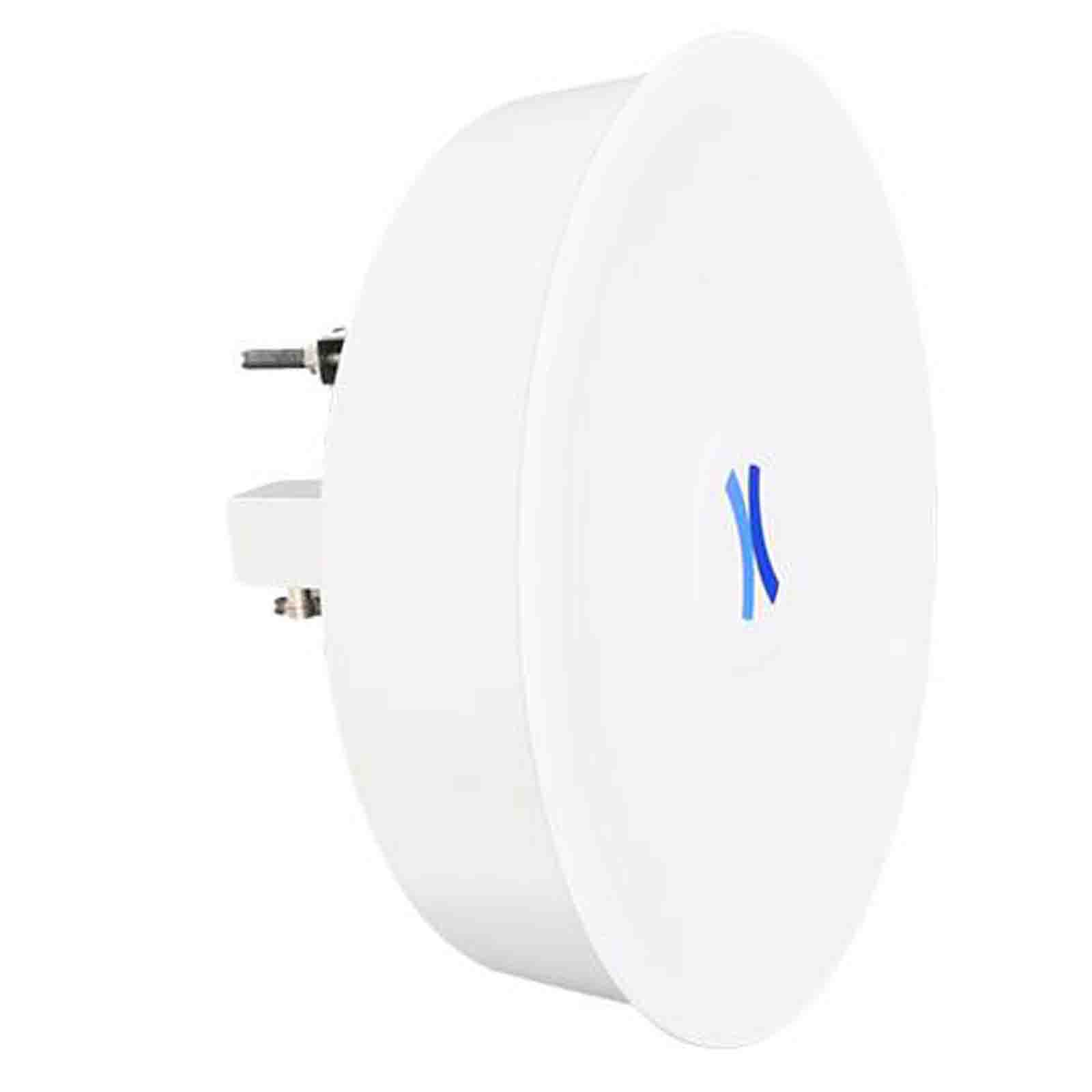

DishEter PRO 23 HV Precision to dwupolaryzacyjna antena paraboliczna. Antena o nieosiągalnym w konkurencyjnych rozwiązaniach zakresie działania, poziomie separacji pomiędzy polaryzacjami, współczynniku VSWR, zwężonym kącie promieniowania wiązki głównej, ograniczonym promieniowaniu bocznym oraz zredukowanym poziomie listków bocznych.

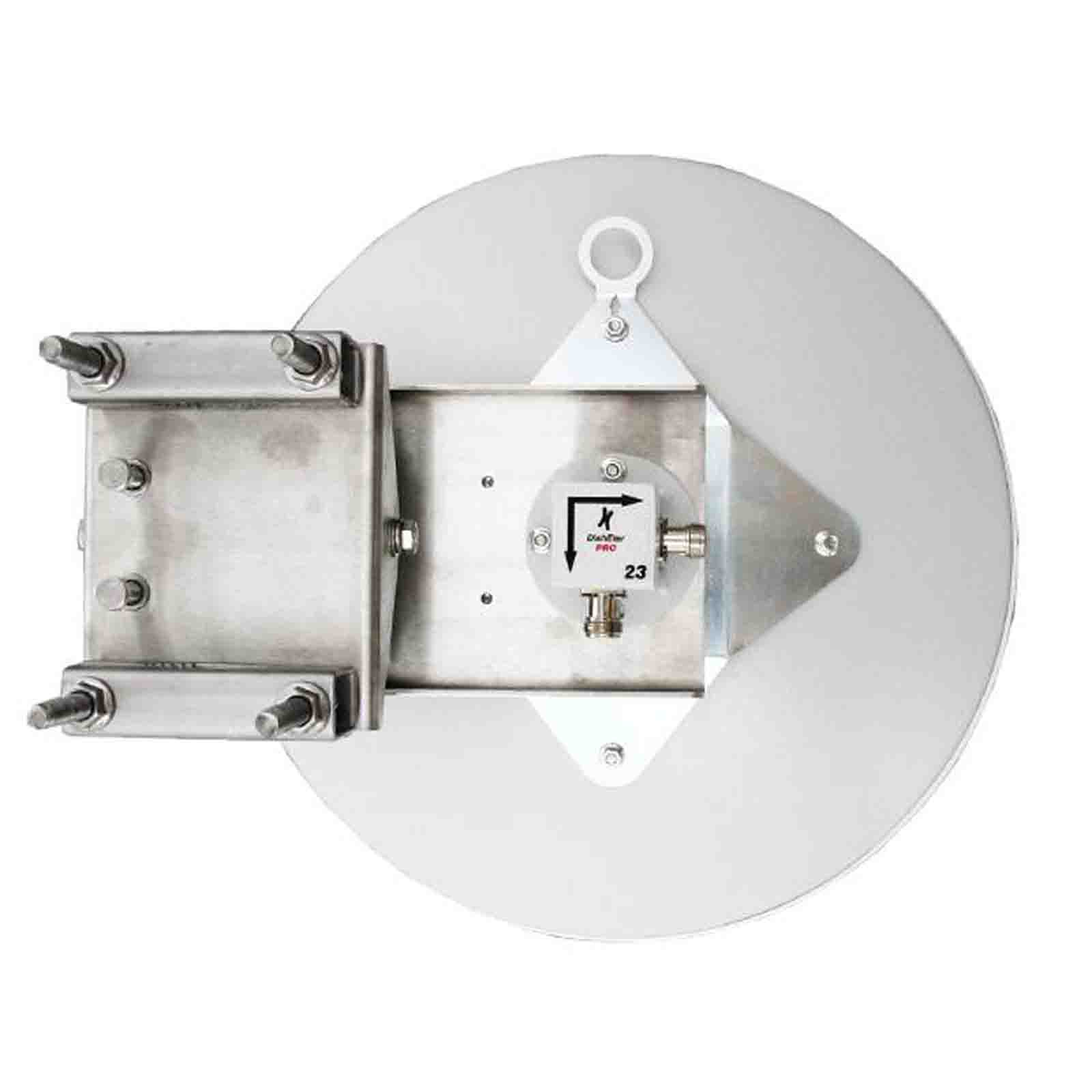

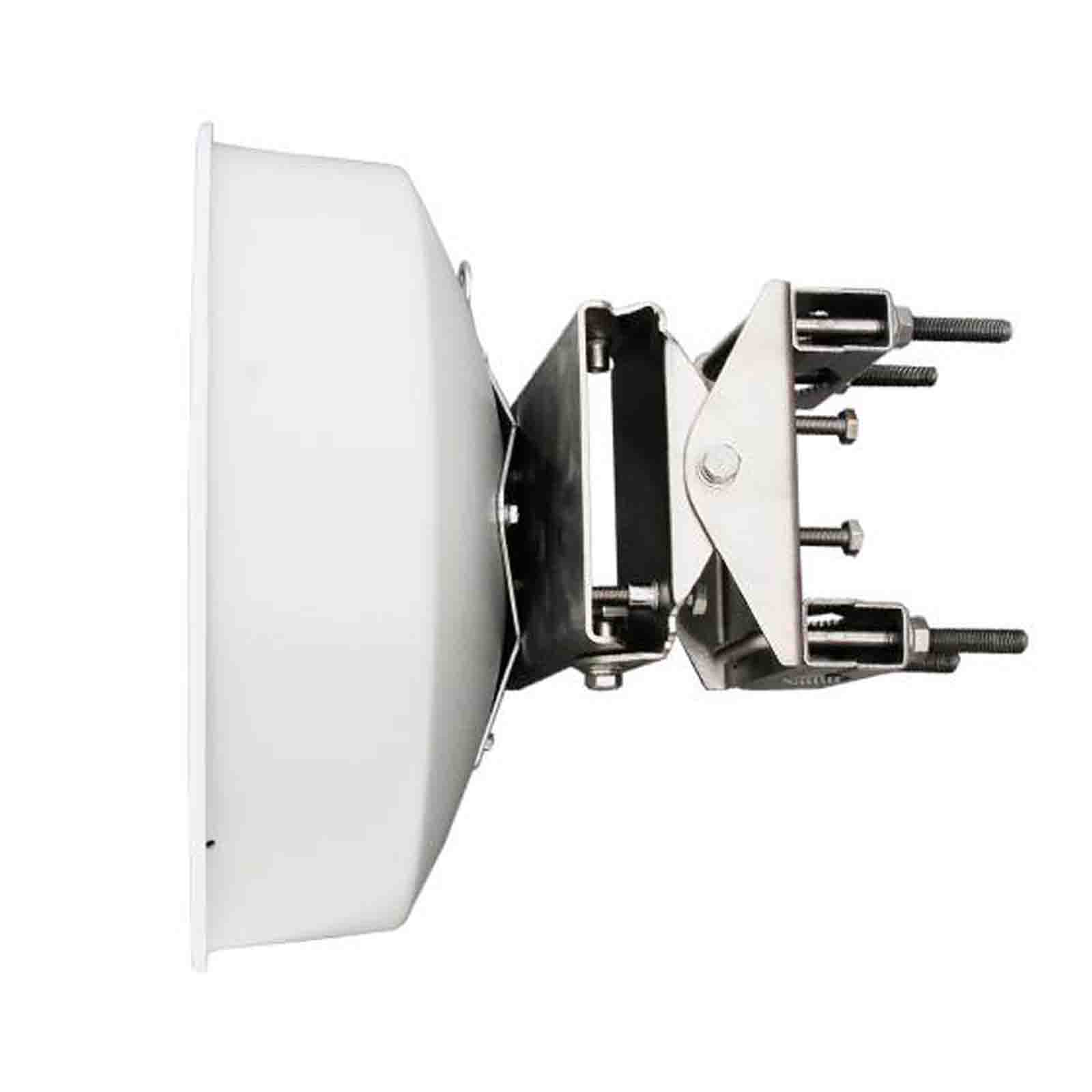

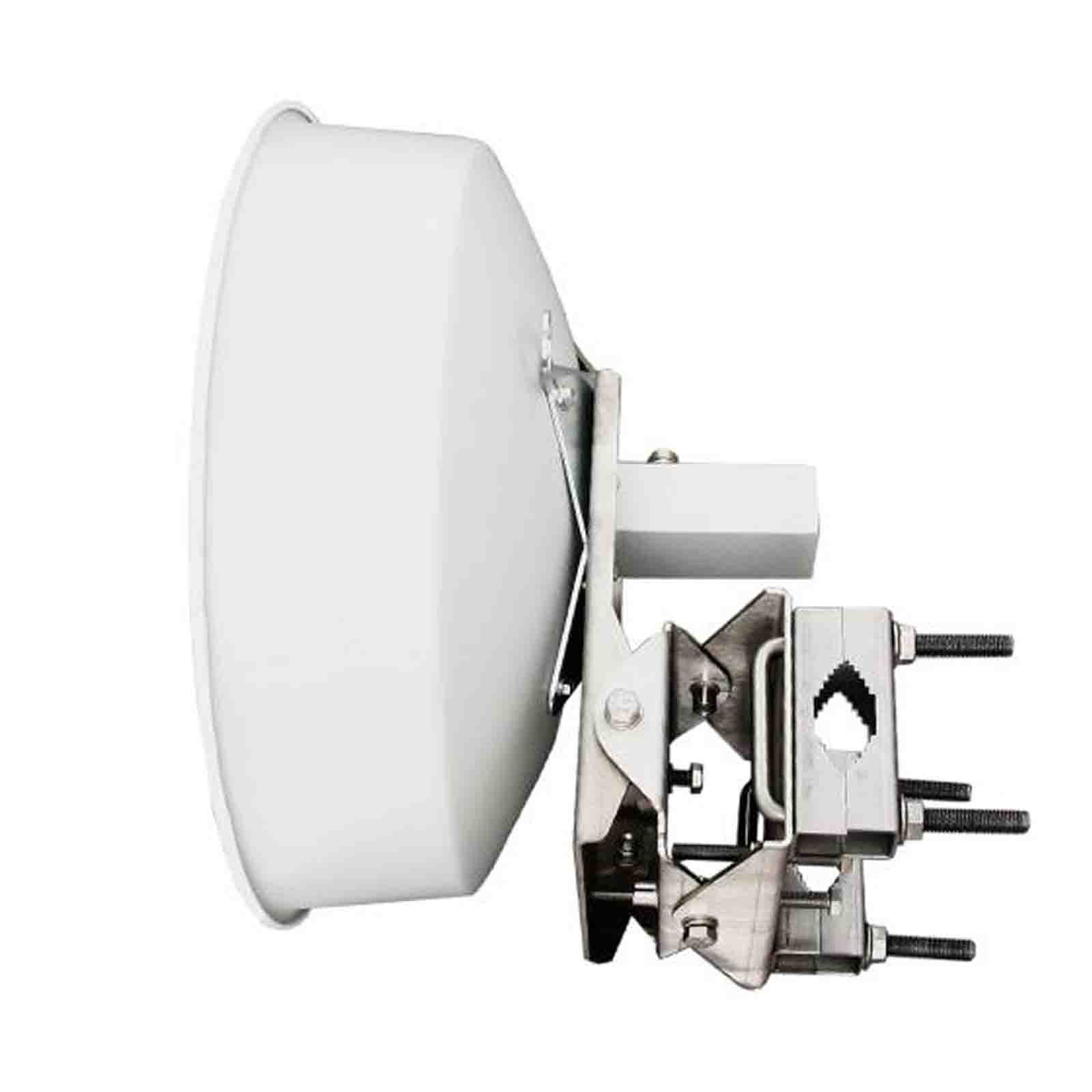

Uchwyt DishEter Precision HV umożliwia płynną i precyzyjną regulację anteny w pionie (50º) oraz w poziomie (20º). Wykonany jest z blachy stalowej kwasoodpornej o grubości 2,5 mm. Wyposażony jest w śruby do regulacji i kontrowania ustawienia M8 (łeb śruby na klucz płaski 13 mm). Zestaw zawiera dwa cybanty M10 pasujące na maszt o średnicy 26 - 72 mm. Jarzma cybanta wykonane są ze stali zimnowalcowanej 2,5 mm ocynkowanej galwanicznie, szerokość pryzmy 25 mm. Nakrętki cybanta na klucz płaski 17 mm.

Antena dostarczana jako zmontowany w całości produkt, gotowy do zamocowania na maszcie.

Najważniejsze cechy:

• Antena dwupolaryzacyjna
• Zysk 23dBi
• Separacja pomiędzy złączami >50dB
• Szerokopasmowa charakterystyka (4,9 - 6,2 GHz)
• Uchwyt do płynnej i precyzyjnej regulacji anteny w pionie (50º) oraz w poziomie (20º)

Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	4,9 - 6,2 GHz
Zysk energetyczny dla polaryzacji pionowej	5,2 - 5,7 GHz 23 dBi 4,9 - 5,2 i 5,7-6,2 GHz >22,5 dBi
Zysk energetyczny dla polaryzacji poziomej	5,2 - 5,7 GHz 23 dBi 4,9 - 5,2 i 5,7-6,2 GHz >22,5 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	>40 dB
Separacja pomiędzy złączami	>50 dB
Kąt promieniowania w płaszczyźnie pionowej	7,5-8,5 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	7,5-8,5 ° dla -3dB
VSWR	<1,5 dla 5,0 - 5,9 GHz <1,9 dla 4,9 - 5,0 i 5,9 - 6,2 GHz
Impedancja	50 Ohm
Listki boczne	5,2 - 5,7 GHz: < -18 dB 4,9 - 5,2 i 5,7 - 6,2 GHz: < -14dB
Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s
Średnica masztu/uchwytu	26 - 72 mm mm
Wymiary	380 x 245 mm
Wymiary czaszy	ø 360 mm
Wymiar opakowania	48/30/47 cm
Waga całkowita	5300 g
Waga z uchwytem	4350 g
Waga bez uchwytów	1822 g
Gwarancja	36 m-cy
