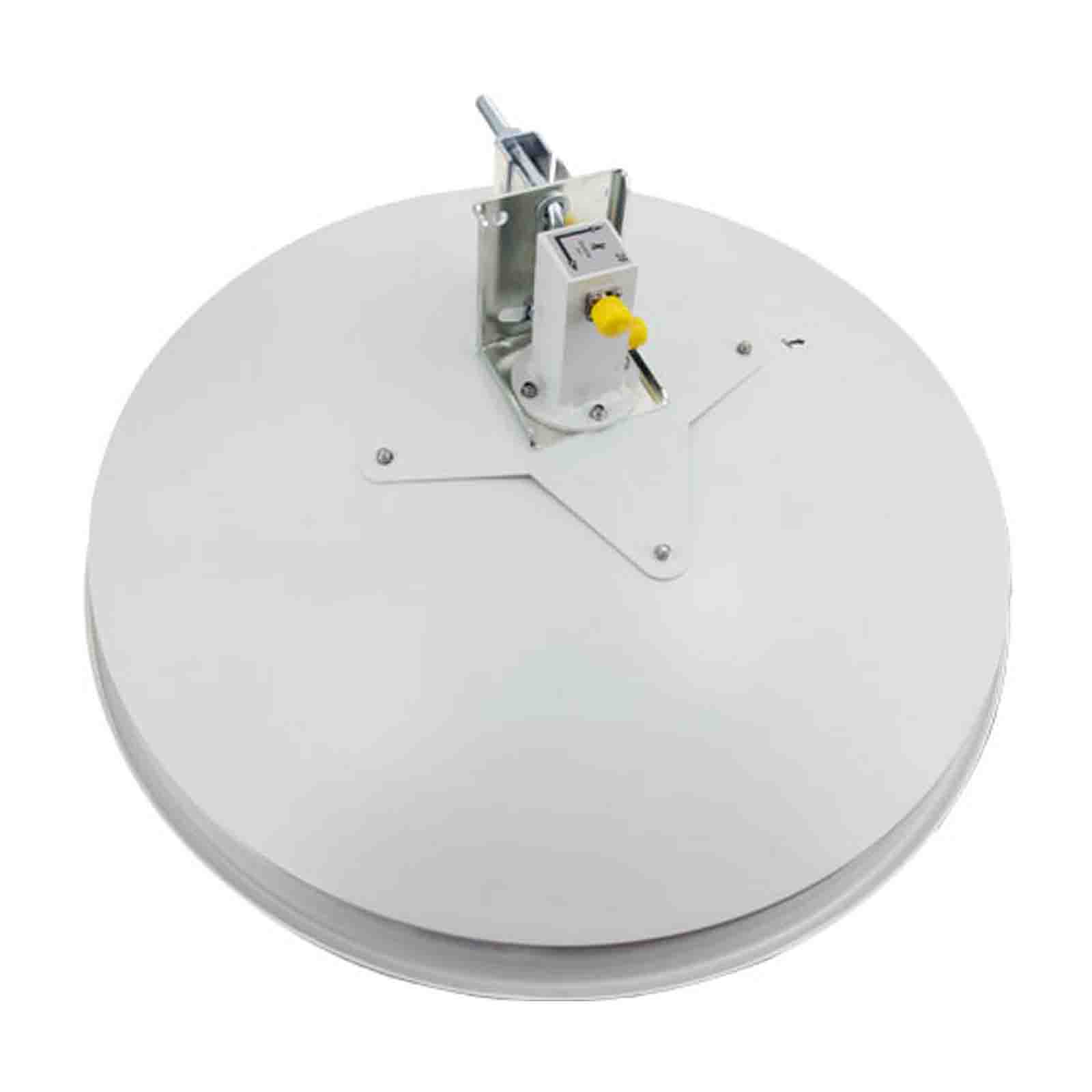

DishEter 28 HV

DishEter 28 HV to antena paraboliczna dwupolaryzacyjna z dwoma wejściami antenowymi pracującymi z ortogonalnymi polaryzacjami liniowymi.

Układ zwierciadeł Cassegraina ze zmodyfikowanym zwierciadłem dodatkowym zapewnia redukcję poziomu listków bocznych i zawężenie wiązki głównej charakterystyki promieniowania.

Wyprofilowany i wydłużony kołnierz głównego zwierciadła anteny pozwala na redukcję promieniowania bocznego, dzięki czemu antena nadaje się do montowania w miejscach, gdzie występują inne systemy działające w tym paśmie, zapewniając minimalizację ich wpływu na tworzone łącze.

Antena posiada również mniejszą masę i wymiary w porównaniu do konkurencyjnych rozwiązań, co znacznie ułatwia jej montaż i wizowanie w przypadku wykorzystania w budowie linków o wysokiej przepustowości. Antena doskonale nadaje się do zastosowania w łączach wykorzystujących technologię 2x2 MIMO standardu 802.11n.

Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	5.47 – 5.9 GHz
Zysk energetyczny dla polaryzacji pionowej	5,5 - 5,8 GHz 28 5,4-5.5 i 5,8-5,9 GHz 27,5 dBi
Zysk energetyczny dla polaryzacji poziomej	5,5 - 5,8 GHz 27,8 5,4-5,5 i 5,8-5,9 GHz 27,3 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	>40 dB
Separacja pomiędzy złączami	>30 dB
Kąt promieniowania w płaszczyźnie pionowej	5-6,5 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	5-6,5 ° dla -3dB
VSWR	<1,5 dla 5,0 - 5,9 GHz <1,9 dla 4,9 - 5,0 i 5,9 - 6,2 GHz
Impedancja	50 Ohm
Listki boczne	5,4 - 5,7 GHz: < -19 dB 5,7 – 5.9 GHz: < -16dB

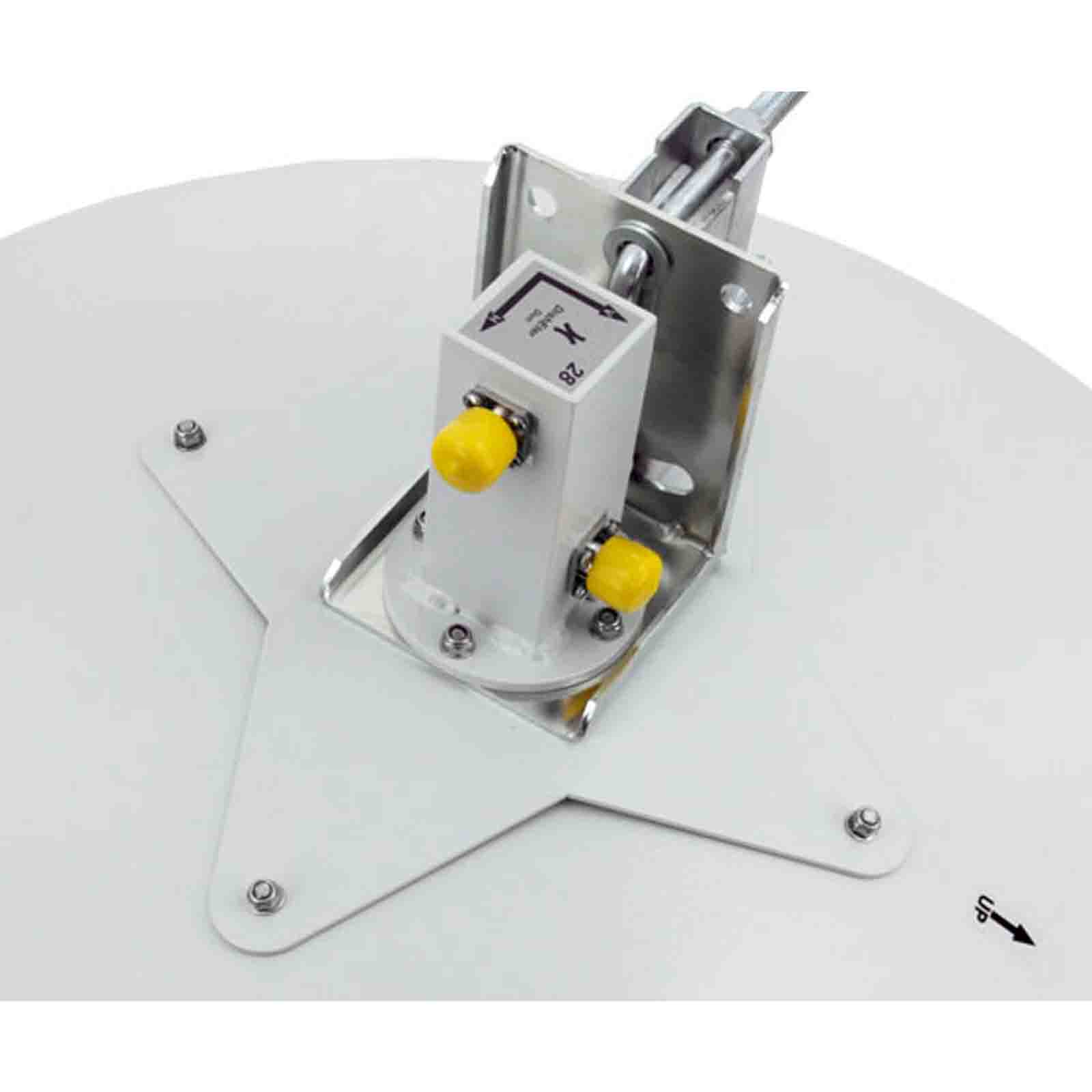

Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s

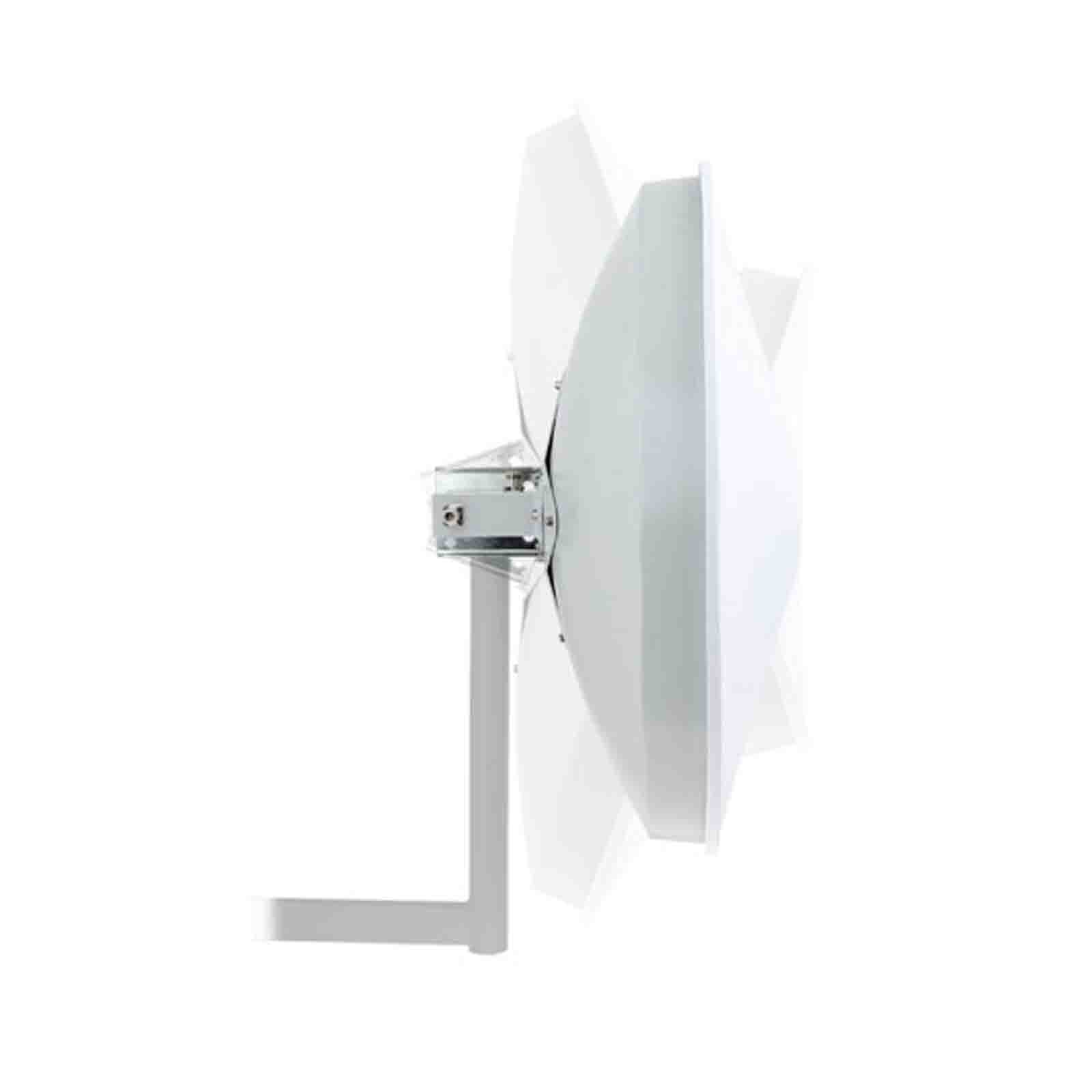

Średnica masztu/uchwytu	26-72 mm
Wymiary	640 x 350 mm

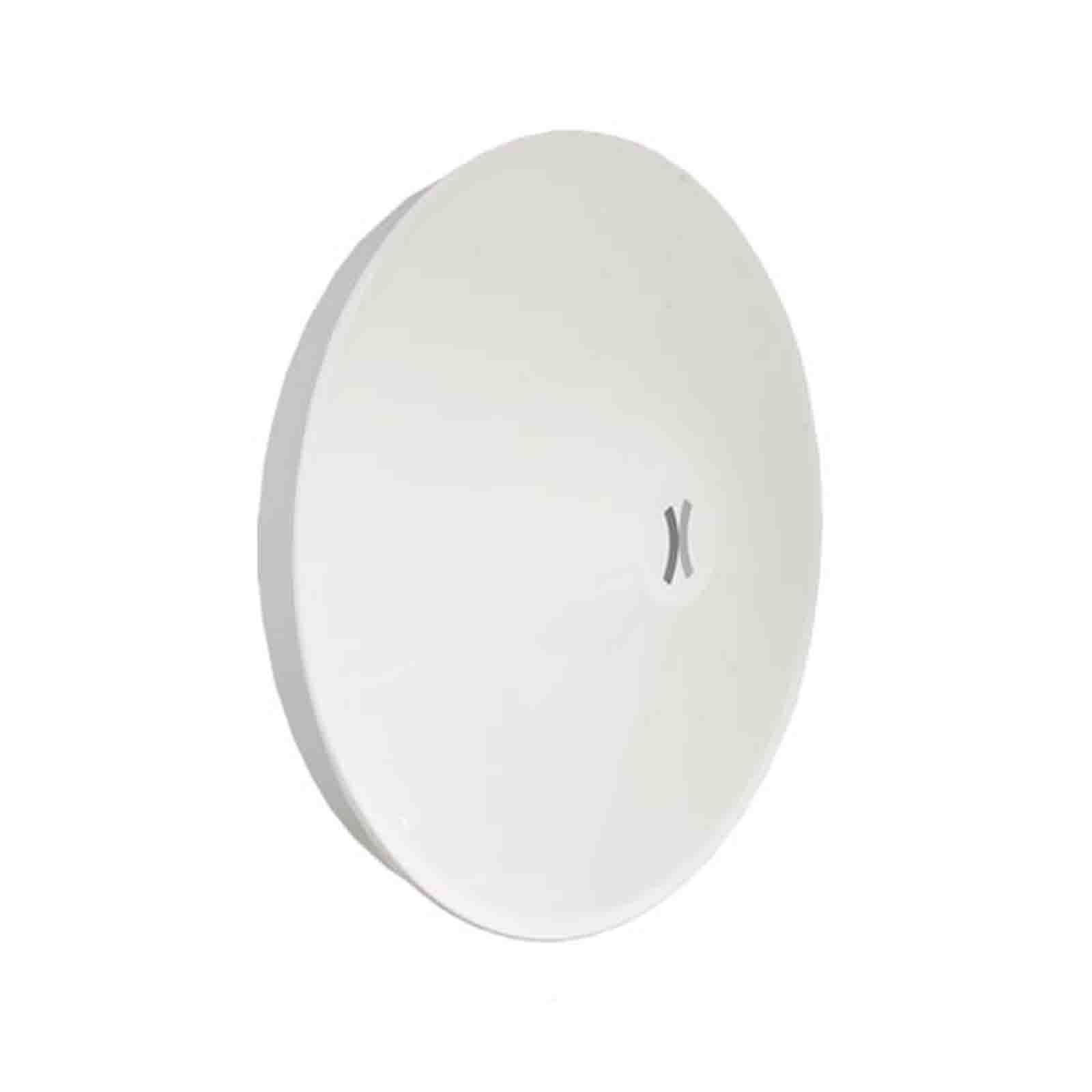

Wymiary czaszy	ø 600 mm
Wymiar opakowania	70/71/40 cm
Waga całkowita	6230 g
Waga z uchwytem	3960 g
Waga bez uchwytów	3346 g
Gwarancja	36 m-cy
