DishEter PRO 32 HV Precision

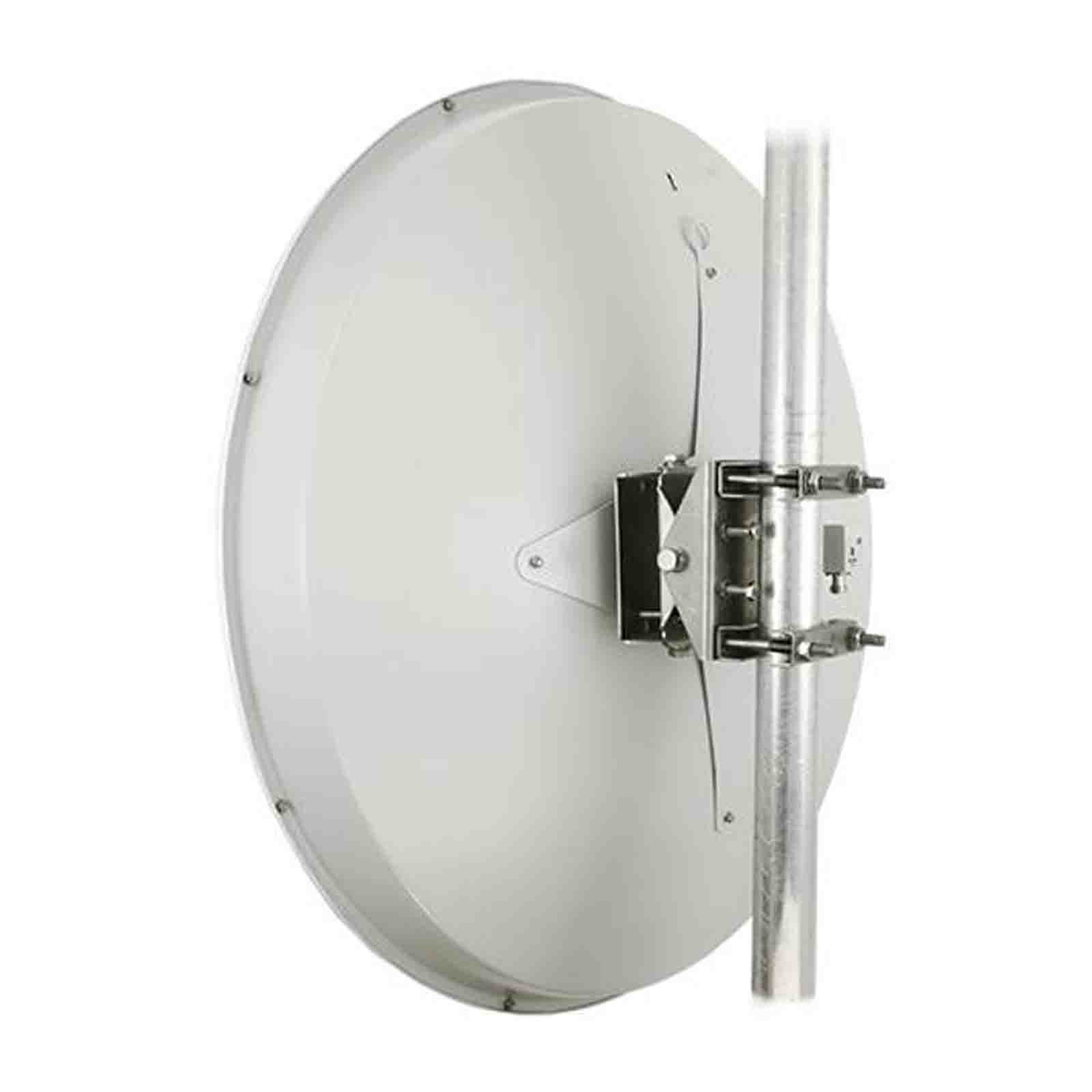

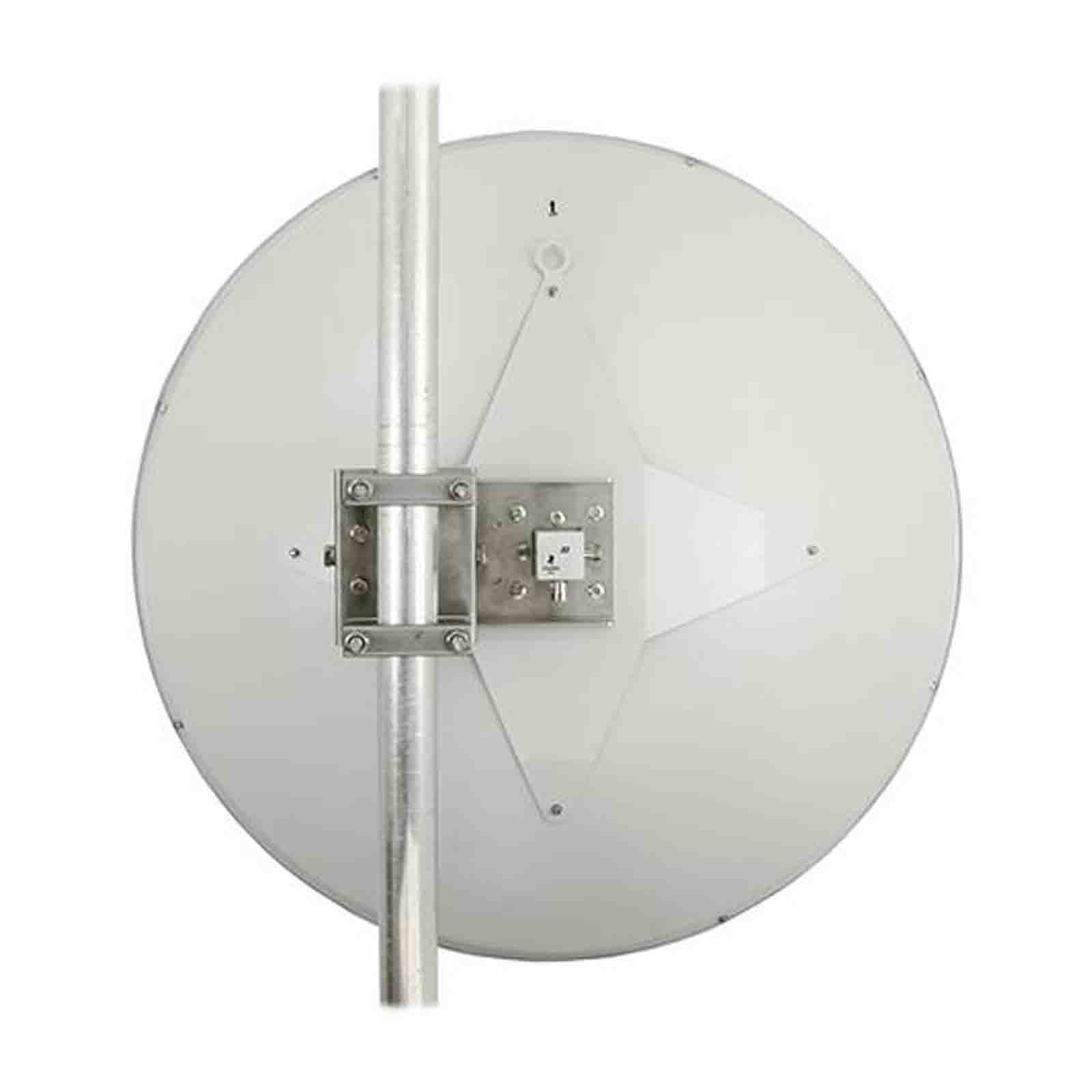

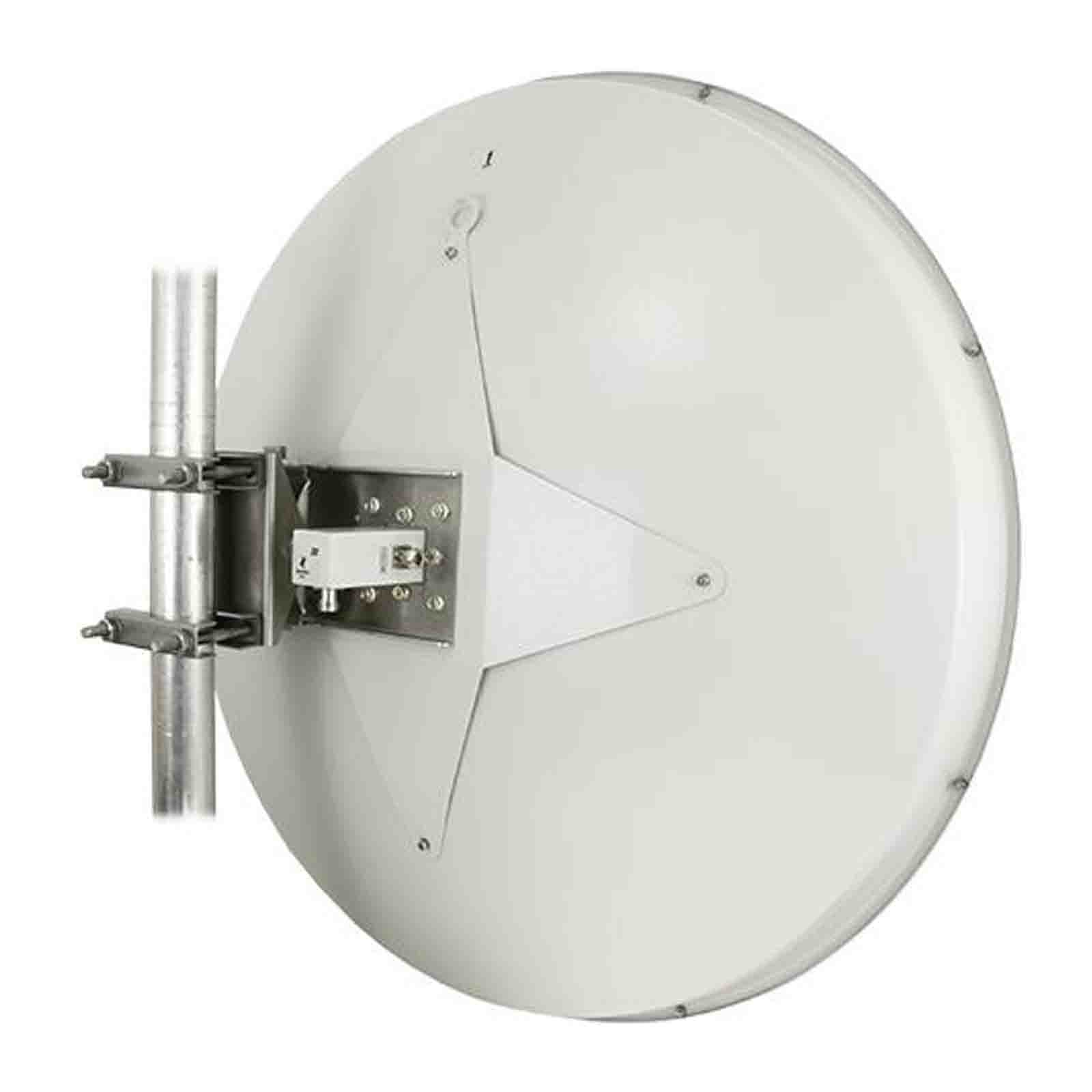

DishEter PRO 32 HV Precision to zestaw złożony z anteny DishEter PRO 32 HV i uchwytu montażowego DishEter Precision HV.

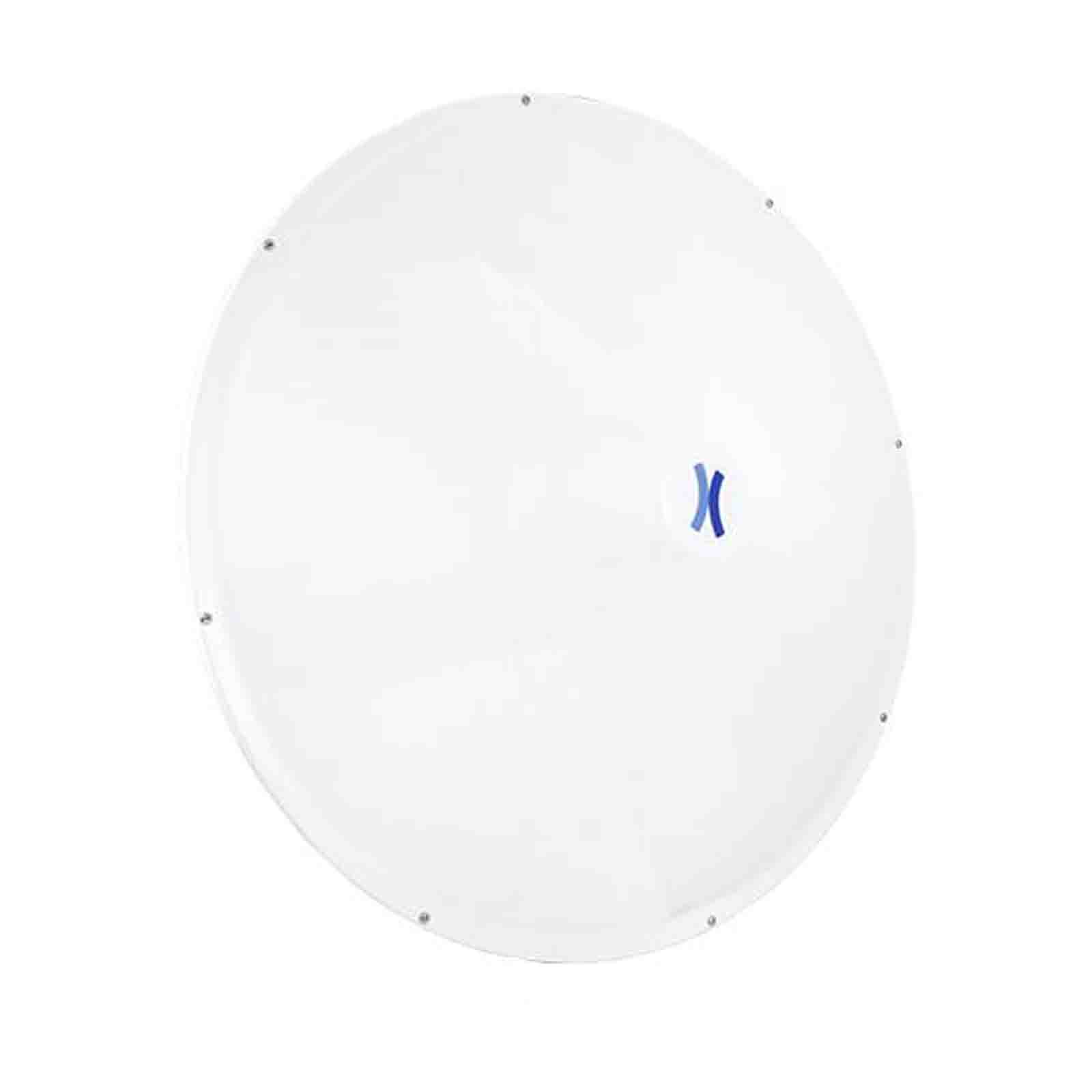

DishEter PRO 32 HV Precision to dwupolaryzacyjna antena paraboliczna. Antena o nieosiągalnym w konkurencyjnych rozwiązaniach zakresie działania, poziomie separacji pomiędzy polaryzacjami, współczynniku VSWR, zwężonym kącie promieniowania wiązki głównej, ograniczonym promieniowaniu bocznym oraz zredukowanym poziomie listków bocznych.

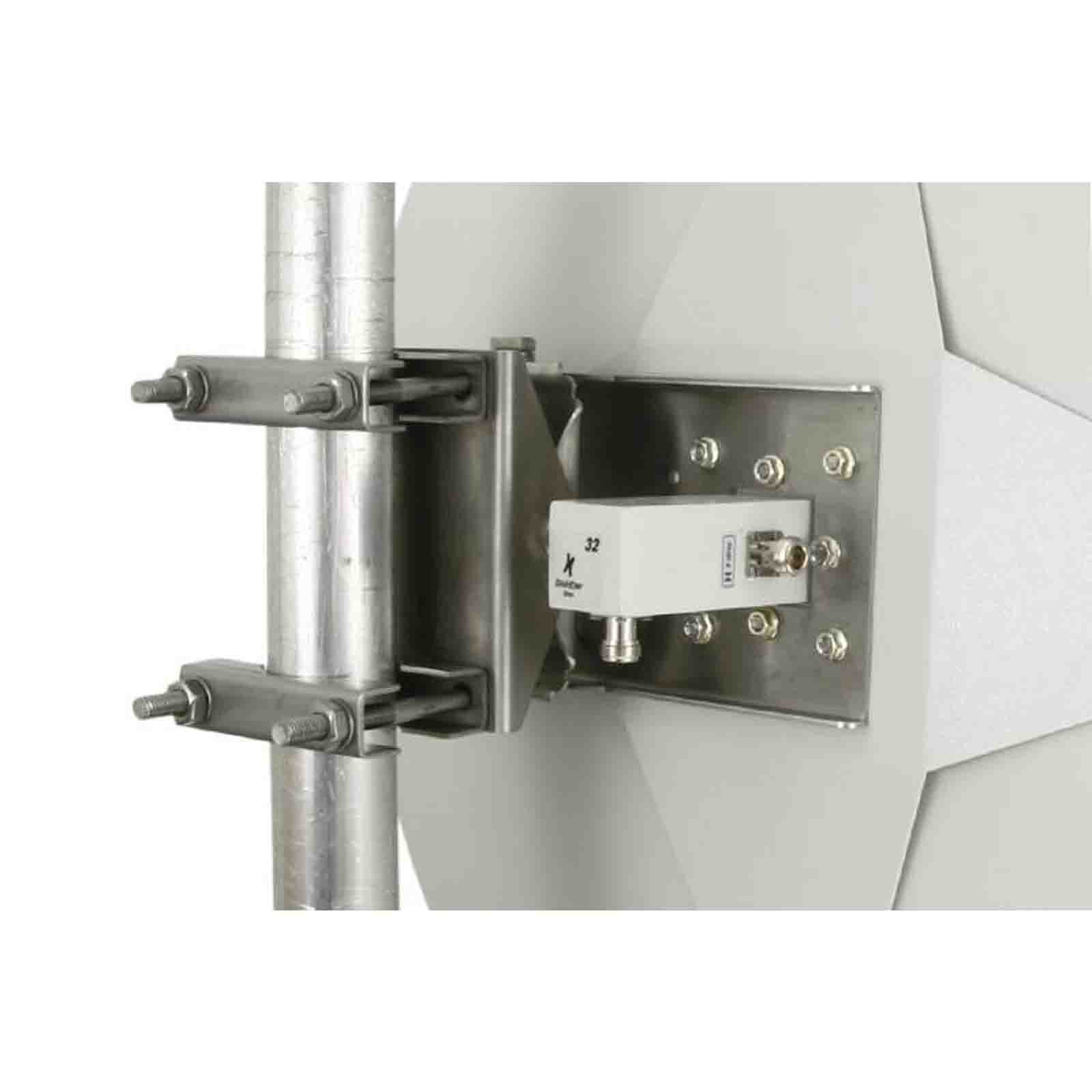

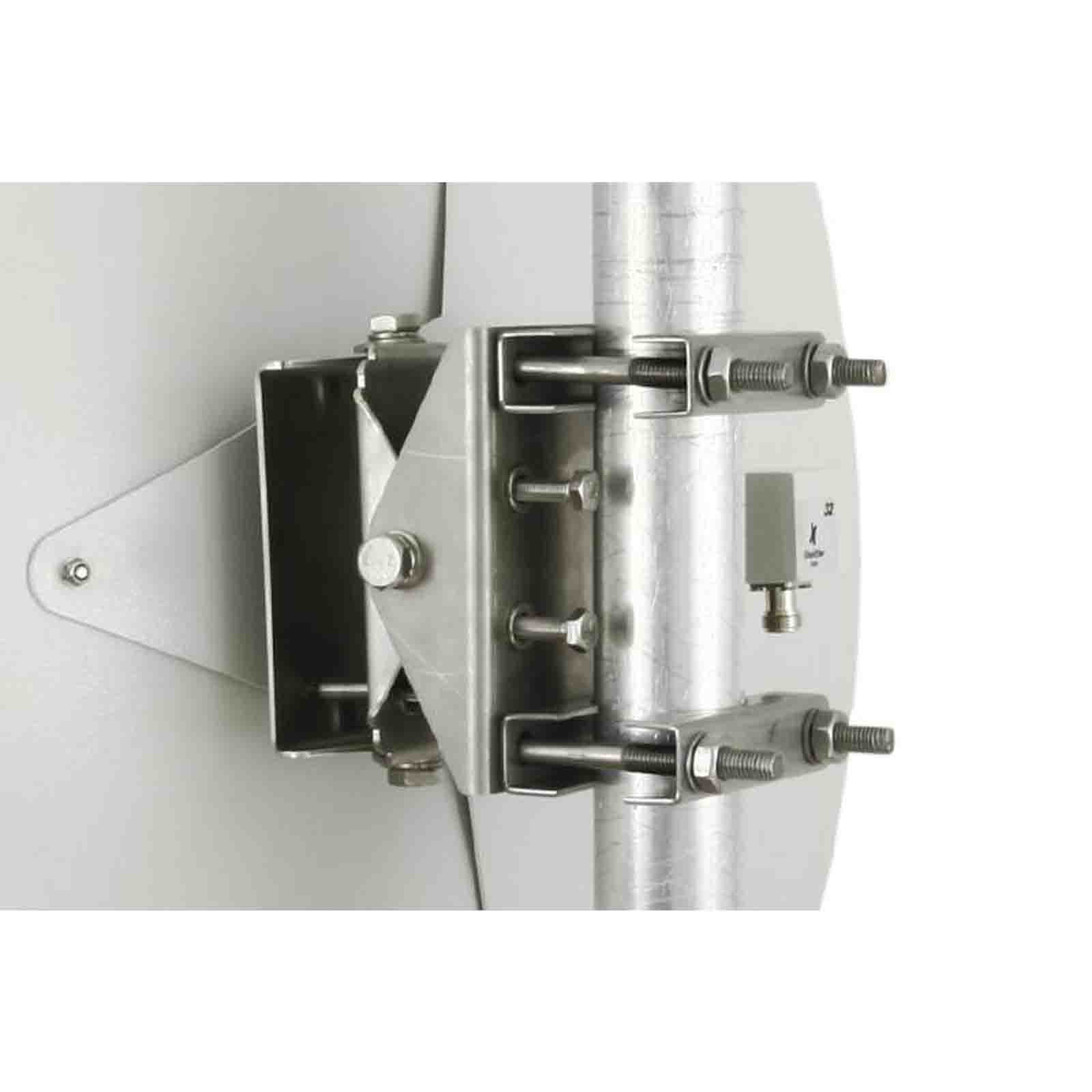

Uchwyt DishEter Precision HV umożliwia płynną i precyzyjną regulację anteny w pionie (50º) oraz w poziomie (20º). Wykonany jest z blachy stalowej kwasoodpornej o grubości 2,5 mm. Wyposażony jest w śruby do regulacji i kontrowania ustawienia M8 (łeb śruby na klucz płaski 13 mm). Zestaw zawiera dwa cybanty M10 pasujące na maszt o średnicy 26 - 72 mm. Jarzma cybanta wykonane są ze stali zimnowalcowanej 2,5 mm ocynkowanej galwanicznie, szerokość pryzmy 25 mm. Nakrętki cybanta na klucz płaski 17 mm.

Ze względu na duże gabaryty, antena jest dostarczana w stanie rozłożonym, do samodzielnego montażu.

Najważniejsze cechy:

Antena dwupolaryzacyjna
Zysk 32dBi
Separacja pomiędzy złączami >50dB
Szerokopasmowa charakterystyka (4,9 - 6,2 GHz)

Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	4,9 - 6,2 GHz
Zysk energetyczny	5,2 - 5,7 GHz: 32 dBi 4,9 - 5,2 GHz: 31 dBi 5,7 - 6,2 GHz: 31 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	>40 dB
Separacja pomiędzy złączami	>50 dB
Kąt promieniowania w płaszczyźnie pionowej	4-5 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	4-5 ° dla -3dB
VSWR	<1,5 dla 5,0 - 5,9 GHz <1,9 dla 4,9 - 5,0 GHz <1,9 dla 5,9 - 6,2 GHz
Impedancja	50 Ohm
Listki boczne	5,2 - 5,7 GHz: < -20 dB 4,9 - 5,2 GHz: < -17 dB 5,7 - 6,2 GHz: < -17 dB
Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s
Średnica masztu/uchwytu	26 - 72 mm
Wymiary	855 x 410 mm
Wymiary czaszy	ø 800 mm
Wymiar opakowania	1080 x 270 x 980 mm
Waga całkowita	12,5 kg
Waga z uchwytem	9 kg
Waga bez uchwytów	6 kg
Gwarancja	36 m-cy
