DishEter PRO BOX 32 HV Precision 6GHz

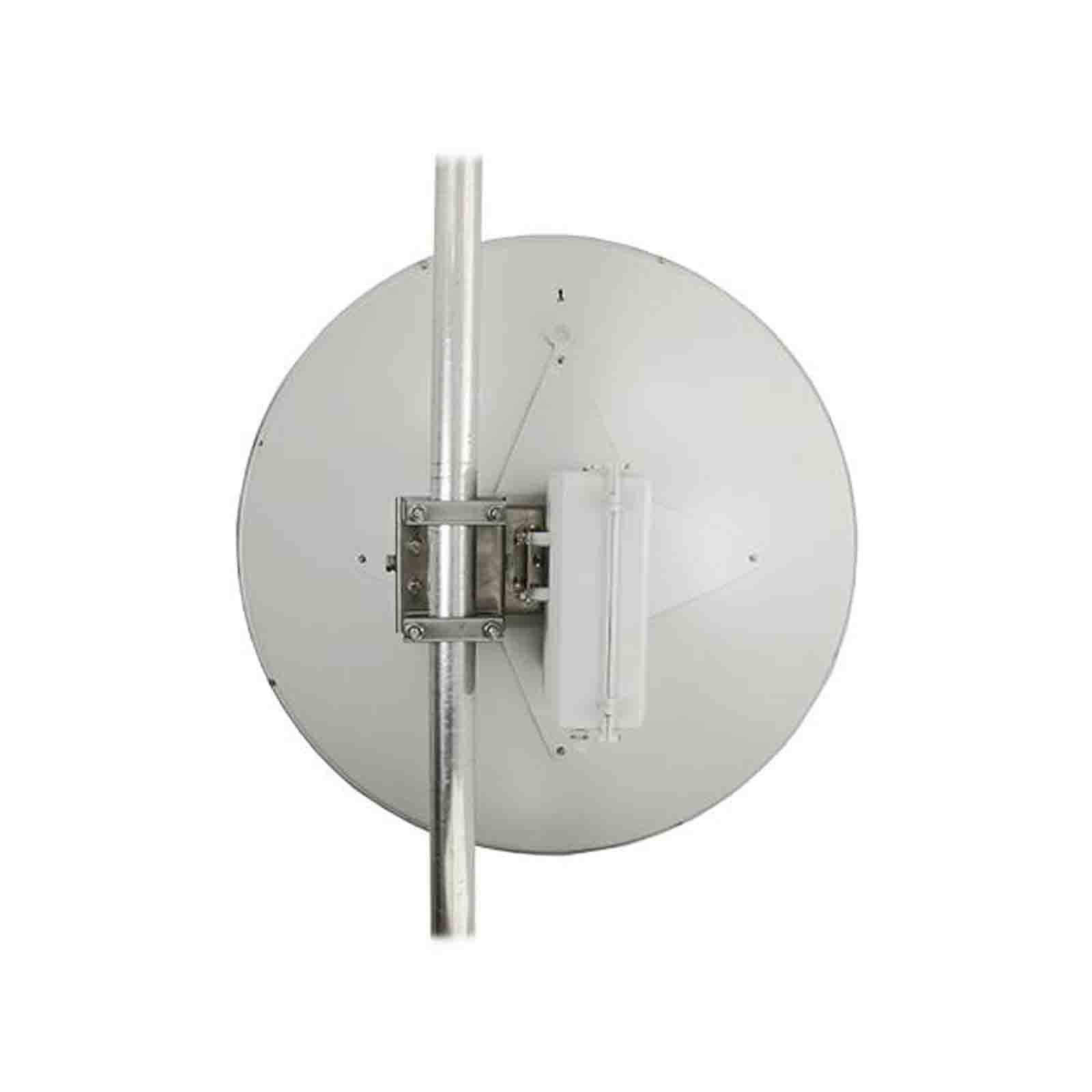

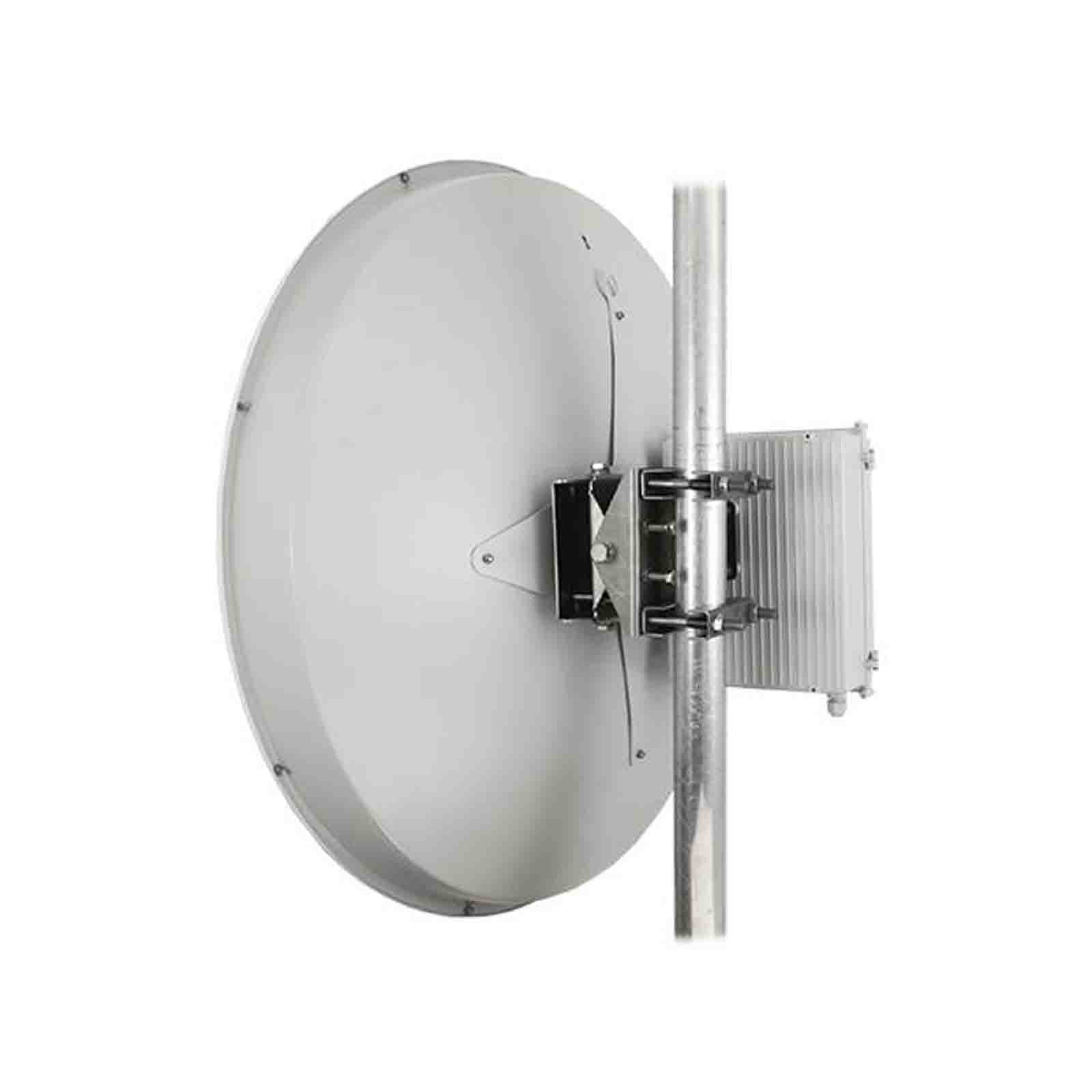

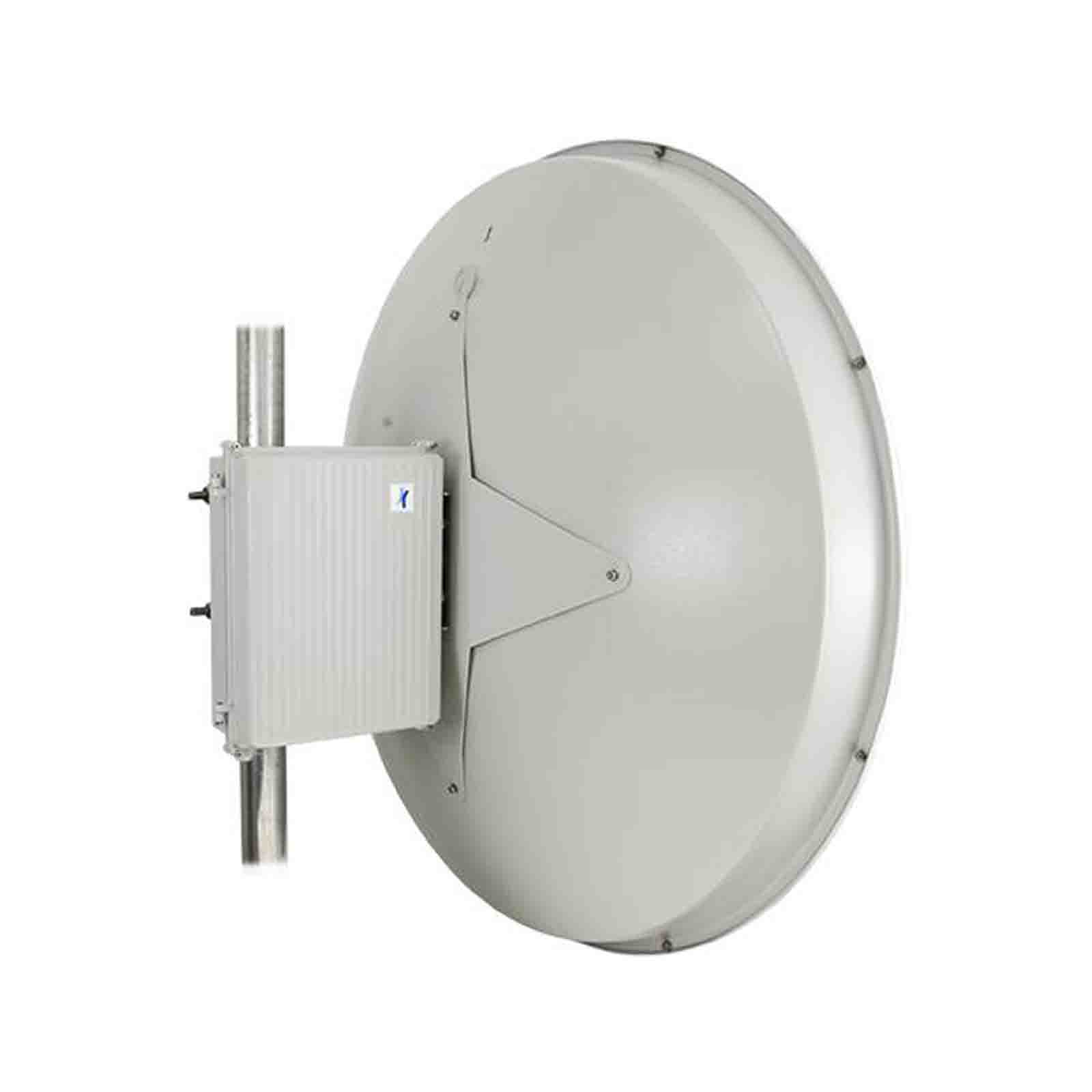

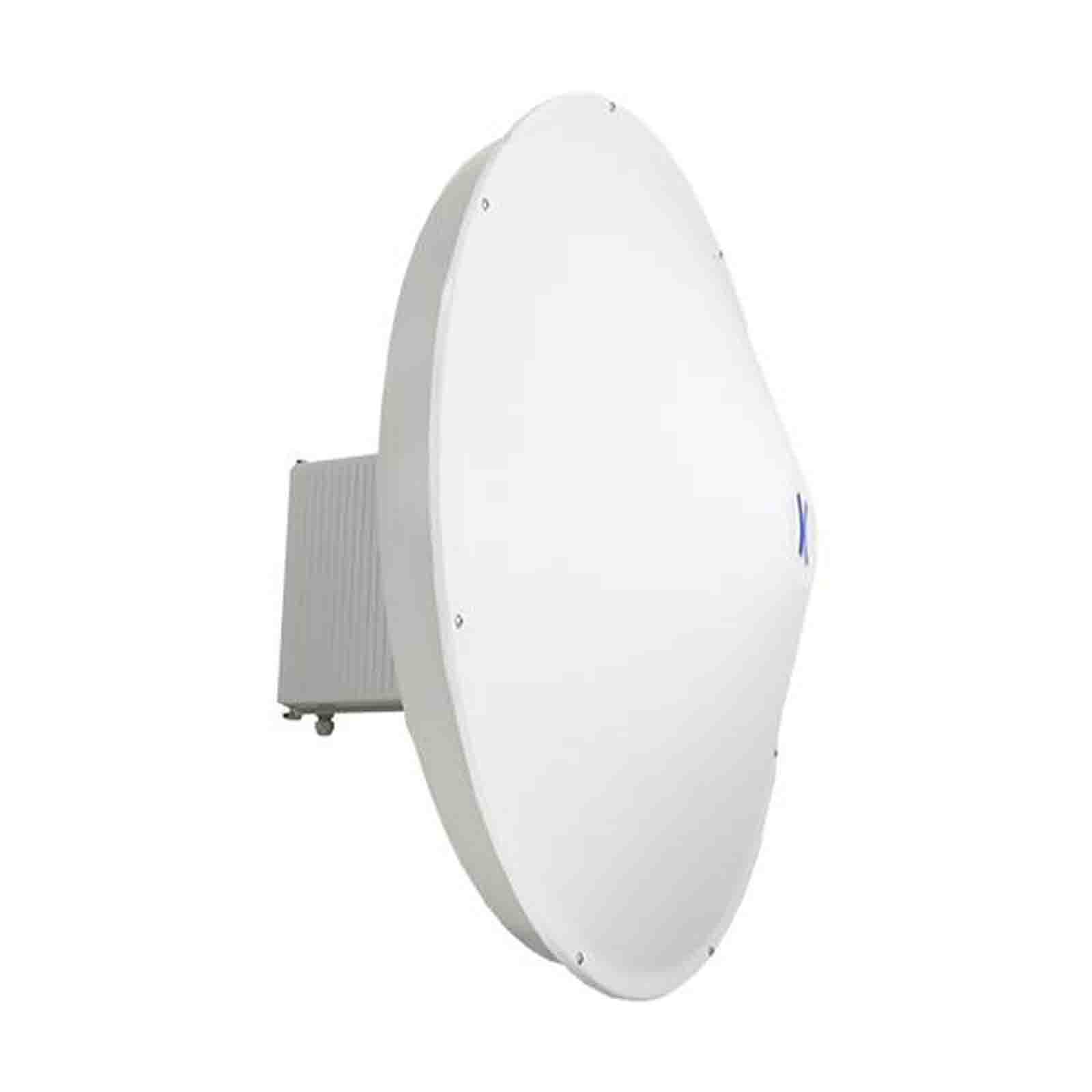

DishEter PRO BOX 32 HV Precision 6 GHz to dwupolaryzacyjna antena paraboliczna zintegrowana z hermetyczną aluminiową obudową, dedykowana szczególnie do pracy w licencjonowanym paśmie 5.4-6.45 GHz.

Antena o nieosiągalnym w konkurencyjnych rozwiązaniach zakresie działania, poziomie separacji pomiędzy polaryzacjami, współczynniku VSWR, zwężonym kącie promieniowania wiązki głównej, ograniczonym promieniowaniu bocznym oraz zredukowanym poziomie listków bocznych.

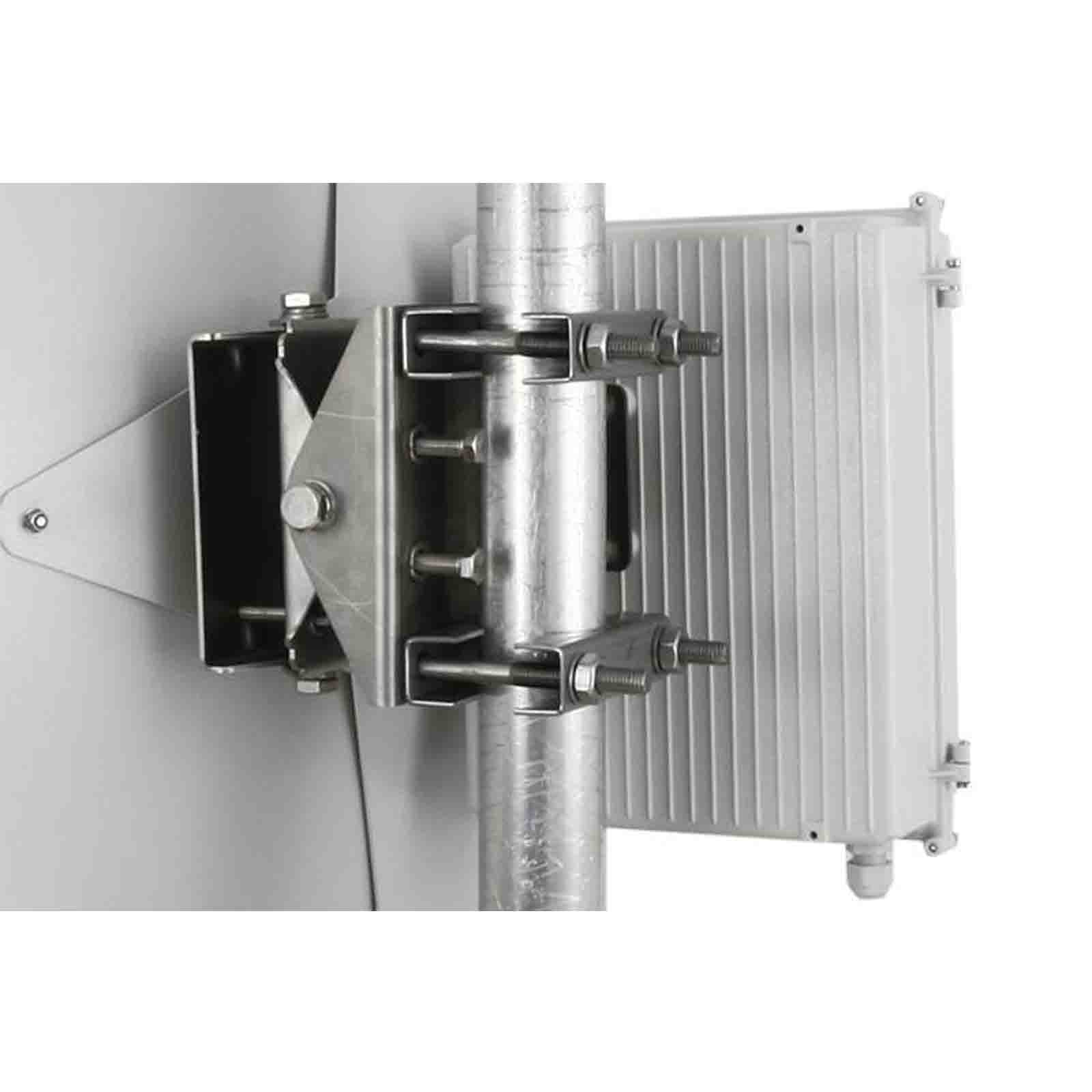

Uchwyt DishEter Precision HV umożliwia płynną i precyzyjną regulację anteny w pionie (50º) oraz w poziomie (20º). Wykonany jest z blachy stalowej kwasoodpornej o grubości 2,5 mm. Wyposażony jest w śruby do regulacji i kontrowania ustawienia M8 (łeb śruby na klucz płaski 13 mm). Zestaw zawiera dwa cybanty M10 pasujące na maszt o średnicy 26 - 72 mm. Jarzma cybanta wykonane są ze stali zimnowalcowanej 2,5 mm ocynkowanej galwanicznie, szerokość pryzmy 25 mm. Nakrętki cybanta na klucz płaski 17 mm.

Ze względu na duże gabaryty, antena jest dostarczana w stanie rozłożonym, do samodzielnego montażu.

Najważniejsze cechy:

• Antena dwupolaryzacyjna
• Zysk 32dBi
• Separacja pomiędzy złączami >50dB
• Dedykowana do pracy w licencjonowanym paśmie 5.4-6.45 GHz

Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	5,4 - 6,45 GHz
Zysk energetyczny	5,4 - 5,9 GHz: 31,5 dBi 5,9 - 6,3 GHz: 32,5 dBi 6,3 - 6,45 GHz: 31,5 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	>40 dB
Separacja pomiędzy złączami	>50 dB
Kąt promieniowania w płaszczyźnie pionowej	4-5 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	4-5 ° dla -3dB
VSWR	< 1,8 dla 5.4 – 5.6 GHz < 1,5 dla 5,6 – 6,3 GHz < 1,8 dla 6.3 - 6,45 GHz
Impedancja	50 Ohm
Listki boczne	5,4 – 5,8 GHz: < -16 dB 5,8 - 6,2 GHz: < -19 dB 6,2 – 6,45 GHz: < -16 dB
Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s
Średnica masztu/uchwytu	26 - 72 mm
Wymiary	855 x 550 mm
Wymiary czaszy	ø 800 mm
Wymiar opakowania	108 x 27 x 92 cm
Waga całkowita	14 kg
Waga z uchwytem	10,5 kg
Waga skrzynki	1,7 kg
Waga bez uchwytów	7,7 kg
Gwarancja	36 m-cy
