DishEter BOX 22 HV 2,4GHz Precision

DishEter BOX 22 HV 2,4 GHz Precision to zestaw złożony z anteny DishEter BOX 22 HV 2,4 GHz i uchwytu montażowego DishEter Precision HV.

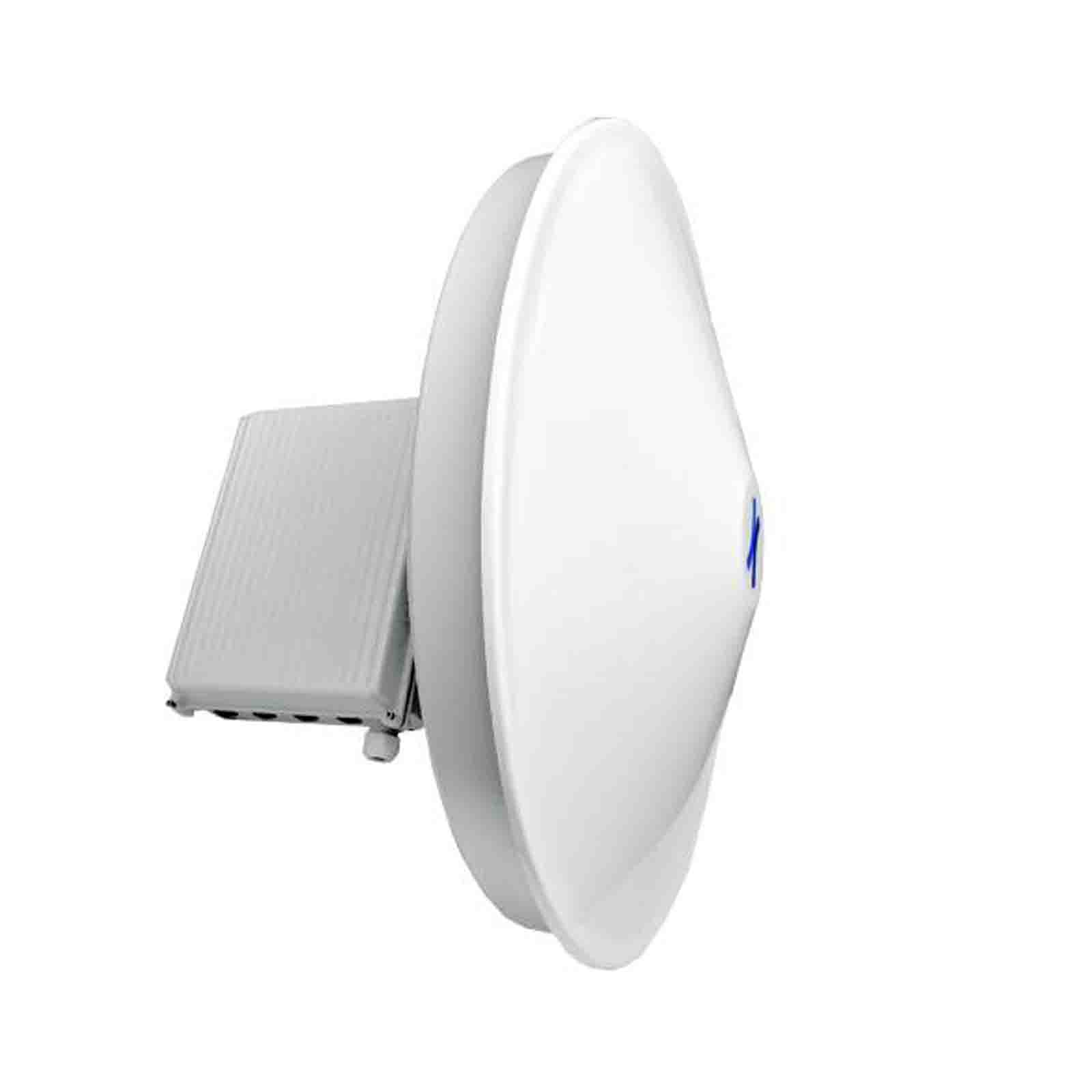

DishEter BOX 22 HV 2,4 GHz Precision to antena paraboliczna dwupolaryzacyjna z dwoma wejściami antenowymi pracującymi z ortogonalnymi polaryzacjami w paśmie 2,4 GHz, zintegrowana z hermetyczną aluminiową obudową, wyposażona w uchwyt montażowy DishEter Precision HV.



Układ zwierciadła zapewnia redukcję poziomu listków bocznych i zawężenie wiązki głównej charakterystyki promieniowania. Wyprofilowany i wydłużony kołnierz głównego zwierciadła anteny pozwala na redukcję promieniowania bocznego, dzięki czemu antena nadaje się do montowania w miejscach, gdzie występują inne systemy działające w tym paśmie, zapewniając minimalizację ich wpływu na tworzone łącze.



Antena posiada również mniejszą masę i wymiary w porównaniu do konkurencyjnych rozwiązań, co znacznie ułatwia jej montaż i wizowanie w przypadku wykorzystania w budowie linków o wysokiej przepustowości. Antena doskonale nadaje się do zastosowania w łączach wykorzystujących technologię 2x2 MIMO standardu 802.11n 2,4 GHz.

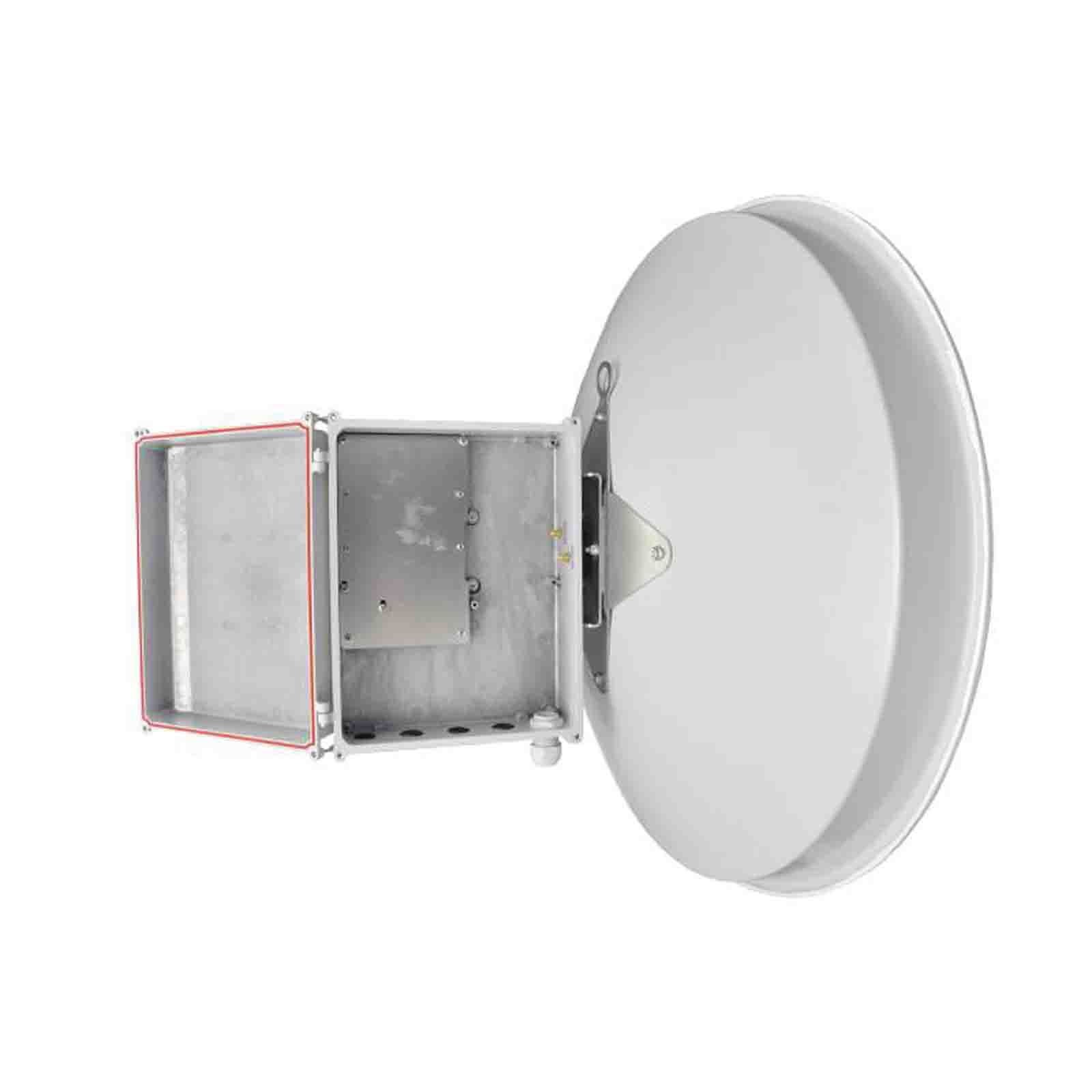

Zintegrowana z anteną hermetyczna obudowa aluminiowa tworzy klatkę Faradaya, chroniąc umieszczoną wewnątrz elektronikę przed wpływem pola elektrostatycznego. Rozmiary obudowy pozwalają na swobodne umieszczenie wewnątrz płyt: RB4xx, RB9xx, RB800, Ubiquiti Rocket, Airfiber, itp. Urządzenia radiowe wymagają zastosowania pigtaili z końcówka RP-SMA do połączenia z anteną.

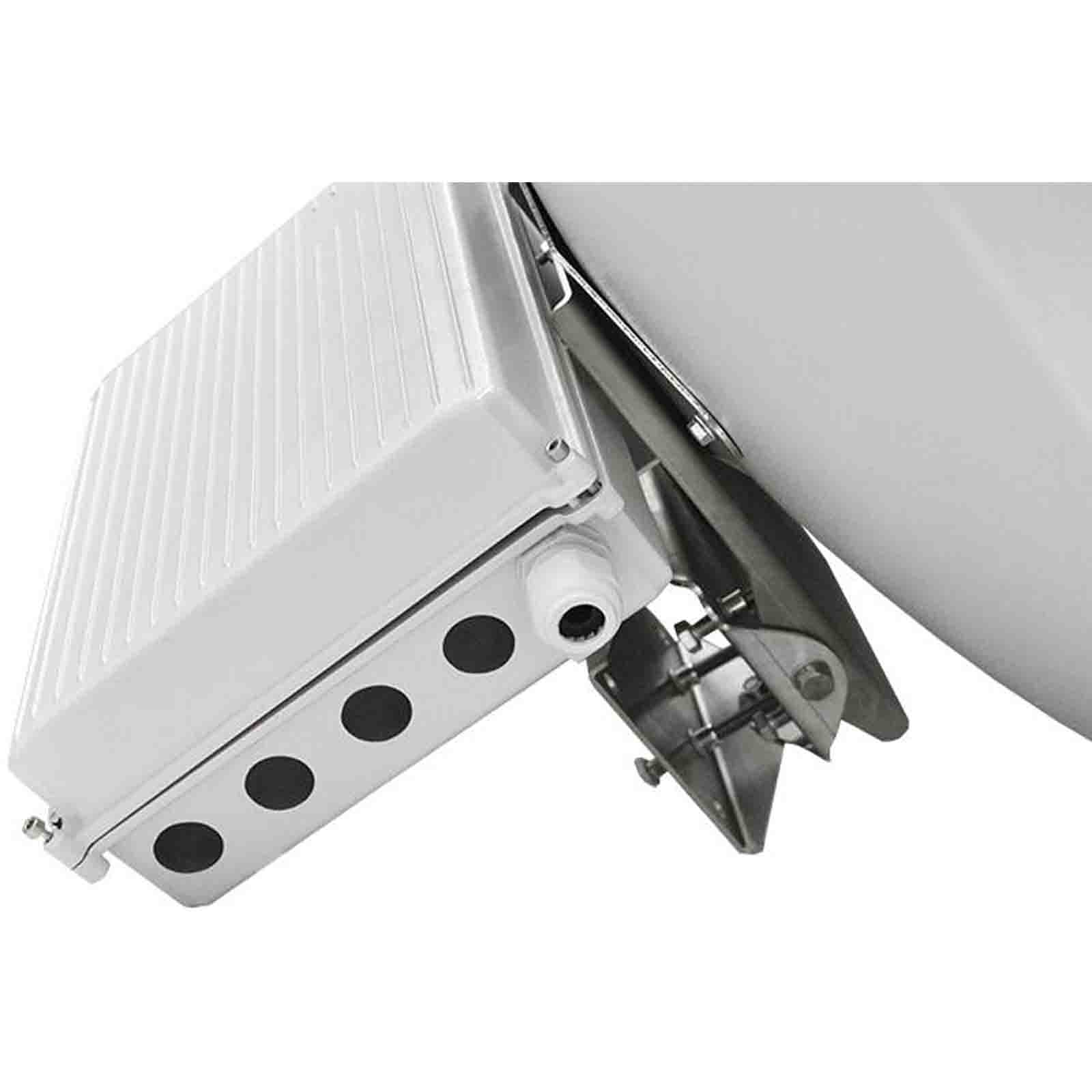

Uchwyt DishEter Precision HV umożliwia płynną i precyzyjną regulację anteny w pionie (50º) oraz w poziomie (20º). Wykonany jest z blachy stalowej kwasoodpornej o grubości 2,5 mm. Wyposażony jest w śruby do regulacji i kontrowania ustawienia M8 (łeb śruby na klucz płaski 13 mm). Zestaw zawiera dwa cybanty M10 pasujące na maszt o średnicy 26 - 72 mm. Jarzma cybanta wykonane są ze stali zimnowalcowanej 2,5 mm ocynkowanej galwanicznie, szerokość pryzmy 25 mm. Nakrętki cybanta na klucz płaski 17 mm.

Antena dostarczana jako zmontowany w całości produkt, gotowy do zamocowania na maszcie.
