Radiolinia 24GHz Racom RAy3, 1Gbps (anteny 2x 680)

Racom RAy3 (3 generacja RAy) to szybkie łącze mikrofalowe typu punkt-punkt, odpowiednie do połączeń w najtrudniejszych warunkach oraz przeznaczone do pracy w wolnym paśmie. Posiada konstrukcję typu full-outdoor osiągającą przepustowość 1 Gb/s, dzięki 112 MHz szerokości kanału i modulacji 2048 QAM. Radiolinia wyposażona jest w złącze RJ-45 w standardzie Gigabit, slot SFP (na wkładkę 1,25 Gb/s współpracujący z modułami SFP wszystkich marek) oraz port USB.

RAy3, trzecia generacja RAy, która została wydana w 2019 roku ustanawiając nowy standard i zapewniając znaczną poprawę szybkości danych i funkcji bezpieczeństwa z dostępnym FDD do 1 Gb/s. Korzystając z opcji kanałów asymetrycznych RAy, użytkownik może zmaksymalizować dostępność widma, dzięki czemu RAy3 jest wiodącym wyborem pasm wolnych od licencji. Oprogramowanie radiowe z systemem operacyjnym Linux zostało zaprojektowane z myślą o połączeniach o wysokiej wydajności z maksymalną niezawodnością, wyjątkowym wzmocnieniem systemu i odpornością na zakłócenia. Urządzenie jest stosowane przez dostawców usług internetowych, a także globalnych operatorów telekomunikacyjnych, zarówno dla łączy szkieletowych, jak i połączeń mikrofalowych.

Narzędzia i aplikacja:

Obliczanie łącza - margines zanikania dla danej odległości
Wyrównanie anteny - RSS i SNR, wyświetlane i powiadomienie akustyczne
Zarządzanie linkami - responsywny interfejs sieciowy
Połączenie Wi-Fi między urządzeniem a telefonem komórkowym

Bezpieczeństwo i integralność:

Pasma bez licencji
FEC, przeplatanie, zastrzeżona kompresja danych
Zastrzeżony protokół na kanale radiowym
Przypisana jednostka równorzędna jest stale monitorowana
Zarządzanie - https, ssh,
Unikalny klucz ssh dla każdej jednostki
Kontrola dostępu oparta na rolach (2 poziomy)
Szyfrowanie AES256 (RAy3)

Łatwa instalacja i utrzymanie:

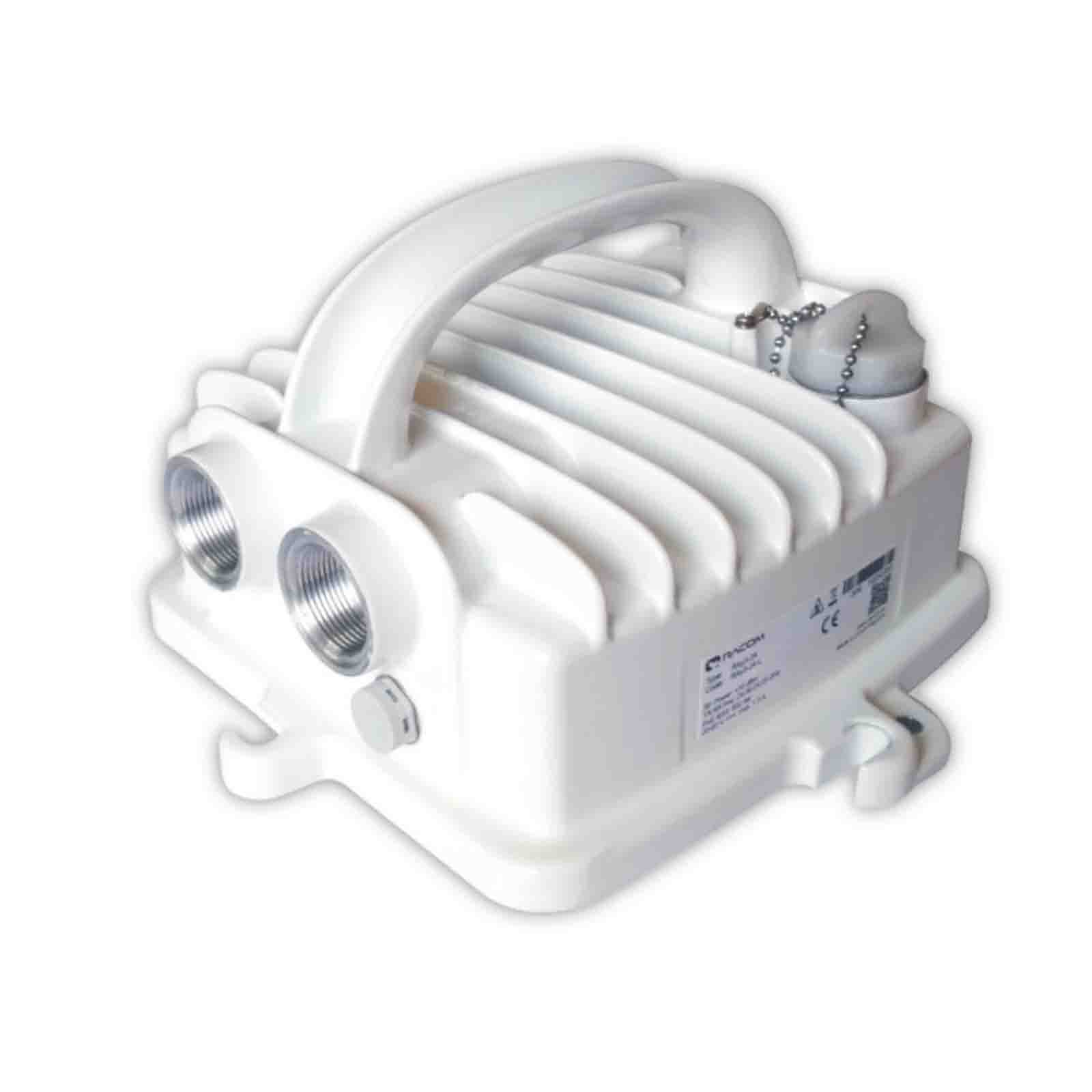

Pełne urządzenie zewnętrzne z aluminiową obudową
Bezpośredni montaż na antenach parabolicznych
Prosta zmiana polaryzacji sygnału poprzez obrót urządzenia
Wbudowany analizator widma do swobodnego wyszukiwania kanałów
Wyjściowe napięcie RSS dla wyrównania anteny
24 GHz - taki sam sprzęt dla obu jednostek L / U
Przycisk HW do ustawień fabrycznych i ustawień klientów
RAy2 i RAy3 są kompatybilne mechanicznie

Niezawodność:

Urządzenie testowane w komorze klimatycznej i na prawdziwym ruchu
Solidny filtr wejściowy bez regulowanych elementów
Wszystkie zespoły pasmowe spełniają licencjonowane standardy pasma
Wbudowane zabezpieczenia przeciwprzepięciowe
Wytrzymałe komponenty przemysłowe
Przemysłowa, wytrzymała odlewana aluminiowa obudowa
- 30 do +55 ° C
3 lata gwarancji

Daleki zasięg i prędkość transmisji danych:

Wyjątkowa odporność na hałas i zakłócenia
Hitless ACM, ATPC
Wyjątkowa czułość: do -103 dBm
Wąskie kanały: 3,5 - 112 MHz
Szerokie możliwości modulacji: QPSK - 4096 QAM
Kanały asymetryczne
Dostępne rozwiązanie 2 + 0 dla podwójnej prędkości (10, 11, 18 GHz)

Konfiguracja i diagnostyka:

Interfejs internetowy lub CLI przez SSH
Nieinwazyjne zarządzanie przez USB przy użyciu adaptera ETH / USB lub adaptera WiFi / USB z DHCP
SNMP, w tym pułapki i informacje
Automatyczne wykrywanie polaryzacji jednostki
Schemat konstelacji odbieranego sygnału
Temperatura, napięcie zasilania, RSS, MSE, BER, szybkość przesyłania danych, status mocy wyjściowej i historia dostępne jako tekst lub wykresy

Najważniejsze cechy:

Konstrukcja typu FOD full outdoor

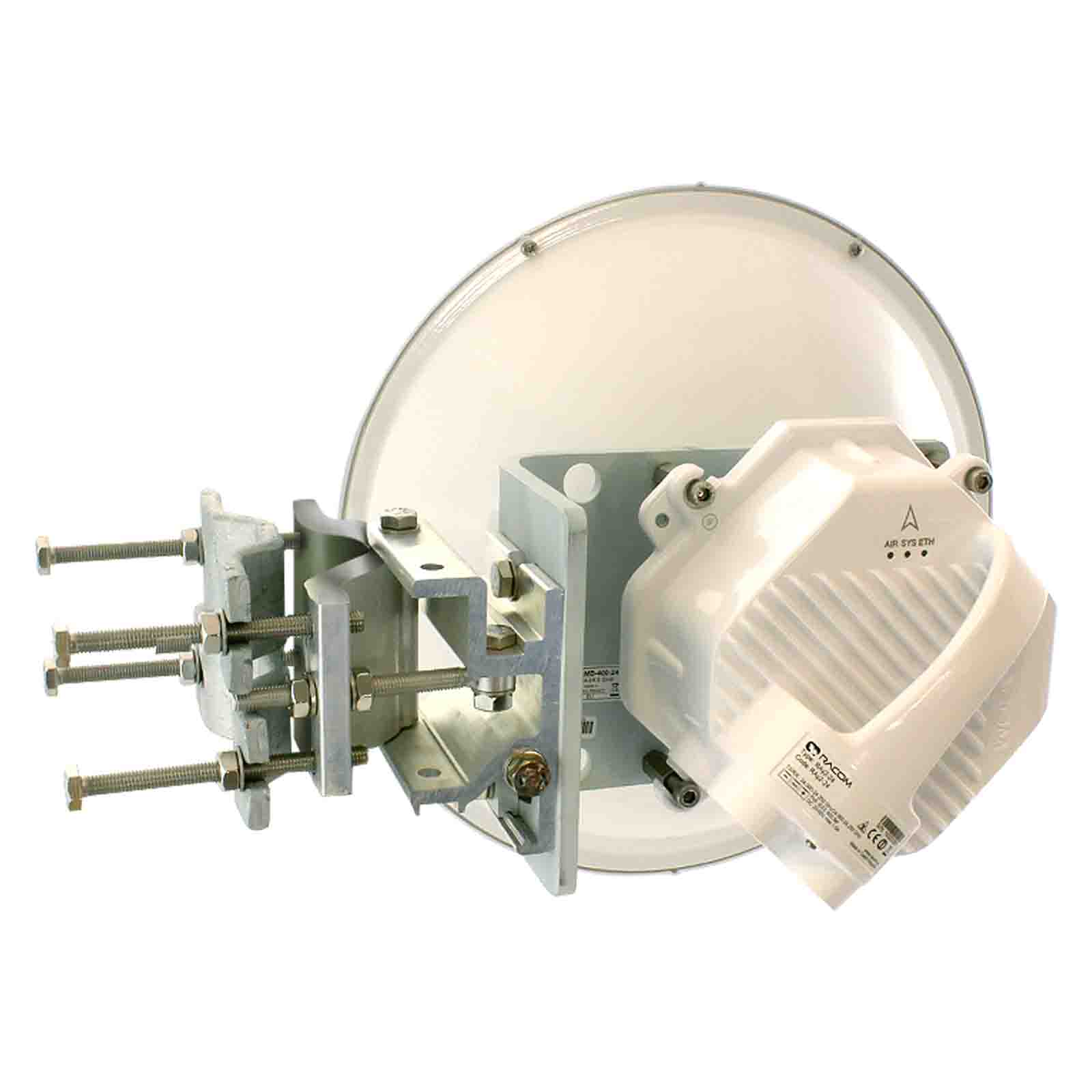

Zestaw z antenami Jirous JRMB-680-24
Praca w paśmie 24 GHz
Przepustowość 1 Gb/s, full duplex
Kanały asymetryczne
AES 256, SyncEth, PTP
1x port PoE Gigabit Ethernet (PoE aktywne 37 – 60 VDC, IEEE 802.3at; PoE pasywne 20 – 60 VDC)
1x slot SFP, współpraca z wkładkami SFP dowolnego producenta
1x port USB
1x złącze zasilania DC 20-60V DC
Certyfikowana temperatura pracy od - 30 do + 55°C (ETSI EN 300019-1-4, class 4.1.)
Niski pobór mocy tylko 25.5W
Konfiguracja i zarządzanie: HTTPS, SSH,Telnet
Tolerancja na zakłócenia
Zarządzanie Wi-Fi
Narzędzia RAy (Android, iOS)

RAy3
Częstotliwość	24.00 – 24.25 GHz
Szerokość kanału	3.5, 5, 7, 10, 14, 20, 28, 40, 56, 80, 100, 112 MHz
Odstępy między dupleksami kanałów	Elastyczny, min. 18 MHz między brzegami kanału
Przepustowość	2.7 – 1002 Mb/s
FEC	LDPC, RS
ACM	Hitless
Moc wyjściowa RF	-30 to +10 dBm
ATPC	Yes
MTU	10240 bytes
Opóźnienie (RFC 2544)	268 µs (64B/366 Mbps); 313 µs (1518 B/366 Mbps) 173 µs (64B/1002 Mbps); 198 µs (1518 B/1002 Mbps)
Synchronizacja	Synchronous Ethernet; 1588v2 transparent clock
Zasilanie	PoE active 37 – 60 VDC, IEEE 802.3at; PoE passive 20 – 60 VDC; DC 20 – 60 VDC; floating
Maks. pobór mocy	typ. 22.5 W (w/o SFP)
Ethernet	1× 10/100/1000 Base-T Auto MDI/MDIX / RJ45
SFP	1× 10/100/1000 Base-T/1000Base-SX/1000Base-LX (power max. 1.25 W)
USB	USB 2.0
Napięcie RSS	2x gniazda
LED	System
IP (Ingress Protection)	IP66
MTBF (Mean Time Between Failure)	> 750.000 h (> 85 lat)
Temp. pracy	-30 to + 55°C (ETSI EN 300019-1-4, class 4.1.)
Wilgotność pracy	od 5 do 95% niekondensująca
Odporność na wyładowania	4 kV acc. EN 61000-4-5
Odporność na wyładowania elektrostatyczne ESD	8 kV acc. EN 61000-4-2
Obudowa	Wytrzymałe odlewane aluminium
Wymiary	160 x 245 x 245 mm
Waga	2.6 kg
Montaż	FOD, bezpośrednio do anteny
Monitoring czasu rzecz.	RSS, MSE, BER
Diagnostyka	Analizator widma, pinger, schemat konstelacji
Wykresy historyczne	Temperatura, napięcie zasilania, RSS, MSE, BER, szybkość transmisji danych, moc wyjściowa RF
Staystyki	RMON
Wyrównianie anteny	RSS voltage, RAy Tools, web
SNMP	v2c including configurable TRAPs
Zarządzanie	HTTP, HTTPS, SSH, Telnet, RAyTools App
Dostęp	3 levels (Guest, Admin, Super)
Szyfrowanie	AES256, 192, 128
Certyfikaty	24 GHz CE (RED), FCC, RoHS
