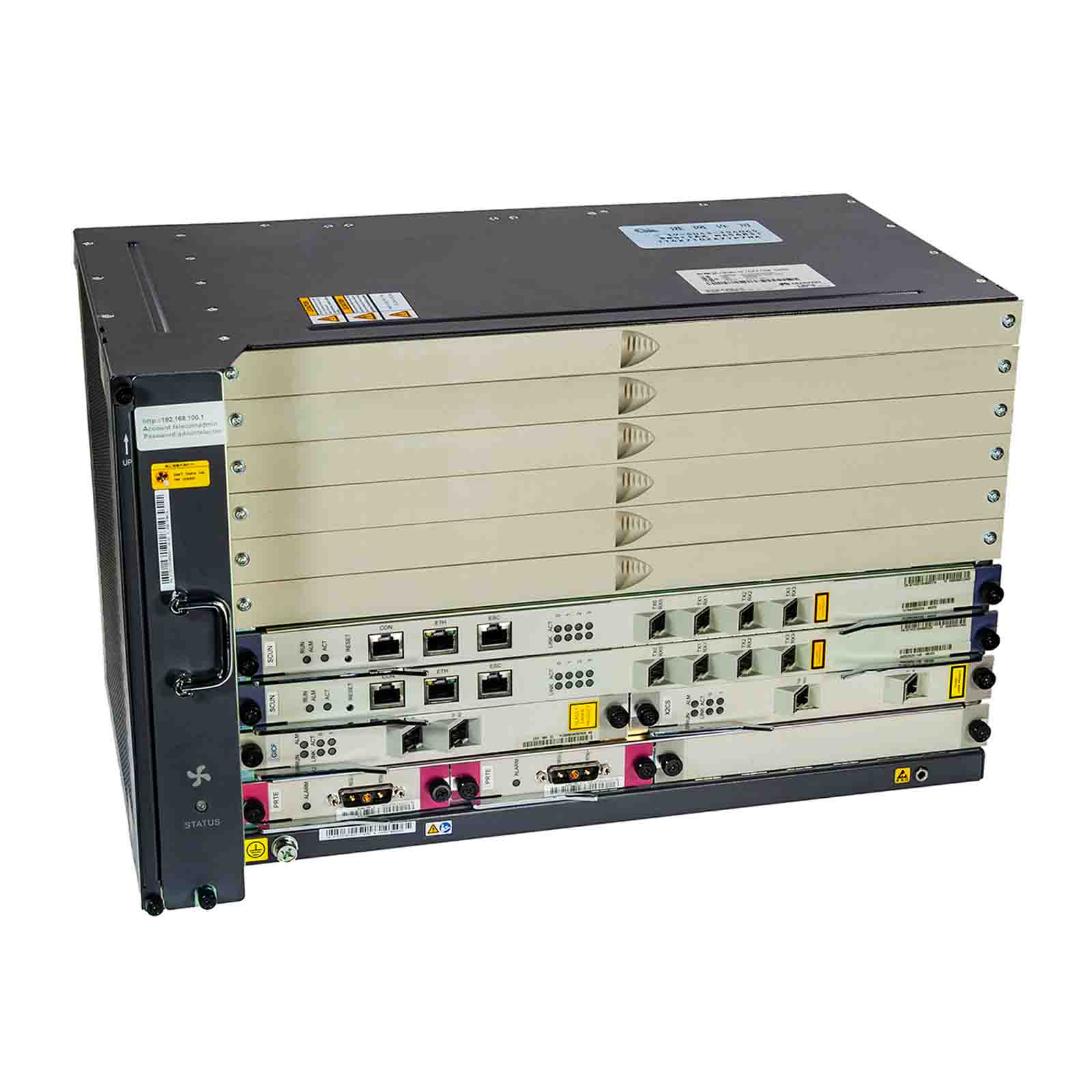

Huawei MA5683T OLT 2xPRTE, 2xSCUN, 2xX2CS

Huawei MA5683T to terminal OLT przeznaczony do sieci GPON. Obudowa posiada wysokość 6U. Można w niej zamontować maksymalnie 6 płyt serwisowych (GPON). Dzięki MA5683T możemy podłączyć maksymalnie 12288 abonentów wykorzystując 16 portowe płyty lub 6144 abonentów wykorzystując płyty 8 portowe.

Wraz z OLT dołączone są: 2 płyty zasilające DC (model PRTE, 48 V, moduły działają redundantnie), 2 płyty uplinkowe X2CS wyposażona w 2 sloty SFP+ (10 Gb/s) oraz 2 płyty kontrolne SCUN.

W zestawie:

2x HUAWEI-H80-PRTE (płyta zasilająca, 48 V DC)
2x HUAWEI-H80D00SCUN02 (płyta kontrolna)
2x HUAWEI-H80D00X2CS01 (płyta uplinkowa, 2x 10G SFP+)
1x HUAWEI-MA5683T-CHASS (obudowa MA5683T)
1x HUAWEI-MA5683T-ACC (akcesoria)
1x HUAWEI-H8E1FMCA (wentylator)
1x HUAWEI-H60BZ1MABO01 (middle service shelf)

MA5683T
Przepustowość przełączania (backplane bus)	1,5 Tb/s
Prędkość przekazywania pakietów L2	726 Mp/s w trybie Active / Standby 1452 Mp/s w trybie Load sharing
Przepustowość przełączania płyty kontrolnej	480 Gb/s w trybie Active / Standby 960 Gb/s w trybie Load sharing
BER przy pełnym obciążeniu	< 10 e-7
Dostępność (w standardowej konfiguracji)	> 99,999%
MTBF	~ 45 lat
Porty zarządzające	Out of band Rj45 Konsolowy
Porty upstream / uplink	2x SFP na płycie GICF 2x SFP+ na płycie X2CS (łącznie 2 sloty SFP i 2 sloty SFP+)
Porty GPON	16 portów GPON z wkładkami C+ (płyta GPFD)
Sposób zasilania	DC
Dopuszczalna temperatura pracy	Od -25 do 65 st. C
Dopuszczalna wilgotność powietrza	5%-95% RH
Wymiary	482,6 x 283,2 x 263,9 mm
Waga (samej obudowy)	7 kg
SCUN
Przepustowość przełączania	480 Gb/s w trybie active / standby 960 Gb/s w trybie load sharing
Łączna przepustowosć	10 Gb/s w trybie active / standby 20 Gb/s w trybie load sharing
Tablica adresów MAC	32768
Maksymalna ilość użytkowników	8192
Maks. ilość użytkowników multicast	8192
Maks. ilość kanałów multicast	4096
Maks. ilość jednoczesnych kanałów multicast	2000
Tablica routingu IPv4	5120
Tablica routingu IPv6	5120
Tablica ARP	8192
Ilość reguł ACL	1024
Maks. wielkość ramki	2052 bajtów Wykorzystując funkcję jumbo frame: 9216
VRF (L3 VPN)	Tak
Pobór mocy	Statyczny: 30 W Maksymalny: 50 W
Wymiary	25,4 x 237 x 395,4 mm
Waga	0,5 kg
X2CS
Porty	2 sloty SFP+
Kompatybilne płyty główne	SCUF / SCUN / SCUL / SCUH
Pobór mocy	Statyczny: 17,6 W Maksymalny: 18 W
Maks. wielkość ramki	2052 bajtów Wykorzystując funkcję jumbo frame: 9216
Wymiary	25,4 x 237 x 197,2 mm
Dopuszczalna temperatura pracy	Od -25 do 65 st.C
PRTE
Złącze	3V3
Napięcie	48 V DC
Statyczny pobór mocy	1,5 W
Wymiary	25,4 x 237 x 105,1 mm
