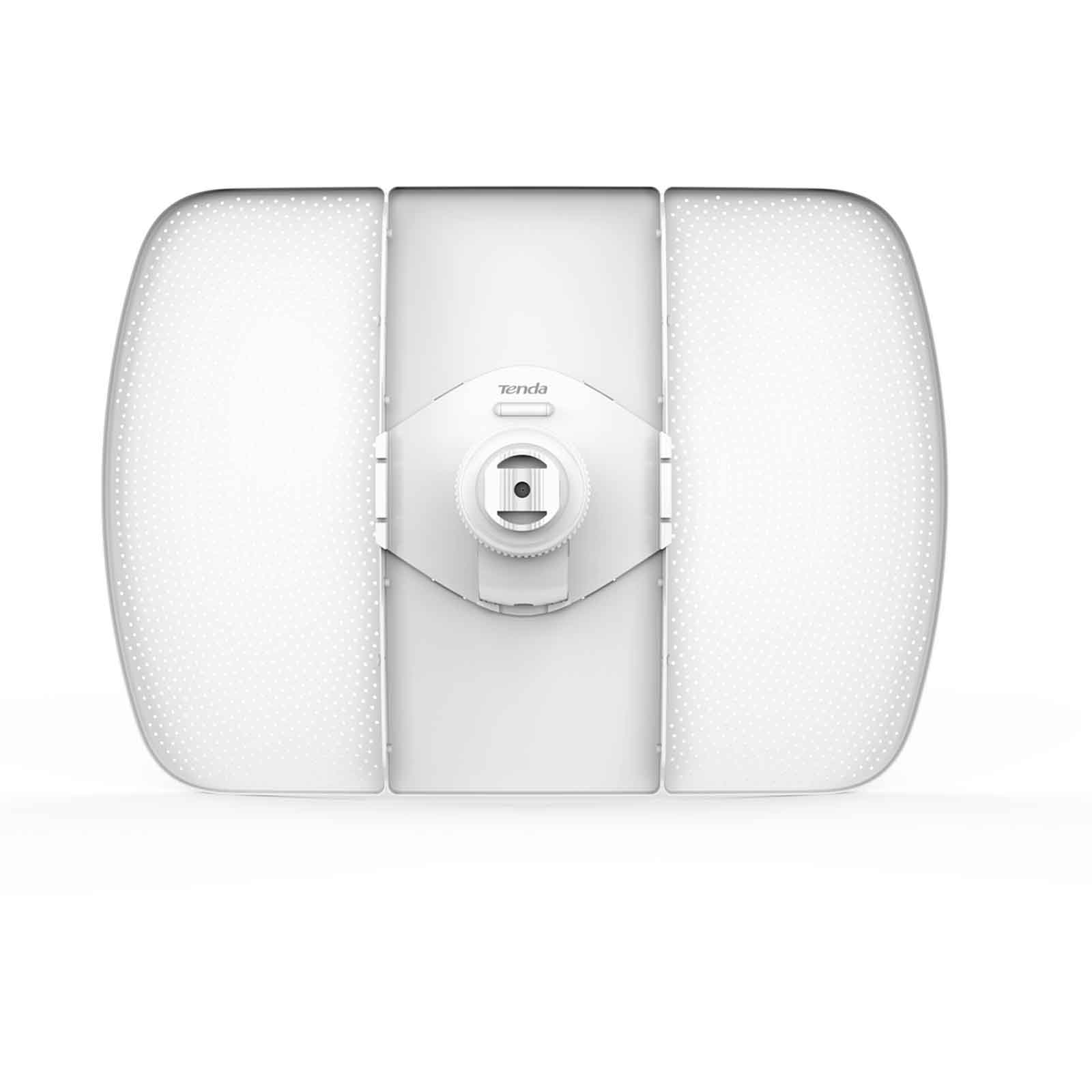

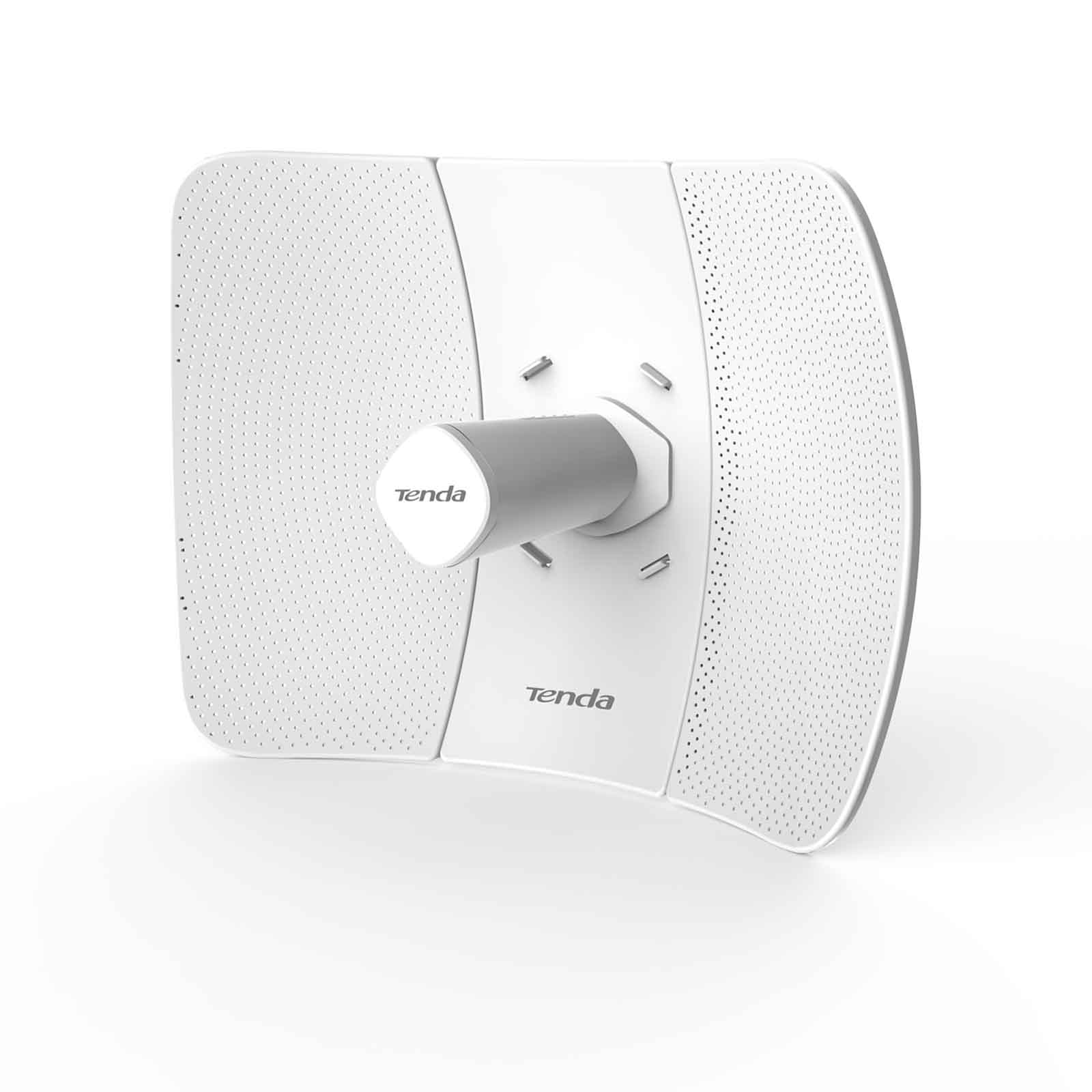

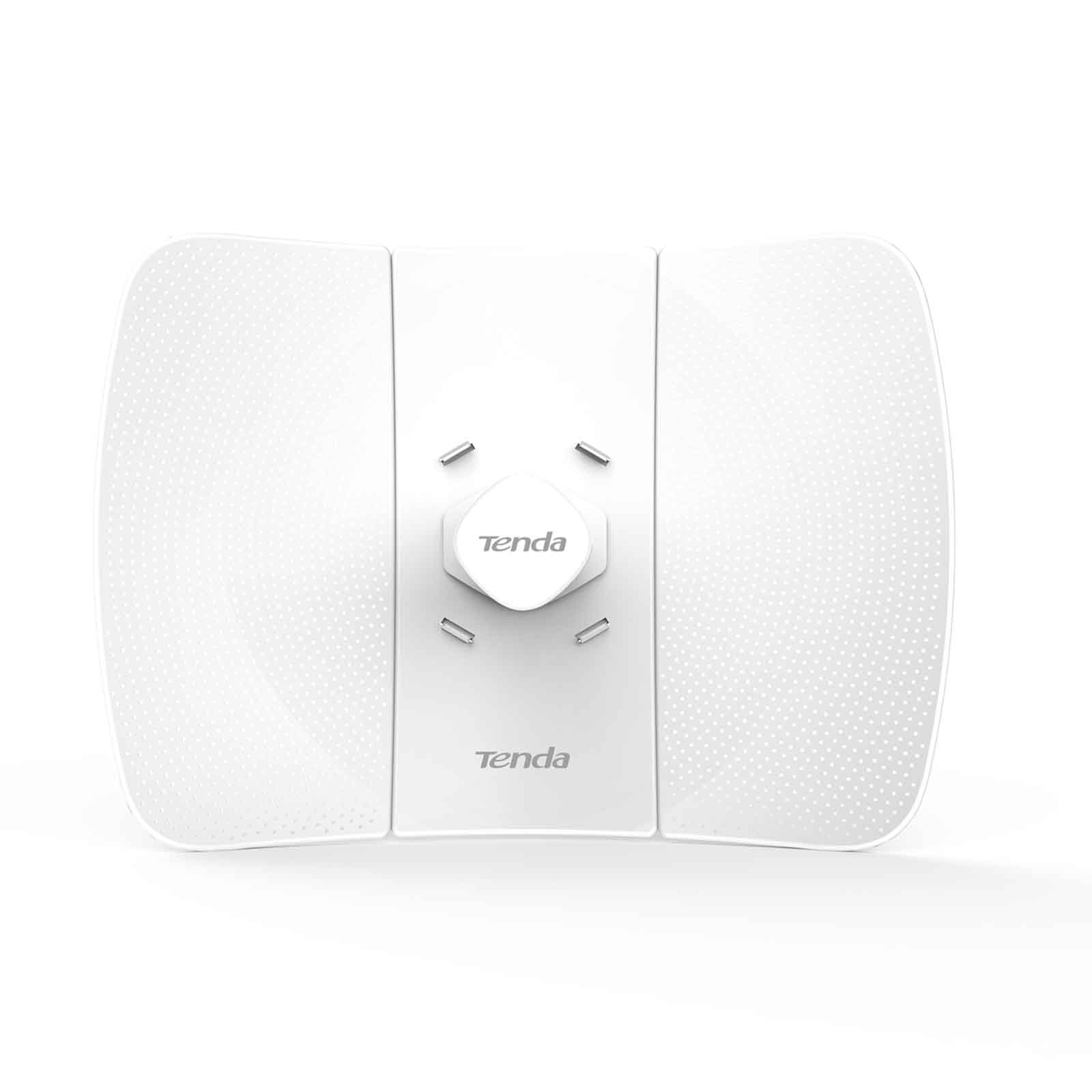

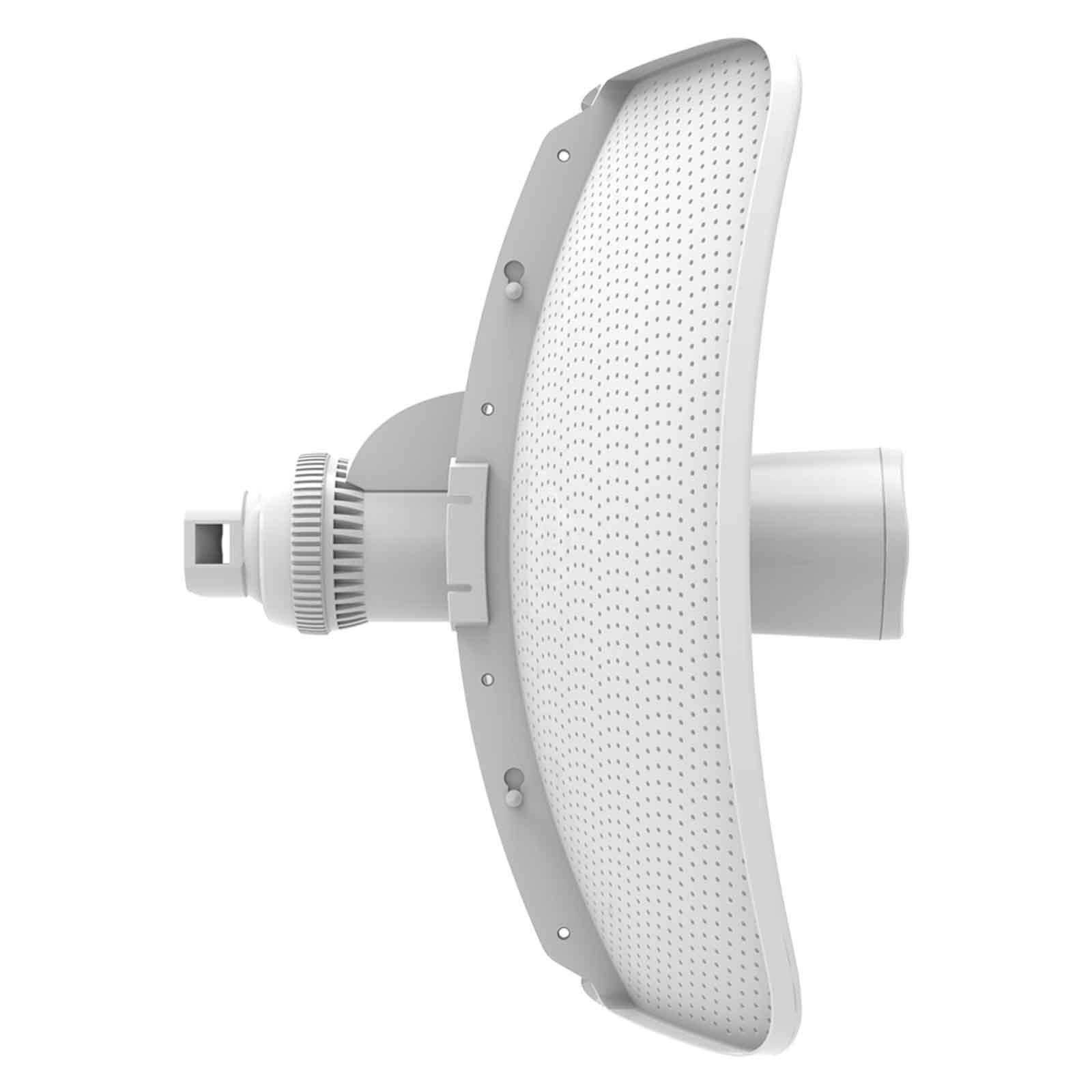

Tenda O9 CPE 5GHz
Tenda O9 (znana również jako iLiteBeam 5AC) to zewnętrzna, gigabitowa, kierunkowa antena CPE pracująca w paśmie 5 GHz. CPE przeznaczony jest do rozwiązań PtP i PtMP w celu zapewnienia prywatnej łączności bezprzewodowej ISP, monitoringu CCTV i transmisji danych. Wyposażony jest w dwukierunkową antenę polaryzacyjną 23dBi, która zapewnia efektywny sposób odbierania i utrzymywania stabilnej łączności na duże odległości do 25 km. Dzięki zastosowaniu technologii automatycznego mostkowania dwa CPE mogą łączyć się ze sobą automatycznie, aby ułatwić konfigurację.

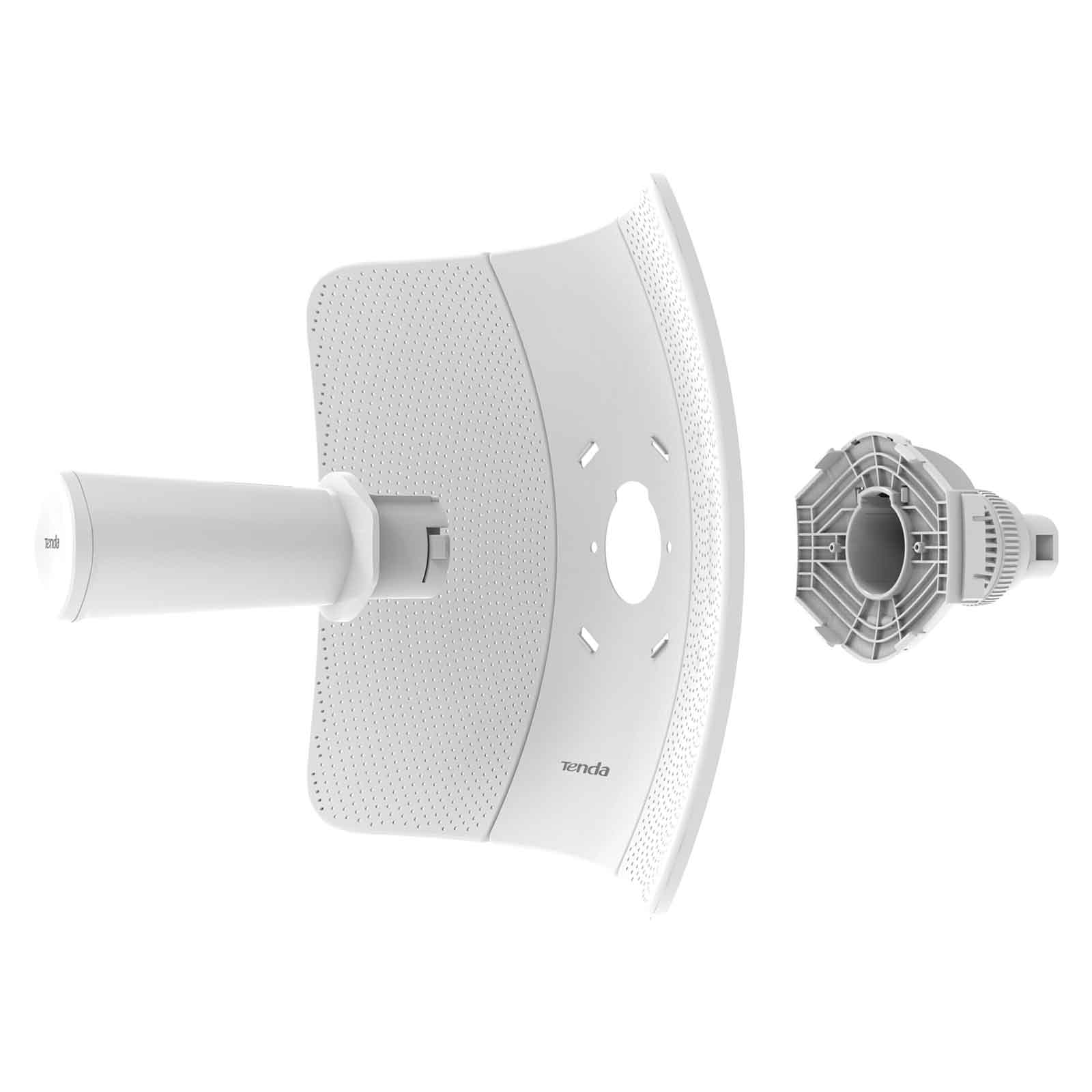

Tenda O9 wspiera technologię 11AC wave2, zapewnia prędkość 867 Mb/s dla pasma 5 GHz. Jednak maksymalna przepustowość testu połączenia punkt-punkt (PtP) może wynosić do 450 Mb/s. Urządzenie posiada zabezpieczenie odgromowe dla portu o mocy 6kV. Jest łatwe w montażu dzięki trójosiowemu uchwytowi.
Urządzenie zapewnia funkcję Channel Shift, aby przesunąć środkową częstotliwość wyżej o 5 MHz. Może dzięki temu uniknąć zakłóceń z pobliskiego punktu dostępowego i zapewnić wyższą przepustowość. Do zarządzania ILBE-5AC służy scentralizowane oprogramowanie CPE Assistant, które pomaga użytkownikom w łatwy sposób zarządzać wszystkimi urządzeniami w sieci z jednego komputera. Funkcje takie jak wykrywanie urządzeń, monitorowanie stanu, aktualizacja oprogramowania sprzętowego i konserwacja sieci mogą być zarządzane za pomocą CPE Assistant.
TD-MAX to zastrzeżony protokół TDMA (wielokrotny dostęp z podziałem czasu), który poprawia wydajność i pojemność w scenariuszach zastosowań bezprzewodowych WISP do zastosowań zewnętrznych. W środowisku zewnętrznym CPE wykorzystuje anteny kierunkowe do łączenia się ze stacją bazową z odległości, które mogą obejmować kilka kilometrów. CPE nie czują się nawzajem, stają się „ukrytymi węzłami” i nie mogą koordynować dostępu do kanału bezprzewodowego. W ten sposób stacja bazowa doświadcza częstych kolizji ze stacjami nadającymi jednocześnie. Wraz ze skalowaniem sieci kolizje narastają wykładniczo, zwiększając opóźnienia i obniżając przepustowość. Dzięki TD-MAX koordynuje całą transmisję danych i przydziela czas aktywnym klientom, aby zapewnić większą odporność na zakłócenia w porównaniu z konwencjonalnym protokołem 802.11 CSMA / CA (Carrier Sense Multiple Access / Unikanie kolizji).
Tenda O9 pracuje w trybie:
- Długodystansowe połączenie bezprzewodowe PtP: jedno urządzenie pracuje jako access point, drugie zaś w trybie stacji, aby utworzyć połączenie bezprzewodowe PtP do prywatnej łączności bezprzewodowej ISP, monitoringu CCTV i transmisji danych
- Tryb WISP (klient + router): wystarczy połączyć się bezprzewodowo ze stacją/punktem dostępowym WISP, aby udostępnić internet lokalnej sieci przewodowej i bezprzewodowej
Najważniejsze cechy:
- praca w paśmie 5GHz, standard 802.11ac 867Mbps
- 1x port Gigabit Ethernet
- antena kierunkowa o zysku 23 dBi z podwójną polaryzacją
- wodoodporna, zewnętrzna obudowa IP65
- ochrona odgromowa 6kV
- obsługiwane tryby pracy: Access Point, CPE, WISP
- do 60 metrów elastycznego wdrożenia z injectorem PoE
|
Mocowanie
|
na słupie |
|
Przeznaczenie
|
długodystansowe połączenie bezprzewodowe PtP i PtMP do nadzoru wideo i transmisji danych |
|
Wymiary
|
391.5 x 280 x 223 mm |
|
Przepustowość
|
867 Mb/s |
|
Częstotliwość
|
5 GHz |
|
Standard sieci
|
IEEE 802.11a/n/ac |
|
Porty
|
1x port gigabit Ethernet 10/100/1000 Mb/s |
|
Przyciski
|
1x Reset |
|
Maks. pobór mocy
|
7.5W |
|
Pasywne PoE
|
Pasywne PoE PoE/LAN (+4,5pins; -7,8pins)
21-25V DC |
|
Sposób zasilania
|
24V 0.5A lub pasywne PoE |
|
Klasa wodoszczelności
|
IP65 |
|
LED
|
PoE/LAN, LED1, LED2, LED3 |
|
Antena
|
wewnetrzna o zasięgu 23dbi |
|
Kąt promieniowania anteny
|
Horizontal: 10° Vertical: 10° |
|
Protokół TDMA
|
TD-MAX |
|
Zabezpieczenie przed piorunami
|
6000 V |
|
Czułość odbioru
|
11a 6Mbps -96dBm±1.5dBm
11n MCS7 HT20 -72dBm±1.5dBm
11ac MCS9 HT80 -65dBm±1.5dBm |
|
Tryby pracy
|
AP/Station/WISP/P2MP/WDS Repeater/Router |
|
Funkcje
|
Enable/Disable Wireless Radio
SSID Hidden
Wireless Client isolation
SSID isolation
Channel Bandwidth 20/40/80MHz
Channel Shift
Wireless Access Control
Weak Signal Client Limitation
WMM Capable
APSD Capable
Transparent Bridge
VLAN Tagging for SSID
Serwer DHCP
VPN Passthrough PPTP, L2TP
Zdalny dostęp Web
Harmonogram resetów
Limit czasu ładowania
Ping Watchdog
Dynamiczne DNS: noip, dyndns.org
Diagnostyka sieci: Ping, Traceroute, Signal Scan
Time&Date Setting
Upgrade Firmware
Backup/Restore Configuration
Username Managerment
Syslog
Zarządzanie za pośrednictwem kontrolera: PC Software -- CPE Assistant |
|
Moc transmisji
|
Regulowana moc o 1 dBm |
|
Zabezpieczenie sieci bezprzewodowej
|
64/128 WEP,WPA-PSK,WPA2-PSK,WPA&WPA2-PSK,WPA,WPA2 |
|
Temp. pracy
|
-30℃ - 60℃ |
|
Zawartość zestawu
|
ILBE-5AC, zasilacz PoE, instrukcja obsługi |
|
Domyślne IP
|
192.168.2.1 |
|
Certyfikaty
|
FCC, CE, RoHS |
