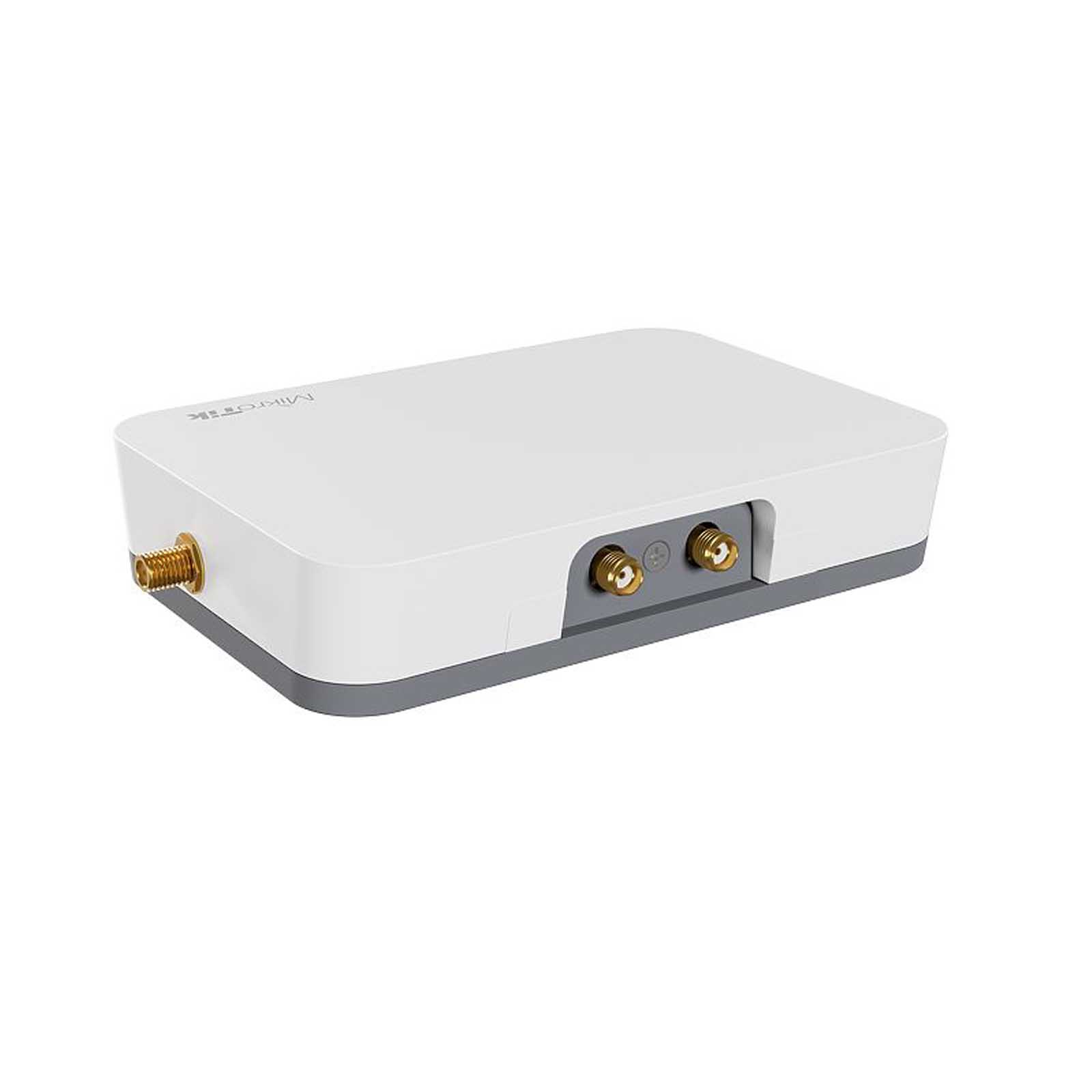

MikroTik KNOT LR8 kit (RB924i-2nD-BT5&BG77&R11e-LR8) to najnowsze urządzenie, które dołączyło do rodziny produktów MikroTik IoT. KNOT LoRa to prawdziwie uniwersalne urządzenie z wyjątkowymi opcjami łączności i obsługą protokołów. MikroTik KNOT LoRa 8 to brama IoT, która wykorzystuje technologię Narrow Band i CAT-M. Ze względu na niski koszt i niską przepustowość połączenia komórkowego jest obsługiwane przez niezliczonych operatorów komórkowych na całym świecie. Zestaw zawiera preinstalowaną usługę przesyłania pakietów UDP do dowolnych publicznych lub prywatnych serwerów LoRa. Dzięki obsłudze 8 różnych kanałów, funkcji Listen Before Talk (LBT) i funkcji skanowania spektralnego ten produkt zadziwia swoją kuszącą ceną.
KNOT może monitorować wbudowane GPIO, konwertować protokół Modbus na TCP, a nawet przekazywać pakiety Bluetooth do sieci TCP/IP za pośrednictwem HTTPS i MQTT. Można użyć KNOT jako mostu TCP z przewodowych czujników Modbus do wysyłania odczytów do serwera Modbus. Ponadto KNOT zapewnia bezprzewodową łączność z przewodowymi czujnikami i elementami wykonawczymi, takimi jak liczniki energii elektrycznej czy przekaźniki.
Urządzenie może służyć jako zapasowe połączenie dla sieci Ethernet lub jako kanał zarządzania siecią. Abonament miesięczny NB / CAT-M jest dużo tańszy niż LTE. Po co wydawać dodatkowe pieniądze na przepustowość, której nie potrzebujesz? Na przykład można zarządzać automatem sprzedającym zasilanym przez KNOT z czujnikami temperatury i wilgotności z zaledwie kilkoma megabajtami dziennie. Dzięki interfejsowi Bluetooth KNOT może służyć do śledzenia zasobów i telemetrii w oparciu o pakiety reklamowe Bluetooth. KNOT obsługuje dowolny tag BLE, który wysyła dane reklamowe: iBeacon, Eddystone lub jakikolwiek inny format. Posiada potężne filtry do przekazywania tylko odpowiednich pakietów i ignorowania innych.

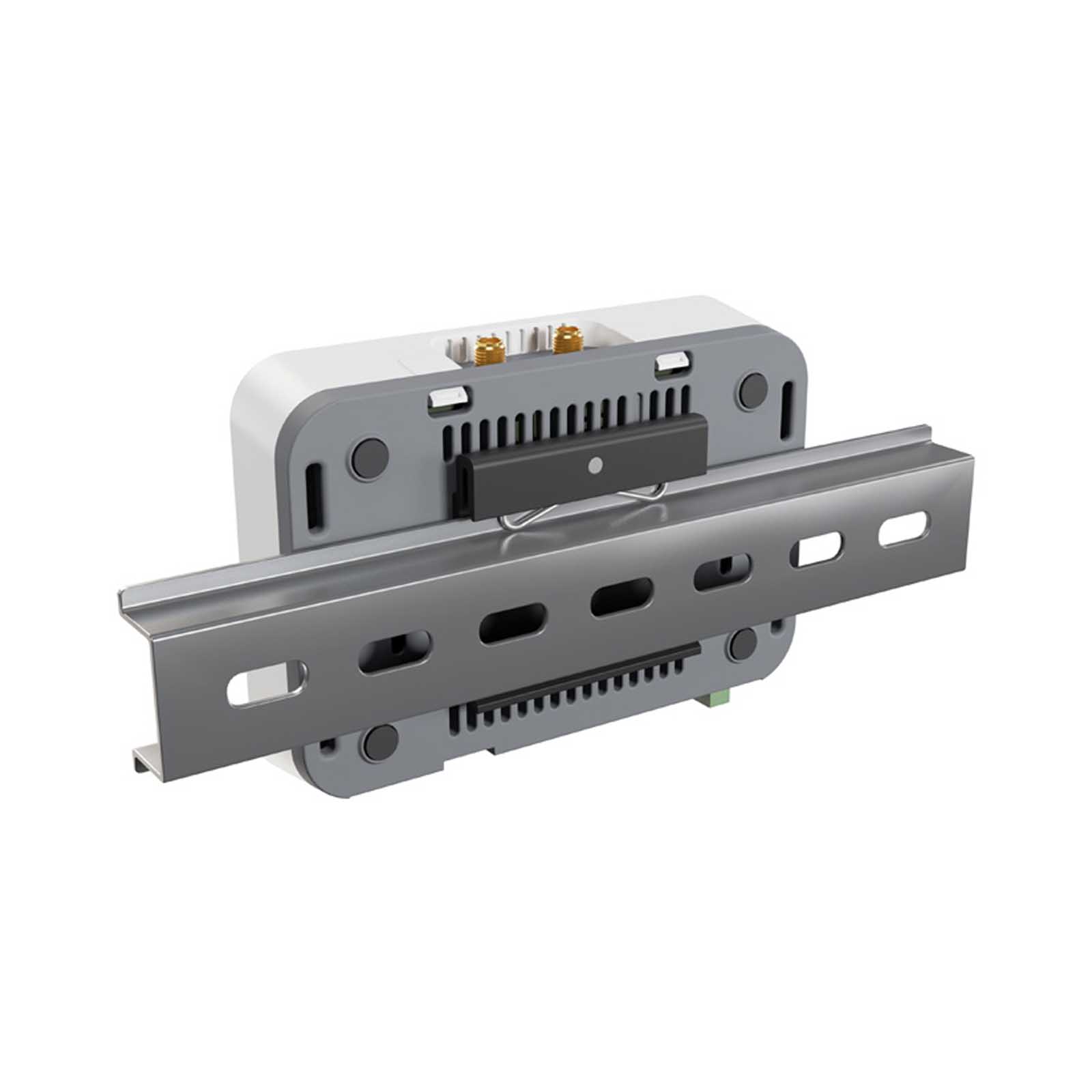

MikroTik KNOT jest również doskonałym narzędziem do większości zastosowań IoT w szafach zewnętrznych. Jest wyposażony w uchwyt na szynę DIN, który umożliwia łatwą integrację ze wszystkimi rodzajami konfiguracji: od rolnictwa i śledzenia zasobów po monitorowanie łańcucha chłodniczego, produkcję przemysłową itd.

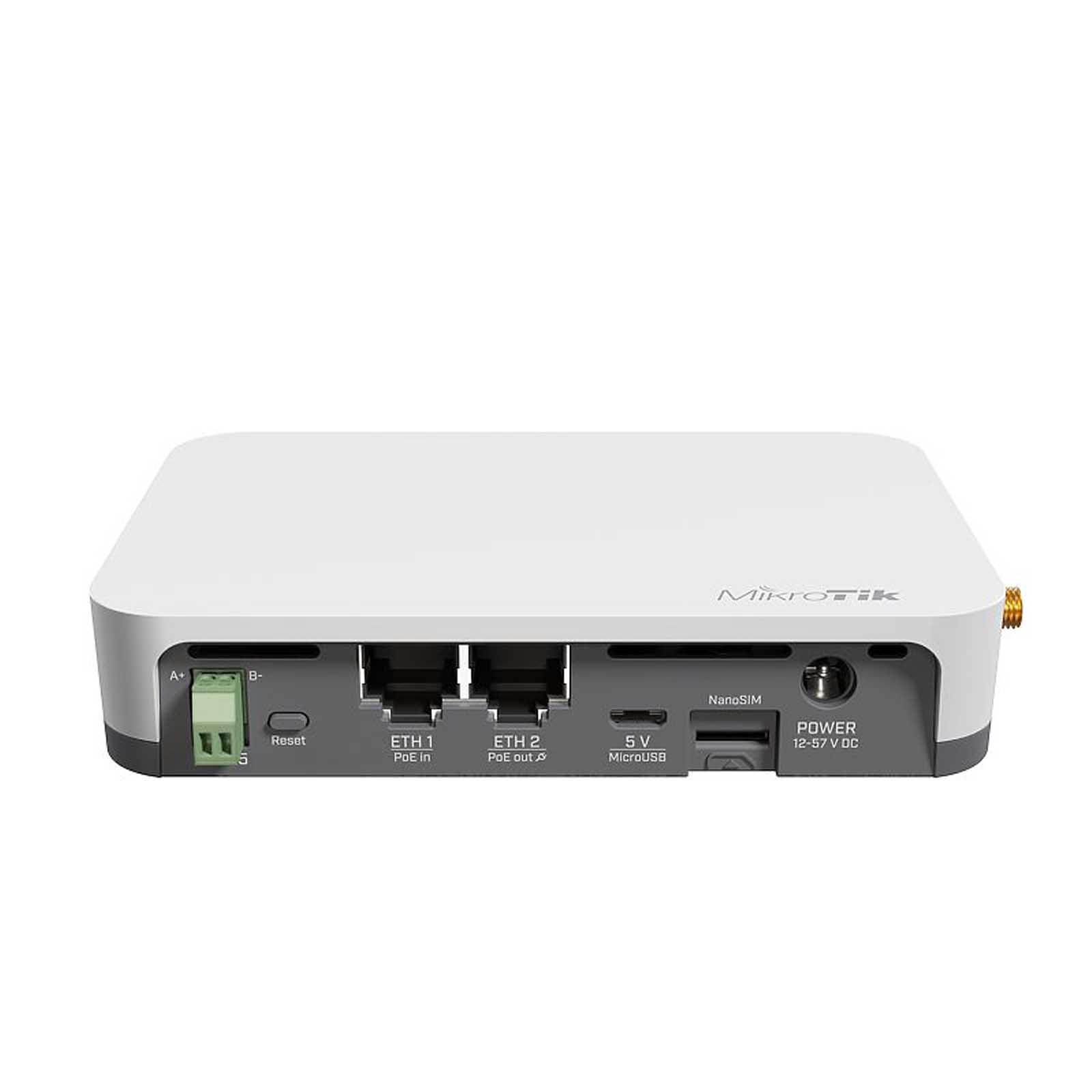

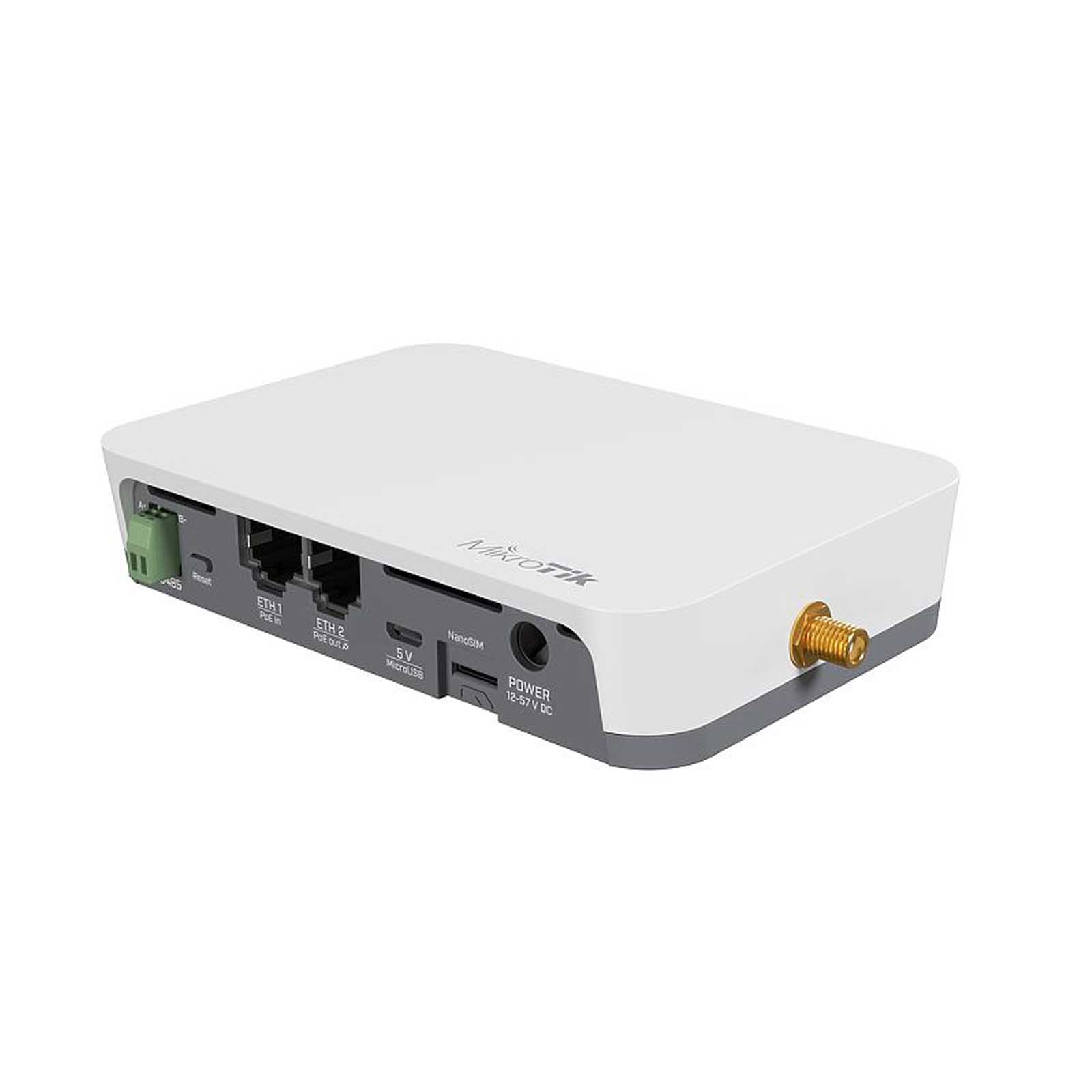

KNOT LR8 obsługuje wiele protokołów i opcji łączności: WiFi 2,4 GHz, Bluetooth, LoRa, 2x porty Fast Ethernet 10/100 Mb/s z wejściem PoE i wyjściem PoE, MicroUSB.
MikroTik RB924i-2nD-BT5&BG77&R11e-LR8 zapewnia elastyczną i niedrogą łączność w najbardziej odległych lub trudnych obszarach.
- CAT-M/NB
- Bluetooth
- LoRa 8 (863-870 MHz)
- WiFi 2.4 GHz
- PoE in oraz PoE out 802.3af/at
- GNSS (GPS/GLONASS/BeiDou/Galileo/QZSS)
- GPIO
- RS485/Modbus
- 1x slot MicroUSB, 1x slot na kartę SIM
- 2x porty Fast Ethernet LAN 10/100 Mb/s
- mocowanie do szyny DIN
|
KNOT LR8 (RB924i-2nD-BT5&BG77&R11e-LR8/LR9)
|
|
|
Procesor
|
QCA9531 MIPSBE |
|
Ilość rdzeni procesora
|
1 |
|
Taktowanie
|
650 MHz |
|
Pamięć RAM
|
64 MB |
|
Pamięć wbudowana
|
128 MB |
|
Rodzaj pamięci wbudowanej
|
Flash SPI NAND |
|
Interfejs Ethernet
|
2x porty Fast Ethernet 10/100 Mb/s (1x port PoE out) |
|
WiFi
|
2,4 GHz 802.11 b/g/n dual-chain
300 Mb/s |
|
Zysk anteny WiFi
|
1.5 dBi |
|
Zysk anteny Bluetooth
|
2 dBi |
|
Szerokość wiązki anteny
|
360° |
|
Bluetooth
|
wersja 5.2 |
|
Wymiary
|
122 x 87 x 26 mm |
|
System operacyjny
|
RouterOS, Licencja level 4 |
|
Port USB
|
1x slot microUSB typ AB |
|
Slot SIM
|
1x slot na kartę Nano SIM |
|
Serial Port
|
RS485 |
|
Temp. pracy
|
-40°C do +70°C |
|
Napięcie wejściowe PoE-in
|
12-57 V |
|
Ilość wejść DC
|
3x (PoE-in, DC jack, MicroUSB) |
|
Napięcie wejściowe
|
12-57 V (PoE-in, DC jack)
5-5 V (MicroUSB) |
|
PoE in/out
|
802.3af/at |
|
PoE out port
|
1x port (Ether2) |
|
Napięcie znamionowe zasilacza
|
24 V |
|
Prąd znamionowy zasilacza
|
1.2 A |
|
Maks. zużycie energii
|
5W (bez obciążenia)
20W |
|
Certyfikaty
|
Bluetooth, CE, FCC, IC |
|
Cat M1: LTE FDD
|
B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85 |
|
Cat NB2: LTE FDD
|
B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85 |
|
Wbudowany GPS
|
Tak (GPS, GLONASS, BeiDou, Galileo) |
|
GNSS
|
GPS/GLONASS/BeiDou/Galileo/QZSS |
|
R11e-LR8
|
|
| Interfejs |
Mini-PCIe |
|
Wspierane klasy
|
A i C
|
| Częstotliwość |
863-870 MHz (EU863-870, RU864-870, IN865-867) |
|
Moc wyjściowa RF
|
863-870 MHz 14 dBm
|
| Maks. czułość odbioru |
-137 dB @ SF12 |
|
Zasięg
|
do 15 km w środowisku wiejskim
do 2 km w środowisku miejskim
przy zastosowaniu zestawu antenowego MikroTik LoRa antenna kit 6,5 dBi
|
| Temp. otoczenia podczas pracy |
-40 do 70°C |
Urządzenie jest gotowe do pracy z „The Things Network” - słynną infrastrukturą typu open source, która zapewnia bezpłatny zasięg sieci LoRaWAN i posiada wiele aplikacji na każdą potrzebę. The Things Network ("Sieć rzeczy") pomaga rozpocząć pracę z Internet Of Things ("Internetem rzeczy") w ciągu jednego dnia. Śledzenie bydła, inteligentne nawadnianie, termostaty, inteligentne pomiary itd - możliwości są nieograniczone. Konfiguracja jest tak prosta, że każdy może zacząć naprawdę szybko. Dzięki usłudze SLA wspieranej przez „The Things Industries” wdrożenie bezpiecznych i skalowalnych rozwiązań LoRaWAN nigdy nie było łatwiejsze. Istnieją globalne społeczności programistów, firm i entuzjastów, które zawsze pomogą odpowiedzieć na pytaniami i podzielą się pomysłami dotyczącymi sieci LoRaWAN. Wystarczy dołączyć do "
The Things Network", aby zaoszczędzić czas i energię dzięki inteligentnym rozwiązaniom!
