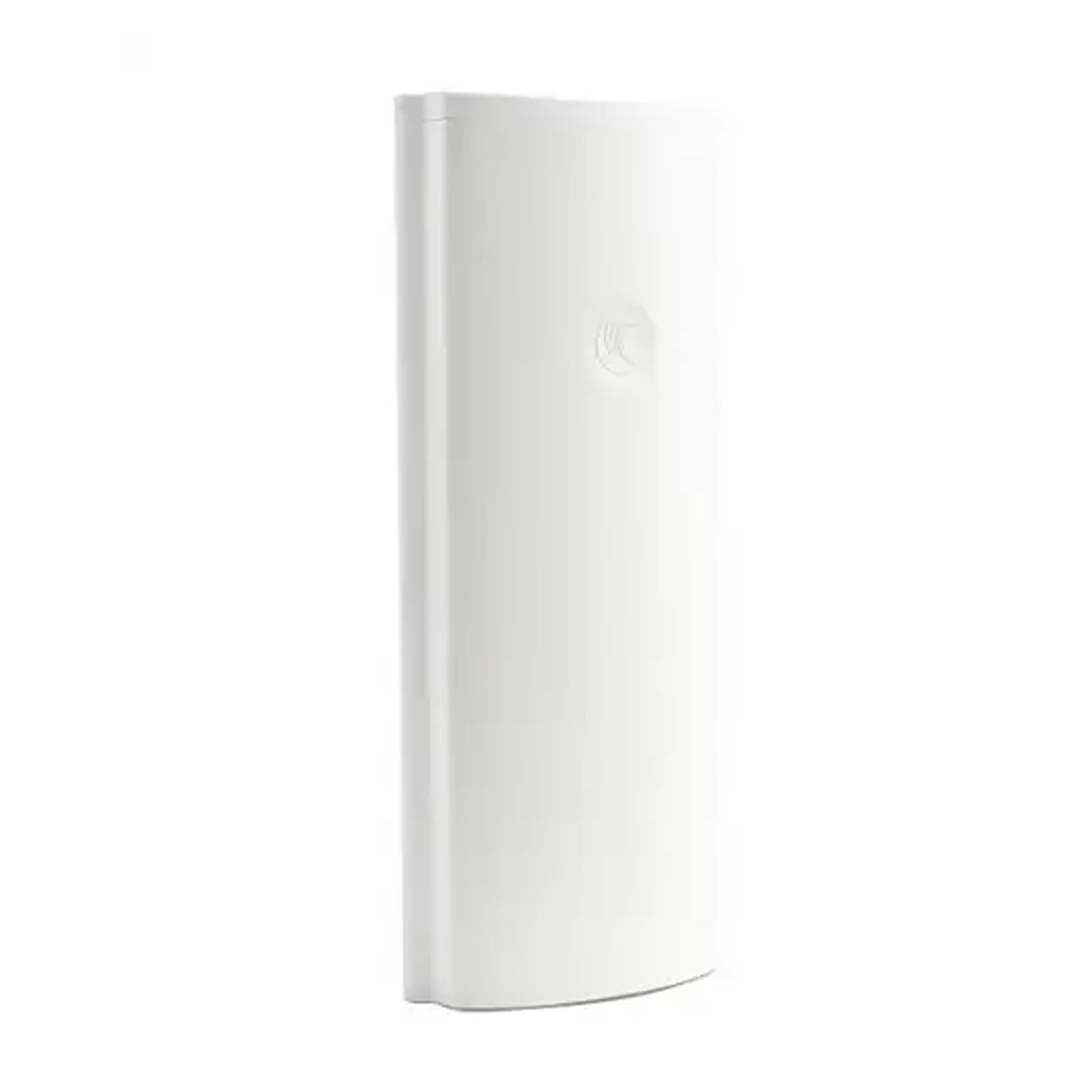

Cambium ePMP3000 4x4 antena sektorowa

Cambium ePMP3000 4x4 to wysokiej klasy antena sektorowa, zaprojektowana do pracy w paśmie 4,9 do 5,9 GHz i promieniu 90 stopni. Antena jest integralną częścią punktu dostępowego ePMP 3000 i umożliwia obsługę MU-MIMO.

Antena sektorowa ePMP3000 4x4 została zaprojektowana do pracy ABAB re-use channel (dwa kanały, cztery sektory). Zapewnia tłumienie wiązki wstecznej na poziomie minimum 30 dB. Zakres 4,9 do 6,0GHz pozwala optymalnie dobrać kanał i uzyskać najlepsze osiągi oraz wydajność. Doskonale zaprojektowana konstrukcja umożliwiająca wygodne dopasowanie ustawień zasięgu oraz kątów, tak by zabezpieczyć optymalne parametry zarówno pod samą anteną jak i na skrajach sektora.

Mała, kompaktowa konstrukcja, zintegrowany i dobrze zaprojektowany uchwyt oraz integracja anteny GPS to cechy, które sprawiają, że antena jest przyjazna dla instalatorów.

Najwazniejsze cechy:

Ponowne wykorzystanie częstotliwości – do powtórnego wykorzystania kanału ABAB (pokrycie dwóch kanałów, cztery sektory). Wzmocnienie anteny na poziomie 17 dB (min.) oraz propagacja na szerokim kącie promieniowania 90 stopni
Selektywność anteny sektorowej – zysk od 4.9 do 6.0 GHz pozwala operatorowi wybierać kanał w dowolnym pasmie, co umożliwia osiągnięcie wydajności o wysokiej jakości sygnału
Spójny zasięg – doskonałe możliwości wypełnienia anteny gwarantują pokrycie zasięgiem dużego obszaru geograficznego w sektorze, zarówno u podstawy masztu anteny, jak i w pobliżu krawędzi działania sektora
Udogodnienia dla instalatora – kompaktowa konstrukcja niewielkich rozmiarów, zintegrowany uchwyt anteny ePMP oraz możliwość integracji z anteną GPS
Przewidywalna wydajność – antena sektorowa jest do dyspozycji projektantów w programie Cambium LINKPlanner. Model 3D pokazuje zasięg na wszystkich wysokościach i szerokościach geograficznych

Cambium ePMP3000 4x4
Częstotliwość anteny	5 GHz
Zysk energetyczny	10dBi - 20dBi
Elektryczne odchylenie	2°
Izolacja Port-to-Port	>20 dB
Klasa szczelności	IP65
Kompatybilny z marką	Cambium
Polaryzacja	Podwójna polaryzacja (pozioma i pionowa)
Stosunek front-to-back	30 dB
Szerokośc wiązki w pionie	6°
Szerokość wiązki w poziomie	70°
Typ MIMO	MU-MIMO 4x4
Typ złącza	4x RP-SMA
Zastosowanie	Na zewnątrz
ePMP 3000 SECTOR ANTENNA
Oznaczenie modelu	C050910D301A
Zakres częstotliwości	4.9 GHz do 5.97 GHz
Zysk anteny	18 dBi
Promieniowanie w poziomie	70 stopni
Promieniowanie w pionie	6 stopni
Polaryzacja	2× pozioma, 2× pionowa
Izolacja typu port-port	>20 dB
Stosunek promieniowania wstecznego	30 dB
Maksymalna moc na wejściu	Do 5 W
Oporność wejścia	50 Ω (omów)
Konekry/ złącza wejściowe	4× RP SMA
Uchwyt montażowy	Znajduje się w zestawie. Służy do montażu na masztach o średnicach od 2” do 4” (5 cm do 10 cm) Odchylenie od 10 do +5 stopni. Wyposażenie do podłączenia punktu dostępu ePMP dołączono z tyłu obudowy anteny.
Wymiary	Korpus anteny: 23.4” (wys.) × 9.6” (szer.) × 3.25” (gł.) (594 mm × 157 mm × 110 mm)
Waga	Korpus anteny: 8.0 funta (3.7 kg) z punktem dostępowym ePMP 3000 Wsporniki montażowe: 13.8 funta (6.3 kg)
Klasa szczelności	IP65
Materiał wykonania	ABS z protektorem UV
Zakres temperatury pracy	Od -40°C do 60°C
