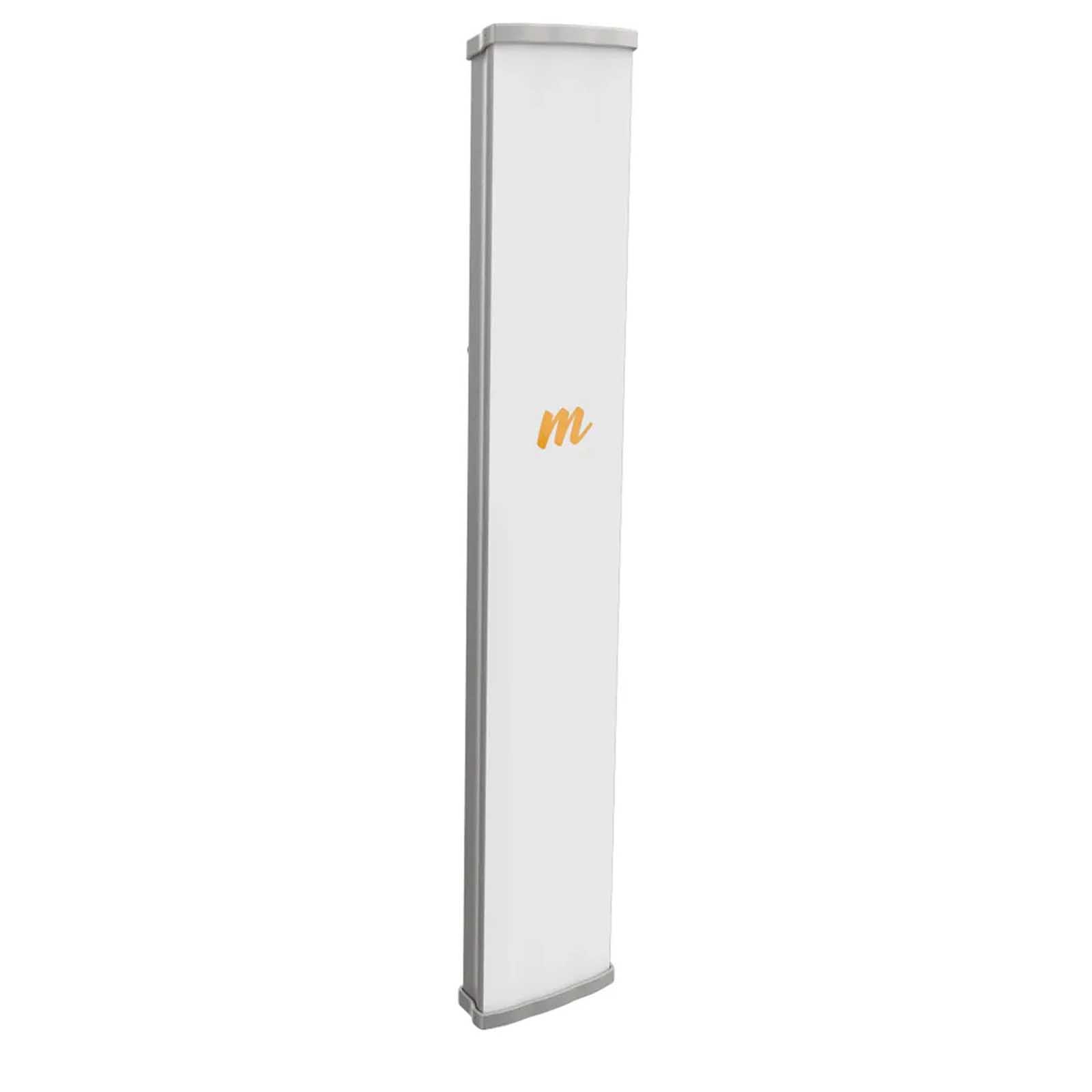

Mimosa N5-45x4 antena sektorowa, 4,9-6,4 GHz, 22 dBi

Mimosa N5-45x4 to antena sektorowa pracująca w paśmie 5 GHz (4,9 - 6,4 GHz). Posiada podwójną polaryzację 4x4 MIMO skośną (slant) 45°, dzięki czemu jest bardziej odporna na zakłócenia niż standardowe anteny z polaryzacją pionową i poziomą. Zysk energetyczny anteny wynosi 22 dBi, a szerokość wiązki głównej 45°, co ułatwia stworzenie sieci bezprzewodowej dla dużego zagęszczenia użytkowników. N5-45x4 zapewnia wiodące w branży tłumienie listków bocznych i bezprecedensową wydajność 43 dB przód-tył (FTB) - najwyższy współczynnik FTB spośród wszystkich anten sektorowych lub tubowych w branży.

Obsługując aplikacje bezpieczeństwa publicznego 4,9 GHz i licencjonowaną pracę wielopunktową do 6,4 GHz, jeśli pozwalają na to przepisy, N5-45x4 zapewnia dodatkowe 800 MHz pasma poza zatłoczonymi kanałami nielicencjonowanymi 5,15–5,85 GHz.

Mimosa N5-45x4 oferuje to, co najlepsze z obu światów - sektor długodystansowy o dużym wzmocnieniu z doskonałą izolacją szumów tuby. Konkurencyjne sektory oferują duże wzmocnienie, ale nie są w stanie zredukować szumów listków bocznych i odgłosów z przodu. Symetryczne anteny tubowe zapewniają dobrą izolację szumów, ale zwykle oferują mniejsze wzmocnienie i nieefektywne symetryczne wzorce pokrycia gruntu.

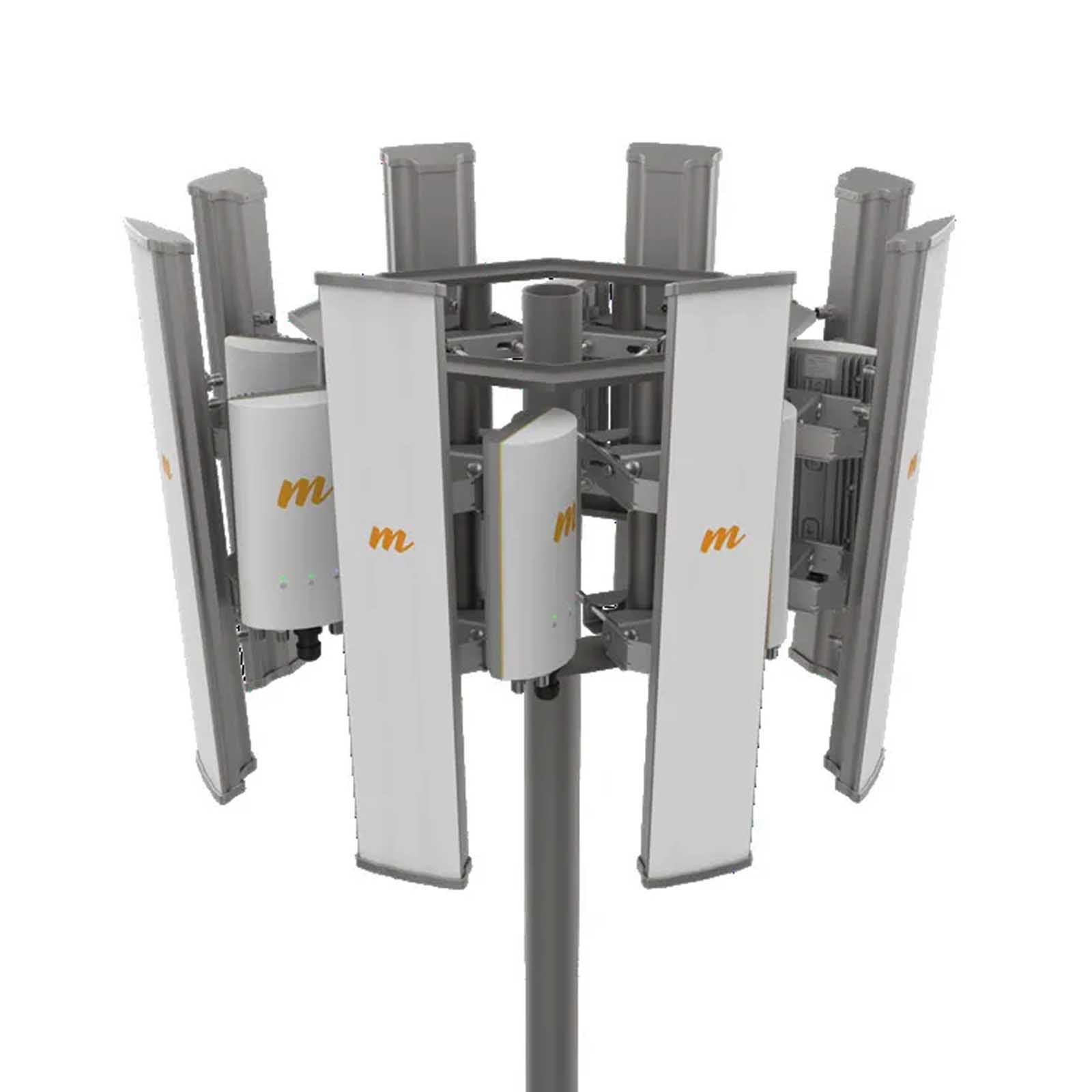

Antena N5-45x4 zaprojektowania jest do wykorzystania z radiami Mimosa, ale z powodzeniem można jej używać także z urządzeniami innych producentów. Oprócz 4x4 MIMO Mimosa A5c, N5-45x4 będzie obsługiwać równocześnie dwa radia 2x2 MIMO innych firm działające na oddzielnych kanałach, aby podwoić zasięg w lokalizacji wieży i uniknąć przeciążenia nielicencjonowanego pasma 5 GHz. W połączeniu z 4x4 MIMO Mimosa A5c, Mimosa N5-45x4 zapewnia łatwy do wycelowania, 9º pionowy obszar zasięgu wiązki z wąskim sygnałem 4,5º i +3 dB wzmocnieniem na klienta. W kierunku uplink cyfrowe fazowanie A5c działa z 4 portami N5-45x4, dodając +3 dB wzmocnienia odbioru.

N5-45x4 wyposażona jest w 4 złącza N żeńskie, w zestawie dołączono 4 pigtaile N męskie - N męskie wykonane z kabla LMR-240. Antena wykonana jest z tworzywa sztucznego odpornego na promieniowanie UV, a uchwyt z galwanizowanej stali. Produkt spełnia normę IP55.

Najważniejsze cechy:

praca w paśmie 5 GHz (4,9 - 6,4 GHz)
zysk energetyczny 22 dBi
polaryzacja 4x4 MIMO, skośna slant 45°
szerokość wiązki głównej 45°
złącza N żeńskie

N5-45x4
Zysk energetyczny	22 dBi (+3 dBi z Technologii Beamforming)
Polaryzacja	Podwójna Skośna (slant) 45°
Szerokość wiązki azimuth (4 dB)	45°
Szerokość wiązki azimuth (3 dB)	42°
Szerokość wiązki elevation (3 dB)	9°
Elektryczne pochylenie wiązki	2°
Stosunek mocy wiązki przód / tył	43 dB
Izolacja polaryzacji ortogonalnej	> 30 dB
Izolacja pomiędzy portami	> 10 dB
Impedancja	50 Ω
Maksymalna moc wejściowa	30 dBm
Właściwości fizyczne

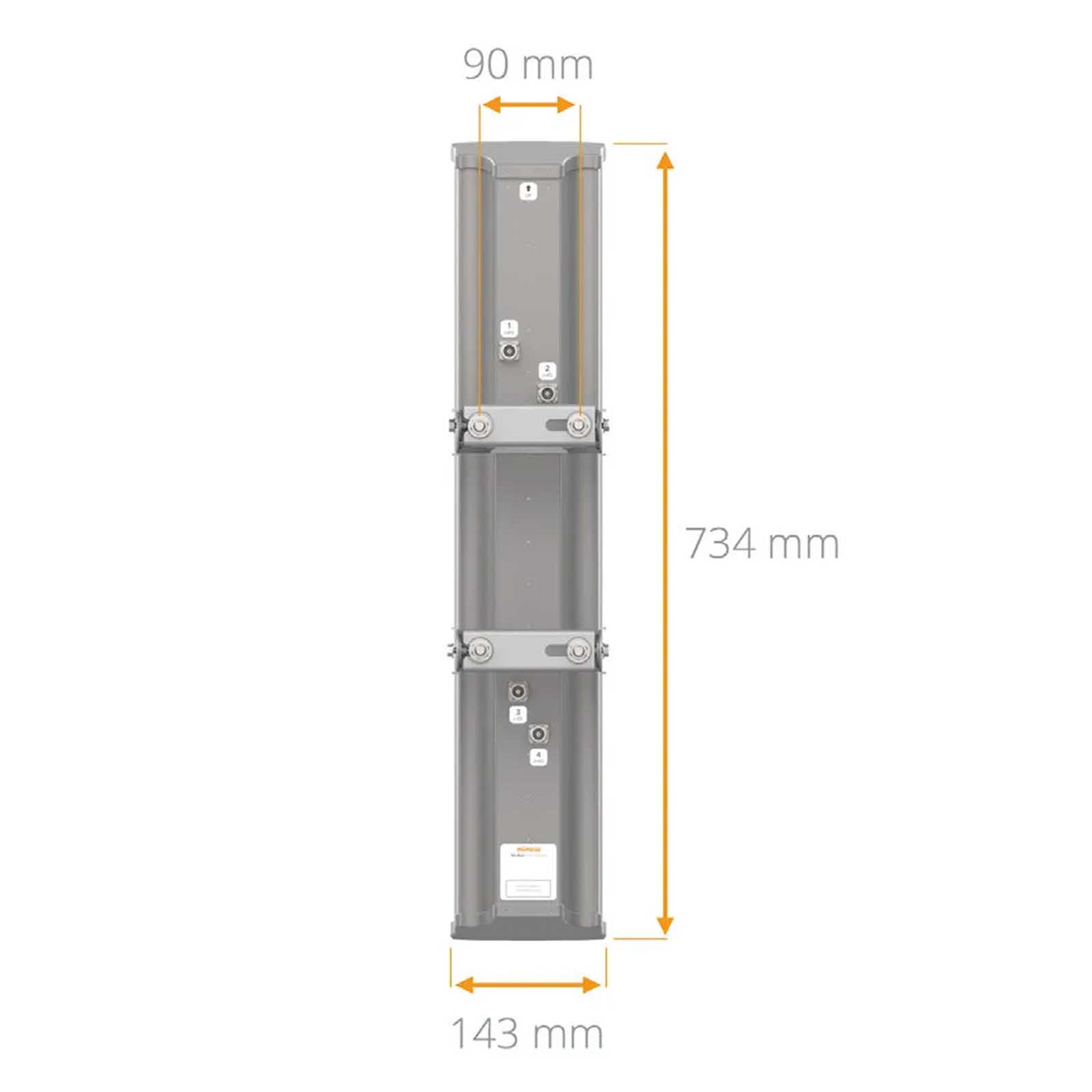

Wymiary	Wysokość: 734 mm (28.88”) Szerokość: 143 mm (6.63”) Głębokość: 76 mm (3.0”)
Waga	4.08 kg (9.0 lbs)
Złącza antenowe	4x N żeńskie
Umiejscowienie złącz	Na tylnej ściance, pośrodku
Materiał obudowy	Tworzywo sztuczne odporne na UV

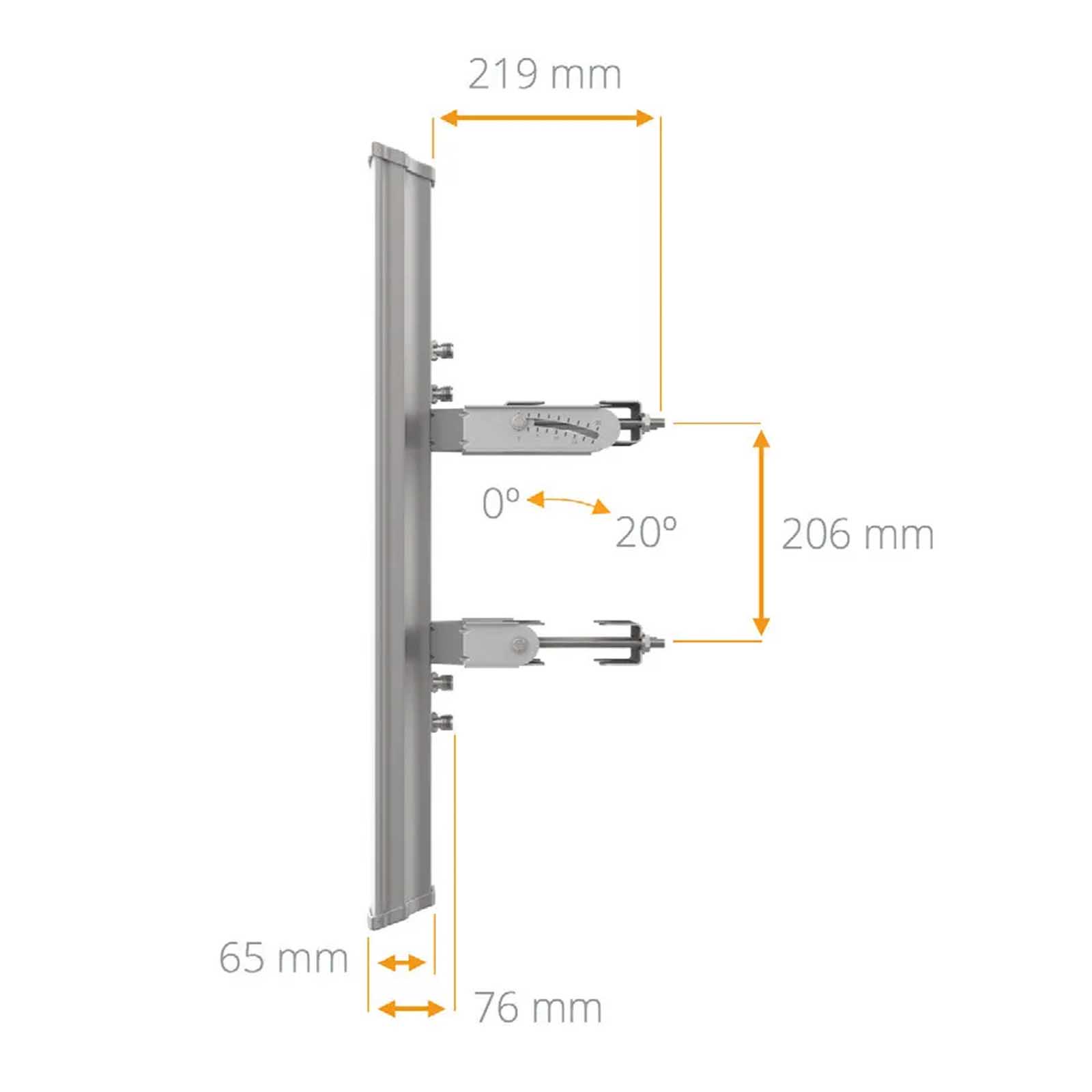

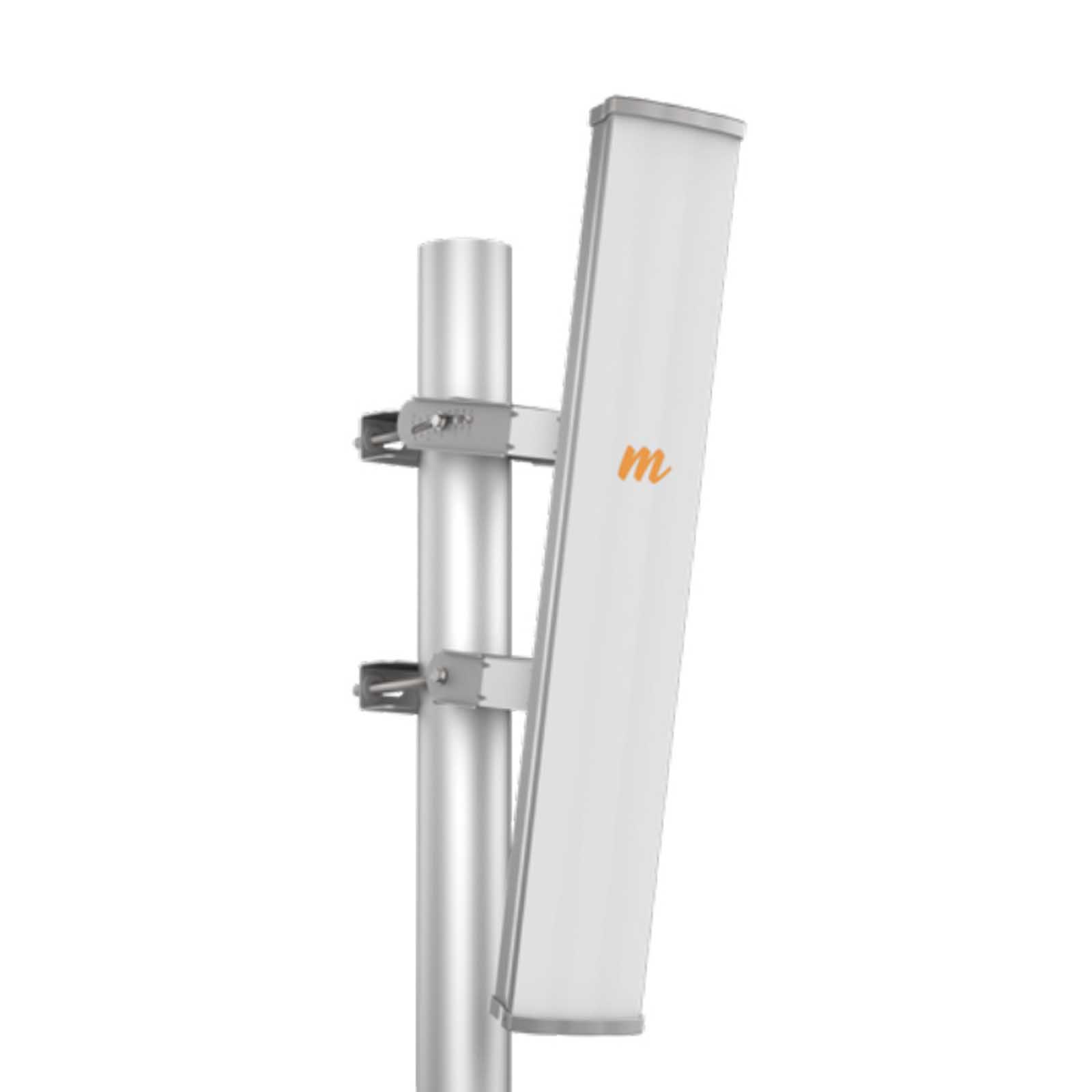

Uchwyt	Wykonany z galwanizowanej stali Możliwość regulacji mechanicznego pochylenia w zakresie 0° - 20° W zestawie 2 uchwyty Szerokość słupa montażowego: 38 - 90 mm
Odporność na wiatr	200 km/h
Opór wiatru	4,77 kg przy 160 km/h
Właściwości środowiskowe
Stopień ochrony	IP55
Dopuszczalna temperatura pracy	Od -40 do 55 st. C
Dopuszczalna wilgotność powietrza	5%-100% kondensująca
Maksymalna wysokość	4420 m
Wstrząsy i wibracje	ETS 300-019-2-4 klasa 4M5
