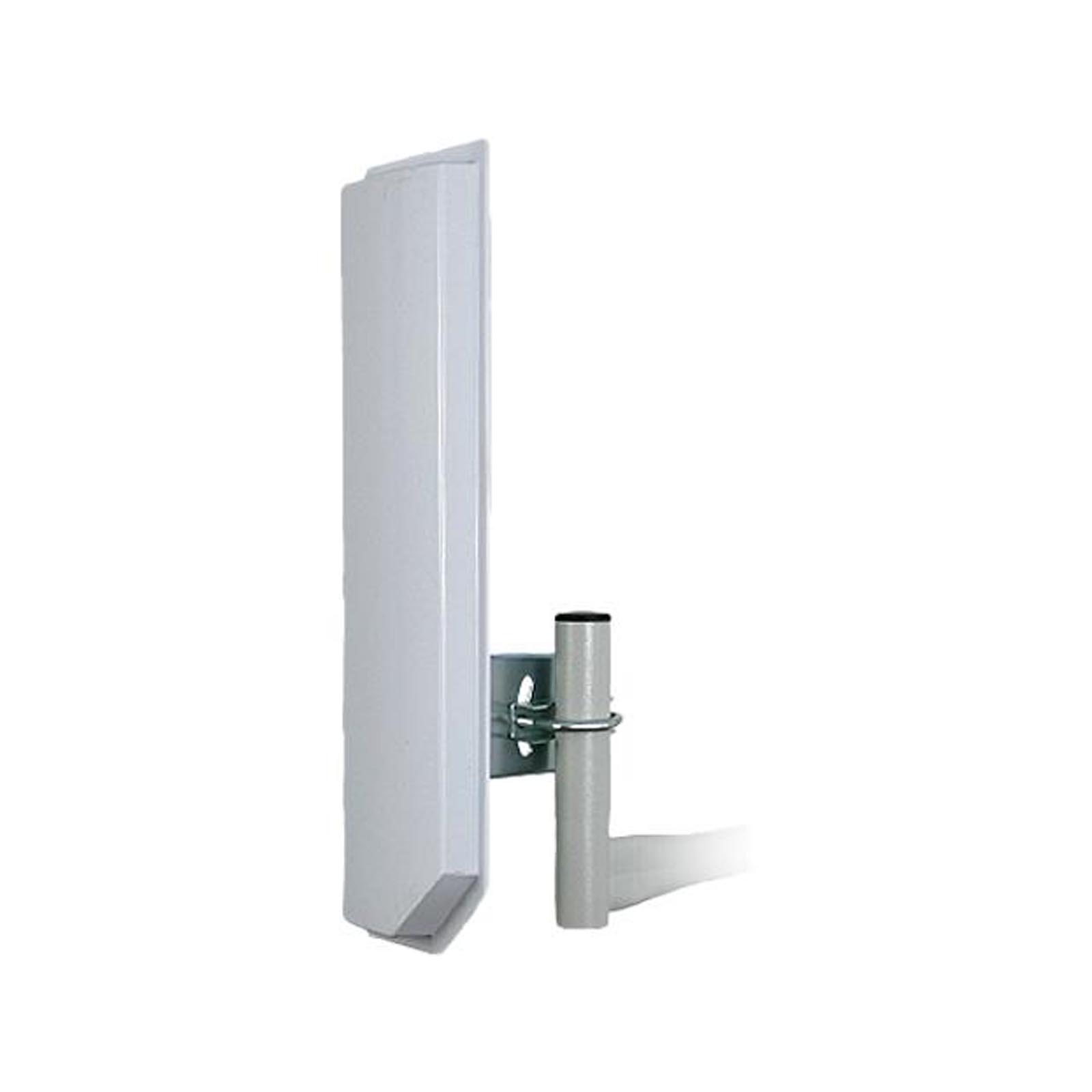

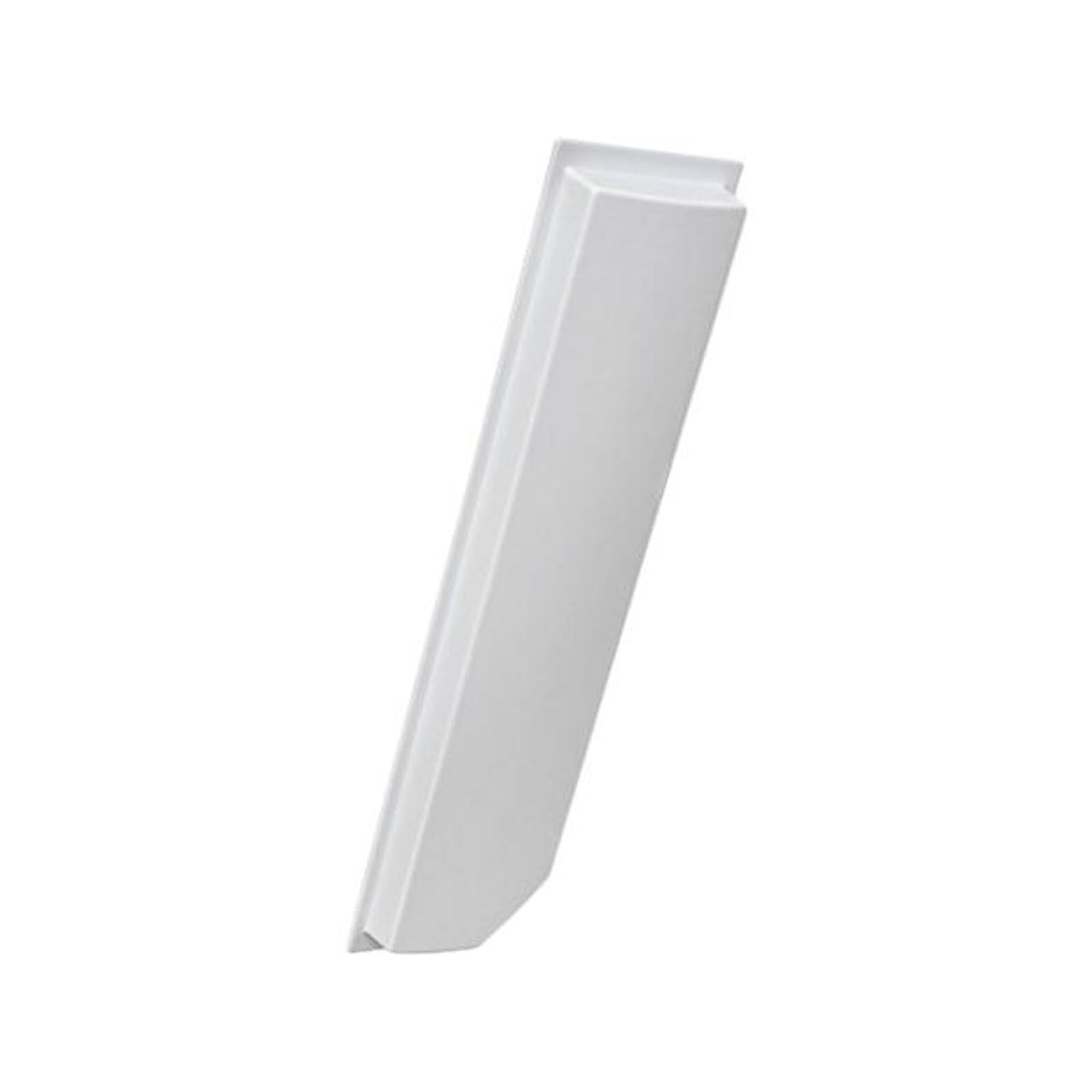

Dual Band Sektor 2V 5V to dwuzakresowa antena sektorowa zawierająca jedną 14 dBi antenę 2,4 GHz w polaryzacji pionowej oraz jedną 16 dBi antenę 5 GHz w polaryzacji pionowej. Obie anteny umieszczone są w obudowie panelowej oraz posiadają 120 stopniowy kąt promieniowania w płaszczyźnie poziomej.
Antena Dual Band Sektor 2H 5V została stworzona w celu emitowania sygnału w obu zakresach z wykorzystaniem tylko jednego urządzenia zaopatrzonego w dwie karty bezprzewodowe. Zastosowanie nowoczesnej macierzy promienników anteny opartej na niskostratnym laminacie teflonowym umożliwiło osiągnięcie dużego zysku w stosunku do wielkości anteny. Sprzyja to budowie dyskretnych i eleganckich stacji bazowych w paśmie 2,4 oraz 5 GHz. Macierz promienników umieszczona jest pomiędzy aluminiowym ekranem, a osłoną z bardzo trwałego i niskotłumiennego tworzywa ABS. Zabezpiecza to antenę przed oddziaływaniem warunków atmosferycznych oraz gwarantuje trwałość i niezmienność parametrów w czasie eksploatacji.
Antena wyposażona jest w zwarcie zapobiegające indukowaniu się na wyjściach prądu stałego w czasie wyładowań atmosferycznych, dzięki czemu chroni karty radiowe podłączone do anteny.

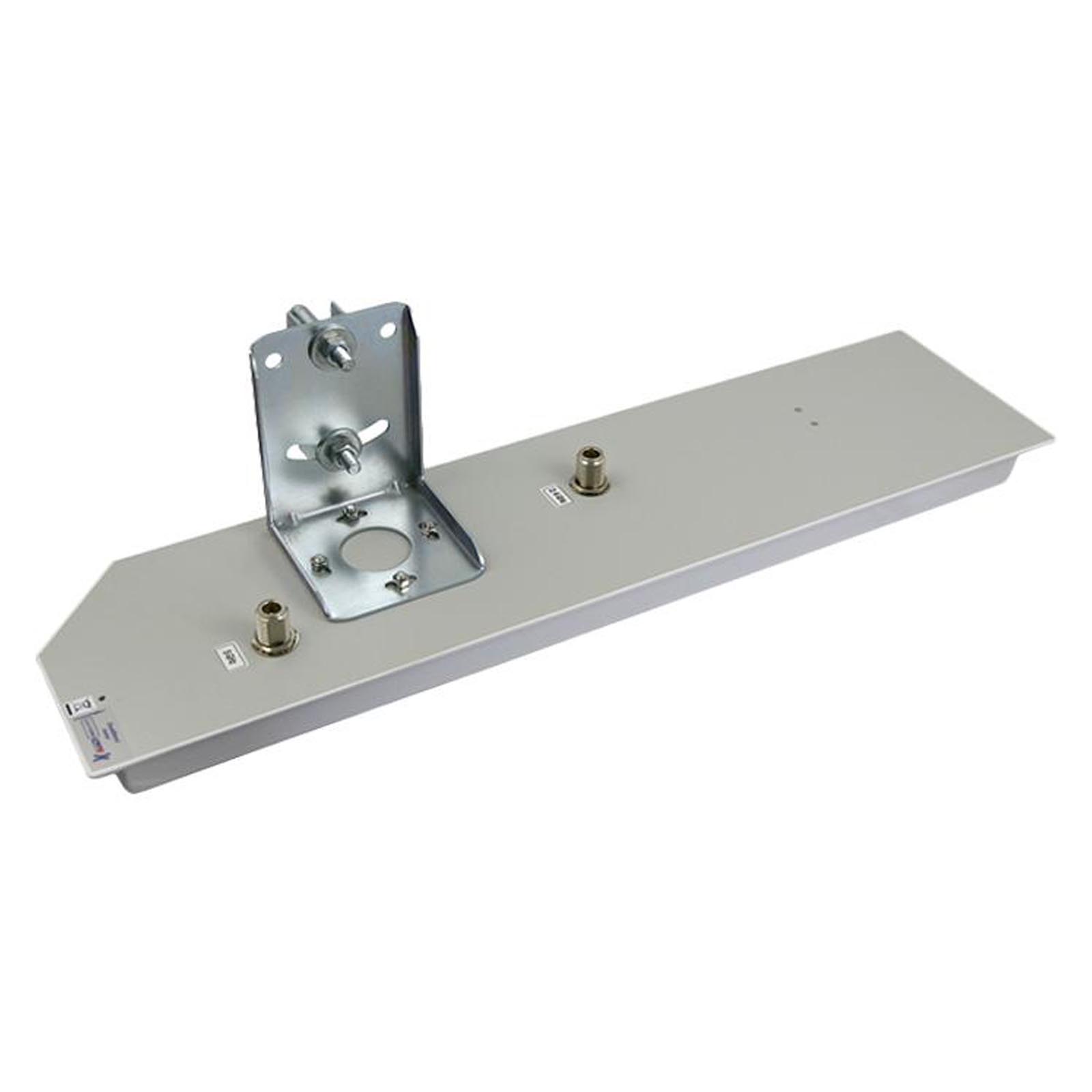

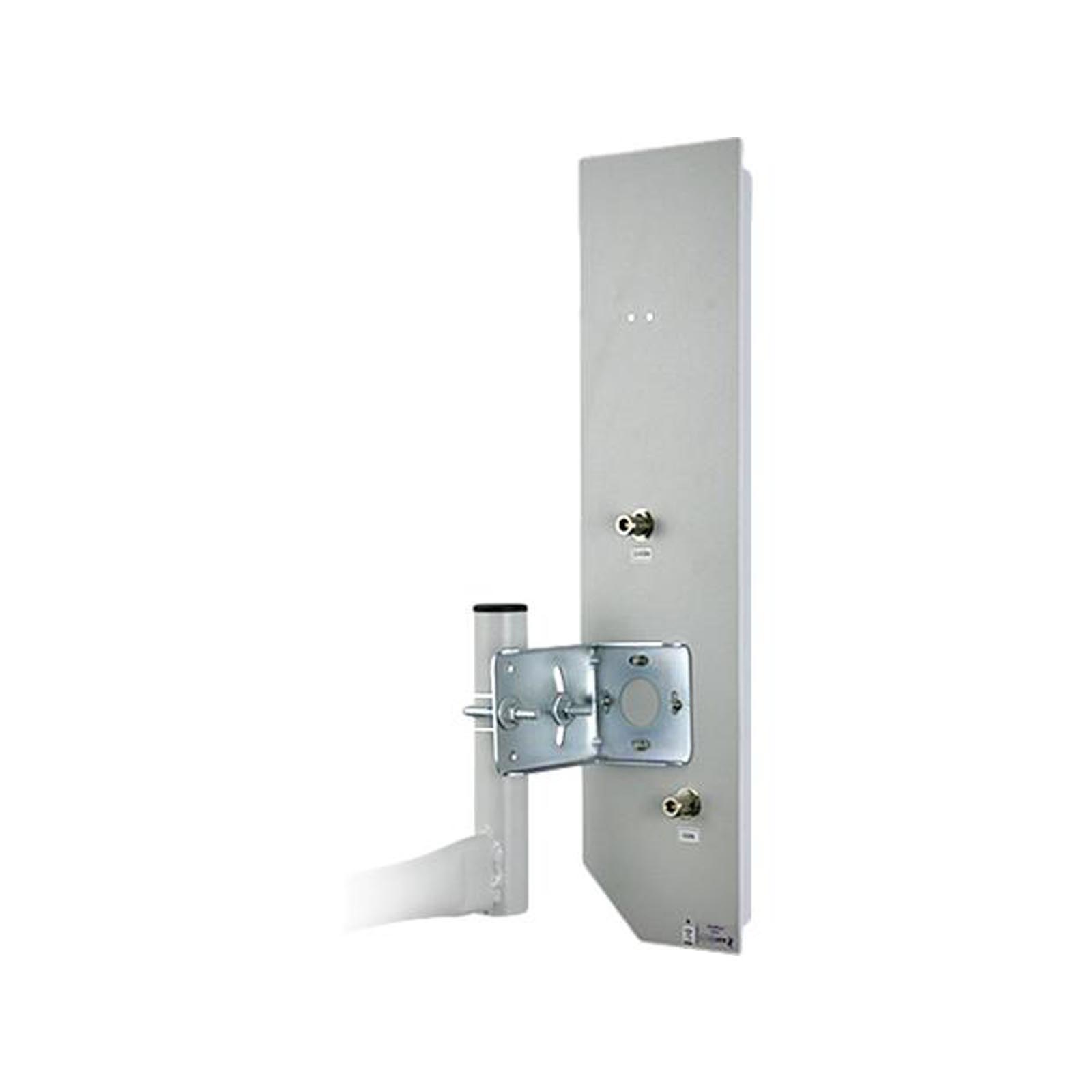

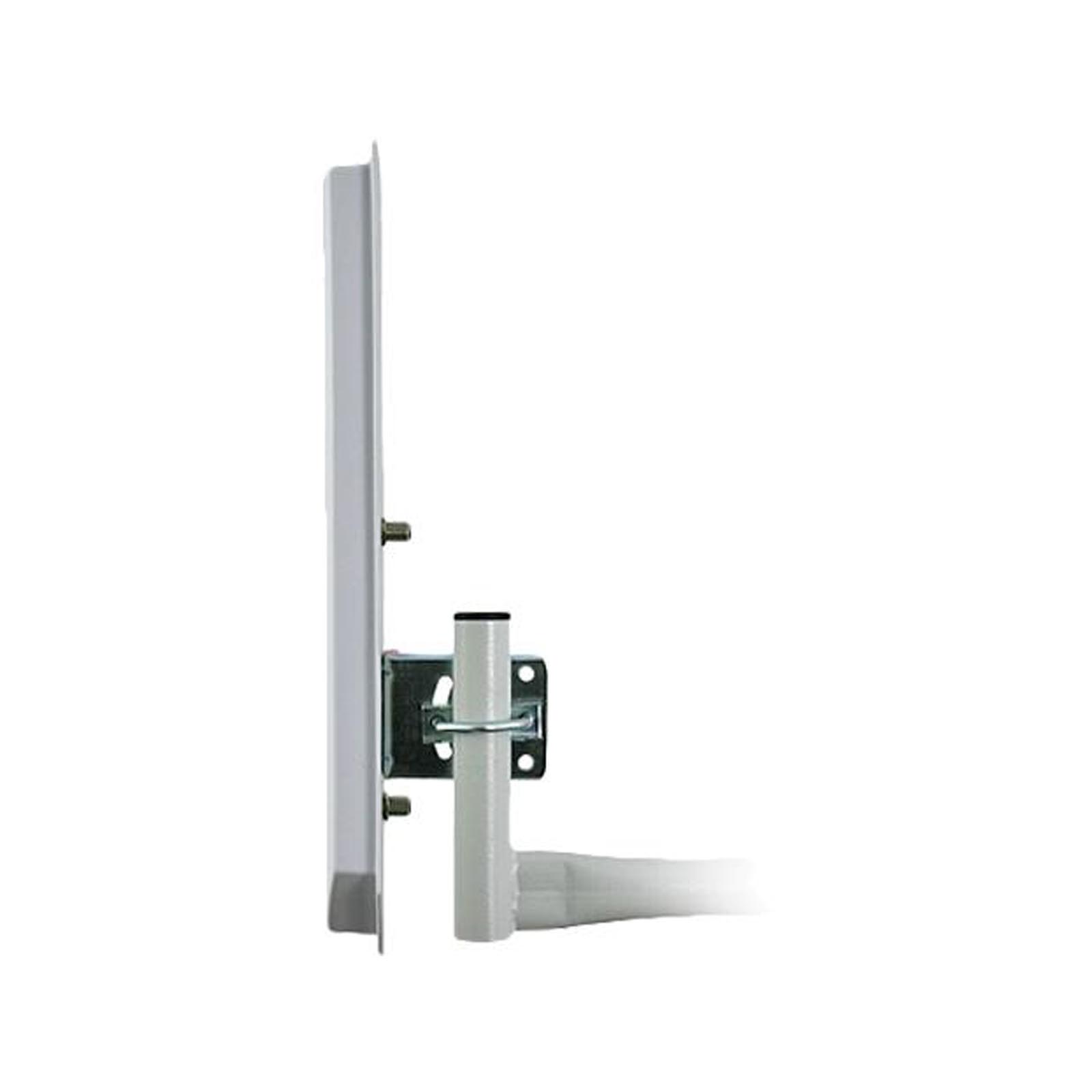

Do anteny dołączony jest solidny uchwyt wraz z cybantem, który zapewnia stabilność oraz dużą odporność na działanie wiatru. Ponadto umożliwia regulację kąta pochylenia anteny, pozwalając na optymalizację zasięgu i minimalizacje interferencji z obcych sieci.
Typ anteny
|
sektorowa dwuzakresowa |
Zakres częstotliwości
|
2,4 - 2,5 GHz 5,1 - 5,8 GHz |
Zysk energetyczny
|
2,4 GHz - 14 dBi 5 GHz - 16 dBi |
Polaryzacja
|
pionowa (2,4 GHz) + pionowa (5 GHz) |
Kąt promieniowania w płaszczyźnie pionowej
|
2,4 GHz - 17° dla -3dB 5 GHz - 8° dla -3dB |
Kąt promieniowania w płaszczyźnie poziomej
|
2,4 GHz - 120° dla -3dB 5 GHz - 120 ° dla -3dB |
VSWR
|
1 : 1,5 |
Impedancja
|
50 Ohm |
Złącze
|
2x N/Żeńskie |
Odporność na wiatr
|
56 m/s |
Montaż
|
do masztu |
Średnica masztu/uchwytu
|
26 - 53 mm |
Wymiary
|
456 x 140 x 40 mm |
Wymiar opakowania
|
60/14/11 cm |
Waga całkowita
|
1300 g |
Waga z uchwytem
|
1100 g |
Waga bez uchwytów
|
700 g |
Gwarancja
|
36 m-cy |
