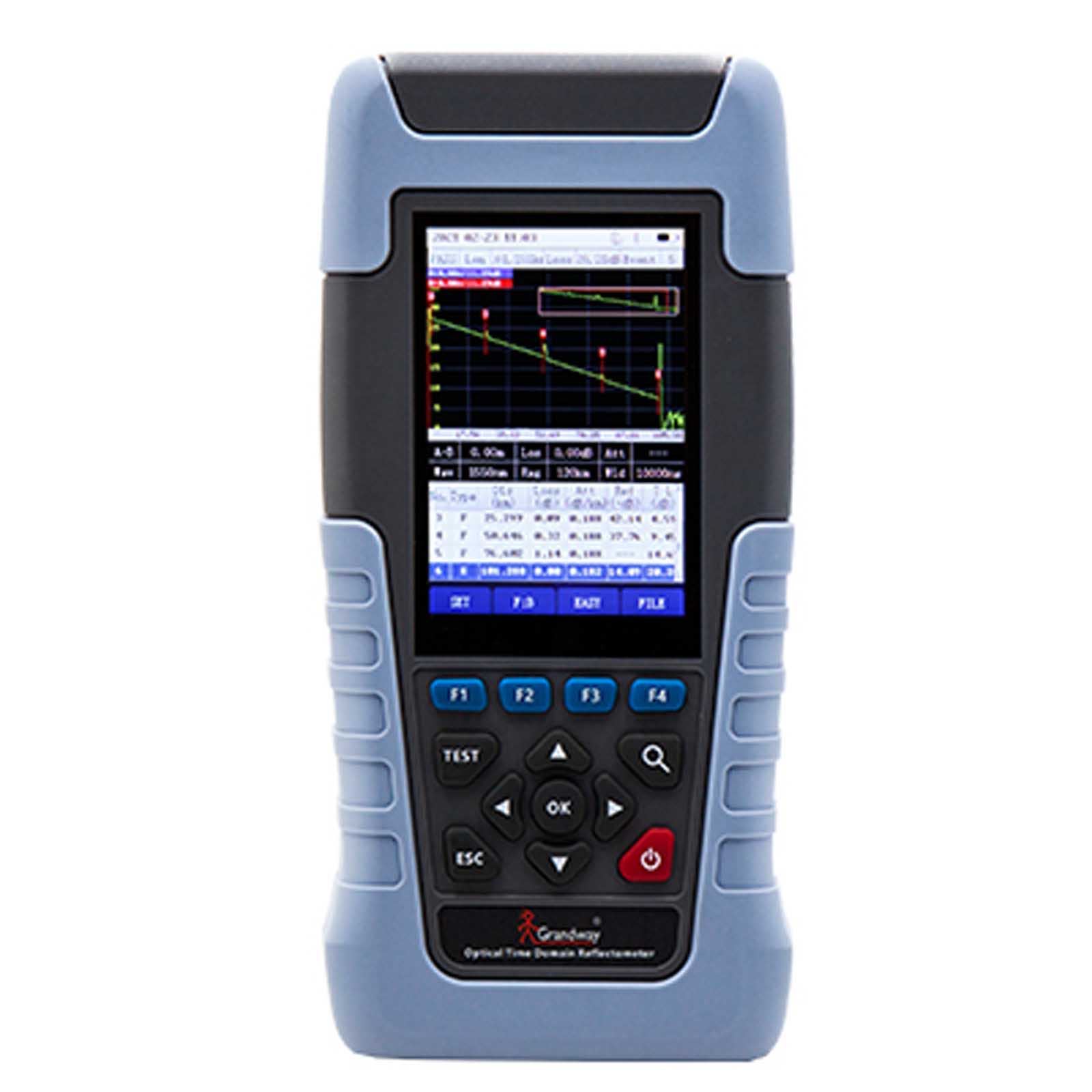

Reflektometr OTDR Grandway FHO1000 (FHO1000-D22) to podręczny, przenośny i inteligentny przyrząd pomiarowy nowej generacji, zaprojektowany do testowania światłowodowych systemów komunikacyjnych.

Grandway FHO1000 Handheld OTDR to najnowszy inteligentny OTDR firmy Grandway. Chociaż jest to ręczny OTDR, może mierzyć długość światłowodu ponad 100 km. W przypadku testowania światłowodów na krótkich dystansach, dzięki doskonałej wydajności strefy martwej 1m/4m, można wyraźnie rozróżnić wszystkie rodzaje ciągłych złączy, utratę tłumienia i inne zdarzenia.

Reflektometr FHO1000 jest wyposażony w OTDR o podwójnej długości fali 1310nm i 1550nm, miernik mocy optycznej, stabilne źródło lasera, 10mw VFL, pomiar sekwencji linii RJ45 i inne funkcje. Jednocześnie posiada bezprzewodowe połączenie Bluetooth i obsługuje parowanie z telefonami komórkowymi. Służy głównie do pomiaru długości, strat i jakości połączeń wszystkich rodzajów światłowodów i kabli. Może być szeroko stosowany w budownictwie inżynieryjnym, konserwacji i testowaniu linii, naprawach awaryjnych oraz opracowywaniu i produkcji światłowodów i kabli.

Tryb testowy FLM

Test FLM, znany również jako "Optical Eye", reprezentuje każdy punkt zdarzenia na łączu w postaci wizualnych ikon, co ułatwia operatorom zrozumienie. Wykorzystuje akwizycję wielu szerokości impulsów i zaawansowane algorytmy do scharakteryzowania testowanego włókna i wyświetlania zdarzeń optycznych za pomocą intuicyjnych symboli.

Kliknij moduł "FLM" w głównym interfejsie. Po wejściu na stronę nie ma potrzeby ustawiania profesjonalnych parametrów pomiarowych. Wystarczy kliknąć "test", aby zakończyć test.

Tryb testu średniej

Tryb testu średniej wyświetli krzywą złożoną ze średnich wartości mierzonych wartości w danym okresie czasu. Czas testu można edytować w menu "czas testu" w interfejsie "ustawienia testu". W ustawieniach testu wybierz tryb testu jako tryb "średni", kliknij przycisk główny "Test", aby przejść do interfejsu testu średniego i wykonaj test średni zgodnie z ustawionym czasem testu.

Tryb prostego testu

Tryb prosty może uprościć złożoną krzywą OTDR i bezpośrednio wyświetlać lokalizację punktów zdarzeń, dzięki czemu wyniki testu są intuicyjne i łatwe do zrozumienia. Kliknij przycisk [F3] w interfejsie krzywej OTDR, aby przejść do trybu prostego, a następnie kliknij [F3], aby powrócić do wykresu OTDR. Kliknij przyciski nawigacji w górę i w dół aby przełączać się między punktami zdarzeń.

Najważniejsze cechy:

3,5-calowy kolorowy wyświetlacz LCD, przenośna konstrukcja i łatwość przenoszenia
Wielofunkcyjna integracja, obsługa 10mw VFL, stabilne źródło lasera, miernik mocy optycznej, test sekwencji linii RJ45 i inne funkcje
Wysoka precyzja, krótka strefa martwa OTDR może dokładnie przetestować wszystkie rodzaje ciągłych złączy i punktów tłumienia w linii
Dynamika 22dB pozwala na pomiar światłowodów o długości ponad 100 km
Połączenie Bluetooth z telefonem komórkowym umożliwia szybką transmisję plików testowych do telefonu komórkowego
Zdalne sterowanie telefonem komórkowym, kontrola testu OTDR i analiza widoku krzywej za pośrednictwem telefonu komórkowego

Grandway OTDR FHO1000-D22
Typ włókna	SMF (ITU-T G.652)
Długość fali	1310±20nm / 1550±20nm
Zakres dynamiki	22/20dB
Zakres testowy	1km, 2km, 5km, 10km, 20km, 40km, 80km, 120km
Szerokość impulsu	3ns/5ns/10ns/30ns/50ns/100ns/275ns/500ns/1us/2us/5us/10us/20us
Strefa martwego zdarzenia	≤1m
Tłumienie strefy martwej	≤4m
Współczynnik załamania światła	1.000~1.999
Liczba punktów próbkowania	64000
Dokładność próbkowania	0,05 m (1 km)
Dokładność odległości	±(1m+dystans testowy×3×10^-5+rozdzielczość próbkowania) (z wyłączeniem niepewności IOR)
Dokładność strat	0,1dB
Liniowość	0,1dB
Dokładność odbicia	±2dB
Wyświetlanie zdarzeń	Koniec włókna Zdarzenie odbicia Utrata połączenia
VFL	Robocza długość fali: 650±10nm Wyjście: 10mW, CW/1Hz/2Hz
Stabilny OLS	Robocza długość fali: 1310±20nm/1550±20nm Wydajność >-13dBm, CW/270Hz/1kHz/2kHz
OPM	Skalibrowana długość fali: 850/1300/1310/1490/1550/1625/1650nm Zakres testowy: -60~+10dBm
Test sekwencji linii RJ45	Standard TIA568-A i TIA568-B

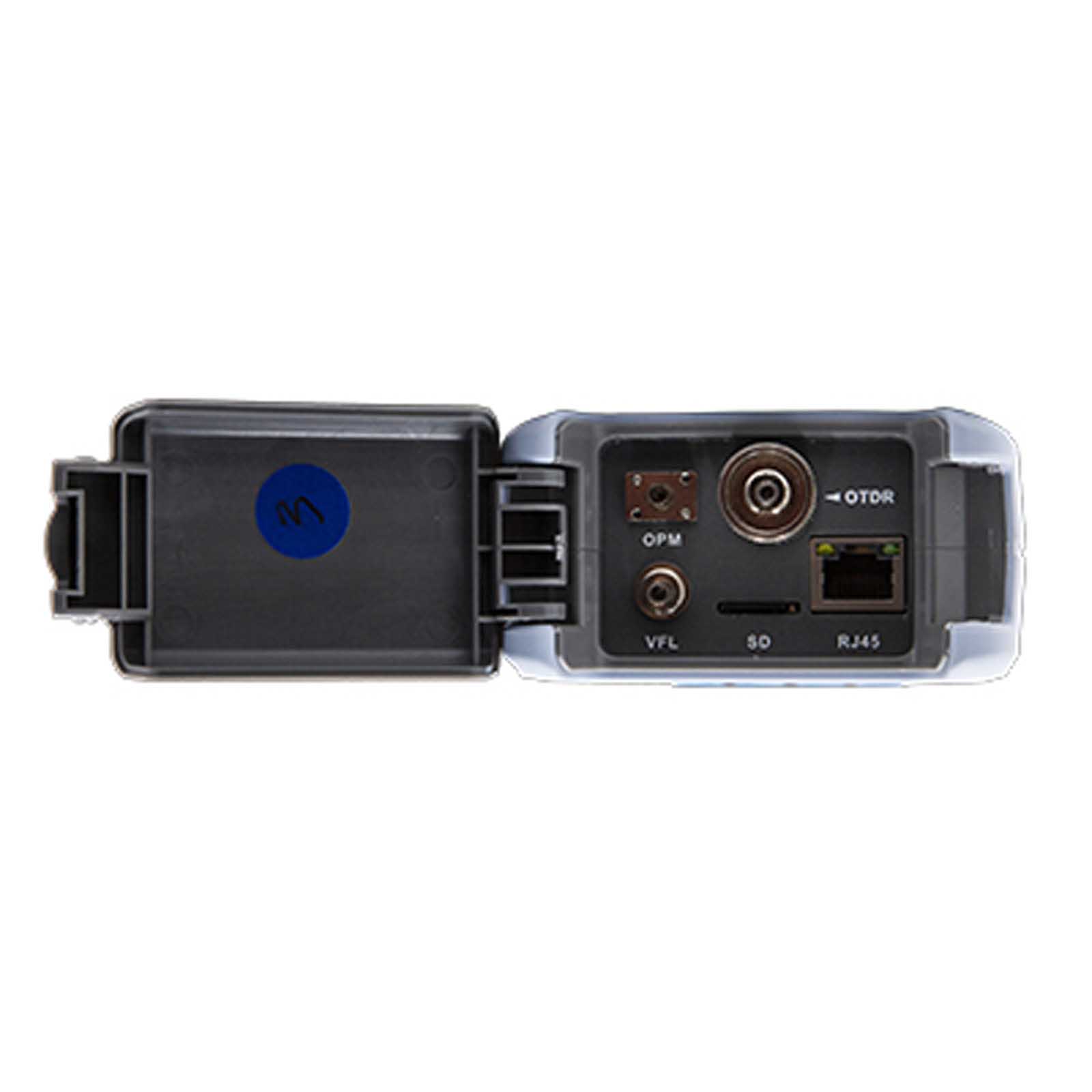

Interfejs optyczny	OTDR: standardowy FC/UPC, opcjonalny SC/UPC, FC/APC, SC/APC VFL: uniwersalny port 2,5 mm OLS: współdzielenie portu OTDR OPM: uniwersalny port 2,5 mm

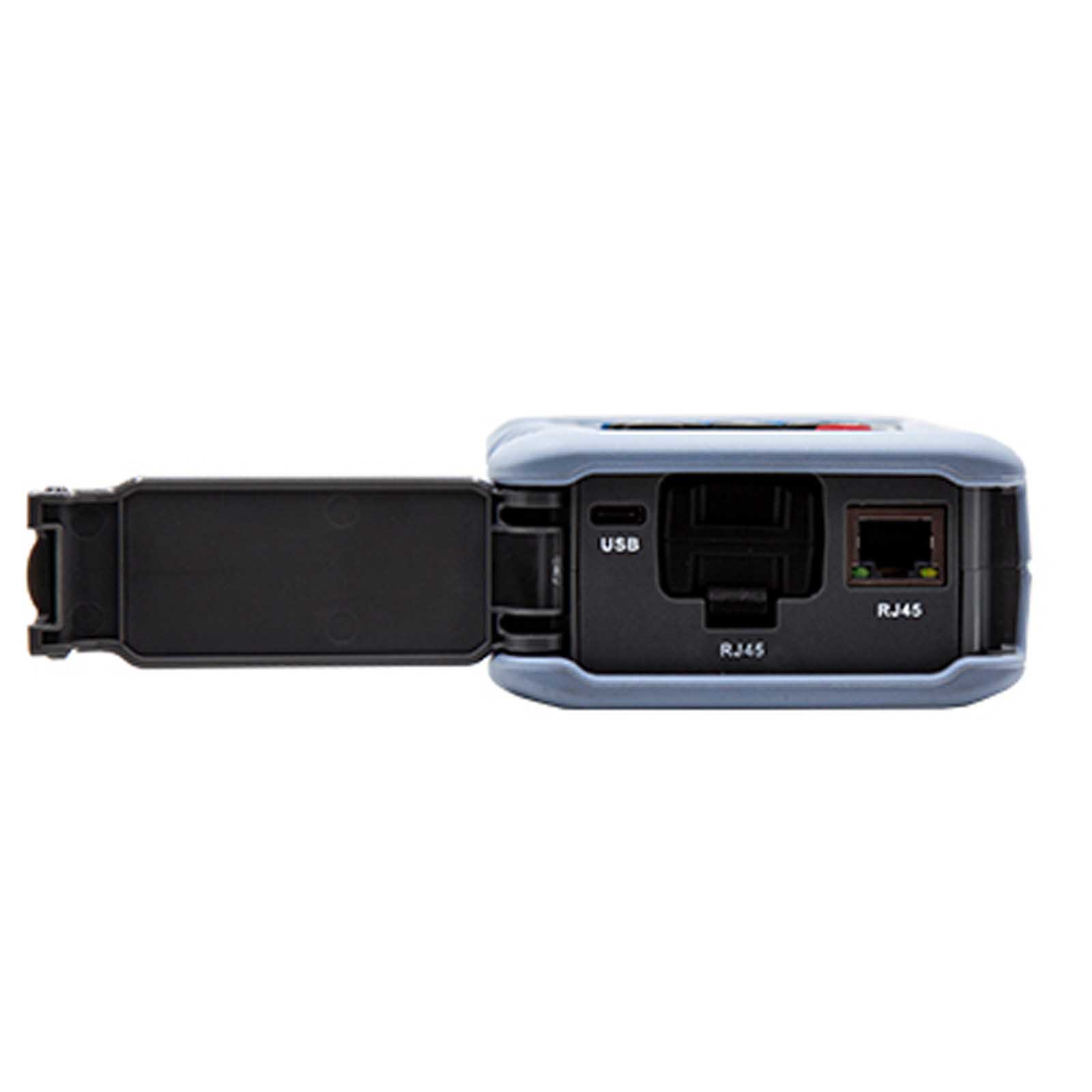

Interfejs elektryczny	Port RJ45x2, moduł zdalny RJ45 Port ładowania USB typu C
Łączność bezprzewodowa	Bluetooth
Przechowywanie danych	Podłączana karta micro SD 16 GB
Bateria	Bateria litowa 5000 mAh
Wilgotność robocza	0~85% (bez kondensacji)
Temp. pracy	-10~50℃
Wymiary	192,9 x 93,8 x 47 mm
Waga	0,57 kg
