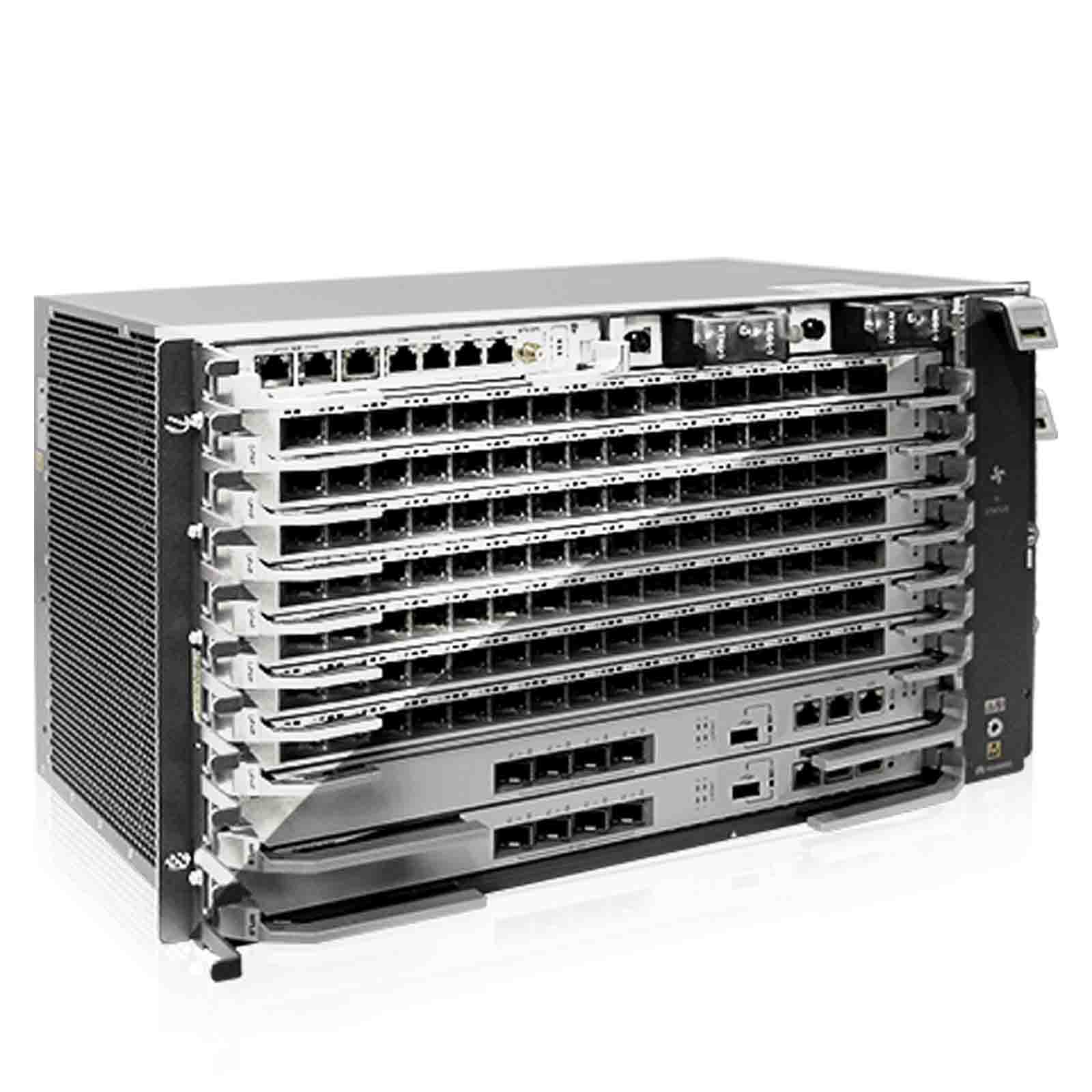

Huawei MA5800-X7-16 GPON OLT

Huawei MA5800-X7-16 to terminal OLT przeznaczony do sieci GPON / XGPON. Obudowa jest przystosowana do standardu szaf rack 19", ma wysokość 6U i pomieści łącznie 7 płyt serwisowych (należy pamiętać, że jedna jest w zestawie, zostanie więc 6 slotów).

Nowa seria terminali Huawei OLT wspiera 8 razy więcej adresów MAC i ARP niż popularne modele MA5683T. Łączna przepustowość przełączania wynosi aż 8 Tb/s, maksymalna przepustowość na jeden slot serwisowy wynosi 200 Gb/s przy wykorzystaniu płyty kontrolnej H903MPLB lub 100 Gb/s przy wykorzystaniu płyty kontrolnej H903MPLAE. Urządzenie jest kompatybilne również z 16 portowymi płytami GPON (2,5 Gb/s), udostępnia wiele możliwości rozbudowy sieci.

Terminal ma nowoczesną funkcję eOTDR, która pozwala wykorzystać optyczne moduły z wbudowanym reflektometrem PON o maksymalnym splicie 1:64. Wspiera także standard DOCSIS 3.1.

Architektura rozproszona:

Przetwarzanie usług jest rozdzielane z płyty sterującej na płyty usługowe, co prowadzi do większej przepustowości przełączania i wydajności systemu. Pojedyncze gniazdo może osiągnąć przepustowość 100 Gbit/s, spełniając wysokie wymagania gigabitowego łącza szerokopasmowego i obsługując nawet najbardziej wymagające usługi, takie jak wideo 4K.

Wysoka niezawodność:

Podwójne samonaprowadzanie typu B/typu C zapewnia ochronę zapasową dla zdalnego odzyskiwania po awarii (DR) poprzez tworzenie kopii zapasowych z redundancją, konfigurując dwie karty sterowania i dwie karty zasilania. Skonfigurowano również wiele łączy nadrzędnych, aby zapewnić bezpieczne i niezawodne środowisko operacyjne.

Nieprzerwane aktualizacje usług:

Rozproszona architektura oddziela płaszczyzny sterowania i przesyłania, umożliwiając aktualizację oprogramowania bez przerw w działaniu usługi. Zmniejszają się skargi użytkowników i eliminowane są przestoje w działaniu usługi.

MA5800-X7 to kompleksowy rozproszony terminal linii optycznej (OLT) do budowy ekologicznych, ultraszerokopasmowych i inteligentnych sieci agregacyjnych. Dzięki rozproszonej architekturze to wielousługowe urządzenie dostępowe zapewnia użytkownikom ujednoliconą platformę transmisyjną dla szerokopasmowego, bezprzewodowego, wideo i bezpieczeństwa wideo.

Gigabitowa pasywna sieć optyczna (GPON), pasywna sieć optyczna 10 Gigabit (XG-PON), symetryczna pasywna sieć optyczna 10 Gigabit (XGS-PON), GE i dostęp 10 GE są obsługiwane w przypadku budowy wielu sieci tryby, w tym Fibre To The Office (FTTO), Fibre To The Machine (FTTM) i Fibre To The Home (FTTH). Jedna sieć optyczna obejmuje wszystkie usługi, upraszczając architekturę sieci i zmniejszając wydatki operacyjne (OPEX).

Huawei MA5800-X7 jest dostępny w małych, średnich i dużych specyfikacjach, aby sprostać różnorodnym potrzebom przedsiębiorstw.

Urządzenie pochodzi z dystrybucji Huawei Polska. Towar na zamówienie, okres oczekiwania do 6 tygodni.

Uwaga: urządzenie jest również dostępne w wersjach z 2x, 3x, 4x, 5x, 6x i 7x płytami GPON.

W zestawie Huawei MA5800-X7-16 GPON znajdują się:

1x H903MPLB-G02: główna płyta przetwarzająca MPLB
2x płyty zasilające H903PILA: moduły płyty zasilania
1x H903GPSF02: moduł tablicy dostępowej PON - 16-portowa karta interfejsu GPON OLT (w tym klasa C+ moduł optyczny)
2x C0DF10M02: kabel zasilający, 10m, 16mm^2,T16^2G, H07Z-K-16^2B+H07Z-K-16^2BL, OT16-6, LSZH
1x CPOWCAB02: kabel zasilający, 0.85m, 16mm^2, żółto-zielony, OT16-6, H07Z-K-16^2Y&G ,OT16-6, LSZH
1x H80XBPGPIO01: zaślepka do gniazda GPIO (ekranowana)
1x H80XBPMPLB03: panel deflektora powietrza do gniazda głównej płyty sterującej (ekranowany)
6x H80XBP0YWB03: panel deflektora powietrza do gniazda płyty serwisowej (ekranowany)
1x H80B000DFK02: kanał kablowy
16x H80S00GPON09: licencja na port PON, w oparciu o port PON
1x H90S0BSP01: podstawowy pakiet oprogramowania (na podstawie na hosta)
1x HUAWEI-H90Z9BPMB: półka serwisowa IEC, 6 wentylatorów (service shelf)

Urządzenie Huawei MA5800-X7 wystepuje również w wersjach:

MA5800-X7-16 GPON
MA5800-X7-16 XGPON Combo
MA5800-X7-32 GPON
MA5800-X7-32 XGPON Combo
MA5800-X7-48 GPON
MA5800-X7-48 XGPON Combo
MA5800-X7-64 GPON
MA5800-X7-80 GPON
MA5800-X7-96 GPON
MA5800-X7-112 GPON

Parametry	EA5800-X7
Obsługiwane szafy	N63E-22, N66E-22
Konfiguracja płyty	sloty na karty sterowania: 8, 9 sloty na płyty usługowe lub płyty interfejsów upstream: 1 do 7 slot na płytę interfejsu uniwersalnego: 0 sloty na płytę zasilania: 10, 11
Wymiary (szer. x gł. x wys.)	6U wys. oraz 19 cali szer. bez wsporników montażowych: 442 mm x 268,7 mm x 263,9 mm ze wspornikami montażowymi IEC: 482,6 mm x 268,7 mm x 263,9 mm ze wspornikami montażowymi ETSI: 535 mm x 268,7 mm x 263,9 mm
Maksymalna waga (ze wspornikami montażowymi)	26 kg
Maksymalny prąd wejściowy	40A
Tryby zasilania	obsługa zasilacza DC (podwójny jako zapas)
Zakres napięcia roboczego	-38,4V do -72V DC
Napięcie znamionowe	-48V/-60V
Temperatura otoczenia	-40°C do 65°C*. Urządzenie EA5800 można uruchomić przy temperaturze od -25°C. Uwaga: Temperatura 65°C odnosi się do najwyższej temperatury zmierzonej na wlocie powietrza do regału serwisowego.
Wilgotność otoczenia	5% RH do 95% RH
Ciśnienie atmosferyczne	70 kPa do 106 kPa
Wysokość	4000m. Gęstość powietrza zmienia się wraz z wysokością i wpływa na rozpraszanie ciepła przez urządzenie. Dlatego temperatura środowiska pracy EA5800 zmienia się wraz z wysokością.
Szybkość przełączania przez kartę sterowania (tryb podziału obciążenia)	MPLAE: 3,6 Tb/s MPLBE: 8 Tb/s
Maksymalna przepustowość na jeden slot usługowy (tryb podziału obciążenia)	MPLAE: 100 Gb/s MPLBE: 200 Gb/s
Szybkość przekazywania pakietów w warstwie 2 (tryb podziału obciążenia)	5298 Mp/s
Maksymalna liczba jednoczesnych użytkowników wideo 4K	8 000
Maksymalna liczba adresów MAC	262 143
Maksymalna liczba wpisów tablicy ARP/routingu	131 072
Opóźnienie przełączania/przekazywania	Krótkie opóźnienie przekazywania: port Ethernet 100 Mb/s wysyła 64-bajtowe pakiety Ethernet z opóźnieniem krótszym niż 20 μs.
Wskaźnik błędów bitów (BER) przy pełnym obciążeniu	BER mniejszy niż 10e-7 dla portu, który przesyła dane przy pełnym obciążeniu.
Dane techniczne niezawodności systemu	dostępność systemu przy typowej konfiguracji: > 99.999% średni czas między awariami (MTBF): ok 45 lat. Uwaga: ze względu na różne środowiska sieciowe i różne płyty w urządzeniach powyższa wartość MTBF (45 lat) urządzenia EA5800 służy wyłącznie jako odniesienie. Średni czas naprawy dla urządzeń wymienianych u klienta wynosi około 2 godzin. Powyższe wartości są tylko referencyjne. Aby uzyskać szczegółowe informacje, skontaktuj się z inżynierami Huawei.
Porty GPON/Porty XG(S)-PON	112
Porty GE/FE	336
Porty 10 GE	168
