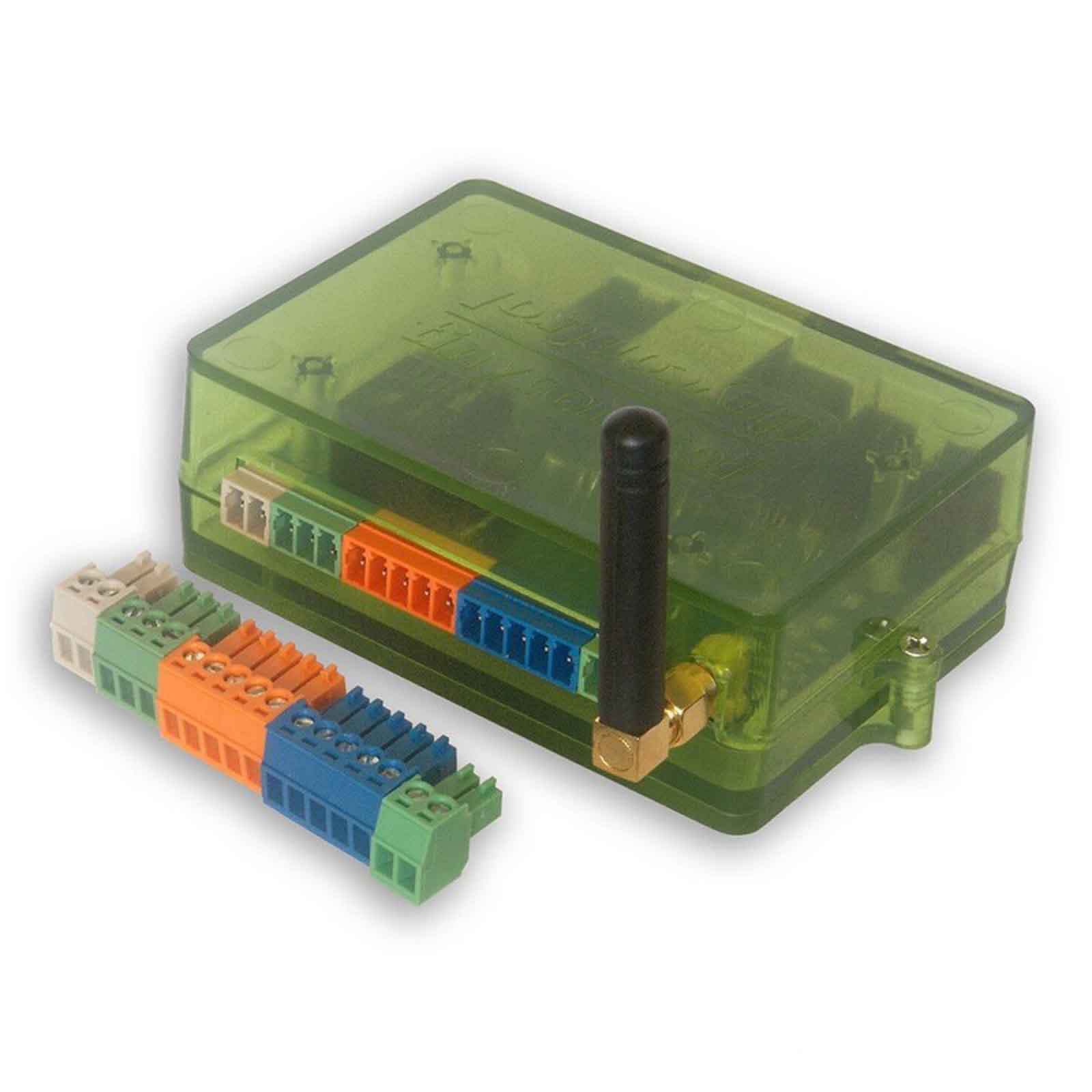

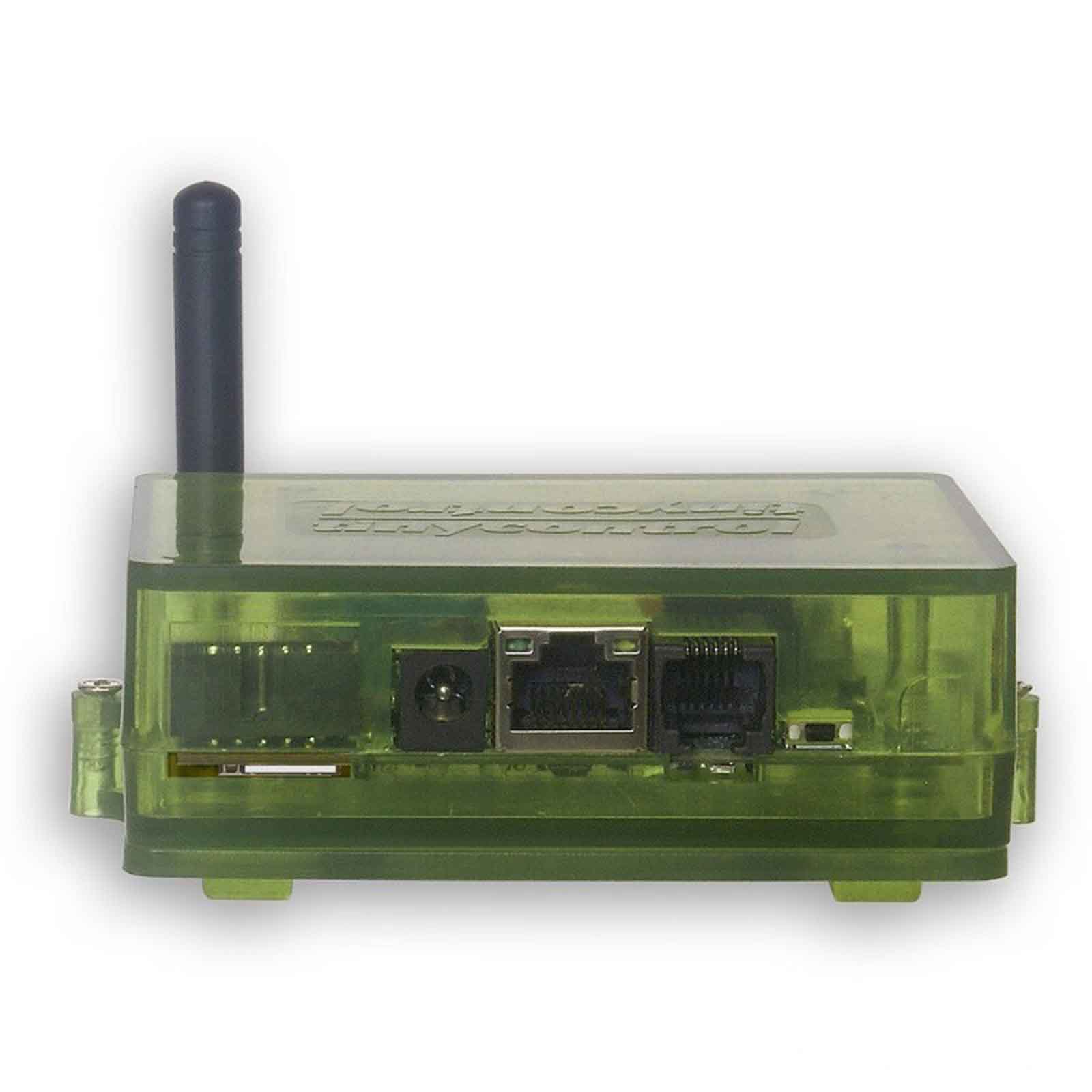

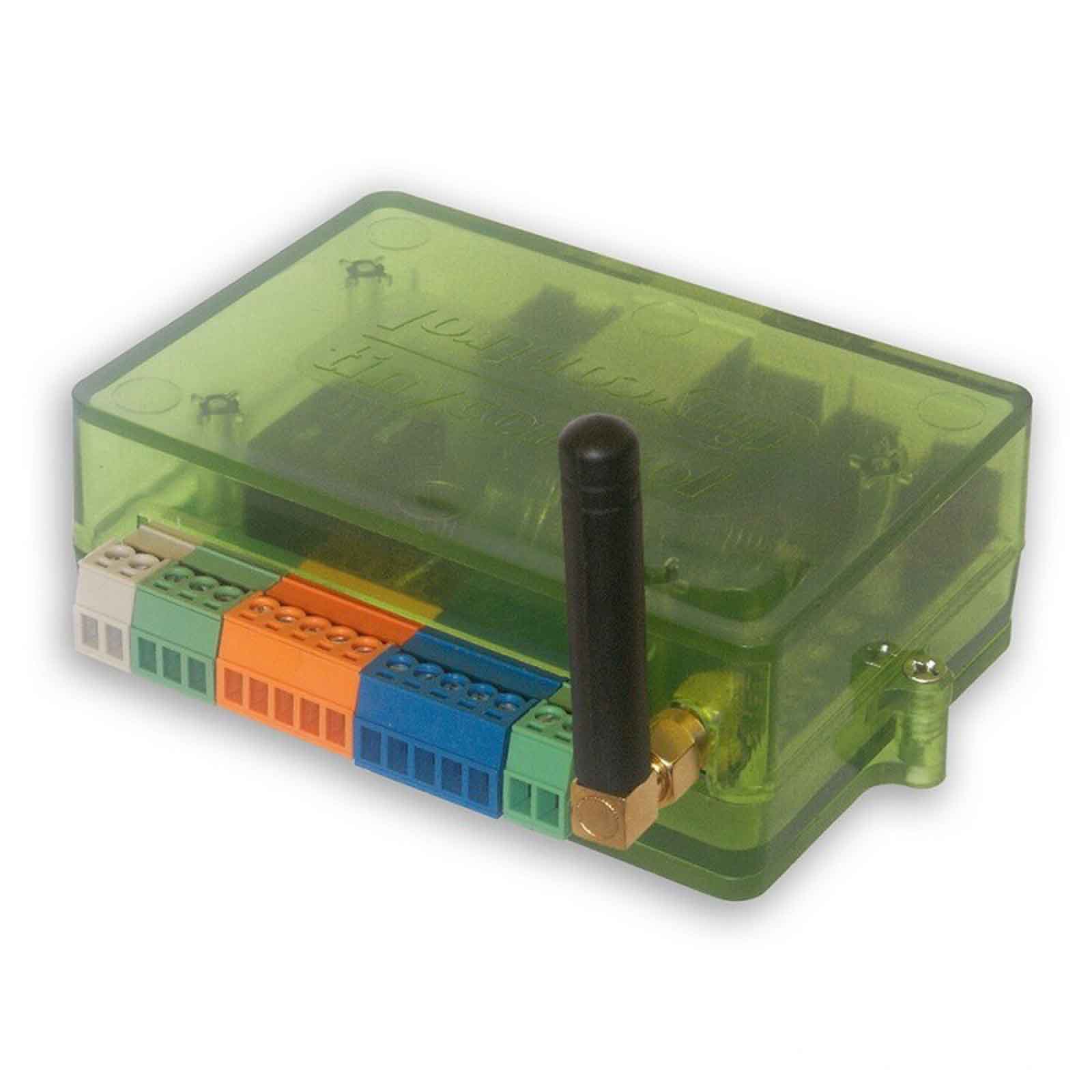

LAN kontroler LK4 LTE

LAN kontroler LK4 LTE (LANKON-302) to uniwersalny kontroler IoT z modemem LTE. Nowy LK4 integruje wcześniejsze doświadczenia z IoT w jednym uniwersalnym urządzeniu. Stanowi płynną kontynuację poprzedniej serii LAN Kontrolera, teraz w wygodniejszej formie. Wersja z wbudowanym modemem LTE.

Podwójny interfejs komunikacyjny
Można korzystać z przewodowego połączenia Ethernet, bezprzewodowego Wi-Fi lub obu jednocześnie.

Proste zarządzanie
LAN Kontroler v4 można w pełni skonfigurować ze strony internetowej, dostępnej na wbudowanym serwerze WWW. Możliwe jest również wysyłanie dowolnych poleceń do urządzenia poprzez protokół HTTP (z pominięciem strony internetowej) lub MQTT (po skonfigurowaniu połączenia).

Interfejsy
LAN Kontroler v4 obsługuje wiele interfejsów, co pozwala na podłączenie wielu różnych modułów i czujników.

Uwaga: niektóre funkcje przedstawione w interfejsie mogą jeszcze nie działać. Upgrade oprogramowania będzie dostępny na stronie producenta tinycontrol.pl

Obsługuje moduły:

Modbus
Wejścia logiczne
Wejścia analogowe
Wyjścia przekaźnikowe
Wyjścia tranzystorowe

Obsługuje czujniki:

1-Wire: Czujniki temperatury DS18B20
I2C: Czujniki temperatury, wilgotności, ciśnienia, cząstek stałych i CO2
Wyjścia: 4 wyjścia typu otwarty kolektor do sterowania przekaźnikami
Wyjścia PWM: 3 wyjścia PWM z opcją sterowania przekaźnikowego

Usługa mqtt.ats.pl

Jest to autorskie rozwiązanie uzupełniające funkcjonalność LK4, w oparciu o protokół MQTT. Dostęp jest bezpłatny do samodzielnego użytku - wszystkie funkcje są dostępne z pewnymi ograniczeniami, ale można je dostosować do potrzeb po kontakcie.

Usługa oferuje obecnie następujące funkcje:

Zbieranie danych z Lan Kontrolera oraz prezentowanie ich na wykresie lub tabeli, z możliwością eksportu danych
Definiowanie reakcji na przychodzące dane z warunkami dotyczącymi wartości, czasu. Przy ich pomocy można sterować jednym urządzeniem w zależności od odczytów z innego urządzenia
Definiowanie zadań do wykonania w wybrane dni tygodnia o określonych godzinach (mogą być powiązane z reakcjami)
Podgląd danych z obsługiwanych urządzeń i sterowanie nimi zdalnie za pomocą serwisu WWW lub aplikacji mobilnej

Napięcie zasilania	8-58V
Pobór mocy	0.5W (bez włączonych przekaźników)
Zasilanie PoE	TAK (802.3af) tryb A pasywne ze zworką
Interfejsy	Ethernet 10/100 Mbit/s Wi-Fi 802.11n
Przekaźnik	255VAC 10A
Zakres temperatury pracy	-20 do +85 °C
Wymiary	106 x 79 x 38mm
Waga	130g

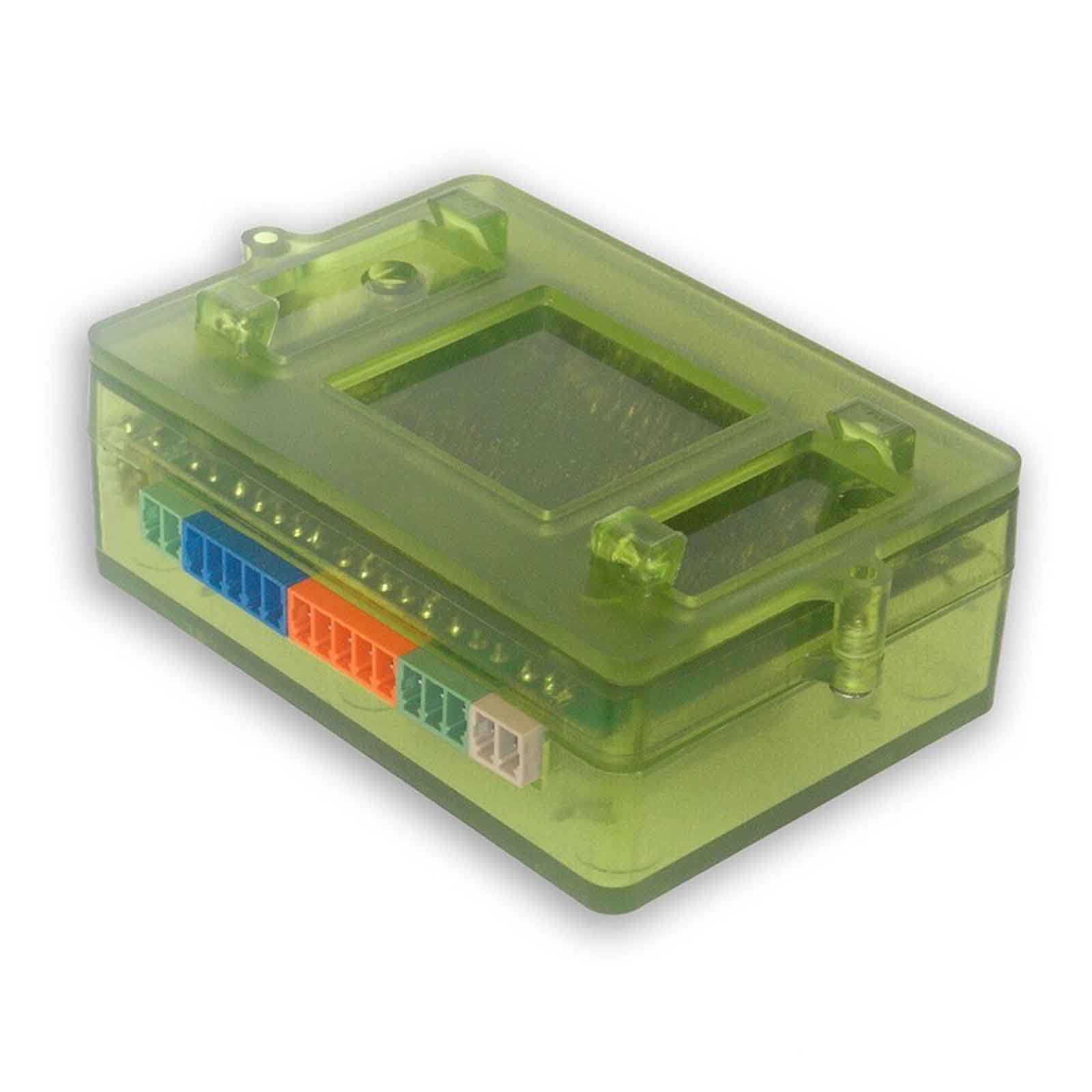

Montaż na szynie DIN	Tak (35mm)

Komunikacja:

Wi-Fi w standardzie 802.11n (zintegrowana antena) w trybie stacji i AP
Ethernet 10/100Mb z obsługą zasilania PoE 802.3af

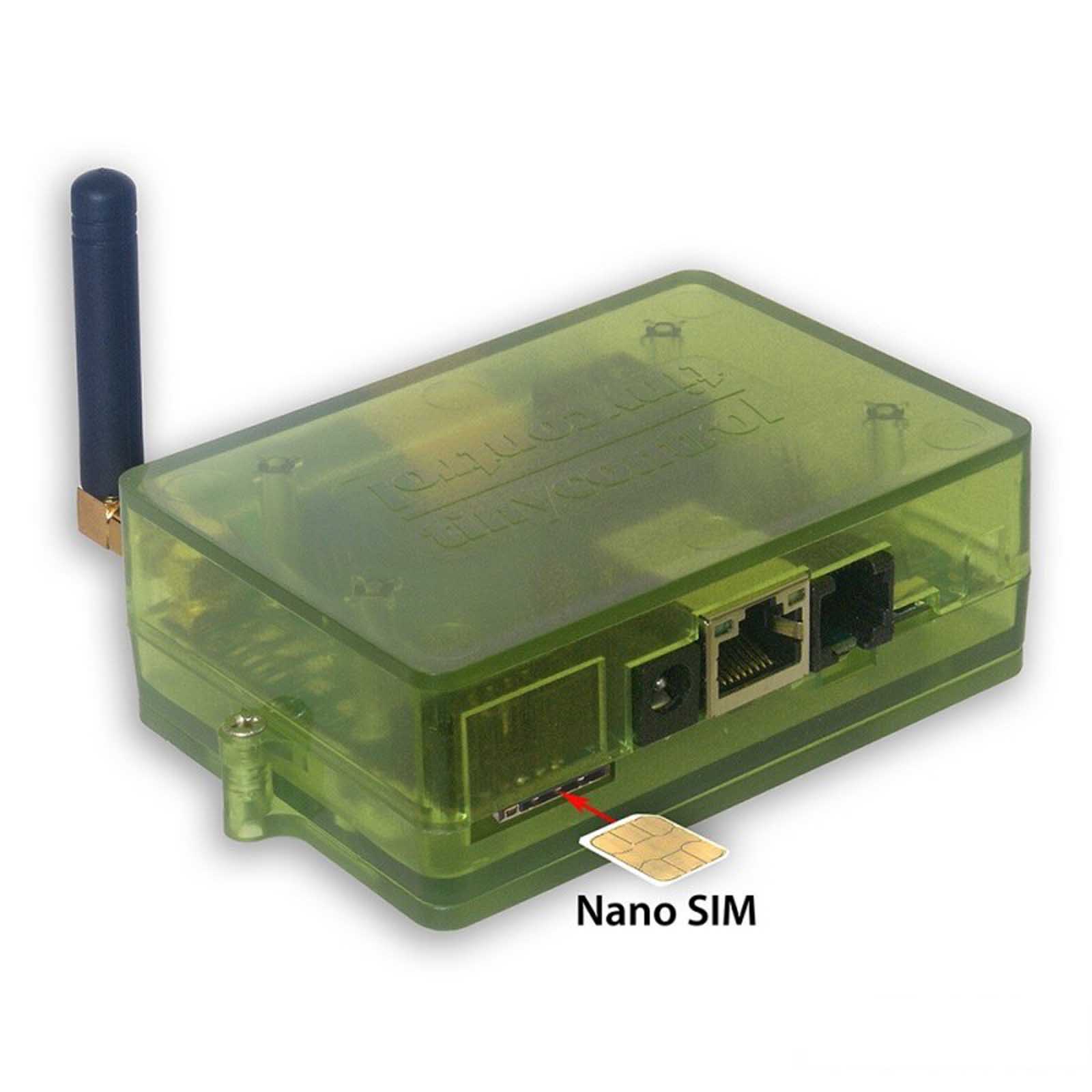

Modem LTE

Sprzęt:

4 wejścia logiczne - jako czujnik stanu do monitoringu otwarcia, czujniki ruchu na podczerwień, do przycisku do ręcznego przełączania z opcją trybu bistabilnego, jako licznik impulsów z licznika energii, jako licznik czasu pomiędzy kolejnymi resetami wejścia.
2 wejścia analogowe z przełączanym zakresem (pomiar do 3,3V lub 58V) - do pomiaru napięć, prądu DC, prądu AC (dodatkowe czujniki), obsługi czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.
1 wejście analogowe z przełączanym zakresem (pomiar do 5V lub 58V) - do pomiaru napięć, prądu DC, prądu AC (dodatkowe czujniki), obsługi czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.
Pomiar napięcia zasilania do 58V
Wejście cyfrowe w standardzie 1-Wire - pomiar do 8 sond temperatury DS18B20
Wejście cyfrowe w standardzie I2C (wspólnie z 1-Wire na złączu RJ12) – do podłączenia różnych urządzeń, np. czujnika temperatury i wilgotności, czujników jakości powietrza (PM), czujników pomiaru CO2, wyświetlacza OLED z możliwością konfigurowania wyświetlanego tekstu i innych. Zobacz listę obsługiwanych czujników poniżej.
Magistrala szeregowa (UART) - do podłączenia wymienionych niżej urządzeń i czujników.
Magistrala RS485 do obsługi urządzeń i czujników z protokołem Modbus RTU.
1 przekaźnik (NO, C, NC) 10A/250V
1 wyjście tranzystorowe - na wyjściu napięcie zasilania, do sterowania odbiornikami o poborze prądu do 0.6A.
4 wyjścia do załączania przekaźników, tranzystorów w standardzie OC.
3 wyjścia PWM 1Hz do 1MHz.
Pomiar temperatury i wilgotności na płytce.

Oprogramowanie:

Nowoczesny i responsywny interfejs www.
Możliwość własnej konfiguracji panelu Statusu - wgranie własnego tła, wybór oraz rozmieszczenie potrzebnych odczytów i przycisków.
Dwa poziomy dostepu (logowania) - jako administrator do konfiguracji i jako użytkownik do podglądu Statusu.
Zaawansowana tablica zdarzeń z możliwością wprowadzenia 3 warunków, w tym zdarzeń czasowych z Harmonogramu.
Harmonogram (Scheduler) do ustawienia 50 zaprogramowanych zdarzeń czasowych.
Możliwość skonfigurowania odczytu z własnych urządzeń Modbus RTU - do 5 urządzeń niestandardowych.
Watchdog do monitorowania i resetowania urządzeń z adresem IP.
Nowoczesne protokoły komunikacyjne: SNMP, HTTP oraz MQTT.
Obsługa szyfrowanych połączeń TLS dla HTTP, SMTP, MQTT lub SNMP v3.
Klient HTTP umożliwiający konfigurowanie i sterowanie innymi urządzeniami. Na przykład sterowanie przekaźnikami Wi-Fi (Smart Relay) czy wyświetlanie odczytów czujników na obrazie z kamery. Obsługuje metody uwierzytelniania, takie jak Basic Authentication i Digest Access Authentication.
Możliwość zbierania danych ze wszystkich podłączonych urządzeń i czujników, zdalnego przełączania wyjść oraz zdalnej konfiguracji poprzez protokół MQTT w naszym serwisie mqtt.ats.pl oraz aplikacji mobilnej.
Wiele funkcji dostępnych za pośrednictwem powyższej usługi, takich jak ustawianie reakcji i zadań (wykonywanie czynności w określonych warunkach i w określonym czasie) obejmujących wiele urządzeń.
Wysyłanie powiadomień e-mail, MQTT lub SMS (opcja LTE) w wyniku Zdarzenia.
Możliwość przesyłania danych z czujników poprzez Modbus TCP.
Zdalne sterowanie z jednego do wielu urządzeń przez UDP - przydatne jako implementacja przycisk przez Internet.
Synchronizacja czasu z Internetem (NTP).
Podtrzymywanie stanu wyjść i liczników energii do powrotu zasilania.
Wygodne funkcje aktualizacji oprogramowania i tworzenia kopii zapasowych ze strony internetowej urządzenia.
Aplikacja mobilna.

Lista aktualnie obsługiwanych czujników i urządzeń

Wejścia analogowe (całe spektrum czujników z wyjściem napięciowym lub 4-20mA, wsparcie w oprogramowaniu)
Czujnik napięcia AC: AC-meter
Czujniki prądu AC: SCT-013-000, SCT-013-030
Czujniki prądu DC: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P, R=0.1Ω
czujnik temperatury: PT1000 (z dodatkowym rezystorem)
Wejścia logiczne (cyfrowe)
czujnik magnetyczny otworzenia drzwi, itp.
czujnik ruchu na podczerwień
przycisk do ręcznego przełączania z opcją trybu bistabilnego
licznik impulsów z licznika energii lub wody
licznik czasu pomiędzy kolejnymi resetami wejścia do pomiarów, np. długości operacji w procesach przemysłowych
Magistrala 1-Wire
czujnik temperatury DS18B20
Magistrala I2C
BME280 (wilgotność, temperatura, ciśnienie atmosferyczne)
AM2301B, AHT20, AHT25, AM2320, HTS221 (wilgotność, temperatura)
SPS30, APM10 (czujnik cząstek stałych: PM1, PM2.5, PM4, PM10)
SCD40, ACD10 (czujnik poziomu CO2)
wyświetlacz OLED 0.96 cala
Port szeregowy (niedostępny przy opcji LTE)
czujnik cząstek stałych SPS30 i SDS011
czujniki CO2 MH-Z16, MH-Z19
inwertery PV Duraluxe
ultradźwiękowy czujnik odległości
skaner 2D i kodów kreskowych
Port Modbus RTU
Dwukierunkowe liczniki energii Eastron SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (odczyty mocy, energii, napięcia, prądu i innych parametrów w zależności od licznika)
Ładowarki słoneczne Epever Tracer
Inwertery fotowoltaiczne Sofarsolar
możliwość dodania odczytu wielu innych urządzeń i czujników poprzez własną, niestandardową konfigurację
Modbus TCP
sterownik Modbus może odczytać czujniki podpięte do LK4 (przetestowane z Siemens LOGO)
Klient HTTP
inteligentne wtyczki Wi-Fi z oprogramowaniem Tasmota
wyświetlanie odczytów z czujników na obrazie z kamery
sterowanie przekaźnikami przez Smart Relay
