Tiny Smart Relay nakładka Wi-Fi

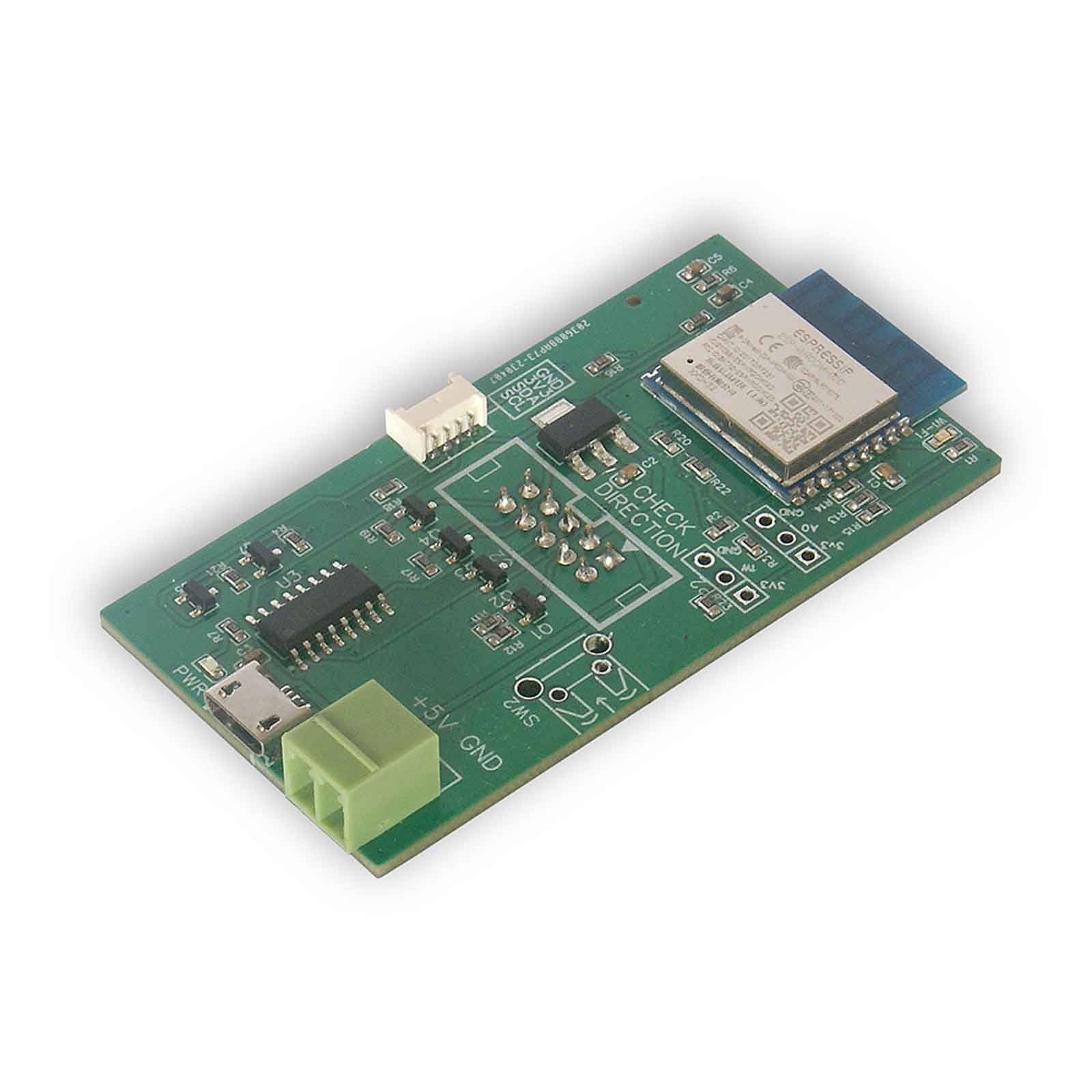

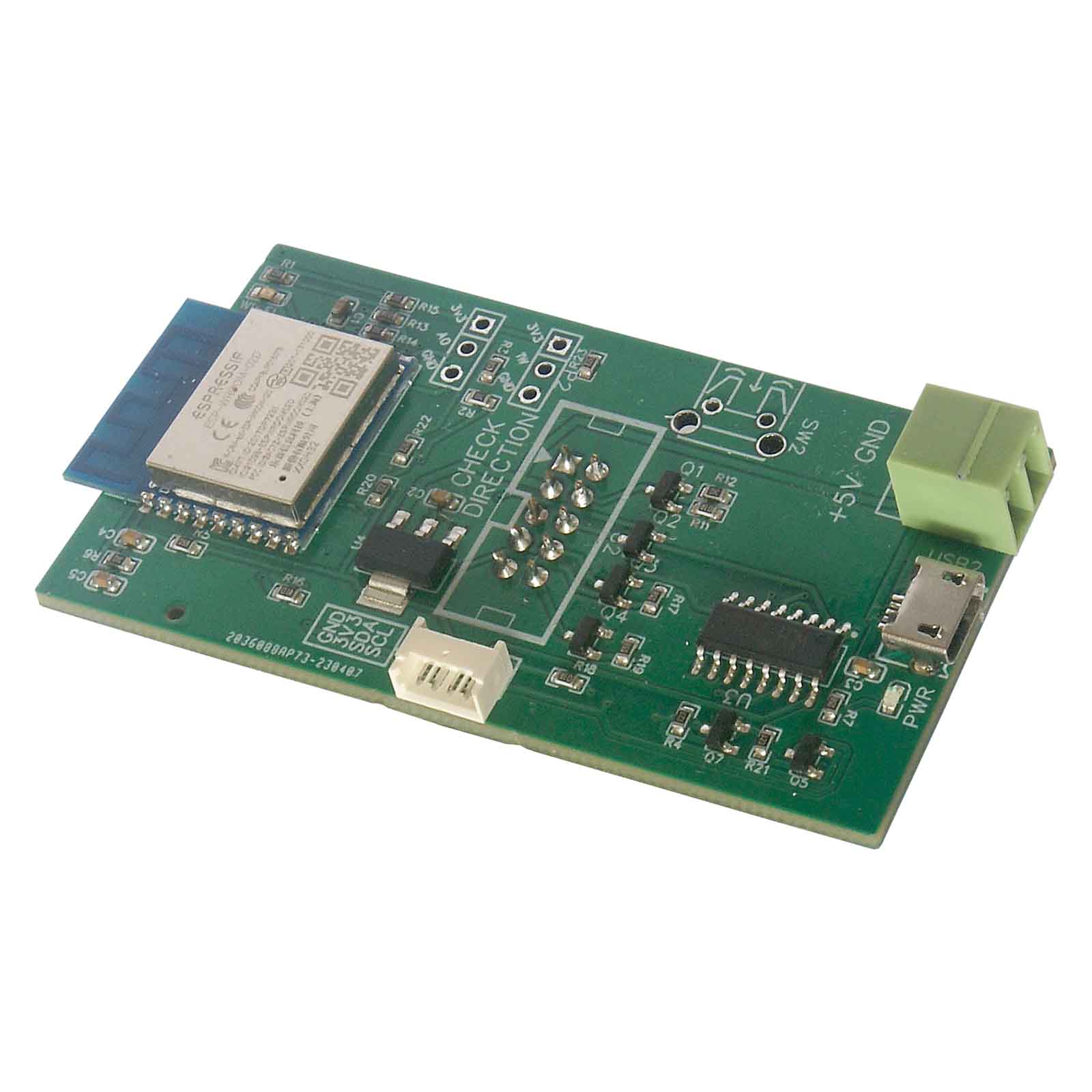

Tiny Smart Relay to kontroler/nakładka do płytki przekaźników. Pozwala na zdalną - poprzez sieci WiFi- zmianę stanu przekaźników. Sterowanie odbywa się w sieci lokalnej poprzez Zdarzenia/klienta http z LAN Kontrolera v3 lub wyższych lub poprzez wbudowaną stronę www wgranego oprogramowania open-source Tasmota. Jest ono już skonfigurowane do tego zadania, wystarczy znać tylko nadany adres IP urządzenia Smart Relay.
Po skonfigurowaniu z LAN Kontrolerem (4, 3.5+, 3) mamy kontrolę nad przekaźnikami Tiny Smart Relay tak, jakby były podłączone bezpośrednio do LK.
Łatwe sterowanie i monitorowanie czujników
Tiny Smart Relay z oprogramowaniem Tasmota umożliwia łatwe sterowanie 4 przekaźnikami na płytce i odczyt czujników 1-Wire oraz I2C. Można również zintegrować Tiny Smart Relay jako urządzenie Tasmota z serwisem mqtt.ats.pl. Pozwala zdalnie sterować urządzeniem za pomocą aplikacji mobilnej ATS MQTT Client, a także śledzić stan urządzenia.
Integracja z LAN Kontrolerem
Głównym zastosowaniem jest rozszerzenie sterowania przekaźnikami w LAN Kontrolerze. Można zintegrować do 4x Tiny Smart Relays z jednym LAN Kontrolerem. Konfiguracja na LK składa się z 2 kroków:
- Najpierw w Kliencie HTTP ustawiamy adres naszego Tiny Smart Relay z komendą dla wybranego przekaźnika
- Następnie należy ustawić zdarzenie, które ma wywołać aktywację przekaźnika. HTTP1-4 należy ustawić jako akcję zdarzenia (Action)

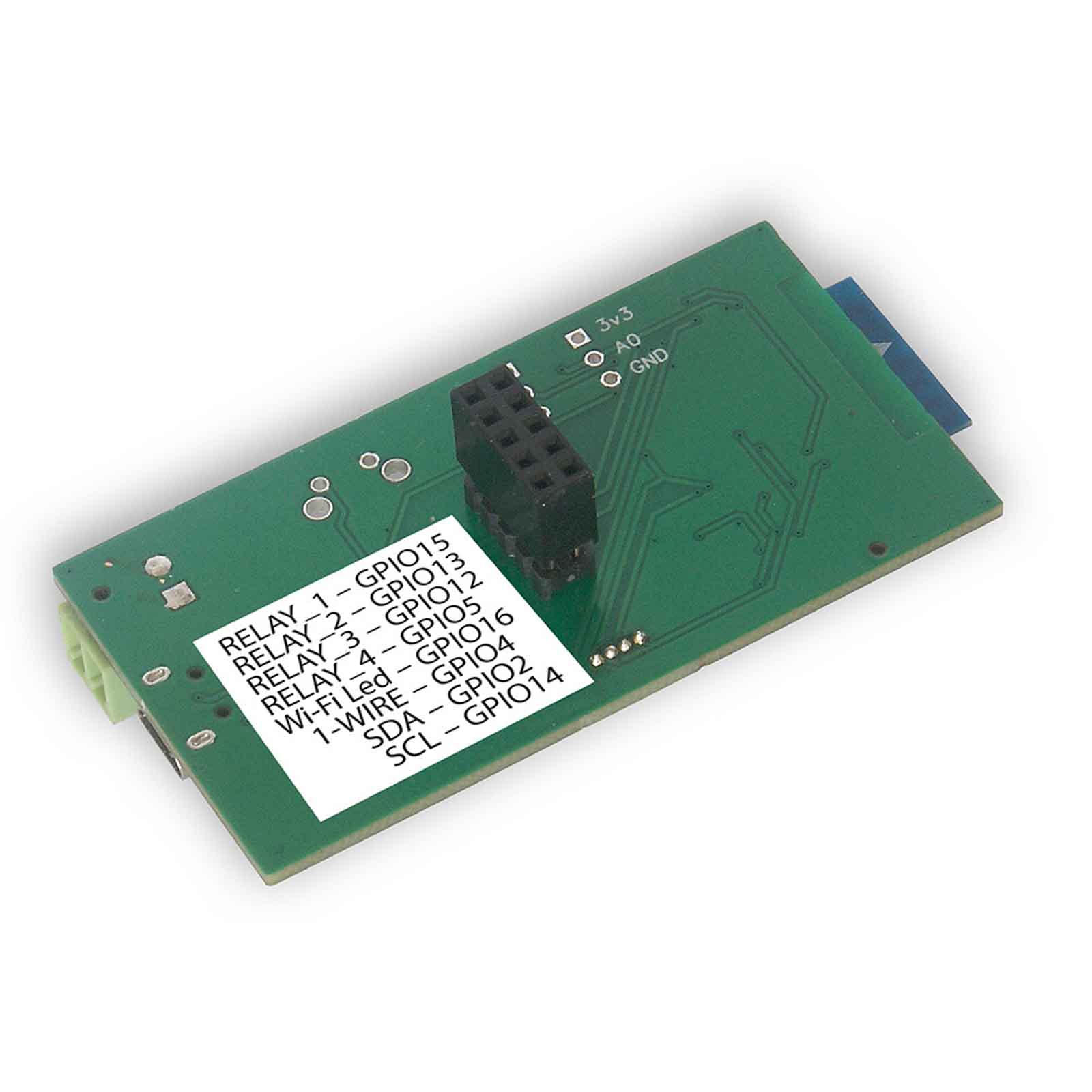

Możliwości i funkcje wyprowadzeń:
- zasilanie 5V poprzez złącze USB lub wtyk w rastrze 3,5 mm

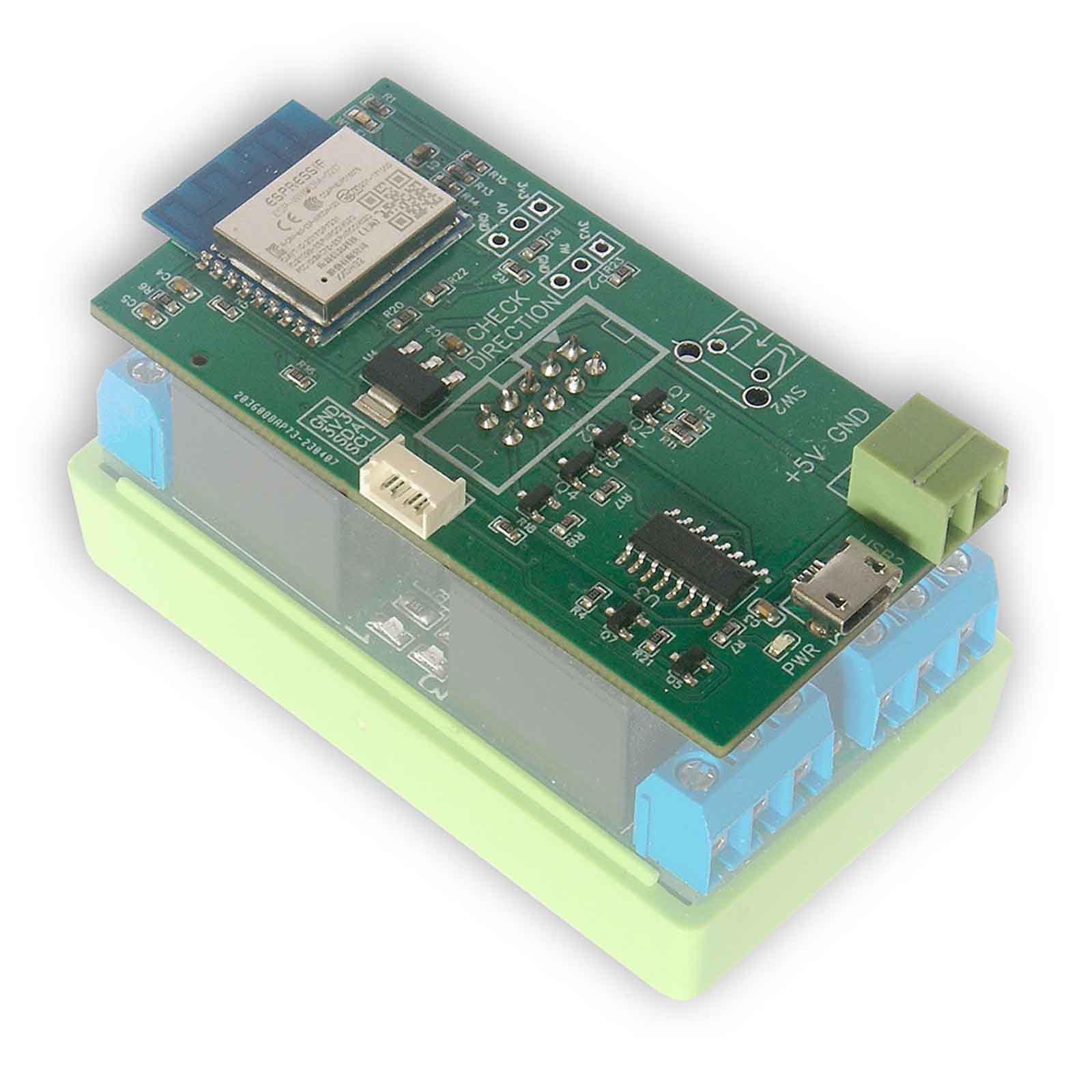

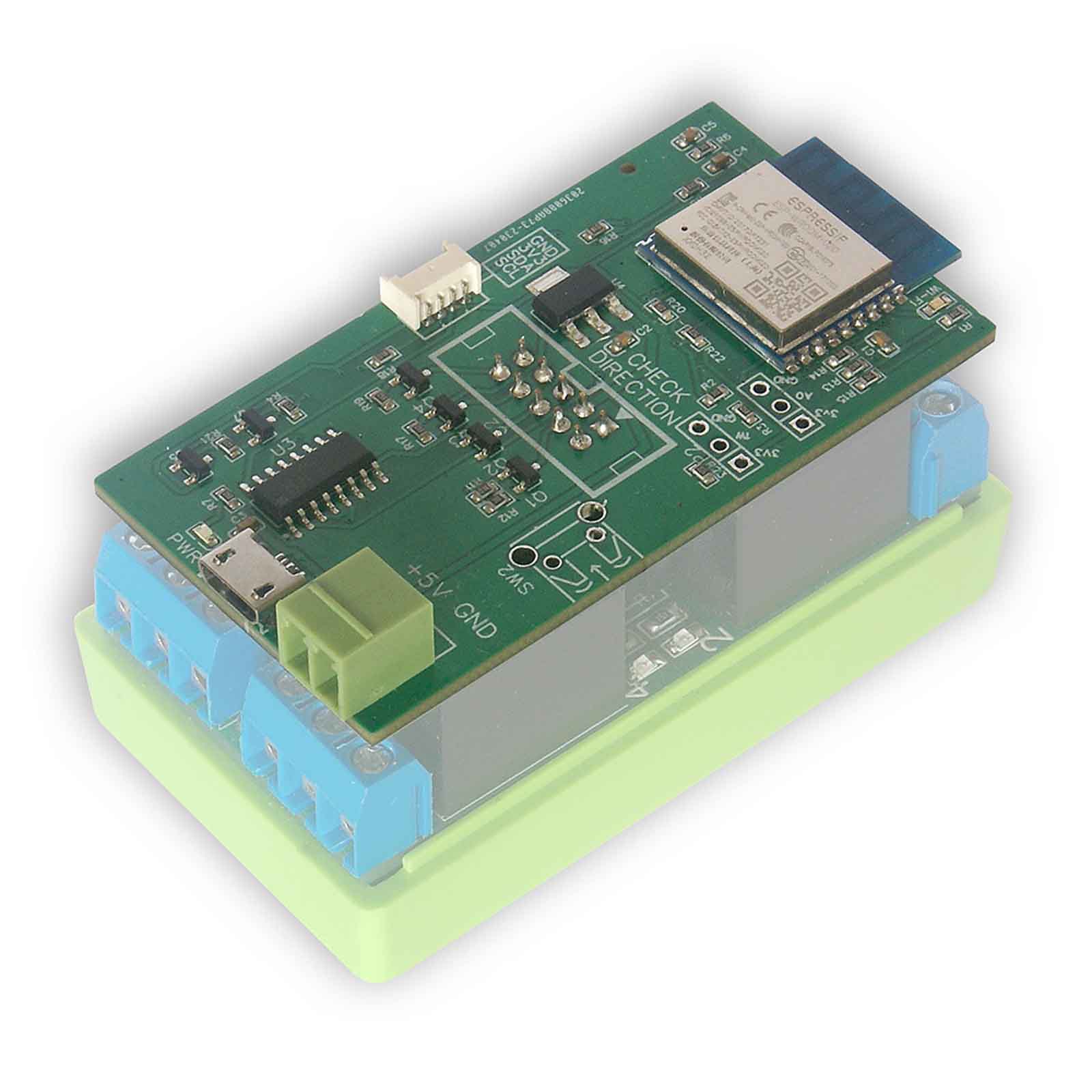

- złącze IDC10 do sterowania 4-ma przekaźnikami na płytce przekaźników (LANKON-094)
- magistrala I2C ze złączem w rastrze 1.25mm do podłączania czujnika AM2301B (poprzez przejściówkę do RJ12)
- magistrala 1wire do opcjonalnego podłączenia czujnika temperatury DS18B20
- port USB do ewentualnego programowania układu ESP8266
Dane techniczne:
- zasilanie 5 V,
- pobór mocy max 1 W ( w zależności od ilości załączonych przekaźników),
- interfejs radiowy: 2,4 GHz 802.11n z obsługą standardu 802.11bgn,
- wymiary: 70 x 35 x 22 mm (bez wtyku zasilania)
|
Napięcie zasilania
|
5V |
|
Gniazdo zasilania
|
micro USB lub dedykowana wtyczka |
|
Ilość przekaźników
|
4 |
|
Interfejsy
|
I2C - czujnik AM2301B
1-Wire - czujnik DS18B20 |
