ATTE IPUPS-5-11-XL2 zestaw buforowy do 5 kamer IP
ATTE IPUPS-5-11-XL2 to zestaw do zasilania buforowego kamer telewizji przemysłowej IP. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer monitoringu wymagających bezprzerwowego działania. Urządzenie przeznaczone jest do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego. Urządzenie zamknięte jest w obudowie zewnętrznej serii ABOX stanowiącej wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i inne, niekorzystne czynniki atmosferyczne.
Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps. Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.
Tryb "STANDARD" (MODE = OFF):
- LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
- LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
- LAN 6 - 10/100 Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON):
- LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
- LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
- LAN 6 - 10/100 Mbps, zasięg do 100m
Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port #6 UpLink niezależnie od wybranego trybu pracy nie ma możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.
Uwagi:
- Domyślnie tryb LongRange jest wyłączony
- Zmiana trybów wymaga restartu zasilania
- Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
- Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
- W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
- Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6 Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

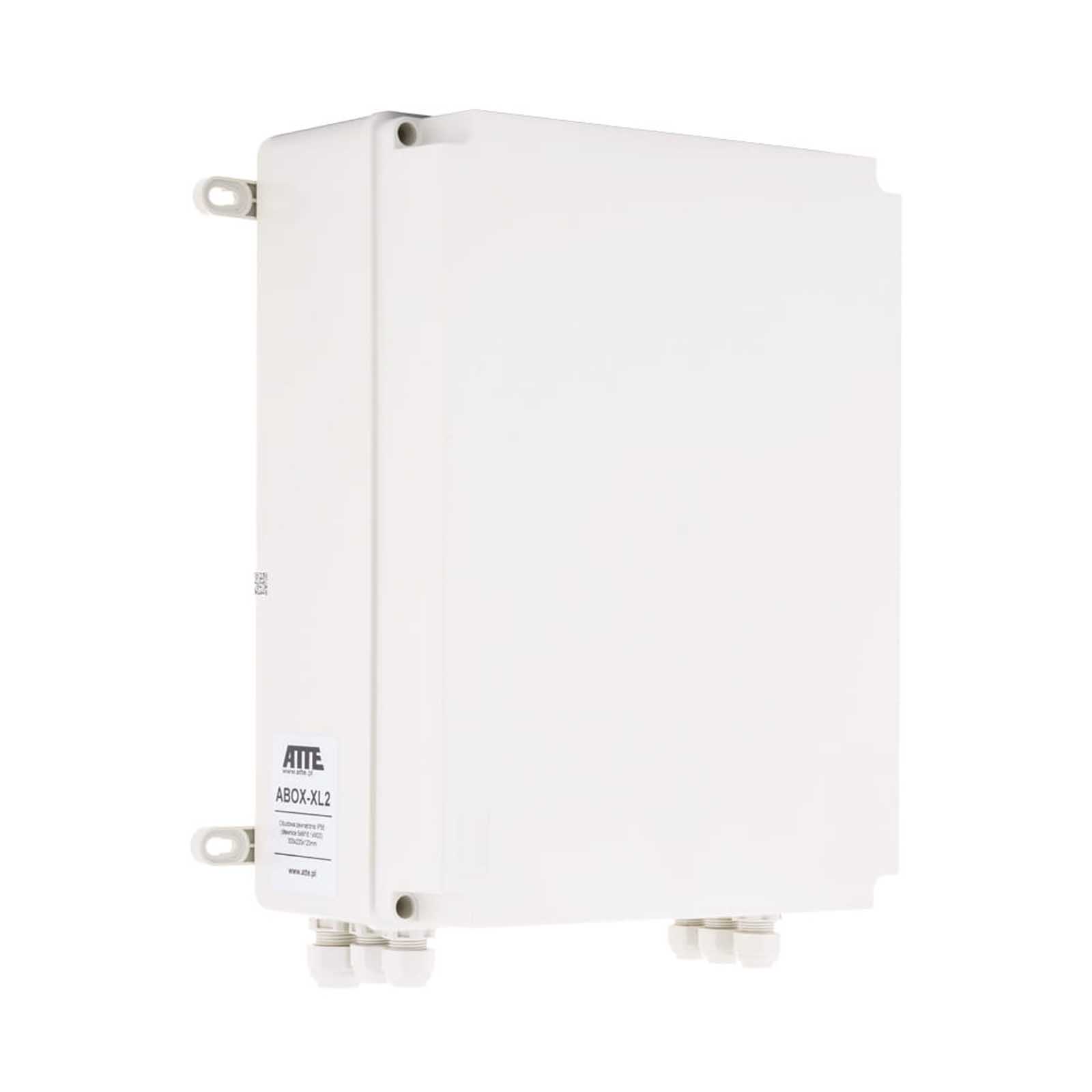

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.
Uwaga: brak akumulatora w zestawie.

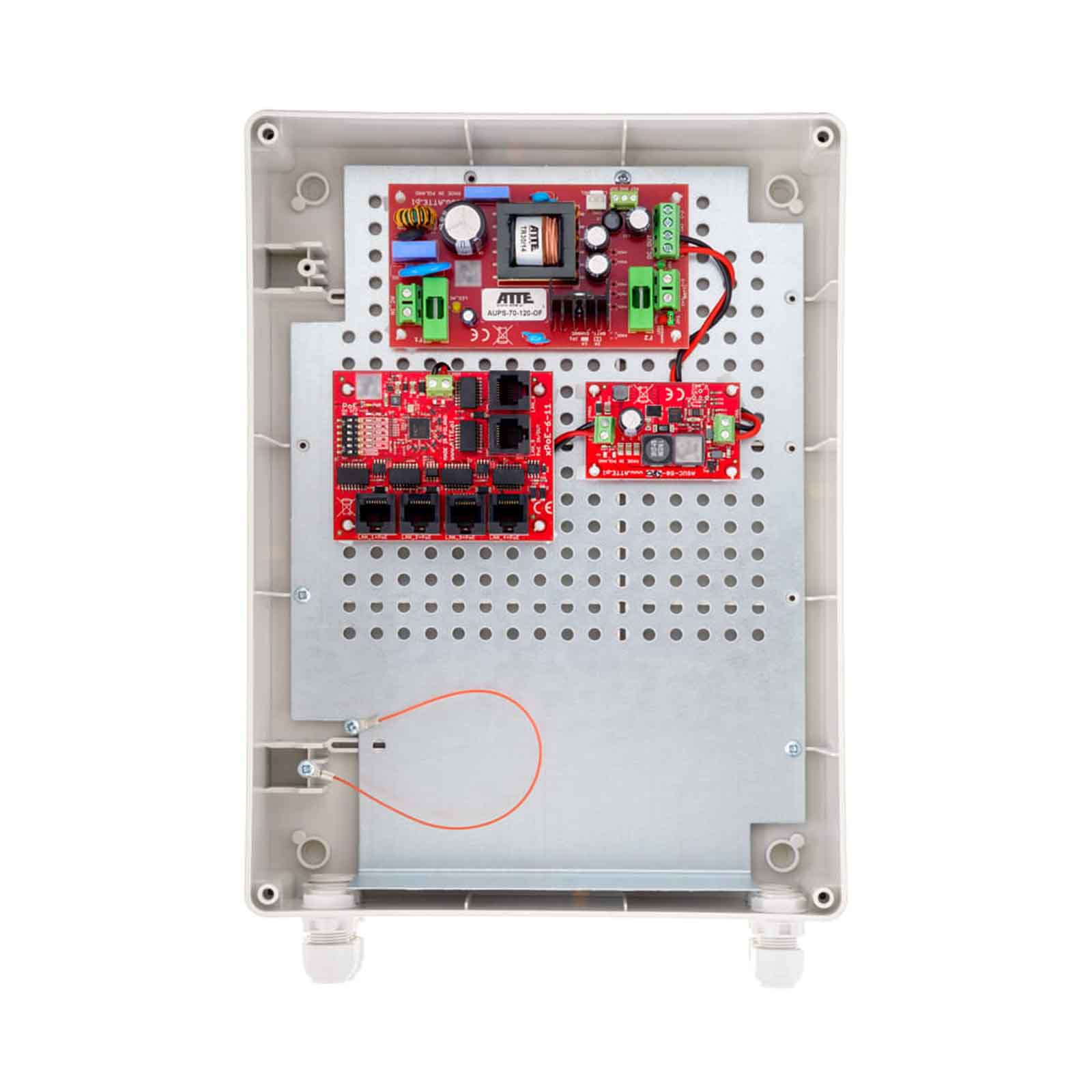

Zestaw zawiera:
- 1x obudowa ABOX-XL2
- 1x zasilacz AUPS-70-120-OF
- 1x przetwornica ASUC-50-480-OF
- 1x switch xPoE-6-11-OF
Najważniejsze cechy:
- możliwość buforowego zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
- możliwość transmisji danych na 280m (w trybie Long Range)
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na wybranych portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych do 40W mocy na portach PoE
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (90%)
- dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
- łatwy i szybki serwis instalacji dzięki modułowej budowie
- łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
- blacha montażowa z wygięciem, "półką" na akumulator 7Ah
- pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
- możliwość zachowania zapasu kabli wewnątrz obudowy

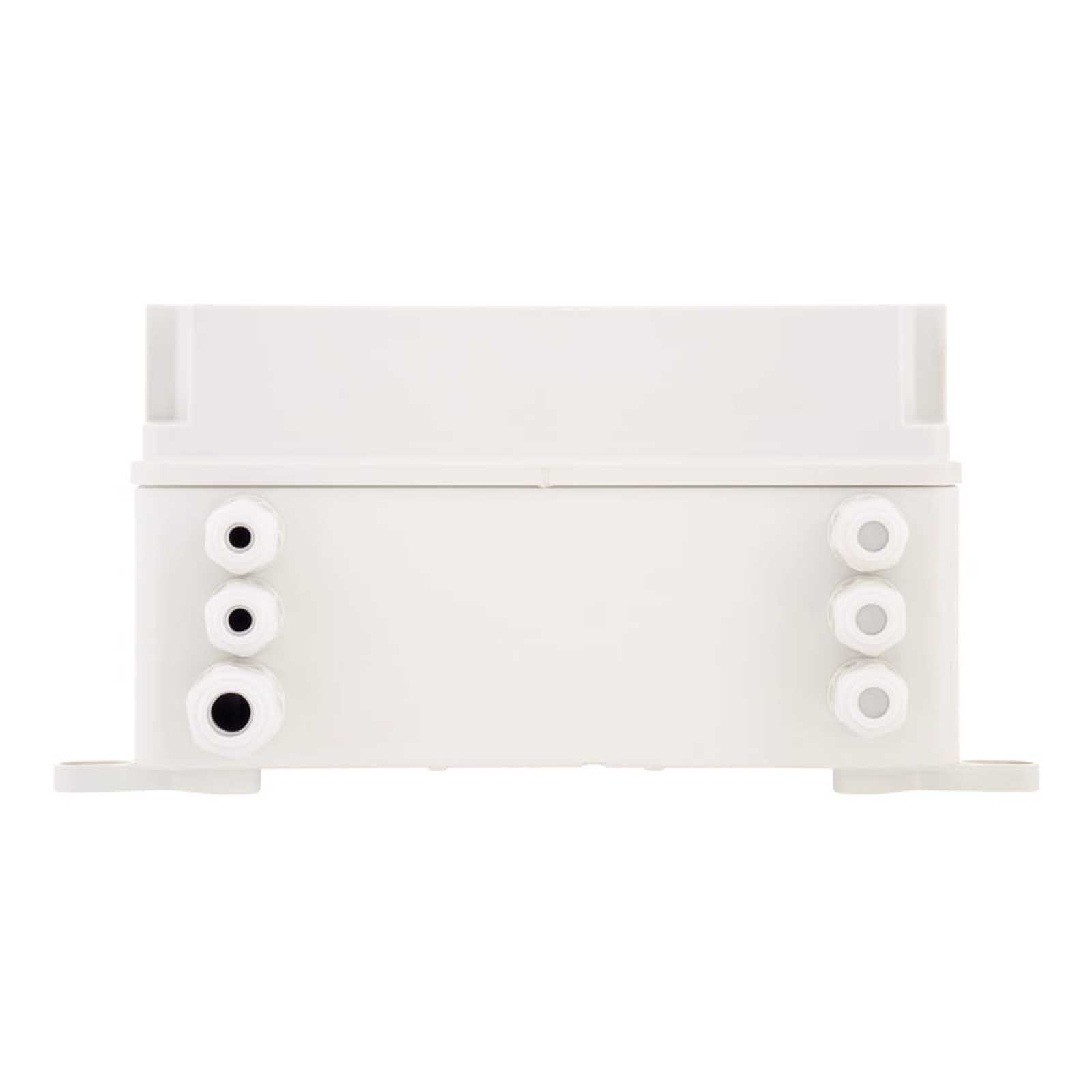

- wejście kablami przez zamontowane w obudowie dławnice: 5xM16 oraz 1xM20

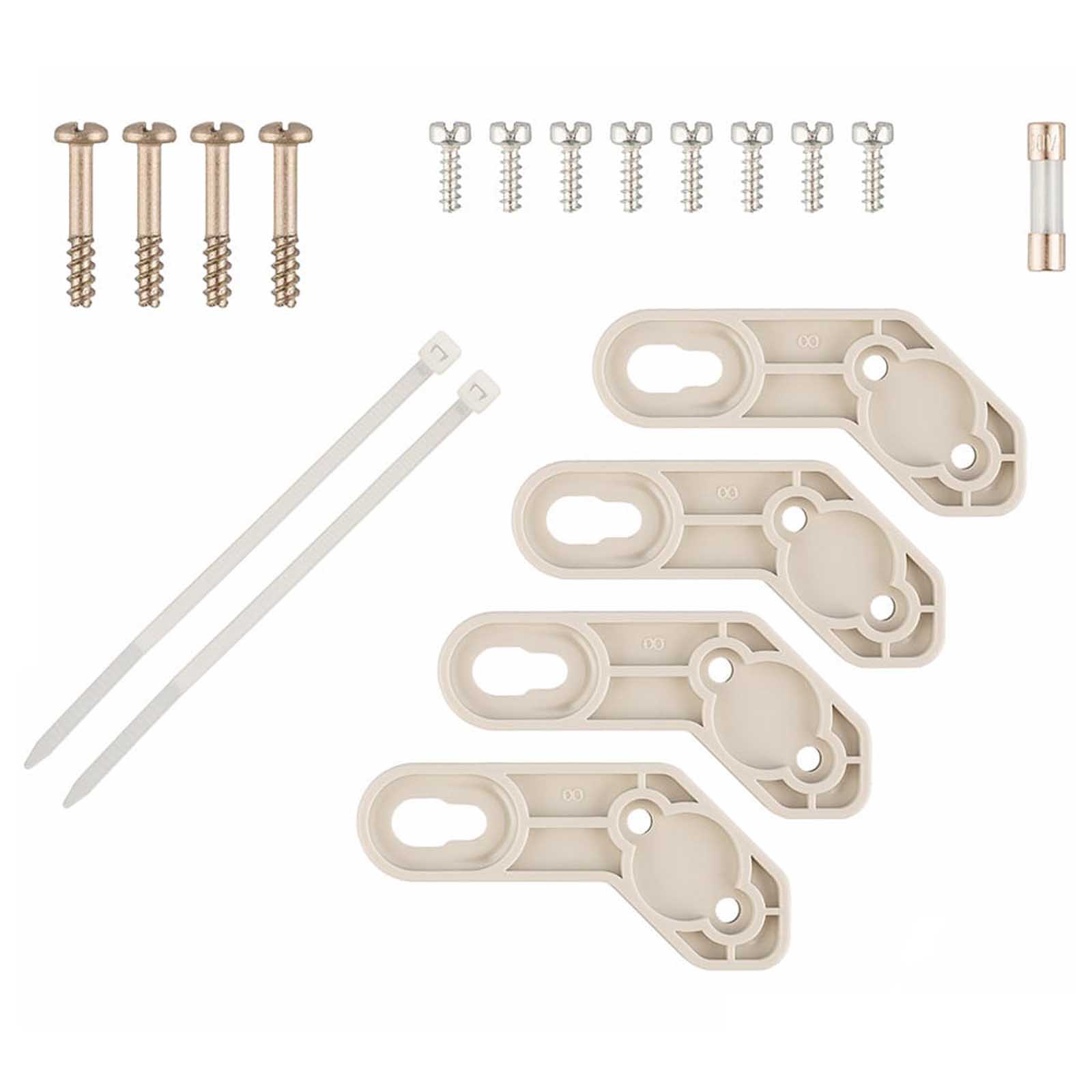

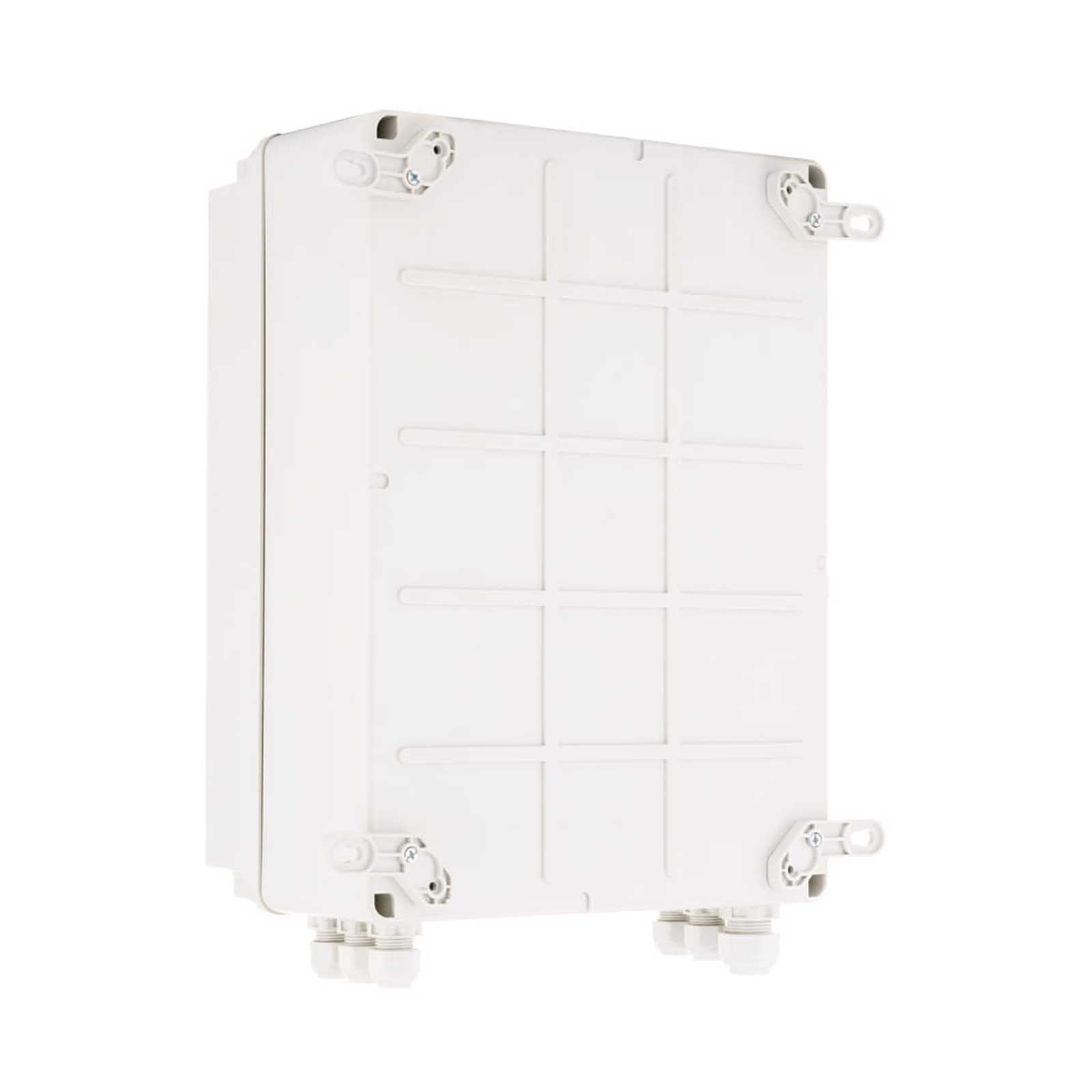

- w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
- opcjonalny adapter ADD-PMAXL umożliwia łatwy montaż obudowy na słupach lub latarniach
|
ATTE IPUPS-5-11-XL2
|
|
|
|
Porty
|
5x portów RJ45 PoE (10/100Mbps)
1x port RJ45 UpLink (10/100Mbps) |
|
Funkcje portów
|
LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do 15.4W), 802.3at (do 30W)
LAN 5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48V DC) - do odbiorników PoE PASSOVE (do 70W) oraz 802.3af (do 15.4W), 802.3at (do 30W)
LAN 6:
UpLink (bez zasilacza PoE) |
|
Tryby pracy
|
Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m |
|
Miejsce na akumulator
|
1x akumulator żelowy lub AGM 12V / 7Ah |
|
Napięcie wyjściowe zasilacza
|
12V DC +/-15% |
|
Napięcie wyjściowe PoE
|
48V DC +/-2% |
|
Moc zasilacza
|
72W |
|
Sprawność
|
90% @60W |
|
Napięcie wejściowe
|
190~260V AC, 50Hz |
|
Prąd ładowania akumulatora
|
1A lub 2A (wybrane zworą JP1) |
|
Zabezpieczenie wejścia zasilacza
|
Bezpiecznik topikowy zwłoczny 3.15A |
|
Zabezpieczenie wyjścia zasilacza
|
Zasilanie sieciowe:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A ( po zwarciu może być wymagany reset zasilacza)
Praca z akumulatora:
Bezpiecznik topikowy zwłoczny 6.3A |
|
Zabezpieczenia portów
|
LAN 1 ... LAN 6, VIN
Zabezpieczenie przepięciowe
LAN 1 ... LAN 4
Zabezpieczenie przeciwzwarciowe 0.75A z auto powrotem
LAN 5
Zabezpieczenie przeciwzwarciowe 1.25A z auto powrotem |
|
Zabezpieczenie obwodu akumulatora
|
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
Bezpiecznik topikowy 6.3A
Zabezpieczenie przed głębokim rozładowaniem:
Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem podaniu napięcia sieciowego |
|
Sygnalizacja pracy
|
AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) obecność napięcia wyjściowego
LED3 (czerwona) ładowanie akumulatora
xPoE-6-11-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie |
|
Wyjścia techniczne
|
AUPS-20-120-OF:
OUF - brak napięcia +DC_OUT
ACF - brak napięcia AC
Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) |
|
Uruchomienie przy braku zasilania AC
|
Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
|
Kontrola zasilania na portach
|
Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN 1 ... LAN 5)
PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF
PoE WŁĄCZONE na porcie - przełącznik w pozycji ON |
|
Obudowa
|
tworzywo sztuczne, kolor szary (RAL7035) |
|
Montaż naścienny
|
Naścienny, uchwyty montażowe |
|
Stopień ochrony
|
IP56 |
|
Temperatura pracy
|
-20°C~50°C |
|
Zawartość zestawu
|
obudowa: ABOX-XL2
zasilacz: AUPS-70-120-F
przetwornica: ASUC-50-480-F
switch: xPoE-6-11-OF |
|
Wymiary (szer./dł./wys.)
|
220 x 120 x 300 mm |
|
Waga
|
1.64kg |
