ATTE xPoE-6-11-S2
ATTE xPoE-6-11-S2 to switch PoE, wyposażony w 6x portów Fast Ethernet 10/100 Mb/s (5x PoE, 1x Uplink) w obudowie zewnętrznej ABOX-S2.
xPoE-6-11-S2 jest uniwersalnym przełącznikiem sieciowym PoE dedykowanym do systemów telewizji przemysłowej IP. Urządzenie przeznaczone jest do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpieniu awarii.
Tryb "Long Range" pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.
Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.
Tryb "STANDARD" (MODE = OFF):
- LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
- LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
- LAN 6 - 10/100 Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON):
- LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
- LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
- LAN 6 - 10/100 Mbps, zasięg do 100m
Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.
Uwagi:
- Domyślnie tryb LongRange jest wyłączony
- Zmiana trybów wymaga restartu zasilania
- Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
- Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
- W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6 Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

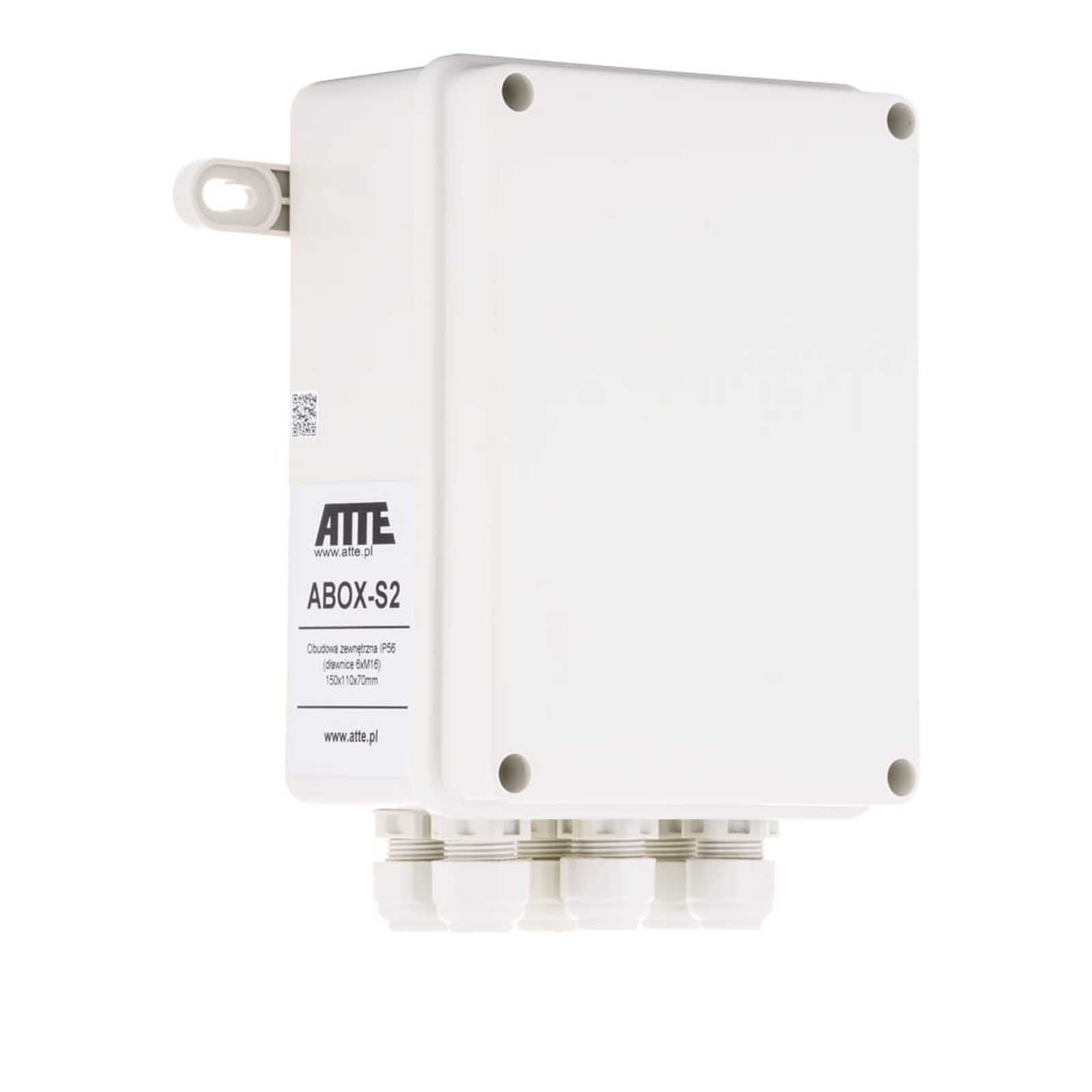

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.
Uwaga: brak zasilacza w zestawie.
- możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
- możliwość transmisji danych na 280m (w trybie Long Range)
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na wybranych portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- szeroki zakres napięcia wejściowego (10...56VDC) napięcie wyjściowe = napięcie wejściowe
- do 70W mocy na porcie LAN_5 PoE IN/OUT
- do 40W mocy na pozostałych portach PoE
- zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
- możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- bardzo niski pobór mocy (<1,5W)

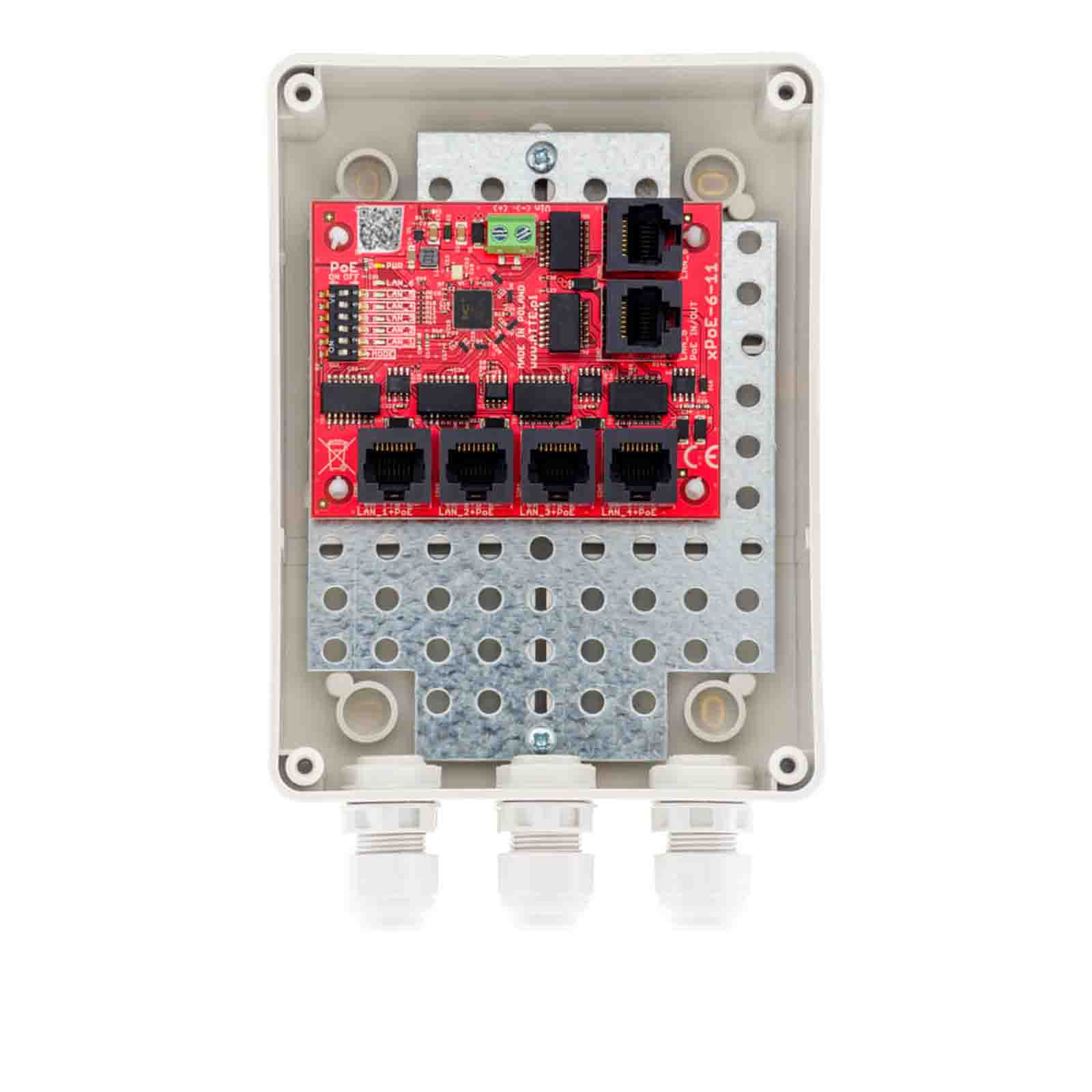

- montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
- możliwość zachowania zapasu kabli wewnątrz obudowy

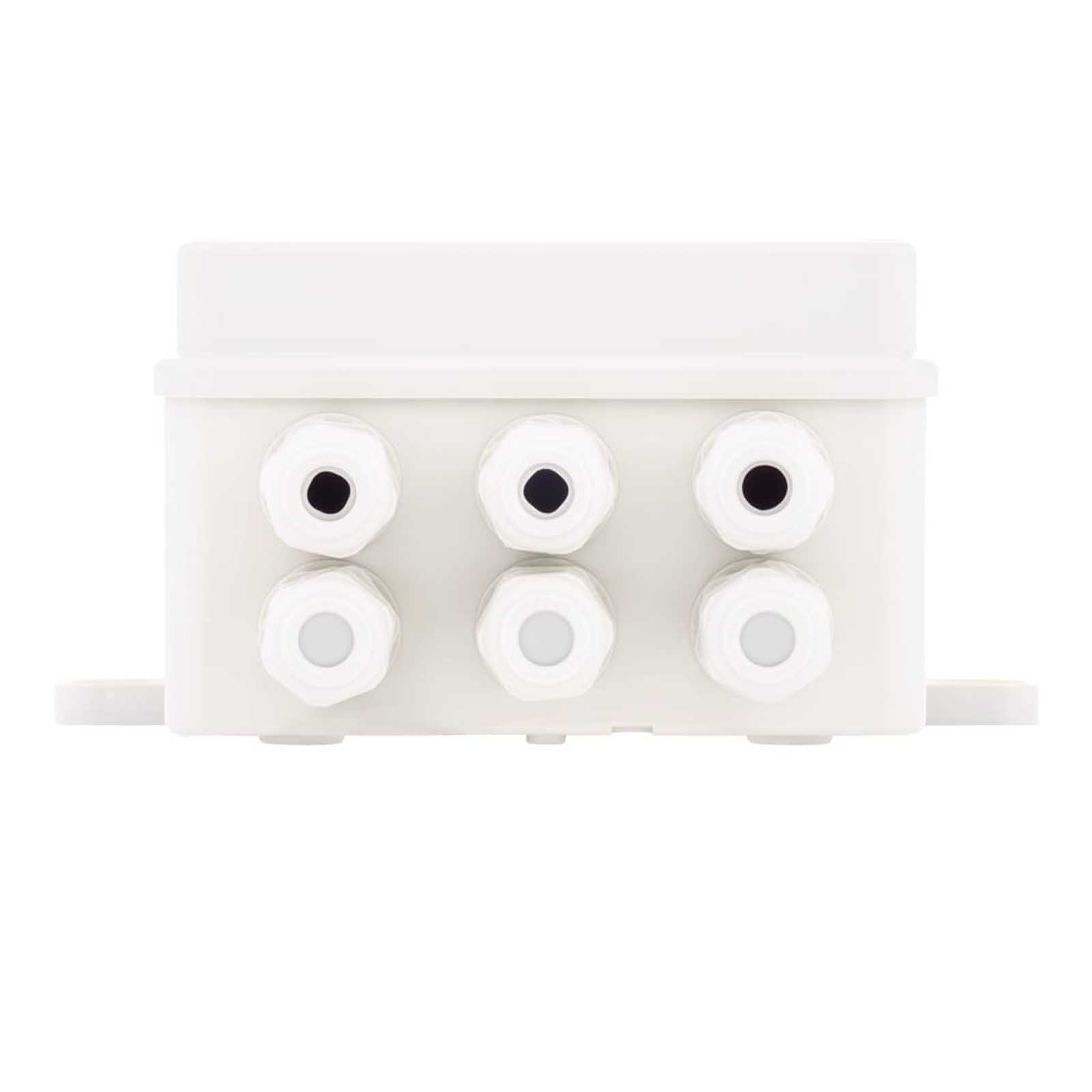

- wejście kablami przez zamontowane w obudowie dławnice: 6xM16

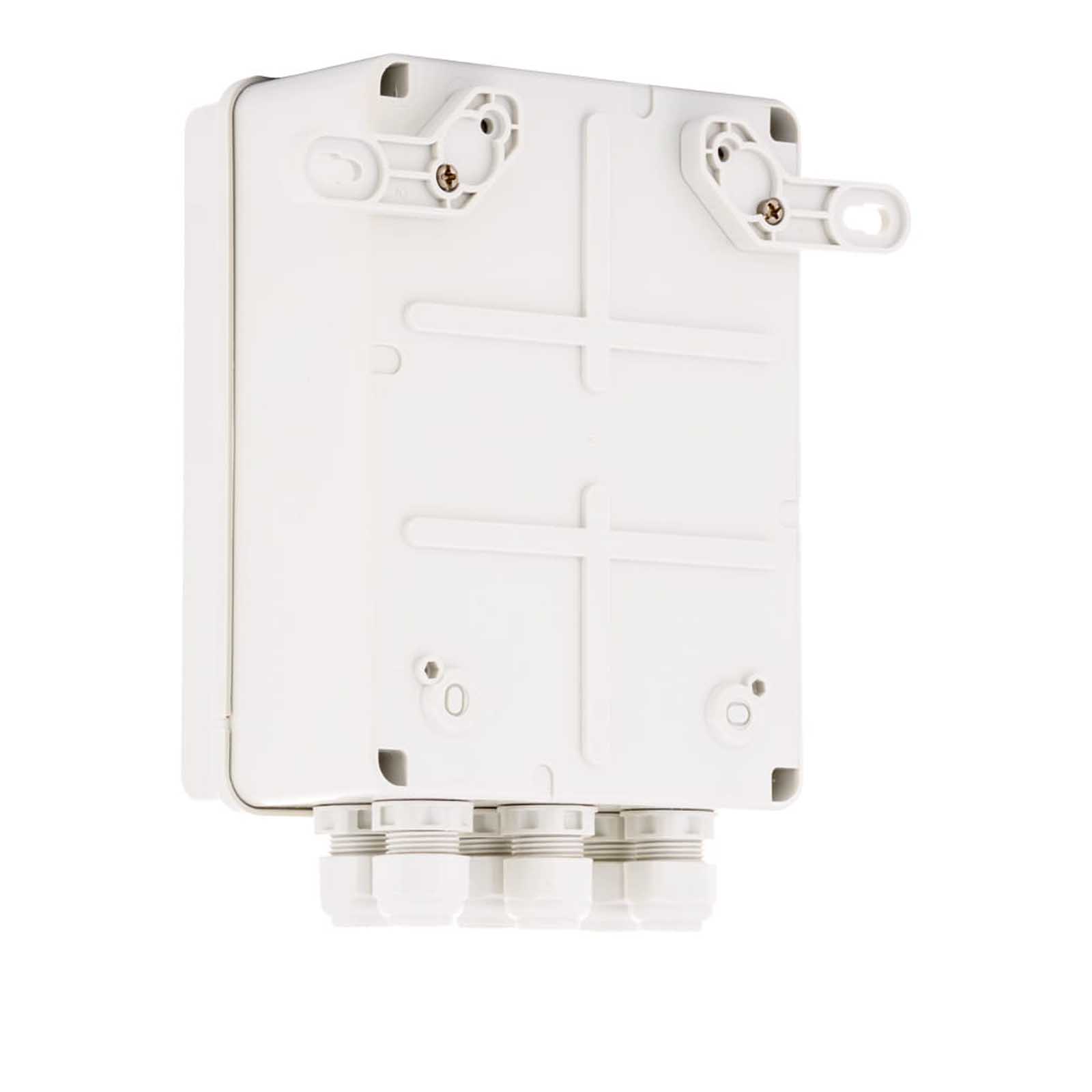

- w komplecie 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
|
Ilość portów LAN:
|
6 |
|
Ilość portów LAN 10/100Mbps:
|
6 |
|
Ilość portów LAN 1000Mbps:
|
0 |
|
Ilość portów LAN + PoE OUT 10/100Mbps:
|
5 |
|
Ilość portów LAN + PoE OUT 1000Mbps:
|
0 |
|
Ilość portów SFP:
|
0 |
|
Wybór standardu PoE na wejściu:
|
tylko Passive PoE |
|
Port PoE IN Passive PoE:
|
LAN 5 |
|
Port PoE IN 802.3 AT/AF:
|
brak |
|
Wybór standardu PoE na wyjściu:
|
brak - PoE Passive |
|
Kontrola zasilania na wyjściu:
|
Przełącznik PoE ON/OFF - pozycje 1 ... 5 (LAN 1 ... LAN 5) |
|
Obsługiwane odbiorniki PoE (standard / moc max):
|
802.3 af/at Poe Passive |
|
Napięcie wyjściowe dla urządzeń PoE:
|
Vout = Vin |
|
Sygnalizacja:
|
LAN1...LAN5 (czerwony) - obecność zasilania PoE
LAN1...LAN5 (zielony) - link i transmisja danych |
|
Złącza:
|
6 porty RJ45 |
|
Zakres temperatur pracy:
|
-25°C...+65°C |
|
Wymiary (S x W x G):
|
150 x 110 x 70 mm |
|
Waga:
|
0,039 kg |
|
Stopień ochrony:
|
IP56 |
|
Obudowa:
|
ABOX-S2 / tworzywo / RAL7035 szary / dławnice 6xM16 |
|
Montaż:
|
naścienny, uchwyty montażowe |
