NOWOŚĆ

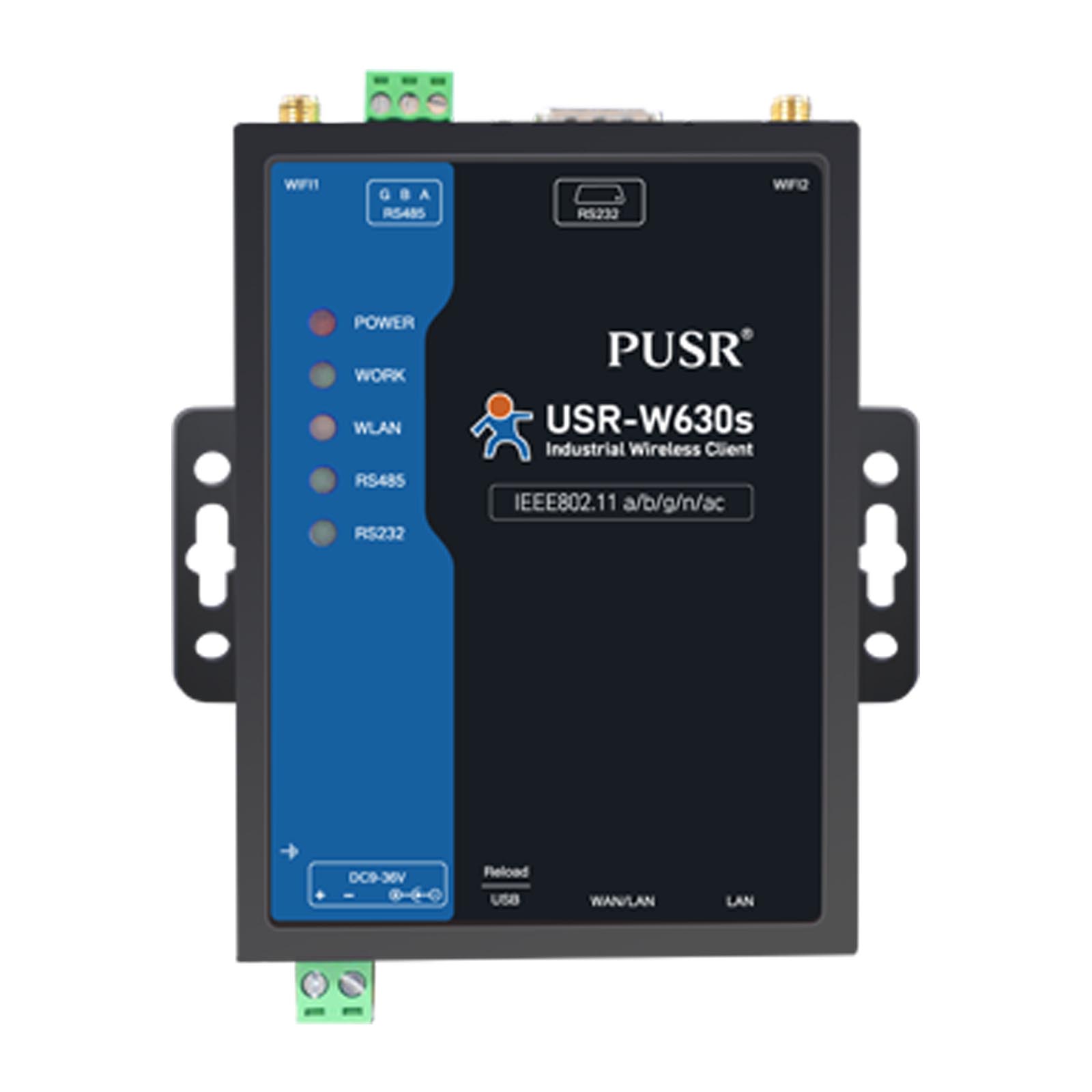

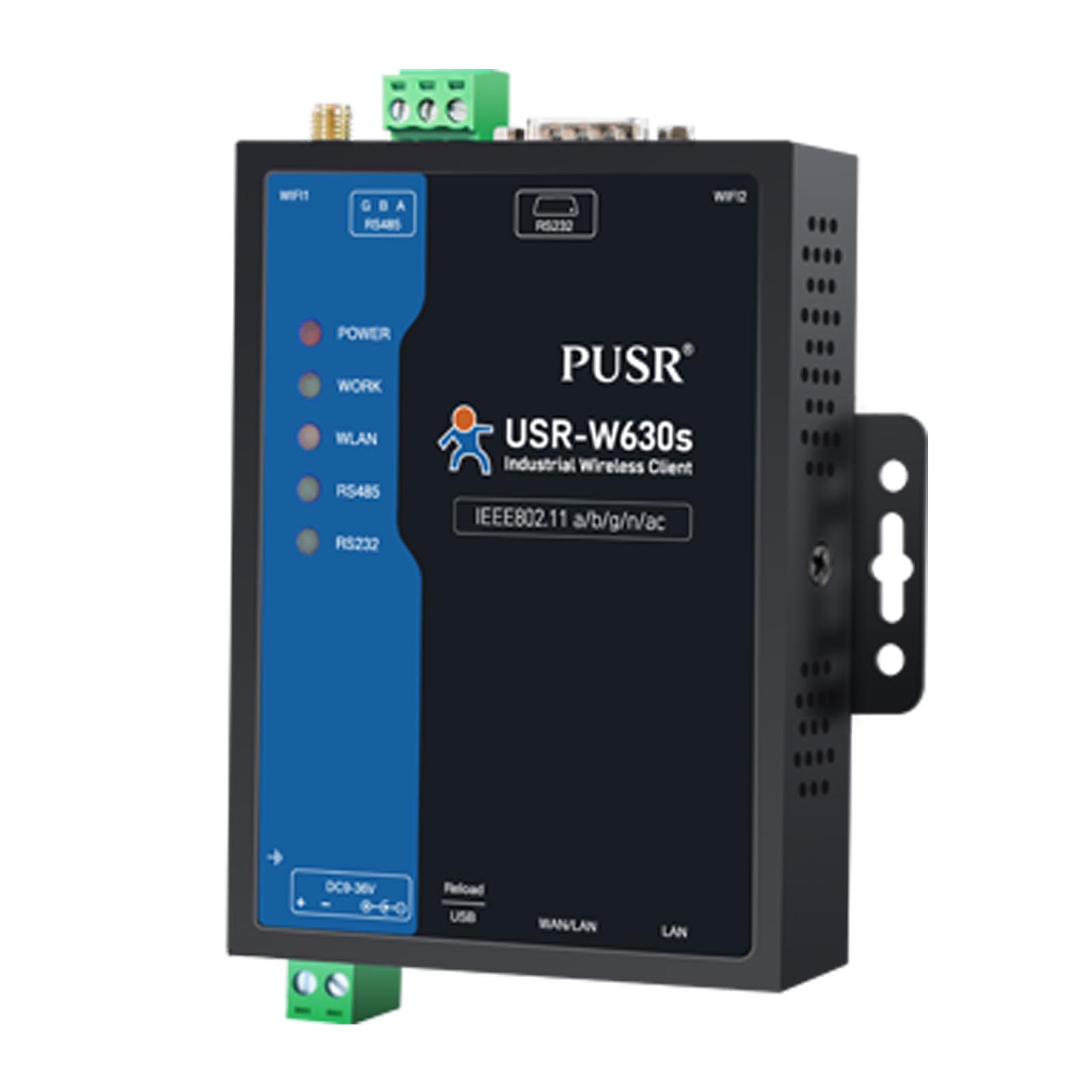

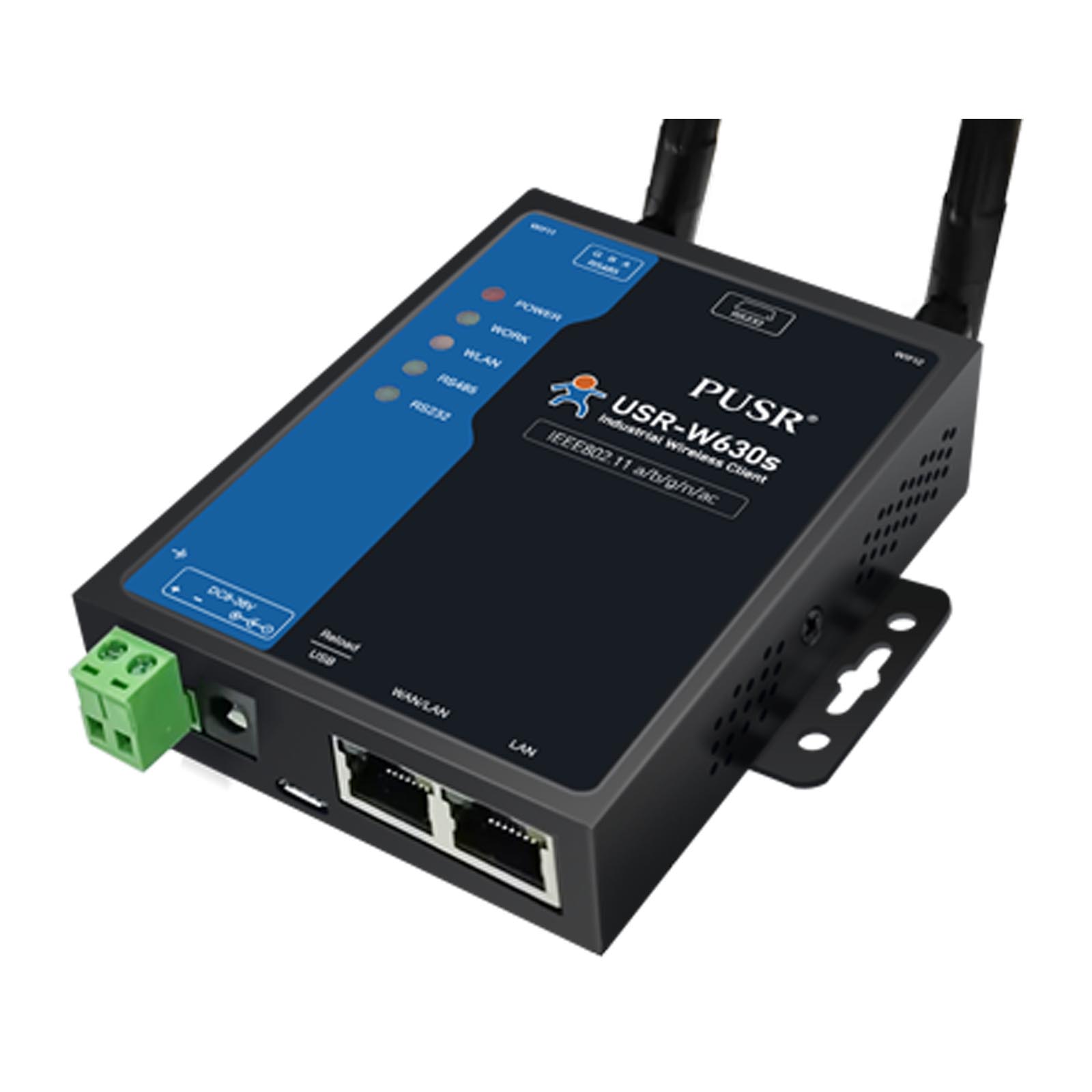

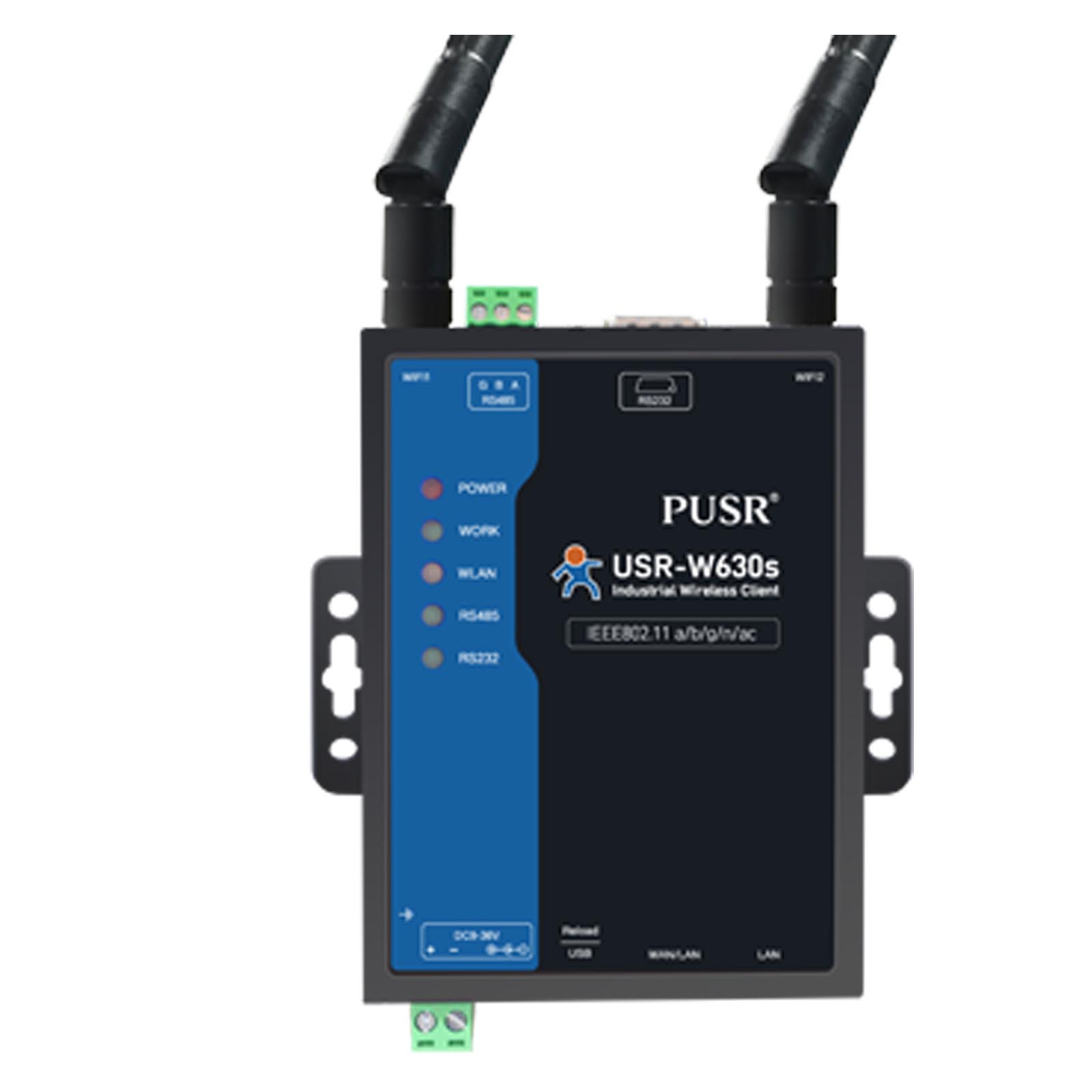

USR-W630s

USR-W630s to przemysłowy media konwerter RS232/RS485 na WLAN/LAN na WiFi5 AC1200 w metalowej obudowie. Posiada 2x porty Fast Ethernet (1x WAN/LAN, 1x LAN). Urządzenie zapewnia przeźroczystą transmisję danych. Obsługuje protokół Modbus RTU oraz TCP IP.

USR-W630s to najnowsze dwuzakresowe bezprzewodowe urządzenie klienckie WiFi 5. Urządzenie to wykorzystuje procesor Qualcomm o wysokiej częstotliwości głównej do 650 MHz i zintegrowaną pamięć 1GB DDR, zdolną do szybkiego i wydajnego przetwarzania różnych funkcji produktu. Urządzenie obsługuje WiFi w pasmach 2.4GHz i 5.8GHz z szybkością transmisji do 1267 Mb/s, a także integruje 2x porty RJ45 (1x WAN/LAN, 1xLAN) i 2x porty szeregowe (1x RS232, 1x RS485), umożliwiając transmisję danych między portami szeregowymi, portami Ethernet i WiFi. Może być dobrze stosowany w scenariuszach takich jak automatyka przemysłowa, inteligentne parki, magazynowanie i logistyka, wykrywanie energii i inteligentne górnictwo.

Konwerter Serial/Ethernet na Wi-Fi

Za pomocą USR-W630s można uzyskać transmisję danych między urządzeniami z portem szeregowym, urządzeniami z portem sieciowym i urządzeniami WiFi, a także zdalnie monitorować stan operacyjny urządzeń terenowych.

Układ Qualcomm, dwuzakresowe WiFi

Wydajny i niezawodny procesor zapewniający stabilną pracę.
5.8GHz i 2.4GHz WiFi, oferujące zalety silnej zdolności przeciwzakłóceniowej, dużej prędkości i szerokiego zasięgu. W otwartym środowisku zasięg może sięgać nawet 400 metrów.

Wiele trybów pracy, spełniających różne scenariusze

USR-W630s zapewnia wiele metod pracy sieciowej: AP, STA, AP+STA, AP+LAN, AP+WAN, STA+LAN, STA+WAN. Urządzenie obsługuje również tryb repeatera i bridge'a. Za pomocą różnych metod sieciowych można realizować komunikację danych między urządzeniem portu szeregowego / urządzeniem LAN a zdalnym serwerem / serwerem LAN, co może spełnić złożone wymagania klientów dotyczące aplikacji sieciowych.

Szyfrowanie transmisji danych, większe bezpieczeństwo

Obsługa szyfrowania SSL/TLS w trybach klienta TCP, klienta HTTP i MQTT.
Obsługa dwukierunkowego uwierzytelniania certyfikatów.

Obsługa wielu funkcji

Bramka Modbus: Konwersacja protokołu Modbus RTU/TCP, odpytywanie wielu hostów Modbus.
Obsługa transparentnej komunikacji danych MQTT/TCP/UDP/HTTP.
Funkcja Heartbeat Packet: Serwer zdalny może wykryć nieprawidłowe rozłączenie z klientem za pomocą tej funkcji.
Funkcja pakietów rejestracyjnych: Serwer może identyfikować różnych klientów za pomocą pakietów rejestracyjnych.

Konstrukcja klasy przemysłowej, wysoka niezawodność

Ochrona EFT: Poziom 3. Chroni urządzenie przed uszkodzeniami spowodowanymi chwilowymi zakłóceniami prądu w obwodzie, takimi jak uderzenie pioruna, przełącznik zasilania itp.
Ochrona ESD: Poziom 3. Zapobiega uszkodzeniom elektrostatycznym sprzętu, takim jak pył elektrostatyczny, środowisko łuku elektrycznego itp.
Ochrona przeciwprzepięciowa: Poziom 3. Ochrona urządzeń przed skokami napięcia, takimi jak uderzenie pioruna, przełącznik zasilania itp.
Watchdog: Sprzętowy i programowy podwójny watchdog zapewniający stabilną pracę bez przestojów.
Szeroki zakres temperatur pracy: -25 ℃ ~ +75 ℃.
Szeroki zakres zasilania: 9~36V, zabezpieczenie przed odwrotną polaryzacją.
Metalowa obudowa: Stopień ochrony IP30.

Zdalne zarządzanie, zawsze i wszędzie

Protokół SNMP: Użytkownicy mogą zdalnie przeglądać informacje o urządzeniu, modyfikować parametry urządzenia i monitorować informacje o urządzeniu za pośrednictwem protokołu SNMP. Nie ma potrzeby udawania się na miejsce, aby monitorować i konfigurować urządzenia jedno po drugim. Wersja protokołu SNMP obsługiwana przez to urządzenie to V2C i V3.
Platforma PUSR: USR-W630s współpracuje z platformą PUSR, użytkownicy mogą realizować funkcje zdalnego logowania do strony konfiguracyjnej, debugowania danych i zdalnej aktualizacji oprogramowania układowego. Użytkownicy mogą również monitorować zapis online/offline urządzenia. Dzięki wszystkim powyższym funkcjom użytkownicy mogą wygodnie monitorować i zarządzać urządzeniem.

Zawartość zestawu:

1x USR-W630s
2x anteny WiFi 5 dBi
1x Zasilacz sieciowy
1x Kabel szeregowy żeńsko-żeński

Najważniejsze cechy:

1x port RS232
1x port RS485
Obsługa standardu 802.11b/g/n/a/ac
2x porty Fast Ethernet (1x WAN/LAN, 1x LAN)
dwuzakresowe WiFi 2,4 GHz i 5.8 GHz
Zasilanie 9-36V - gniazdo zasilacza (5,5/2,1) + przemysłowe gniazdo zasilania
Obsługa DHCP, statyczny IP
Obsługa trybu AP/STA/AP+STA/Bridge
Złącze SMA anteny zewnętrznej (2x anteny 5dBi w zestawie)
Szybkość portu szeregowego 1200 bps do 230400 bps, bit kontrolny None, Odd, Even
Modbus RTU / Modbus TCP IP
Heartbeat
Sprzętowy Watchdog

USR-W630s
Power Supply	DC: 9~36V, 2-pin terminal block connector, 5.08mm-2P, reverse polarity protection, surge protection 5.5*2.1 DC jack connector
Working Current	Average: 300mA@12V, max: 900mA @12V
Serial port
No.	1 x RS485, 3-pin terminal block connector, 3.81mm-3P 1 x RS232，DB9 male
Baud rates	RS232: 1200/2400/4800/9600/19200/38400/57600/115200/230400 RS485: 1200/2400/4800/9600/19200/38400/57600/115200/230400
Data bits	7, 8
Stop bits	1, 2
Parity	NONE, ODD, EVEN
Flow Control	RS232: Hardware flow control RS485: 485 conflict prevention
Packaging Interval	Range: 0 ~ 1000ms, default: 0ms
Packaging Length	Range: 5 ~ 1460 bytes, default: 1000 bytes
Ethernet Ports
No.	2 x Ethernet ports: 1 x WAN/LAN(configurable), 1 x LAN
Interface	RJ45, 10/100 Mbps, compliance with IEEE 802.3, supports auto MDI/MDIX, 1.5KV network isolation transformer protection
Wi-Fi
Standards & Frequency	IEEE 802.11b/g/n/ac, 2.4GHz & 5.8G
Working Mode	AP/STA/AP+STA/Bridge
Data speed	867Mbps(5.8GHz) & 300Mbps(2.4GHz)
MU-MIMO	2 x 2
Modulation system	DSSS(DBPSK.DOPSK,CCK)
OFDM(BPSK,QPSK,16-QAM,64-QAM,125-QAM,256-QAM)
Covering distance	2.4G: Coverage radius up to 400 meters 5.8G: Coverage radius up to 200 meters
Wi-Fi Users	16
Antenna	2 x 5 dBi rod antenna
Antenna Connector	2 x SMA-female
Physical Property
Casing material	Metal shell, IP30 protection
Dimensions	110.510526mm(LWH,antenna pedestal,terminal block are not included)
Installation	Wall munting, desktop placement
EMC	Surge protection: level 3, IEC61000 ESD protection: level 3, IEC61000 EFT protection: level 3, IEC61000
Operating temperature	-25℃～+75℃
Storage temperature	-40℃～+125℃
Operating humidity	5% ~ 95% RH, non-condensing
Storage humidity	1% ~ 95% RH, non-condensing
Software Function
Network protocols	TCP, UDP, HTTP, TLS, MQTT, ARP, DHCP, ICMP, PPPoE, IPv4, DNS, SNMP, NTP,
Modbus Gateway	Modbus RTU/TCP protocol conversion, Modbus multi-host polling
IP	DHCP/StaticIP
MQTT	Standard MQTT protocol, 16 subscription topics and 16 publish topics
Registration packet	√
Heartbeat packet	√
IOT PLATFORMS	AWS IOT, Alibaba cloud, PUSR cloud
User Configuring	Web console(HTTP), AT command
Others
Reload	Pinhole reset button, press and hold for 3~15 to reset to factory settings
Indicators	1 x RS485, 1 x RS232, 1x WLAN, 1 x RUN, 1 x PWR
Ground protection	Screw
APPROVALS
Regulatory	CE/RED, RoHS, WEEE, FCC
