Sensirion SCD40 czujnik poziomu CO2, wilgotności i temperatury

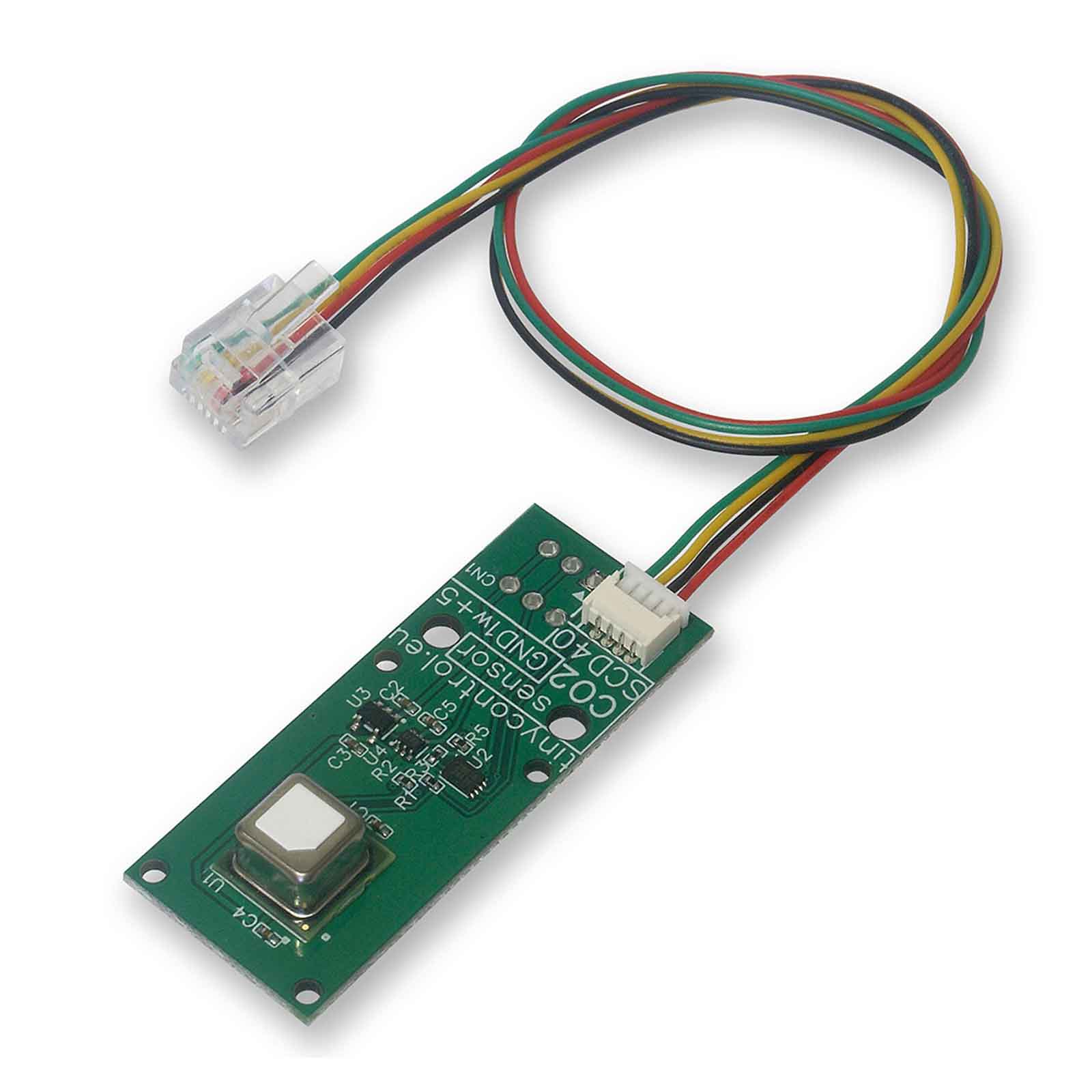

Sensirion SCD40 to czujnik poziomu CO2, wilgotności i temperatury. Czujnik Sensirion SCD40 wyznacza koncentrację dwutlenku węgla w powietrzu wg nowo opracowanej technologii foto-akustycznej. Płytka z czujnikiem przystosowana jest do podłączenia do interfejsu I2C.
UWAGA:
Podłączenie do LAN Kontroler v3.5: - wymagane oprogramowanie kontrolera w wersji 1.50 lub wyższej.
Przy podłączeniu przez interfejs I2C należy zaznaczyć opcję z tym czujnikiem na stronie "Czujniki I2C i 1Wire". W efekcie odczyty z czujnika będą dostępne w polach T1, H1, CO2.
Zakres napięcia zasilania:
- 2,4÷5,5 V (typowo 3,3 V lub 5 V)
- pobór prądu szczytowy (5V): 175 mA
- maksymalna długość połączenia I2C: 0,5 m
- wymiary płytki: 20 x 50 mm
Zakres pomiaru CO2:
- 0÷40000 ppm
- dokładność dla zakresu 400÷2000 ppm: ±(40 ppm +5%)
- powtarzalność: ±10 ppm
- czas odpowiedzi: 60 s
Zakres pomiaru wilgotności:
- 0÷100 %RH (wilgotności względnej)
- dokładność (+15 ÷ +35°C, 20÷65 %RH): ±6 %RH
- dokładność (-10 ÷ +60°C, 0÷100 %RH): ±9 %RH
- powtarzalność: ± 0.4 %RH
- czas odpowiedzi: 90 s
Zakres pomiaru temperatury:
- -10 ÷ +60°C
- dokładność (+15 ÷ +35°C): ±0.8°C
- dokładność (-10 ÷ +60 °C: ±1.5°C
- powtarzalność: ±0.1°C
- czas odpowiedzi: 120 s
-
|
Napięcie zasilania
|
2.4-5.5V DC (zazwyczaj 3.3V lub 5V) |
|
Szczytowy prąd zasilania
|
175mA |
|
Długość kabla podłączeniowego (maksymalna)
|
0.5m (I2C) |
|
Zakres pomiaru
|
0-40000ppm (CO2)
0-100% RH (wilgotność)
-10 do +60 °C (temperatura) |
|
Dokładność pomiaru
|
+/- 50ppm + 5% (CO2, w zakresie 400-2000ppm)
+/- 6% RH (wilgotność, w zakresie 15 do 35 °C i 20-65% RH)
+/- 9% RH (wilgotność, w zakresie -10 do 60 °C i 0-100% RH)
+/- 0.8 °C (temperatura, w zakresie 15 do 35 °C)
+/- 1.5 °C (temperatura, w zakresie -10 do 60 °C) |
|
Powtarzalność pomiaru
|
+/- 10ppm (CO2)
+/- 0.4% RH (wilgotność)
+/- 0.1 °C (temperatura) |
|
Czas odpowiedzi
|
60s (CO2)
90s (wilgotność)
120s (temperatura) |
